Funk-Bussystem
Funk-Schaltaktor Mini 2-Kanal
Funk-Schaltaktor Mini 2-Kanal
Best.-Nr. : 0424 00
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Gerät nicht als Jalousieaktor verwenden. Jalousiemotor kann zerstört werden.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Notruf.
Gefahr durch elektrischen Schlag. Nicht benutzte Leitungen isolieren.
Gefahr durch elektrischen Schlag. Antenne ist basisisoliert. Nicht aus der Gerätedose
herausführen.
Antenne nicht kürzen, verlängern oder abisolieren. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

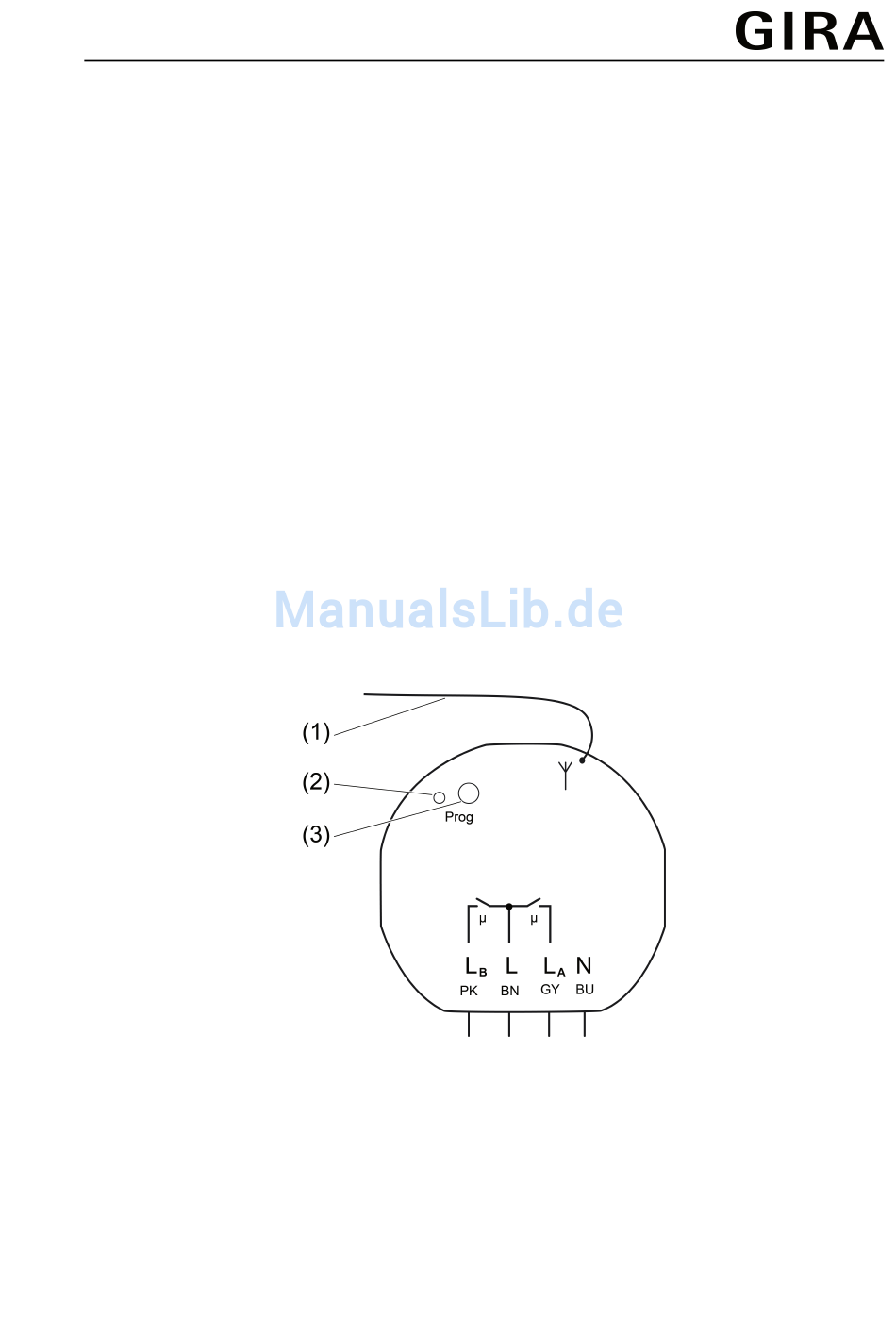

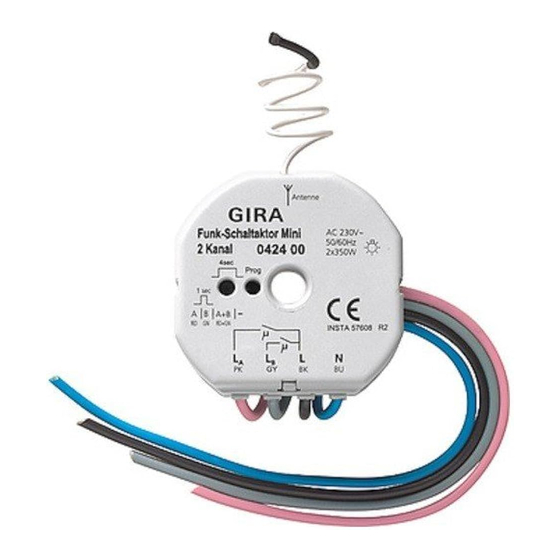

2 Geräteaufbau
(1) Antenne
(2)
LED, zweifarbig
(3) Programmiertaste
3 Funktion
Systeminformation
Die Sendeleistung, die Empfangscharakteristik und die Antenne dürfen aus gesetzlichen
Gründen nicht verändert werden.
32534832
10860501
Bild 1
10.05.2016
1/8
Werbung
Verwandte Anleitungen für Gira 0424 00
Inhaltszusammenfassung für Gira 0424 00
- Seite 1 Funk-Bussystem Funk-Schaltaktor Mini 2-Kanal Funk-Schaltaktor Mini 2-Kanal Best.-Nr. : 0424 00 Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder...
-
Seite 2: Bedienung
Funk-Bussystem Funk-Schaltaktor Mini 2-Kanal Die Reichweite eines Funksystems aus Sender und Empfänger hängt von verschiedenen Gegebenheiten ab. Durch die Wahl des bestmöglichen Montageortes unter Berücksichtigung der baulichen Gegebenheiten kann die Reichweite des Systems optimiert werden. Bild 2: Reduzierte Reichweite durch bauliche Hindernisse Beispiele für die Durchdringung von verschiedenen Materialien: Material Durchdringung... - Seite 3 Funk-Bussystem Funk-Schaltaktor Mini 2-Kanal 5 Informationen für Elektrofachkräfte 5.1 Montage und elektrischer Anschluss GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter freischalten. Spannungsführende Teile in der Umgebung abdecken! Gerät anschließen und montieren Mindestens 0,5 m Abstand zu metallischen Flächen und zu elektrischen Geräten, z.
- Seite 4 Funk-Bussystem Funk-Schaltaktor Mini 2-Kanal Bild 4: Einbau in Gerätedose Gerät so in die Gerätedose einsetzen, dass die Programmiertaste und die LED sichtbar sind. i Antenne möglichst frei gestreckt verlegen (Bild 4). i Bei Montage außerhalb der Gerätedose, z. B. Leuchten-Baldachin, auf ausreichende Berührungssicherheit achten.
- Seite 5 Funk-Bussystem Funk-Schaltaktor Mini 2-Kanal Leuchtenklemmen verwenden Bild 5: Abisolierlänge Leiter 9 - 11 mm abisolieren (Bild 5). Bild 6: Anschluss des feindrahtigen Leiters Klemme auf der Seite mit der eckigen Öffnung zusammendrücken und feindrahtigen Leiter anschließen (Bild 6). Bild 7: Anschluss des eindrahtigen Leiters 32534832 10860501 10.05.2016...
- Seite 6 Funk-Bussystem Funk-Schaltaktor Mini 2-Kanal Eindrahtigen Leiter bis zum Anschlag in eine runde Öffnung auf der Installationsseite hineinstecken (Bild 7). 5.2 Inbetriebnahme i Anleitung des Funksenders beachten. GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Während der Inbetriebnahme die spannungsführenden Teile an Funk-Sendern und -Aktoren und in deren Umgebung abdecken.
-
Seite 7: Hilfe Im Problemfall
Angeschlossene Last reduzieren. Leitungsschutzschalter wieder einschalten. 6.3 Konformität Hiermit erklärt Gira Giersiepen GmbH & Co. KG, dass der Funkanlagentyp Best.-Nr. 0424 00 der Richtlinie 2014/53/EU entspricht. Die vollständige Artikelnummer finden Sie auf dem Gerät. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.gira.de/konformitaet... - Seite 8 Funk-Bussystem Funk-Schaltaktor Mini 2-Kanal Gira Giersiepen GmbH & Co. KG Elektro-Installations- Systeme Industriegebiet Mermbach Dahlienstraße 42477 Radevormwald Postfach 12 20 42461 Radevormwald Deutschland Tel +49(0)21 95 - 602-0 Fax +49(0)21 95 - 602-191 www.gira.de info@gira.de 32534832 10860501 10.05.2016...
