Funk-Bussystem
Funk-Aktor Mini
Funk-Schaltaktor Mini
Best.-Nr. : 0413 00
Funk-Tastaktor Mini
Best.-Nr. : 0565 00
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag an der SELV/PELV-Installation. Nicht zum Schalten von
SELV/PELV-Spannungen geeignet.
Brandgefahr. Nicht zum Schalten eines zweiten Außenleiters geeignet.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Notruf.
Gefahr durch elektrischen Schlag. Antenne ist basisisoliert. Nicht aus der Gerätedose
herausführen.
Antenne nicht kürzen, verlängern oder abisolieren. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

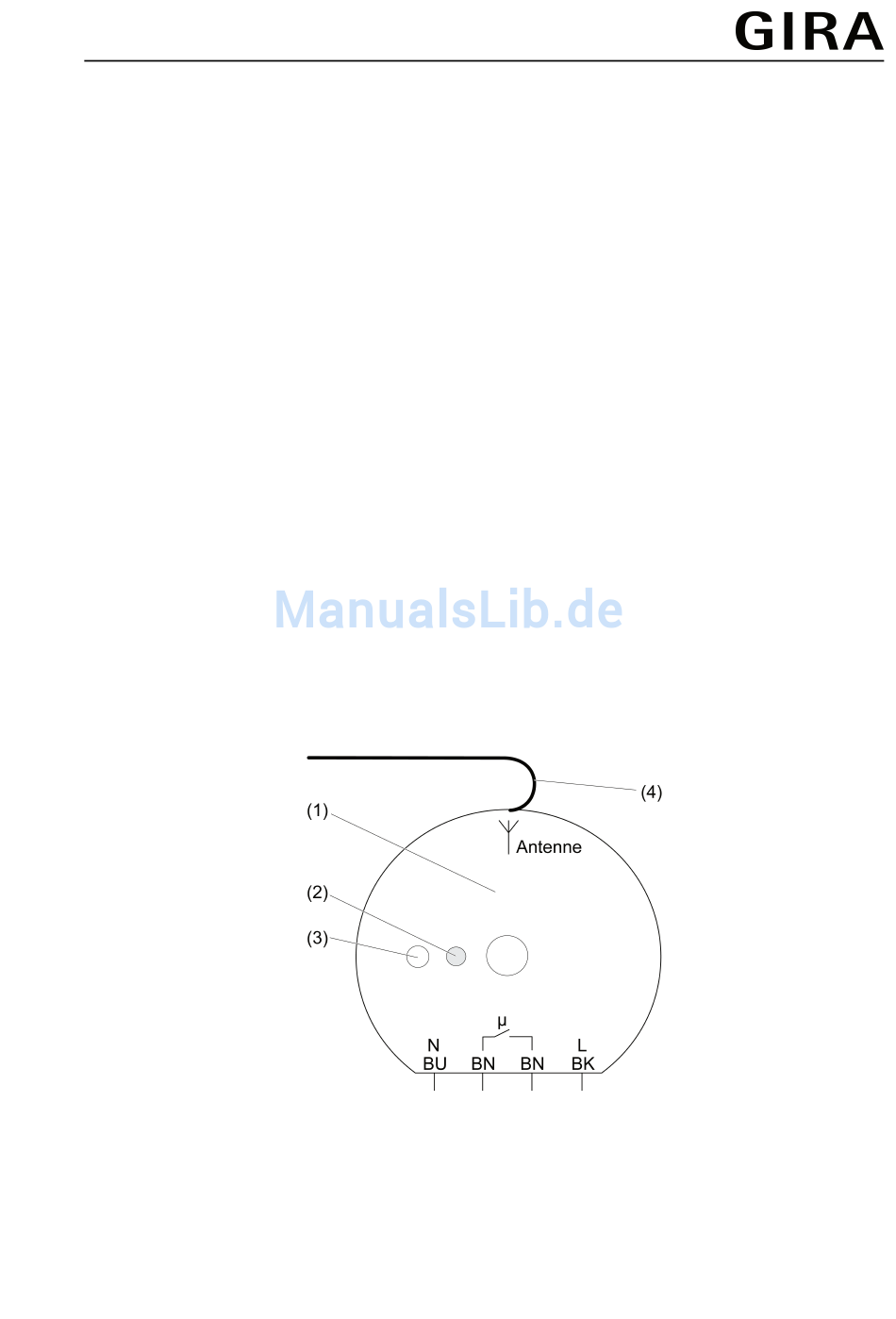

2 Geräteaufbau
(1) Schalt-/Tastaktor
(2) LED
(3) Programmiertaste
(4) Antenne
32532052
10499054
Bild 1
18.08.2016
1/7
Werbung
Verwandte Anleitungen für Gira 0413 00
Inhaltszusammenfassung für Gira 0413 00
- Seite 1 Funk-Bussystem Funk-Aktor Mini Funk-Schaltaktor Mini Best.-Nr. : 0413 00 Funk-Tastaktor Mini Best.-Nr. : 0565 00 Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
- Seite 2 Funk-Bussystem Funk-Aktor Mini 3 Funktion Systeminformation Die Sendeleistung, die Empfangscharakteristik und die Antenne dürfen aus gesetzlichen Gründen nicht verändert werden. Die Reichweite eines Funksystems aus Sender und Empfänger hängt von verschiedenen Gegebenheiten ab. Durch die Wahl des bestmöglichen Montageortes unter Berücksichtigung der baulichen Gegebenheiten kann die Reichweite des Systems optimiert werden.
-
Seite 3: Bedienung
Funk-Bussystem Funk-Aktor Mini Wird die Kanaltaste länger als die maximale Sendedauer des Senders gedrückt oder ist die Übertragung gestört, wird der Relaiskontakt nach ca. 16 Sekunden geöffnet. Bei einer Kurzbetätigung der eingelernten Kanaltaste oder Empfang eines Funk-Wächter- Telegramms schließt der Relaiskontakt ca. 0,3 Sekunden. i Folgende Funktionen werden nicht von einem Tastaktor unterstützt: Alles-Ein, Alles-Aus, Lichtszenen und Lichtregelung. - Seite 4 Funk-Bussystem Funk-Aktor Mini Bild 4 Schalt-/Tastaktor so in die Gerätedose einsetzen, dass die Programmiertaste und die LED sichtbar sind. i Antenne möglichst frei gestreckt verlegen (Bild 4). i Bei Montage außerhalb der Gerätedose, z. B. Leuchten-Baldachin, auf ausreichende Berührungssicherheit achten. Inbetriebnahme durchführen (siehe Kapitel Inbetriebnahme).
- Seite 5 Funk-Bussystem Funk-Aktor Mini Bild 6: Anschluss des feindrahtigen Leiters Klemme auf der Seite mit der eckigen Öffnung zusammendrücken und feindrahtigen Leiter anschließen (Bild 6). Bild 7: Anschluss des eindrahtigen Leiters Eindrahtigen Leiter bis zum Anschlag in eine runde Öffnung auf der Installationsseite hineinstecken (Bild 7).
-
Seite 6: Hilfe Im Problemfall
Funk-Bussystem Funk-Aktor Mini LED leuchtet. Funksender ist eingelernt. Programmmiertaste kurz drücken. Last schaltet ein. Gerät befindet sich im Betriebsmodus. i Der Programmiermodus wird nach ca. 1 Minute automatisch verlassen. i Nur bei Schaltaktor: Lichtszenentasten separat einlernen. i Nur bei Schaltaktor: Beim Lernen eines Funksenders werden eine vorhandene Alles-Ein- Taste und Alles-Aus-Taste automatisch mitgelernt. -
Seite 7: Gewährleistung
Funk-Bussystem Funk-Aktor Mini 6.3 Konformität Hiermit erklärt Gira Giersiepen GmbH & Co. KG, dass der Funkanlagentyp Best.-Nr. 0413 00 / 0565 00 der Richtlinie 2014/53/EU entspricht. Die vollständige Artikelnummer finden Sie auf dem Gerät. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.gira.de/konformitaet...
