Montage und Aufbaurichtlinien

3.1 Übersicht
Allgemeines
Serieller Standard-Bus
Paralleler SPEED-Bus
SLOT 1 für Zusatzspan-
nungsversorgung
Montagemöglichkeiten
HB140 | CPU | 317-4PN12 | DE | 14-29

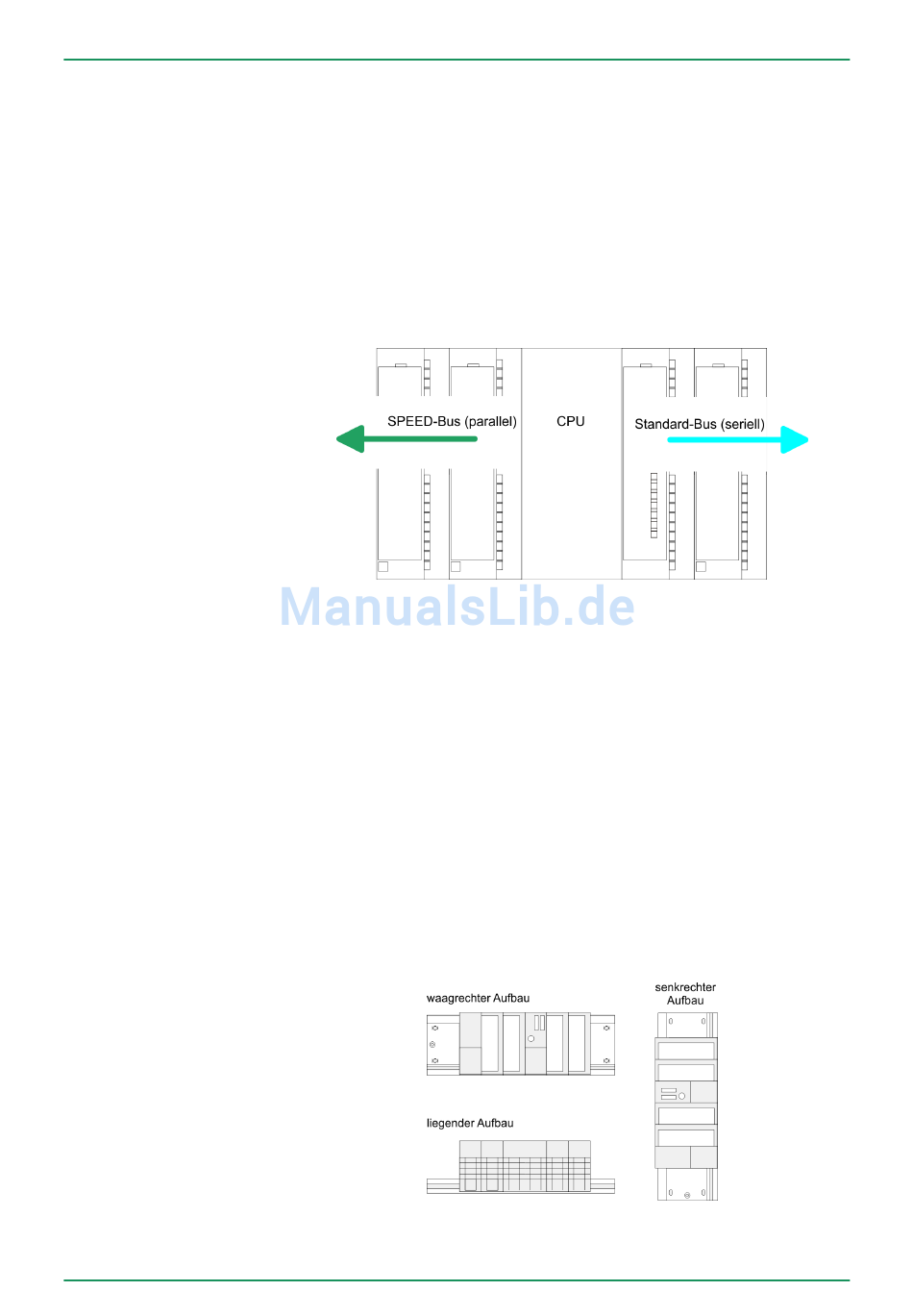

Diese CPU ist mit einem parallelen SPEED-Bus ausgestattet, der die
zusätzliche Anbindung von bis 10 Modulen aus der SPEED-Bus-Peri-
pherie ermöglicht. Während die Standard-Peripherie-Module rechts
von der CPU gesteckt und über Einzel-Busverbinder verbunden
werden, erfolgt die Anbindung der SPEED-Bus-Peripherie-Module
über eine in die Profilschiene integrierte SPEED-Bus-Steckleiste links
von der CPU. Von VIPA erhalten Sie Profilschienen mit integriertem
SPEED-Bus für 2, 6 oder 10 SPEED-Bus-Peripherie-Module in unter-
schiedlichen Längen.
Die einzelnen Module werden direkt auf eine Profilschiene montiert
und über den Rückwandbus-Verbinder verbunden. Vor der Montage
ist der Rückwandbus-Verbinder von hinten an das Modul zu stecken.
Die Rückwandbusverbinder sind im Lieferumfang der Peripherie-
Module enthalten.
Bei SPEED-Bus erfolgt die Busanbindung über eine in die Profil-
schiene integrierte SPEED-Bus-Steckleiste links von der CPU. Auf-
grund des parallelen SPEED-Bus müssen nicht alle Steckplätze hin-
tereinander belegt sein.
Auf Steckplatz 1 (SLOT 1 DCDC) können Sie entweder ein SPEED-
Bus-Modul oder eine Zusatz-Spannungsversorgung stecken.
Sie haben die Möglichkeit das System 300 waagrecht, senkrecht oder
liegend aufzubauen.
