MESSUNG DER MIKROWELLENSTRAHLUNG

Nach Beendigung der Einstellarbeiten an den Riegel-
schaltern, am Sicherheitsschalter und an der Tür, entweder
einzeln oder alle zusammen, muss folgende Leckprüfung
mit einem Mikrowellenmessgerät durchgeführt werden, um
sicherzustellen, dass die Ergebnisse den Anforderungen
der Leistungsnorm für Mikrowellengeräte entsprechen.
ANFORDERUNG
Der Sicherheitsschalter muss eine Mikrowellenleck-
strahlung von mehr als 5 mW/cm
Gerätes (5 cm oder weiter von der Außenfläche entfernt)
verhindern.

VORBEREITUNG:

Vor der eigentlichen Leckprüfung folgende Schritte durch-
führen:
1. Sicherstellen, dass das Meßgerät einwandfrei gemäß
der Bedienungsanleitung funktioniert.
Wichtig:
Es müssen Messgeräte verwendet werden, die den
Anforderungen gemäß der Leistungsnorm für Mikro-
wellen entsprechen.
BAUTEILE
Sicherung
Stromunterbrecher
Stromunterbrecher
Garraumlampe
HS-Kondensator
Magnetron
HS-Transformator
HS-Sicherung
WARNUNG: BEIM MESSEN DES WIDERSTANDES UNBEDINGT DEN NETZSTECKER ZIEHEN.
2 an jeder Stelle des
mW cm 2
mW cm 2

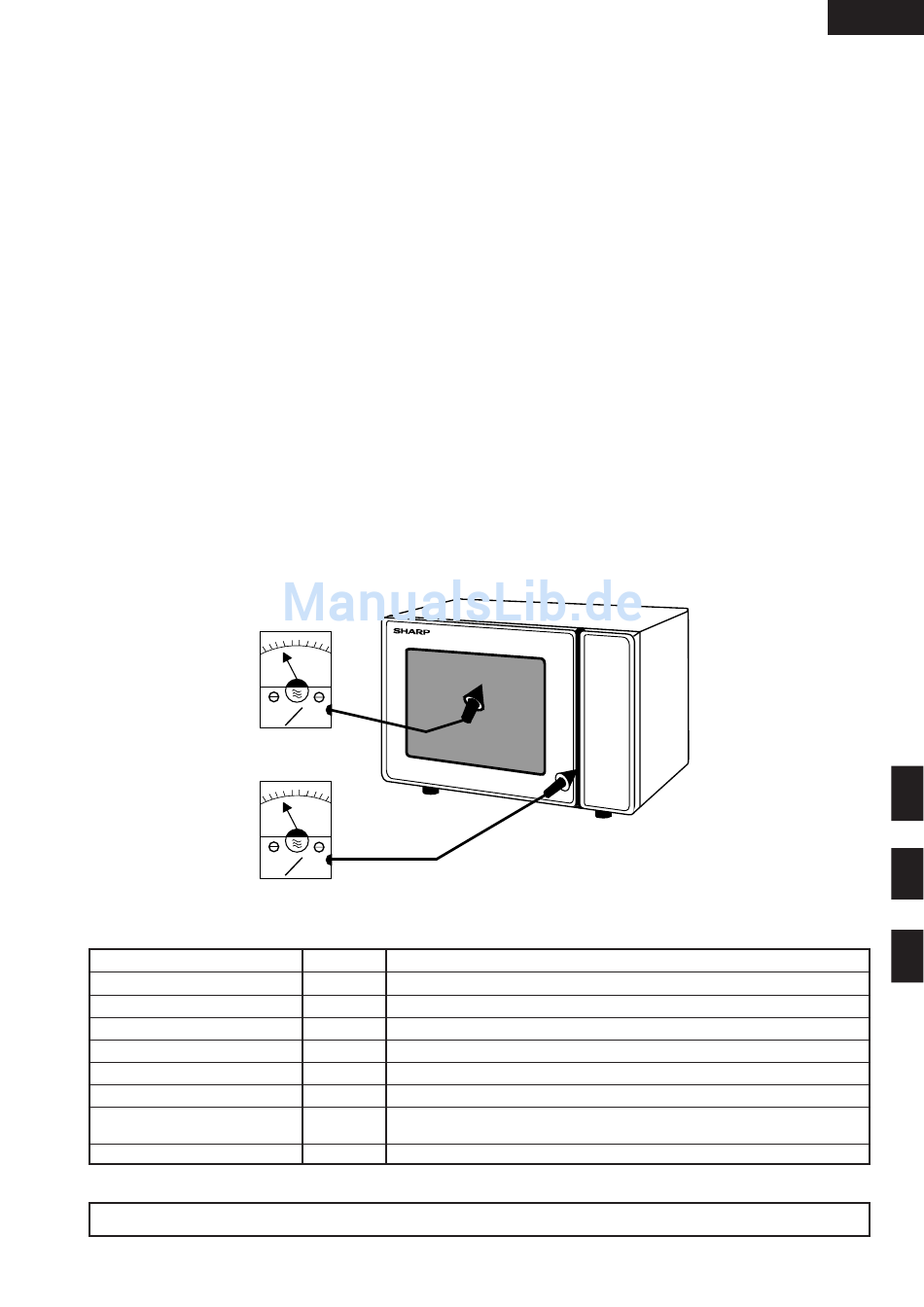

Messung der Mikrowellen-Leckstrahlung im Abstand von 5 cm
PRÜFDATEN AUF EINEN BLICK
SYMBOL WERTE / DATEN
F1 F10A
TC1 125°C Aus-Funktion
TC2 145°C Aus-Funktion
OL 240 V 25 W E14
2300 V Wechselstrom 1,07 µF
C
Heizfaden < 1 Ω / Heizfaden – Chassis ∞ Ohm.
MG
Heizfadenwicklung < 1 Ω
T
Sekundärwicklung ca. 90 Ω / Primärwicklung ca. 1,3 Ω
F2 0,75 A 5KV
Empfohlene Messgeräte:
NARDA 8100
NARDA 8200
HOLADAY HI 1500
SIMPSON 380 M
2. Drehteller in den Garraum stellen.
3. Ein Gefäß mit 275 ± 15 ml Wasser mit einer An-
fangstemperatur von 20 ± 5°C in die Mitte des Dreh-
tellers stellen. Bei diesem Gefäß sollte es sich um
einen niedrigen 600 ml-Becher mit einem Innen-
durchmesser von ca. 8,5 cm aus einem elektrisch
nichtleitendem Material, z. B. Glas oder Kunststoff,
handeln.
Es ist wichtig, diese Standardlast in den Garraum zu
stellen, nicht nur um das Gerät zu schützen, sondern
auch um sicherzustellen, dass eine eventuelle Leck-
strahlung genau gemessen wird.
4. Garraumtür schließen, das Mikrowellengerät auf mehrere
Minuten einstellen und einschalten. Sollte das Wasser
vor Beendigung der Prüfung den Siedepunkt erreichen,
das Wasser durch 275 ml kaltes Wasser ersetzen.
5. Die Prüfspitze langsam (nicht schneller als 2,5 cm/
Sek.) entlang der Lücke bewegen.
6. Die Mikrowellenstrahlungsemission sollte im Abstand
von 5 cm oder weiter von der Außenfläche des Gerätes
gemessen werden.
