Sharp R-15AM Servicehandbuch Seite 14

R-21AT
VERFAHREN-
BUCHSTABE
4. Andere mögliche Störungen, die durch eine defekte Steuereinheit verursacht werden.
a) Die Klingel ertönt nicht oder klingelt ständig.
b) Garen ist nicht möglich.
L PRÜFUNG DES TASTENFELDES
1. Das Gerät von der Stromzufuhr trennen.
2. Den HS-Kondensator entladen.
3. Die Bedieneinheit vom Bedienfeld trennen.
4. Mit einem Ohmmeter den Tastenfeldbetrieb prüfen.
5. Wenn das Tastenfeld nicht gedrückt ist, sollte das Ohmmeter einen offenen Stromkreis anzeigen. Wenn das
Tastenfeld gedrückt ist, sollte das Ohmmeter einen Kurzschluss anzeigen. Wenn kein einwandfreier Betrieb
angezeigt wird, ist das Tastenfeld wahrscheinlich defekt und sollte überprüft werden.
M PRÜFUNG DES RELAIS
Das äußere Gehäuse entfernen und die Spannung zwischen Pin Nr. 1 und 3 des 3-Pin Steckers (A)
der Steuereinheit mit einem Wechselstrom-Voltmeter prüfen.
Das Voltmeter sollte Nennspannung anzeigen. Ist dies nicht der Fall, den Schaltkreis des Herdes prüfen.
Prüfung der Relais RY1, RY2 und RY3
Diese Relais arbeiten mit Gleichstromspannung
Die Spannung der Relaiswicklung mit einem Gleichstrom-Voltmeter während des Mikrowellen.
Gleichstrom-Spannung wird angezeigt ........... Relais defekt.
Gleichstrom-Spannung wird nicht angezeigt .... Die an der Relaiswicklung angeschlossene Diode
RELAISSYMBOL
RY1
RY2
RY3

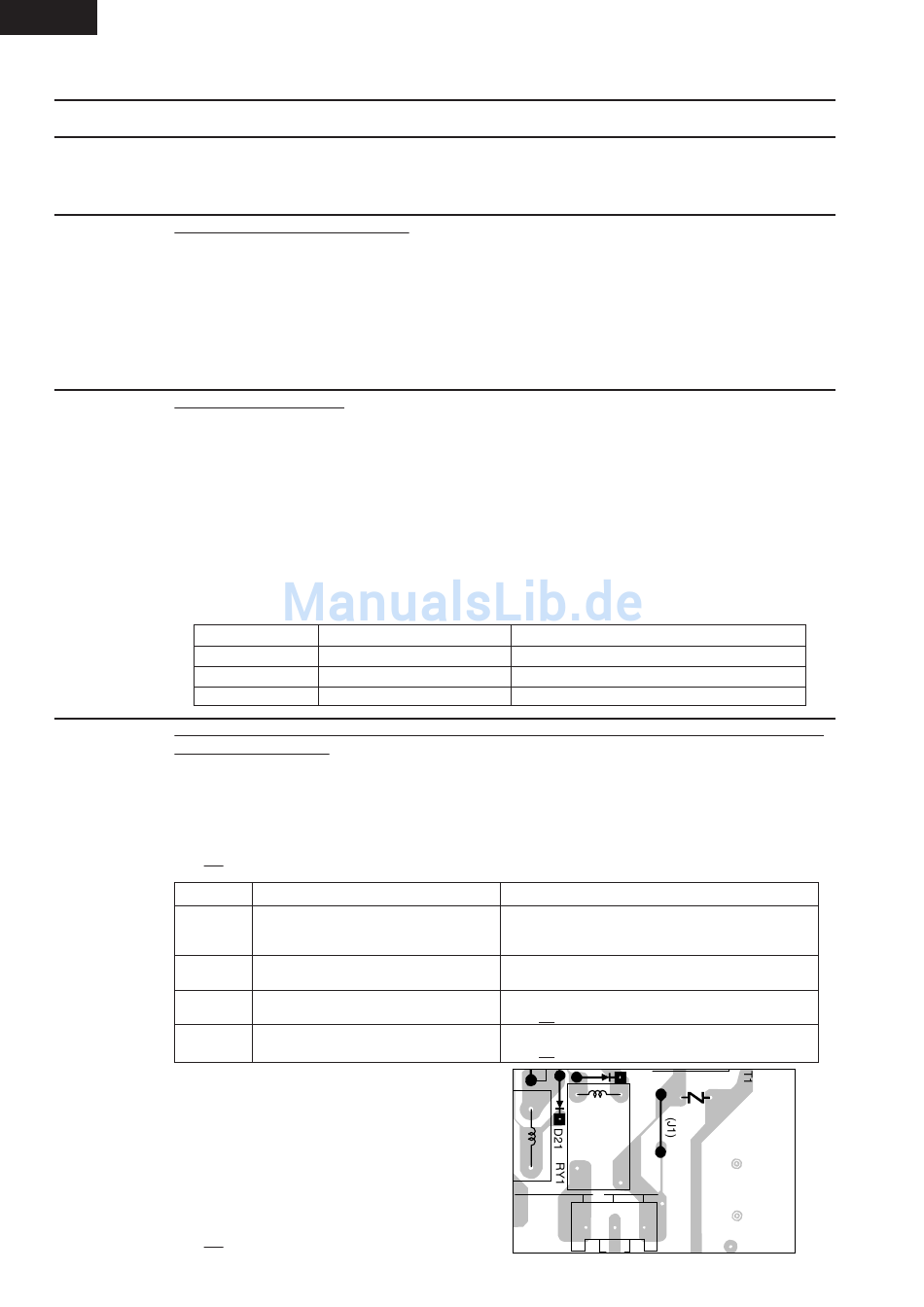

N MASSNAHMEN, WENN DAS FOLIENMUSTER AUF DER GEDRUCKTEN SCHALTUNG (PWB)
UNTERBROCHEN IST
Um die elektronischen Schaltungen zu schützen, ist dieses Modell mit einem dünnen Folienmuster
über den Eingangsschaltkreis des PWB ausgestattet. Dieses Folienmuster dient als Sicherung. Ist das
Folienmuster unterbrochen, ist die folgende Anleitung zur Behebung des Fehlers zu befolgen.
Problem: STROM EINGESCHALTET, Anzeige leuchtet nicht auf.
DIE 3D-PUNKTE PRÜFEN.
SCHRITTE
1
2
3
4
HINWEIS: * Zum Zeitpunkt dieser Reparaturen
DIE 4R-PUNKTE PRÜFEN.
PRÜFVERFAHREN
BETRIEBSSPANNUNG
Ca. 24,0 V Gleichstrom
Ca. 18,0 V Gleichstrom
Ca. 18,0 V Gleichstrom
VORFALL
Die Wechselstrom-Nennspannung liegt nicht
an der Klemme POWER des CPU-Steckver-
binders (CN-A) an.
Die Nennspannung liegt auf der Primärseite
des NS-Trafos an.
Muster ist nur bei "a" unterbrochen.
Muster ist bei "a" und "b" unterbrochen.
den Varistor einer Sichtprüfung auf
Beschädigungen unterziehen und den
Transformator mit einem Mess-gerät
auf Kurzschluss (Widerstand der
Primärwicklung prüfen) untersuchen.
Werden Fehler festgestellt, die defek-
ten Teile austauschen.
BAUTEIL-PRÜFUNG
prüfen. Wenn die Diode in Ordnung ist, ist die Steuer-
einheit defekt.
ANGESCHLOSSENE BAUTEILE
Garraumlampe / Drehtellermotor / Gebläsemotor
HS-Transformator (COM)
HS-Transformator
URSACHE ODER KORREKTUR
Spannungsversorgung und Netzkabel prüfen.
Der NS-Trafo oder die Sekundär-Schaltung defekt.
Prüfen und reparieren.
*Drahtbrücke J1 einlegen und löten.
(DIE 3D-PUNKTE VOR DER REPARATUR PRÜFEN)
*Die Wicklung RCILF2003YAZZ zwischen "c" und "d" einlegen.
(DIE 3D-PUNKTE VOR DER REPARATUR PRÜFEN)
RY2
OL / FM
/ TTM
5
12
D20
d
VRS1
a
b
AC
c
1
CN - A
