Sharp R-15AM Servicehandbuch Seite 17

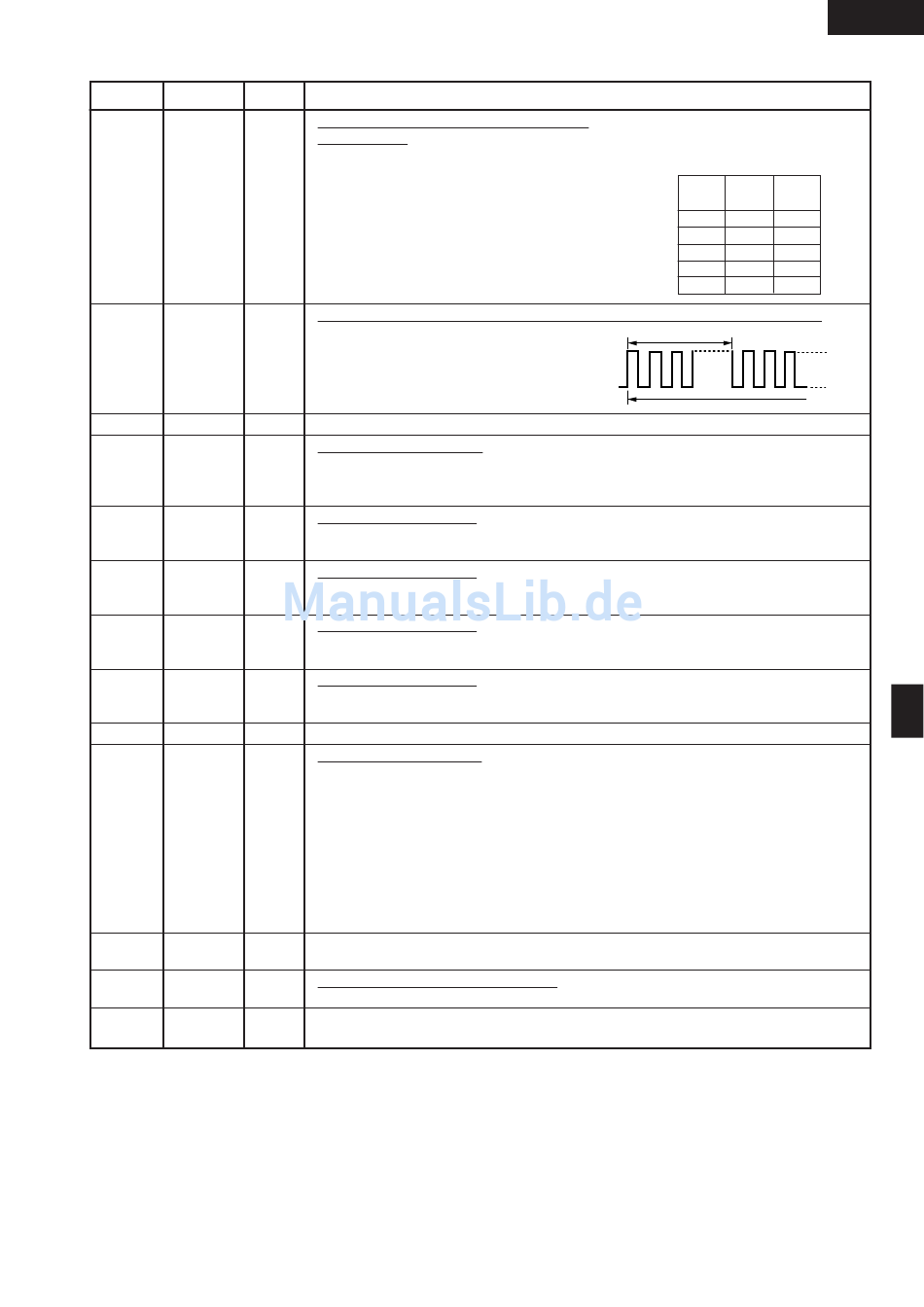

Pin-Nr. Signal E/A
29 R42 AUS
30 R43 AUS
31-33 R50-R52 AUS
34 R53 EIN
35 R60 AUS
36 R61 AUS
37 R62 AUS
38 R63 AUS
39-42 R70-R73 AUS
43-54 SEG0 - AUS
SEG11
55-57 SEG12- AUS
SEG14
58 VDD EIN
59-64 SEG15- AUS
SEG20
Antriebssignal für HS-Schaltkreis des
Magnetrons.
Zum Ein- und Ausschalten des Garrelais (RY3).
Bei Leistungsstufe 100% hält das Signal die Stufe
"L" beim Mikrowellen-Betrieb und die Stufe "H" bei
keinem Betrieb. Bei anderen Leistungsstufen (70%,
50%, 30%, 10%) wird das Signal abwechselnd auf
die Stufen "H" und Stufe "L", je nach Einstellung
der Leistungsstufe, geändert.
Antriebssignal für Garraumlampe, Gebläsemotor und Antennenmotor.
Zum Ein- und Ausschalten des Relais (RY1).
Die Rechteckwellen-Spannung wird an den
Antriebskreis von RY1 angelegt.
Klemme nicht benutzt.
Signal vom Tastenfeld.
Wenn eines der Tastenfelder SW60-SW63 berührt wird, wird ein entsprechendes
Signal von R60, R61, R62 und R63 an R53 übertragen. Wenn keine Taste berührt
wird, wird das Signal auf der Stufe "H" gehalten.
Tastenstroben-Signal.
Signal auf Sensortasten-Teil übertragen. Ein Impulssignal wird an R53
eingegeben, während die SW60-Taste berührt wird.
Tastenstroben-Signal.
Signal auf Sensortasten-Teil übertragen. Ein Impulssignal wird an R53
eingegeben, während die SW61-Taste berührt wird.
Tastenstroben-Signal.
Signal auf Sensortasten-Teil übertragen. Ein Impulssignal wird an R53
eingegeben, während die SW62-Taste berührt wird.
Tastenstroben-Signal.
Signal auf Sensortasten-Teil übertragen. Ein Impulssignal wird an R53
eingegeben, während die SW63-Taste berührt wird.
Klemme nicht benutzt.
Stellenauswahl-Signal.
Angeschlossen am LCD.
Die Beziehung zwischen den Signalen ist wie folgt:
LSI-Signal (Pin-Nr.) .... LCD-Segment
SEG 0 (43) ................................. S12
SEG 1 (44) ................................. S11
SEG 2 (45) ................................. S10
SEG 3 (46) ................................... S9
SEG 4 (47) ................................... S8
SEG 5 (48) ................................... S7
Klemme nicht benutzt.
Netzspannungseingangsklemme.
Angeschlossen an GND.
Klemme nicht benutzt.
15
Beschreibung
EIN/AUS-Zeitverhältnis
beim Mikrow.-Garen
(32-Sekunden-Takt)
MIKRO-
GAREN
100%
70%
50%
30%
10%
20.0 msec
20,0 msec
Während des Garens
During cooking
LSI-Signal (Pin-Nr.) ..... LCD-Segment
SEG 6 (49) .................................... S6
SEG 7 (50) .................................... S5
SEG 8 (51) .................................... S4
SEG 9 (52) .................................... S3
SEG 10 (53) .................................. S2
SEG 11 (54) .................................. S1
R-15AM
EIN AUS
32 Sek. 0 Sek.
24 Sek. 8 Sek.
18 Sek. 14 Sek.
12 Sek. 20 Sek.
6 Sek. 26 Sek.
H : +5V
H: +5 V
L : 0V L: 0 V
