5.2.2 Geführte Inbetriebnahme
Eine Parametergruppe "Geführte Inbetriebnahme" erleichtert das Einstellen des Umrichters. In dieser Gruppe
muss das Parameter – P0317 – zur Einfügung in die Geführte Inbetreibnahme-Routine gesetzt werden.
Die Geführte Inbetriebnahme-Routine ermöglicht das schnelle Einrichten des Umrichters für den Betreib mit
dem verwendeten Motor und Stromzufuhr.
Dieses Hilfsprogramm fordert die Eingabe der am meisten verwendeten Parameter in einer logischen Reihenfolge
auf. Zum Eintritt in das Hilfsprogramm Geführte Inbetriebnahme müssen die auf der Abb. 5.2 dargestellten
Schritte befolgt werden, zuerst Parameter P0317 auf 1 ändernd und dann Einstellen aller Parameter nach
Eingabeaufforderung im Bildschirm.
Die Verwendung des Hilfsprogramms Geführte Inbetriebnahme zur Einstellung der Umrichterparameter kann
zur automatischen Veränderung anderer innerer Parameter und/oder Variablen des Umrichters führen.
Während der Geführten Inbetriebnahme erscheint die Meldung "Konfig" auf der oberen linken Ecke der Tastatur.
Schritt Aktion/Ergebnis
- Überwachungsbetrieb.
1 - "Menu" drücken (rechte
Taste).
- Gruppe "00 ALLE
PARAMETER" wurde
2 schon gewählt.
- Gruppe "01
PARAMETERGRUPPEN"
3 ist gewählt.
- Gruppe "02
GEFÜHRTER START-UP"
4
wird danach gewählt.
- "Ausw." drücken.
- Parameter "Geführter
Start-up P0317: Nein"
5
wurde schon gewählt.
- "Ausw." drücken.
- Der Wert "P0317
= [000] Nein" wird
6 angezeigt.
Bildschirmanzeige
Bereit 0rpm
LOC
0 rpm
0.0 A
0.0 Hz
13:48 Menu
Bereit LOC 0rpm
00 ALLE PARAMETER
01 PARAMETERGRUPPEN
02 GEFUHRTER START-UP
03 GEAND. PARAMETER
Zuruck 13:48 Ausw.
Bereit 0rpm
LOC
00 ALLE PARAMETER
01 PARAMETERGRUPPEN
02 GEFUHRTER START-UP
03 GEAND. PARAMETER
Zuruck 13:48 Ausw.
Bereit LOC 0rpm
00 ALLE PARAMETER
01 PARAMETERGRUPPEN
02 GEFUHRTER START-UP
03 GEAND. PARAMETER
Zuruck 13:48 Ausw.
Bereit 0rpm
LOC
Gefuhrter Start-up
P0317: Nein
Zuruck 13:48 Ausw.
Bereit 0rpm
LOC
P0317
Gefuhrter Start-up
[000] Nein
Zuruck 13:48 Speich

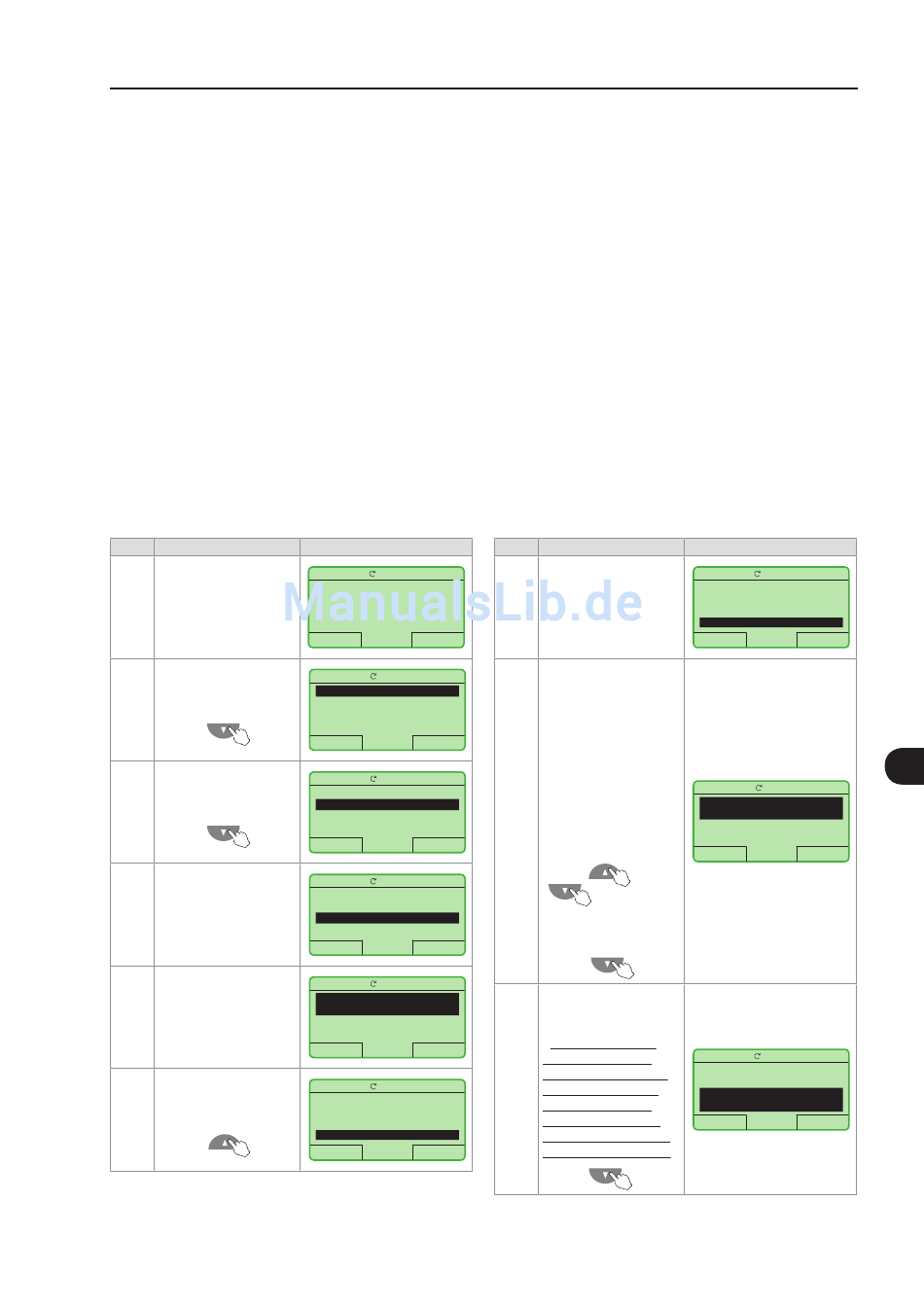

Abb. 5.2 - Geführte Inbetriebnahme
Ersteinschaltung und - Inbetriebnahme
Schritt Aktion/Ergebnis
- Der Parameterwerd wird
auf "P0317 = [001] Ja"
7
geändert.
- "Speich" drücken.
- Zu diesem Zeitpunkt
beginn das Hilfsprogramm
Geführter Start-up und der
"Konfig"-Zustand wird auf
der oberen linken Ecke
der Tastatur angezeigt.
- Das Parameter "Sprache
P0201: Deutsch" ist
schon gewählt.
- Falls nötig "Ausw."
8
drücken um die Sprache
zu ändern. Dann durch
die verfügbaren Optionen
drücken oder
blättern und
"Speich" drücken um
eine andere Sprache zu
wählen.
- Falls nötig den Wert von
P0202 je nach Steuertyp
ändern. "Ausw." drücken.
- Die hier aufgeführten
Einstellungen sind nur
für P0202=0 (V/f 60 Hz)
9 oder P0202=1 (V/f 50
Hz) gültig. Für andere
Optionen (U/f variabel,
VVW, oder Vektorbetrieb),
siehe Software-Handbuch.
Bildschirmanzeige
Bereit 0rpm
LOC
P0317
Gefuhrter Start-up
[001] Ja
Zuruck 13:48 Speich
Konfig. 0rpm
LOC
Sprache
P0201: Deutsch
Regelungsart
P0202: U/f 60 Hz
Reset 13:48 Ausw.
Konfig. 0rpm
LOC
Sprache
P0201: Deutsch
Regelungsart
P0202: U/f 60 Hz
Reset 13:48 Ausw.
5-3
