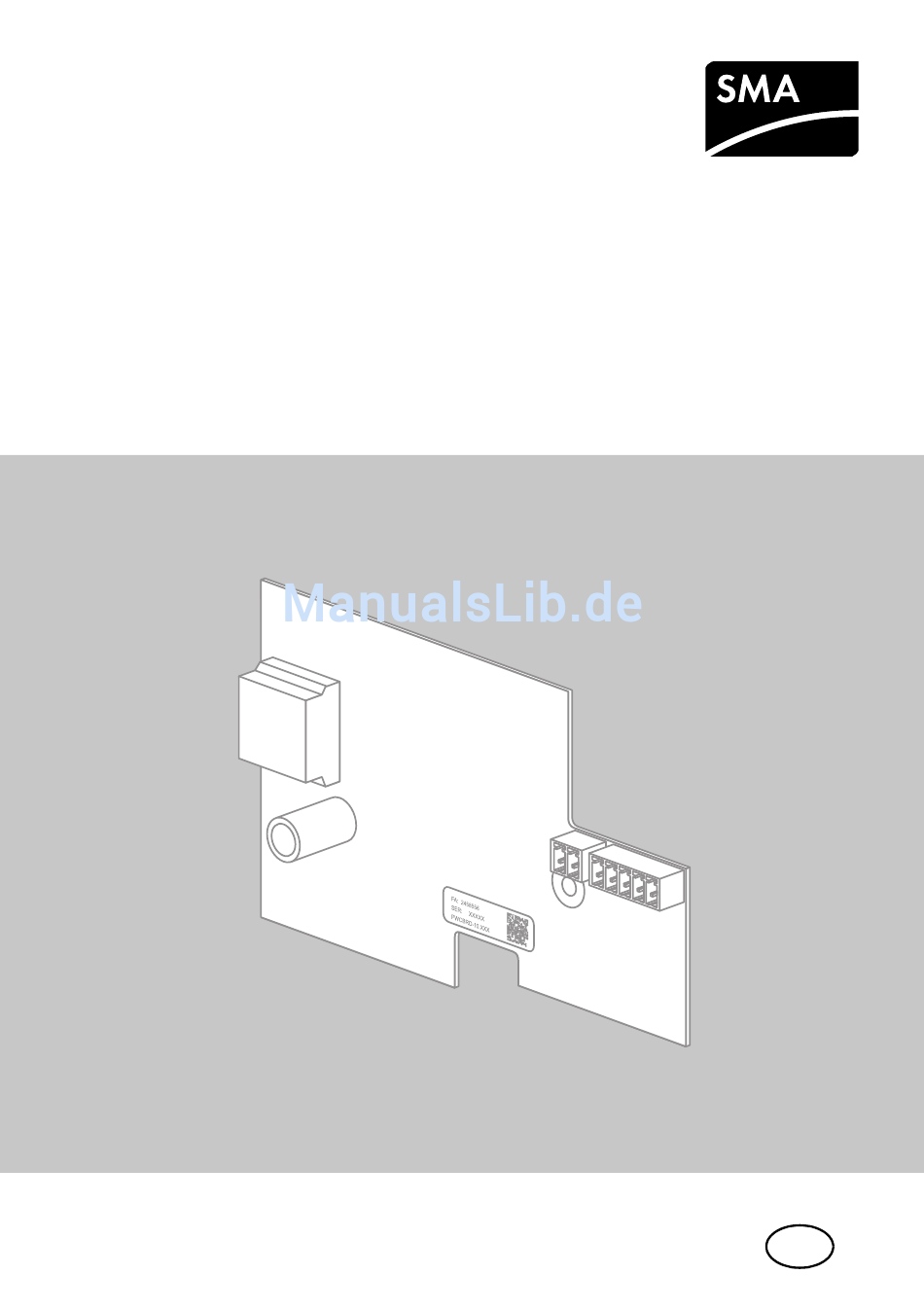

- Seite 1 Multifunktionsschnittstelle für SMA Wechselrichter SMA POWER CONTROL MODULE Installationsanleitung PWCBRD-10-IA-de-10 | 98-0053410 | Version 1.0...
-
Seite 3: Inhaltsverzeichnis
4 Produktbeschreibung....... . . 10 4.1 SMA Power Control Module ....... 10 4.2 Typenschild . - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG PWCBRD-10-IA-de-10 Installationsanleitung...
-
Seite 5: Hinweise Zu Diesem Dokument
Dieses Dokument ist für Fachkräfte. Die in dieser Anleitung beschriebenen Tätigkeiten dürfen nur mit entsprechender Qualifikation durchgeführt werden (siehe Kapitel 2.2 „Qualifikation der Fachkräfte“, Seite 8). Weiterführende Informationen Links zu weiterführenden Informationen finden Sie unter www.SMA-Solar.com: Dokumententitel Dokumentenart SUNNY TRIPOWER 5000TL / 6000TL /... -
Seite 6: Auszeichnungen
• Anschlüsse • Den 5-poligen Stecker in die Buchse DIGITAL auf dem Modul stecken. Nomenklatur Vollständige Benennung Benennung in diesem Dokument Anzugsdrehmoment Drehmoment ® SMA Bluetooth Bluetooth Wireless Technology SMA Power Control Module Modul Sunny Tripower, Windy Tripower Wechselrichter PWCBRD-10-IA-de-10 Installationsanleitung... -
Seite 7: Sicherheit
Netzsystemdienstleistungen für 1 Wechselrichter ermöglicht. Das SMA Power Control Module kann nachgerüstet werden oder bei entsprechender Bestellung werkseitig in den Wechselrichter eingebaut sein. Das SMA Power Control Module ist für den Einbau in folgende SMA Wechselrichter ab Firmware‑Version 2.02 geeignet: Sunny Tripower... -
Seite 8: Qualifikation Der Fachkräfte
2 Sicherheit SMA Solar Technology AG 2.2 Qualifikation der Fachkräfte Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Die Fachkräfte müssen über folgende Qualifikation verfügen: • Schulung im Umgang mit Gefahren und Risiken bei der Installation und Bedienung elektrischer Geräte und Anlagen... -
Seite 9: Lieferumfang
Wenn das Modul bereits werkseitig in den Wechselrichter eingebaut ist, befinden sich nur noch die Bestandteile im Lieferumfang, die für den elektrischen Anschluss notwendig sind. Abbildung 1: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung SMA Power Control Module* 5-poliger Stecker 2-poliger Stecker** M4x10 Schraube* Kunststoff-Abstandshalter* Metall-Abstandshalter* Zweiloch-Kabeltülle für Kabelverschraubung M25**... -
Seite 10: Produktbeschreibung
SMA Solar Technology AG Produktbeschreibung 4.1 SMA Power Control Module Das SMA Power Control Module ist eine Multifunktionsschnittstelle, welche die Umsetzung von Netzsystemdienstleistungen für 1 Wechselrichter ermöglicht. Für die Umsetzung der Netzsystemdienstleistungen empfängt das Modul die Vorgaben des Netzbetreibers über einen Rundsteuerempfänger. -
Seite 11: Typenschild
Bezeichnung Erklärung Nummer des Fertigungsauftrags ‒ Version des Moduls ‒ Gerätetyp des Moduls Seriennummer des Moduls Die Angaben auf dem Typenschild benötigen Sie bei Fragen an die SMA Service Line. Das Typenschild muss dauerhaft am Modul angebracht sein. Installationsanleitung PWCBRD-10-IA-de-10... -
Seite 12: Elektrischer Anschluss
5 Elektrischer Anschluss SMA Solar Technology AG Elektrischer Anschluss 5.1 Sicherheit beim elektrischen Anschluss Stromschlag An den spannungsführenden Bauteilen des Wechselrichters liegen hohe Spannungen an, die lebensgefährliche Stromschläge verursachen können. • Vor allen Arbeiten am Wechselrichter den Wechselrichter immer wie in dessen Installationsanleitung beschrieben AC- und DC-seitig spannungsfrei schalten (siehe Installationsanleitung des Wechselrichters). -
Seite 13: Montageposition Und Kabelweg
SMA Solar Technology AG 5 Elektrischer Anschluss 5.2 Montageposition und Kabelweg Abbildung 4: Montageposition und Kabelweg im Wechselrichter bei geöffnetem Gehäusedeckel Position Bezeichnung Löcher zum Einstecken der Kunststoff-Abstandshalter Kabelweg Loch zum Einschrauben des Metall-Abstandshalters Buchse zum Aufstecken des Moduls Montageposition Installationsanleitung PWCBRD-10-IA-de-10... -
Seite 14: Modul In Den Wechselrichter Einbauen
5 Elektrischer Anschluss SMA Solar Technology AG 5.3 Modul in den Wechselrichter einbauen 1. Sicherstellen, dass die Firmware‑Version des Wechselrichters mindestens 2.02 beträgt. 2. Den Wechselrichter AC- und DC-seitig spannungsfrei schalten und öffnen (siehe Installationsanleitung des Wechselrichters). 3. Alle Abstandshalter im Wechselrichter befestigen: •... -
Seite 15: Rundsteuerempfänger Anschließen
SMA Solar Technology AG 5 Elektrischer Anschluss 5.4 Rundsteuerempfänger anschließen Rundsteuerempfänger SMA Power Control Module 0 % K1 0 % K1 30 % K2 60 % K3 100 % K4 Abbildung 5: Verschaltungsübersicht bei einem Rundsteuerempfänger mit 4 Relais (Beispiel) Funktion der Signale D1 bis D4 im Betriebsmodus „Wirkleistungsbegrenzung“... - Seite 16 5 Elektrischer Anschluss SMA Solar Technology AG Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten): ☐ Rundsteuerempfänger mit mindestens 3 Ausgängen ☐ 1 Anschlusskabel Kabelanforderungen: ☐ Kabeldurchmesser: 5 mm … 13 mm ☐ Leiterquerschnitt: 0,5 mm² … 1,5 mm² ☐ Maximale Kabellänge: 100 m ☐ Bei Verlegung im Außenbereich muss das Kabel UV-beständig sein oder in einem UV‑beständigem Kabelkanal verlegt werden.
- Seite 17 SMA Solar Technology AG 5 Elektrischer Anschluss 7. Die Schutzabdeckung des Multifunktionsrelais abnehmen und das Kabel durch die Öffnung in der Schutzabdeckung führen. 8. Die Schutzabdeckung des Multifunktionsrelais aufstecken. 9. Den 5-poligen Stecker in die Buchse DIGITAL auf dem Modul stecken.
-
Seite 18: Fehlersuche
6 Fehlersuche SMA Solar Technology AG Fehlersuche Problem Ursache und Abhilfe Der Wechselrichter mit Modul wird nicht Der Wechselrichter mit Modul ist nicht in Betrieb in Sunny Explorer angezeigt. genommen. Abhilfe: • Den Wechselrichter mit Modul in Betrieb nehmen (siehe Installationsanleitung des Wechselrichters). -
Seite 19: Außerbetriebnahme
SMA Solar Technology AG 7 Außerbetriebnahme Außerbetriebnahme 7.1 Modul demontieren Beschädigung des Wechselrichters durch elektrostatische Entladung • Erden Sie sich, bevor Sie ein Bauteil berühren. 1. Den Wechselrichter spannungsfrei schalten (siehe Installationsanleitung des Wechselrichters). 2. Die Adern des Anschlusskabels aus dem mehrpoligen Stecker entfernen. -
Seite 20: Modul Entsorgen
7. Den Wechselrichter schließen und in Betrieb nehmen (siehe Anleitung des Wechselrichters). 7.2 Modul entsorgen • Das Modul nach den vor Ort gültigen Entsorgungsvorschriften für Elektronikschrott entsorgen. oder Das Modul auf eigene Kosten an SMA Solar Technology AG zurücksenden (siehe Kapitel 9 „Kontakt“, Seite 22). Dabei Verpackung mit Hinweis "ZUR ENTSORGUNG" kennzeichnen. PWCBRD-10-IA-de-10 Installationsanleitung... -
Seite 21: Technische Daten
SMA Solar Technology AG 8 Technische Daten Technische Daten Eingänge Rundsteuerempfänger 4 digitale Eingänge S0-Schnittstelle keine Funktion Spannungsversorgung Spannungsversorgung Über den Wechselrichter Allgemeine Daten Maße (Breite x Höhe x Tiefe) 127 mm x 77 mm x 39 mm Gewicht 55 g... -
Seite 22: Kontakt
9 Kontakt SMA Solar Technology AG Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Seriennummer und Firmware-Version des Wechselrichters • Gegebenenfalls länderspezifische Sondereinstellungen des Wechselrichters •... -
