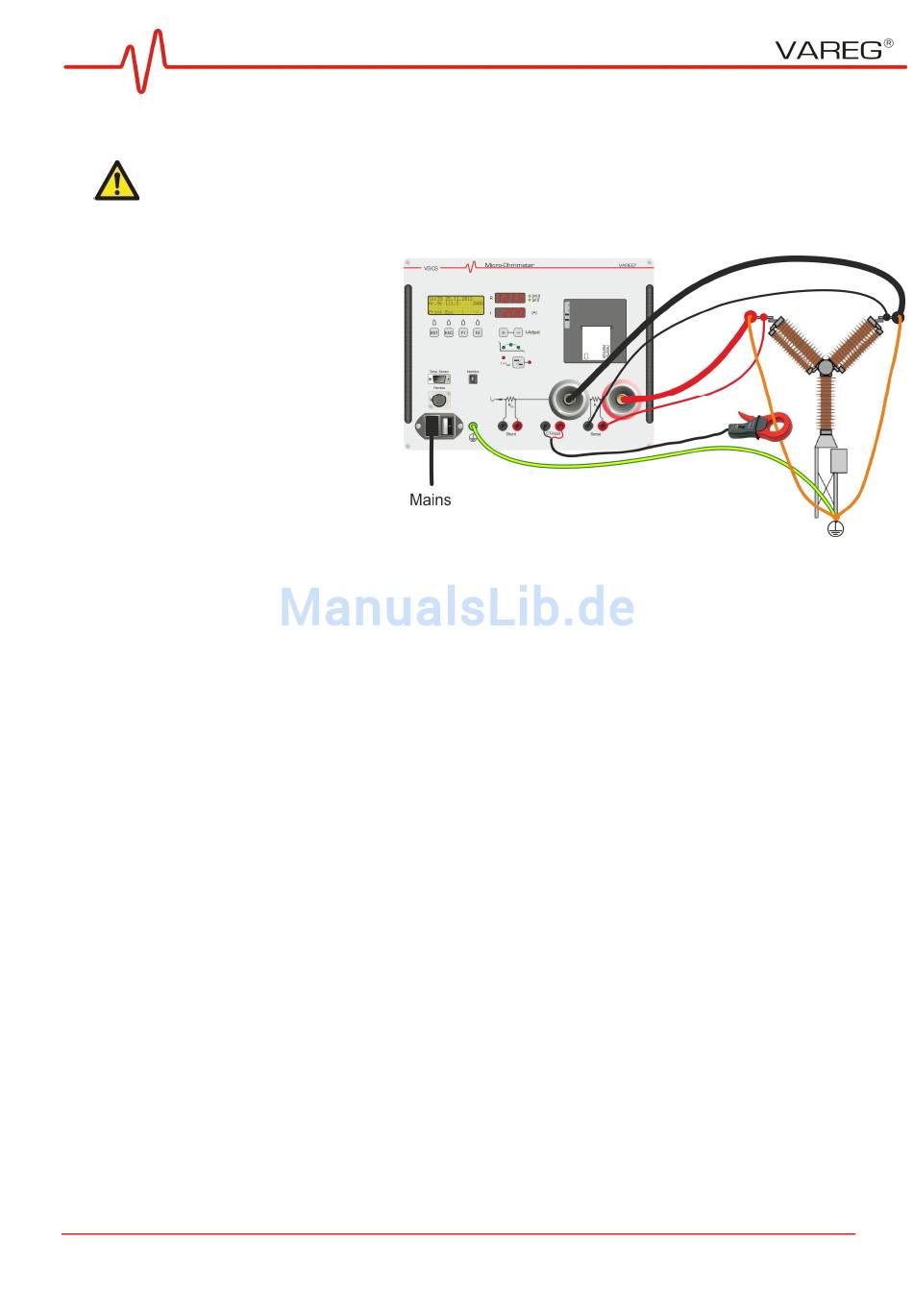

16. Anwendungsbeispiel – beidseitig geerdet
Die Sicherheitshinweise und Betriebsbestimmungen müssen eingehalten werden.
Siehe Seite 4
Hinweise
Die Messgenauigkeit wird bei beid-
seitig geerdet geringer sein und
hängt von der Genauigkeit der ex-
ternen Stromzange und dem Ver-
hältnis der Ströme – Leistungsschal-
ter / Erdungskabel ab.
Die Fühlerleitungen müssen
innerhalb der Stromkabel
angeschlossen werden. Andernfalls
können die Prüfwerte falsch sein.
1. Vergewissern Sie sich, dass das Netz auf beiden Seiten des Schalters abgeschaltet ist. Erden
Sie den Leistungsschalter auf beiden Seiten und stellen Sie sicher, dass er geschlossen ist.
2. Lassen Sie das Mikro-Ohmmeter von der Netzspannung getrennt solange Sie die Kabel
anschliessen.
3. Erden Sie das Mikro-Ohmmeter.
4. Schliessen Sie ein Stromkabel zwischen einer Seite des zu prüfenden Objekts und der DC+
Klemme am Mikro-Ohmmeter an. Schließen Sie das andere Stromkabel zwischen der anderen
Seite des zu prüfenden Objekts und dem COM-Anschluss am Mikro-Ohmmeter an.
5. Verbinden Sie die beiden Spannungsmesskabel (Sense lines) mit je einer Seite des
Prüfobjektes. Bringen Sie die Leitungen so nahe wie möglich am Prüfobjekt an.
6. Legen Sie die externe Stromzange an eines der Erdungskabel an und schließen Sie die
Zangenausgänge an "CT Input" am Mikro-Ohmmeter an.
7. Schliessen Sie das Netzkabel an Mikro-Ohmmeter an und schalten Sie das Instrument ein.
8. Stellen Sie den gewünschten Strom mit den ADJUST Tasten (<+> und <->) ein oder wählen
Sie einen bereits eingestellten Strom mit den Kurzwahltasten (<F1> oder <F2>).
Anmerkung:
Falls Sie das Gerät zum erstenmal verwenden, stellen Sie sicher, dass der Modus Continuous
[Dauernd] (Setup Menu SM0, siehe Seite 7) nicht ausgewählt ist.
9. Im "Setup-Menü", "SM14" (siehe Seite 7) schalten Sie die Stromklemme an und geben die
richtige Empfindlichkeit der Stromzange, die Sie verwenden, ein. Durch Drücken von <ENT>
bestätigen.
10. Drücken sie die <START/STOP> Taste.
11. Sie können die Messung durch Drücken der Tasten <START/STOP> oder <ESC> anhalten.
17.10.13
V2.41
Betriebsanleitung VG-CS200/300/400/600
Seite 12
