Inhaltszusammenfassung für Amewi Pitbull X

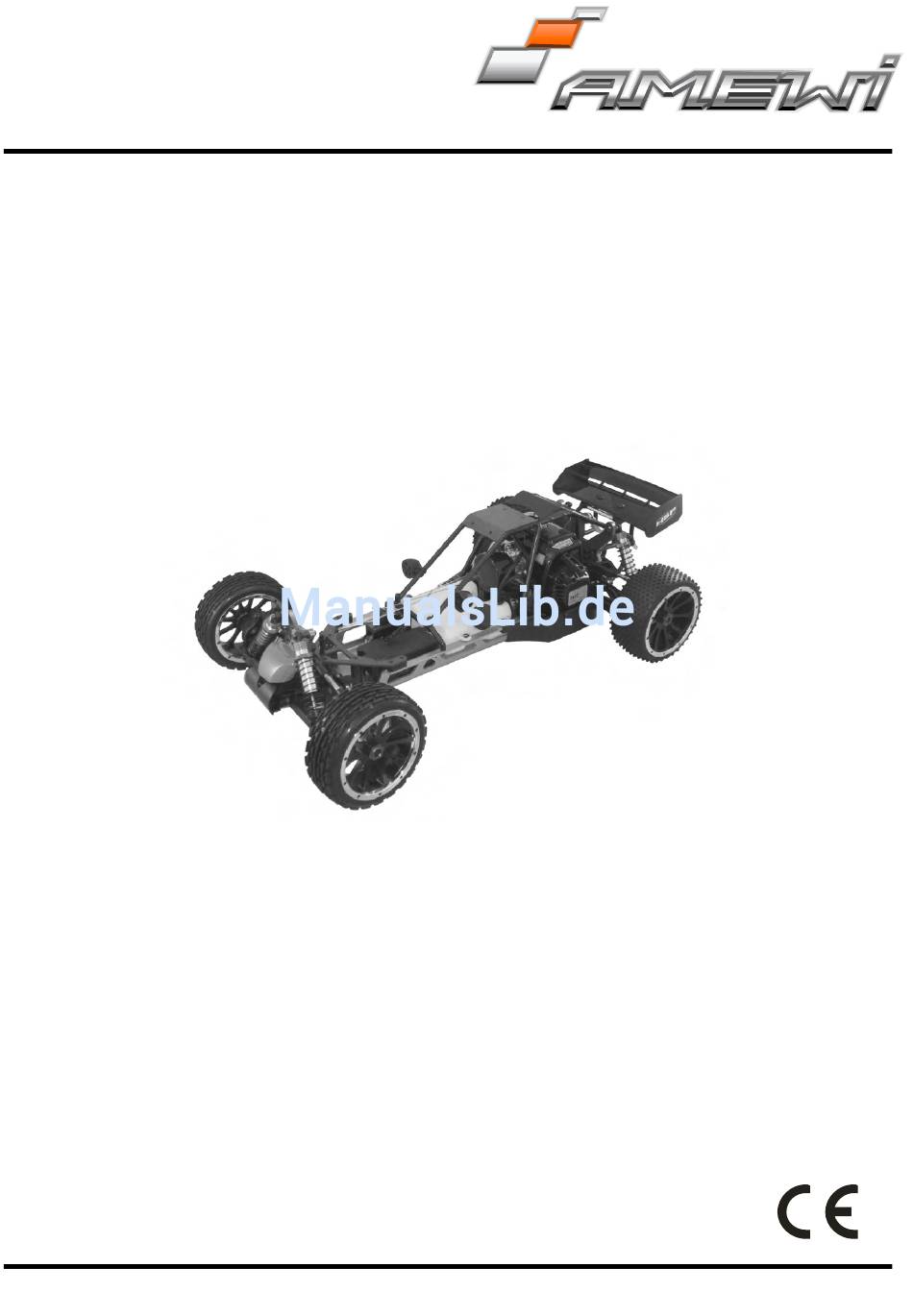

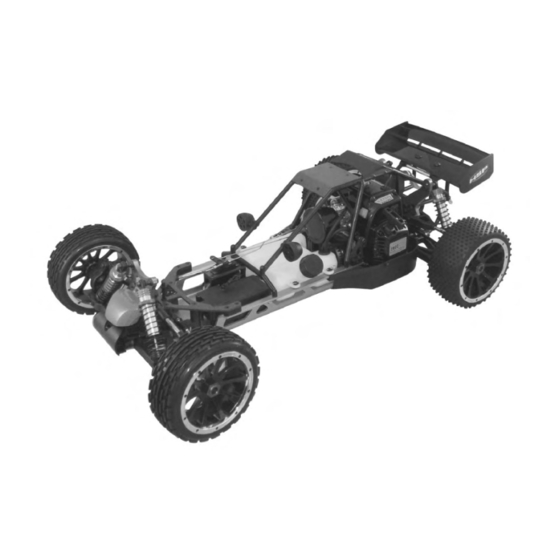

- Seite 1 Pitbull X M 1:5 RC Buggy 25 ccm Art. Nr.: 22060 Bedienungsanleitung...
- Seite 2 Sehr geehrter Kunde, sehr geehrte Kundin, Wir bedanken uns für den Kauf des RC-Cars der Firma AMEWI. Mit diesem Modell haben Sie ein Produkt erwor- ben, welches nach dem heutigen Stand der Technik gefertigt wurde. Das Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
-
Seite 3: Technische Daten
2,4 GHz Funkanlage Radbreite (v/h): 65/75 mm · Motor: 25 ccm 2-Takt Motor Benötigtes Zubehör Sechskantsteckschlüssel Sechskantschlüssel Kleiner Kreuzschlüssel 16/23mm Großer Kreuzschlüssel 1,5/2,0/2,5/3,0/4,0/5,0mm Messer Schere Spitzzange Seitenschneider Chassis Heckflügel Überrollbügel Gasservo Vorderreifen Empfängerbox Hinterreifen Kraftstofftank Motor Rammschutz Bodenträgerplatte Aluminium Öldruckstoßdämpfer ©AMEWI... - Seite 4 Je höher der Ausschlag, desto sensibler reagiert die Lenkung auf die Steuersignale. Trimmfunktion Lenkung: Mit diesem Regler stellen Sie die Neutralstellung des Lenkservos ein. Trimmfunktion Gas/Bremse: Mit diesen Regler stellen Sie die Neutralstellung des Gasservos ein. Reverse Funktion: Mit diesen Regler wird die Drehrichtung des Servos umgekehrt. ©AMEWI...
- Seite 5 · Fahren Sie nicht durch Wasser, Schlamm, nasses Grass oder Schnee, die RC Komponente sind nicht Wasserdicht! · Lassen Sie die Fernbedienung und den Empfänger stets eingeschaltet, wenn der Motor läuft! Anschlußdiagramm Ablaufdiagramm Lenkservo Lenkung Fahrer Sender Empfänger Gas-/Bremsservo Motor Differential Empfängerakku ©AMEWI...
-
Seite 6: Aufbau Des Motors
Einstellschraube Reindrehen = „Magere“ Einstellung (mehr Luft) Rausdrehen = „Fettere“ Einstellung (mehr Kraftstoff) In der Standarteinstellung ist die Schraube 1,25 Umdrehungen rausgedreht · Treibstoff Verwenden Sie ausschließlich ein handelsübliches Kraftstoff/Öl-Zweitaktgemisch im Verhältnis 25:1 mit Super oder Super Plus Kraftstoff ©AMEWI... -
Seite 7: Starten Des Motors
· Bei jeder Inbetriebnahme müssen die Einstellungen der Trimmung der Servos kontrolliert und ggf. verändert werden. · Vermeiden Sie häufiges Langsamfahren mit schleifender Kupplung. · Vermeiden Sie zu „magere“ Vergasereinstellung, es könnte zu Überhitzung des Motors führen. · Fahren Sie niemals ohne Luftfilter. ©AMEWI... -
Seite 8: Wartung Und Entsorgung
Mülltonnen-Symbolen). Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemein- de oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz. ©AMEWI... -
Seite 9: Fehlerbehebung
Schwungscheibe ist lose Ziehen Sie die Schwungscheibenbefestigung nach Kupplung trennt nicht Federn für Kupplungsbacken abgenutzt oder kaputt Tauschen Sie die Federn aus Modell läuft nicht Hauptzahnrad defekt Ersetzen Sie das Hauptzahnrad Kaputte Zahnräder in den Differenzialen Ersetzen Sie die Zahnräder ©AMEWI... - Seite 10 Montageanleitung Differentialgehäuse Achsmitnehmer Differentialgetriebe Getriebegehäuse vorne Getriebegehäuse hinten Differential Kegelzahnrad Dämpferbrücke vorne ©AMEWI...
- Seite 11 Montageanleitung Hülse für den Querlenker hinten/oben Achsenschenkel hinten Dämpferbrücke hinten Querlenker vorne oben Achsschenkel vorne Querlenker hinten oben Achsschenkel Aufnahme Querlenker vorne ©AMEWI...
- Seite 12 Montageanleitung Querlenker hinten Ackermann Platte Querlenker + Getriebegehäuse vorne Lenkstange Querlenker + Getriebegehäuse hinten Lenkgestänge Servosaver Stoßdämpfer ©AMEWI...
- Seite 13 Montageanleitung Stoßdämpfer hinten Kupplungsglocke Zahnrad 1. Gang Stoßdämpfer vorne Zahnrad 2. Gang Tankdeckel Heckflügel Halterung Getriebeabdeckung ©AMEWI...
- Seite 14 Montageanleitung Scheibenbremse Gas-/Bremsgestänge Aufnahmeplatte Mitteldifferential Karosseriehalterung Empfängerbox Servoarm Servos Getriebe ©AMEWI...
- Seite 15 Montageanleitung Vorderachse Versteifungsplatte A Versteifungsplatte hinten Versteifungsplatte B Motor Kraftstofftank Getriebe Empfängerbox ©AMEWI...
- Seite 16 Montageanleitung Lenkgestänge Servos Lenkgestänge Überrollbügel Lenkgestänge Überrollbügelplatte Hinterachse Versteifungsplatte vorne Heckflügel ©AMEWI...
- Seite 17 Montageanleitung Vorderrad Überrollbügel Schmutzabweiser Räder Gasgestänge Schalldämpfer Hinterrad Karosserie ©AMEWI...
- Seite 18 Montageanleitung Explosionsdiagramm ©AMEWI...
- Seite 19 Ersatzteile Explosionszeichnung 2-Takt Motor 25 ccm ©AMEWI...
- Seite 20 50019 Servoaufnahmeplatte 50020 Aufnahmeplatte mittl. 50022 Abstandshülsen 50023 Scheibenbremsen Set Diff. 50024 Wellen 1. und 2. Gang 50025 Radmitnehmer Set hinten 50029 Kupplungsglocke 50030 Achsmitnehmer 50032 Radachse 50033 Welle mittl. Diff. 50034 Antriebswelle hinten 54011 Antriebswelle Mitte 133mm 2Stück 90mm ©AMEWI...
- Seite 21 50062 Querlenkerhalter vorne 50063 Querlenkerhalter hinten 50060 Anti-Squat Platte hinten 25000 2-Takt Motor 25 ccm 50071 Kegelzahnrad 33Z 50072 Kegelritzel mit Welle 11Z 50073 Kegelzahnrad 30Z 50074 Kegelritzel mit Welle 10Z 50064 Diff. Gehäuse 50066 Getriebeabdeckung 50067 Diff. Zahnrad Set ©AMEWI...
- Seite 22 54008 Versteifungsplatte vorne 54009 Kraftstofftank 54010 Kraftstofftank Halterung 54012 Versteifungsplatte hinten Set 4 Stück 54013 Heckflügelhalterung 54014 Überrollbügel Platte 54015 Halterung Versteifungs- 54016 Versteifungsplatte A platte 54017 Versteifungsplatte B 54018 Radmitnehmer Set vorne 54019 Servohorn + Gasgestän- 54020 Heckflügel ©AMEWI...
- Seite 23 6x94mm 4 Stück 6x61mm 2 Stück 50040 Achse Querlenker 50041 Achse Querlenker 86090 Karosserie Clips 50043 E-Clips D=4mm 8Stück 6x45mm 4 Stück 6x65mm 2 Stück 50044 E-Clips D=8mm 8Stück 50112 Gelenkkugeln D=10mm 50113 Gelenkkugeln D=11mm 50114 Kugelkopfschrauben 4Stück 4Stück D=8mm 4Stück ©AMEWI...
- Seite 24 50110 Madenschrauben M3x3 8Stück 8Stück 8Stück 8Stück 50111 Madenschrauben M5x10 50101 Linsenkopfschrauben 50103 Linsenkopfschrauben 50104 Linsenkopfschrauben 4Stück M3x12 12Stück M4x15 8Stück M4x25 4Stück 50105 Linsenkopfschrauben 50106 Linsenkopfschrauben 50083 Senkkopfschrauben 50084 Senkkopfschrauben M4x30 4Stück M5x15 10Stück M3x10 4Stück M4x12 12Stück ©AMEWI...
- Seite 25 M5x20 8Stück M5x25 4Stück 50093 Zylinderkopfschrauben 50095 Zylinderkopfschrauben 50096 Zylinderkopfschrauben 50097 Zylinderkopfschrauben M3x10 12Stück M4x30 4Stück M5x30 4Stück M5x35 6Stück 50098 Zylinderkopfschrauben 50099 Zylinderkopfschrauben 50100 Linsenkopfschrauben 54027 Zylinderkopfschrauben M6x25 8Stück M6x40 4Stück M3x10 8Stück M4x16 4Stück 54032 Zylinderkopfschrauben M5x25 6Stück ©AMEWI...
- Seite 26 054016 Alu Dämpferbrücke 054017 Alu Dämpferbrücke hinten vorne vorne hinten 054018 Alu Achsschenkel 054019 Alu Lenkgestäge 054020 Alu Kardanwelle mitte 054021 Alu Tankdeckel vorne li/re 2Stück 050100 Befestigung Kraftstoff- 050034 Alu Motorabdeckung 050033 Alu Seilzugstartergriff Vx28000 2-Takt Motor 28ccm leitung ©AMEWI...
- Seite 27 050028 Luftfilter 050040 Luftfilter 050031 Alu Radmuttrn 050029 Alu Schutzkappe Stoß- dämfer 050101 Stoßdämpfer Socken 05009 Alu Kardanwelle vo/hi 050011 Alu Servohalter 050023 Alu Servohorn 2Stück 050005 Alu Achsschenkelhalter 050007 Achsschenkel hinten vorne li/re li/re Ersatzteile erhalten Sie unter www.rc-mod-shop.de ©AMEWI...
