- Seite 1 BEDIENUNGSANLEITUNG...
- Seite 2 Hersteller der Akkus. Entsorgungshinweise Die Firma AMEWI Trade e.K. ist unter der WEEE Reg. Nr. DE93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß...
-
Seite 3: Technische Daten

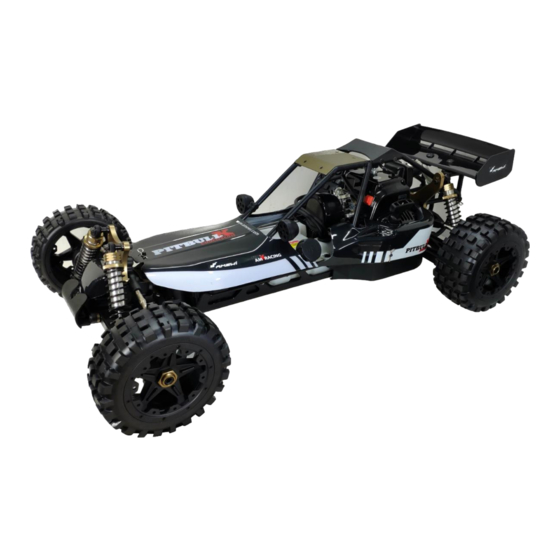

BEDIENUNGSANLEITUNG PITBULL X EVOLUTION Bitte lesen Sie diese Anleitung aufmerksam durch und heben Sie sie für eventuelle Rückfragen auf. TECHNISCHE DATEN Länge 825mm Breite 480mm Höhe 270mm Radstand 610mm Übersetzung 1:9,6 Bodenfreiheit 55mm Gewicht 12,5kg Raddurchmesser vorne 176mm Raddurchmesser hinten... - Seite 4 BEDIENUNGSANLEITUNG PITBULL X EVOLUTION CHASSIS amewi.com...
- Seite 5 BEDIENUNGSANLEITUNG PITBULL X EVOLUTION RC ANLAGE Vorderansicht Rückansicht Draufsicht 1. Abdeckung für Einstellungselemente 9. Power LED 2. Antenne 10. Trimmfunktion Lenkung 3. Lenkrad 11. Ein-/Ausschalter 4. Gashebel 12. Reverse Funktion Gas/Bremse 5. Batteriefach 13. Batterie-Kontrollleuchte 6. Ladebuchse 14. Bindetaste 7. Simulator Buchse 15.
-
Seite 6: Einlegen Der Batterien
BEDIENUNGSANLEITUNG PITBULL X EVOLUTION EINLEGEN DER BATTERIEN Bitte legen Sie 8 AA Batterien in das Batteriefach. Beachten Sie unbedingt die Polarität. WICHTIGE HINWEISE • Mischen Sie niemals Batterien und Akkus! • Mischen Sie niemals volle mit halb leeren Akkus/Batterien! •... -
Seite 7: Anschlussdiagramm
BEDIENUNGSANLEITUNG PITBULL X EVOLUTION ANSCHLUSSDIAGRAMM An-/Aus Schalter Akku 6V On/Off switch Battery 6V Gas-/Bremsservo Throttle servo Empfänger Receiver Lenkservo Steering servo Steckplatzbelegung Empfänger: CH1 – Lenkservo, CH2 – Gasservo, CH4 – Akku SENDER BINDEN Sender und Empfänger sind werkseitig bereits aufeinander abgestimmt und können sofort eingesetzt werden. - Seite 8 BEDIENUNGSANLEITUNG PITBULL X EVOLUTION 6. Wenn die LED am Empfänger aufhört zu blinken, ist der Bindevorgang abgeschlossen. Dies kann einige Sekunden dauern Lassen Sie den Bindungstaster am Sender wieder los und ziehen Sie das Bindungskabel vom Empfänger ab. 7. Überprüfen Sie die Funktion des Servos und die Reichweite der Fernsteueranlage.
-
Seite 9: Aufbau Des Motors
BEDIENUNGSANLEITUNG PITBULL X EVOLUTION AUFBAU DES MOTORS Zündkabel Seilzugstarter Auspuff Ausschalter Pumpe Zündkerze Luftfilter Fliehkraftkupplung Kraftstoffzuleitung Choke Hebel Kraftstoffrückleitung VERGASER Kraftstoffkammer Volllast-Gemisch Schraube H-Nadel Leerlauf-Gemisch Schraube L- Nadel Anschlag Leerlauf Vergaser Gas Leerlauf Einstellschraube amewi.com... -
Seite 10: Einlaufen Des Motors
BEDIENUNGSANLEITUNG PITBULL X EVOLUTION Volllast-Gemisch Schraube H-Schraube Reguliert das Luft-Kraftstoff-Gemisch bei Vollgas. Reindrehen = „Magere“ Einstellung (mehr Luft) Rausdrehen = „Fettere“ Einstellung (mehr Kraftstoff) In der Standarteinstellung ist die Schraube 1,5 Umdrehungen rausgedreht. Leerlauf-Einstellschraube Die Drosselanschlagschraube reguliert die Position der Drosselklappe und damit den Luftdurchlass im Leerlauf. -
Seite 11: Motor Ist Eingelaufen
BEDIENUNGSANLEITUNG PITBULL X EVOLUTION Seilzugstarter ziehen bis der Motor einmal anspringt (Seil nie bis zum Anschlag ausziehen!). Choke öffnen. Seilzugstarter ziehen, der Motor läuft. Gastrimmung am Sender evtl. regulieren. Eventuell notwendige Einlaufeinstellungen am Vergaser durchführen. PROBLEM: MOTOR SPRINGT NICHT AN 1. -
Seite 12: Wartung
BEDIENUNGSANLEITUNG PITBULL X EVOLUTION L-Nadel hereindrehen, bis der Motor kein Gas mehr annimmt, dann soweit aufdrehen bis er wieder Gas annimmt, und zwar auch schlagartig. H-Nadel evtl. eindrehen, mit Zündkerzenbrennbild abgleichen. Zündkerzenbrennbild: Weiß: Motoreinstellung zu mager: Gefahr Motorschaden! – fetter stellen. -
Seite 13: Fehlerbehebung
BEDIENUNGSANLEITUNG PITBULL X EVOLUTION Verunreinigungen dürfen nicht in den Tank oder den Vergaser und/oder erst recht nicht in den Motor gelangen. Es könnte zur Beschädigung des Motors führen. Um Korrosion zu vermeiden, geben Sie im Falle einer längeren Nutzungspause, einige Tropfen dünnflüssiges Maschinenöl in den Motor. - Seite 14 BEDIENUNGSANLEITUNG PITBULL X EVOLUTION Kraftstoffleitung, Luftfilter oder Verstopfte Teile reinigen, ggf. Auspuff verstopft austauschen. Motor bekommt keinen Schraube am Vergaser ganz Stellen Sie alle Schrauben am Kraftstoff eingedreht Vergaser auf Werkseinstellung zurück. Kraftstoffleitung geknickt Prüfen Sie die Schläuche Motor startet, geht aber Tank ist leer Füllen Sie den Tank auf...
- Seite 15 BEDIENUNGSANLEITUNG PITBULL X EVOLUTION MONTAGE DES DIFFERENTIALGETRIEBES VORNE amewi.com...
- Seite 16 BEDIENUNGSANLEITUNG PITBULL X EVOLUTION MONTAGE DES DIFFERENTIALGETRIEBES HINTEN amewi.com...
-
Seite 17: Montage Des Getriebe Und Der Umlenkung
BEDIENUNGSANLEITUNG PITBULL X EVOLUTION MONTAGE DES GETRIEBE UND DER UMLENKUNG amewi.com... -
Seite 18: Montage Der Hinterachse
BEDIENUNGSANLEITUNG PITBULL X EVOLUTION MONTAGE DER HINTERACHSE amewi.com... - Seite 19 BEDIENUNGSANLEITUNG PITBULL X EVOLUTION amewi.com...
- Seite 20 BEDIENUNGSANLEITUNG PITBULL X EVOLUTION MONTAGE DES MOTOR MONTAGE DES TANKS amewi.com...
-
Seite 21: Montage Der Empfängerbox
BEDIENUNGSANLEITUNG PITBULL X EVOLUTION MONTAGE DER EMPFÄNGERBOX MONTAGE DER SERVOS amewi.com... -
Seite 22: Montage Anlenkung & Servosafer
BEDIENUNGSANLEITUNG PITBULL X EVOLUTION MONTAGE ANLENKUNG & SERVOSAFER amewi.com... -
Seite 23: Montage Der Vorderachse
BEDIENUNGSANLEITUNG PITBULL X EVOLUTION MONTAGE DER VORDERACHSE amewi.com... -
Seite 24: Montage Des Überrollkäfigs Und Der Seitenteile
BEDIENUNGSANLEITUNG PITBULL X EVOLUTION MONTAGE DES ÜBERROLLKÄFIGS UND DER SEITENTEILE amewi.com... - Seite 25 BEDIENUNGSANLEITUNG PITBULL X EVOLUTION ERSATZTEILE Ersatzteillisten bekommen Sie im Internet unter https://amewi.com amewi.com...
