Inhaltszusammenfassung für Eycos PAC 2100 AT

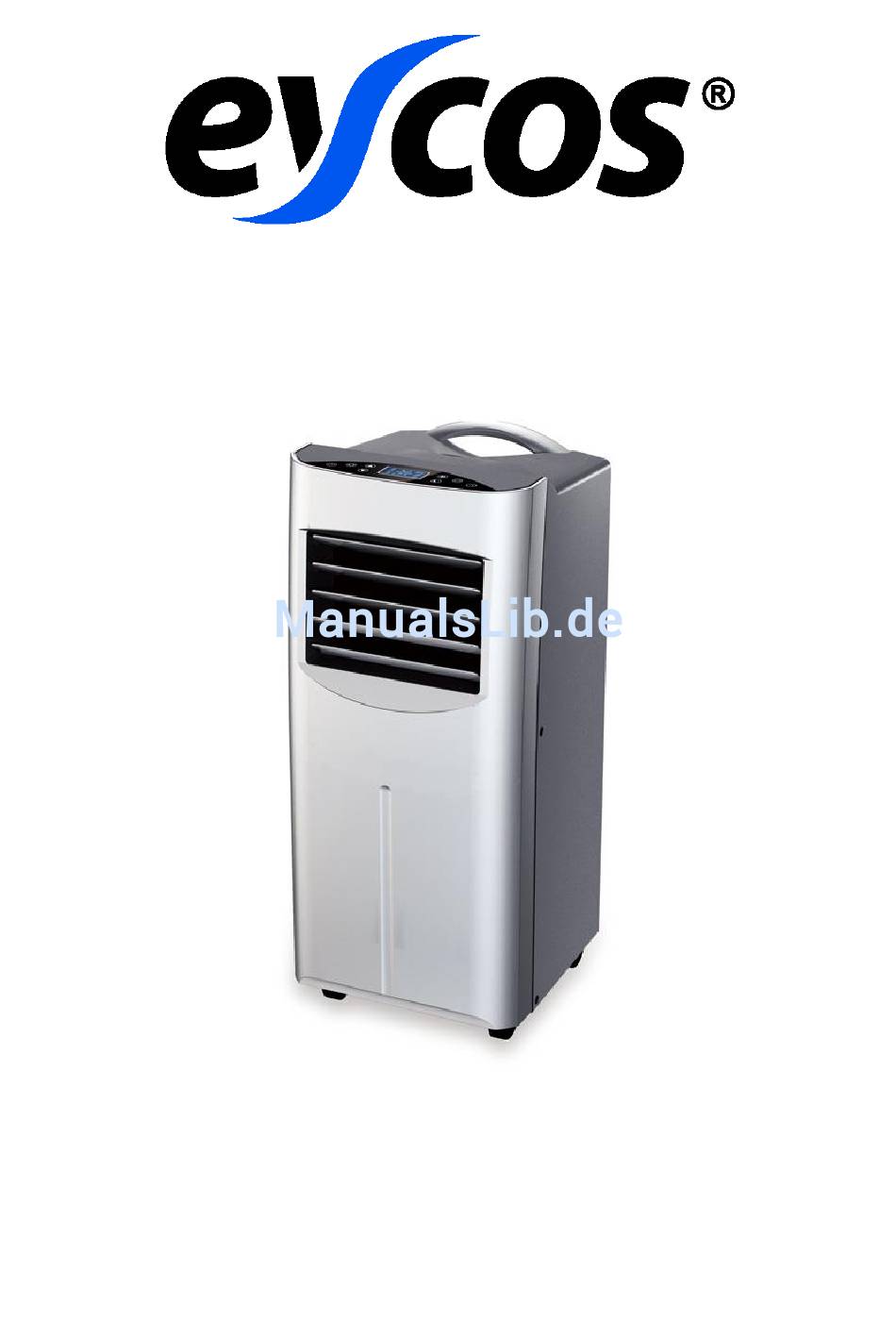

- Seite 1 PAC 2100 AT BENUTZERHANDBUCH TRAGBARE KLIMAANLAGE...
-
Seite 2: Inhaltsverzeichnis
Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Klimaanlage benutzen. Wenn Sie Probleme oder technische Fragen haben, bitten wir Sie unsere Hotline unter 0900 / 34 00 64 ( 88 Cent/Min. ) zu kontaktieren. INHALT SICHERHEITSMASSNAHMEN…............3 AUFSTELLUNG UND INSTALLATION ..........4 GERÄTEDARSTELLUNG.............. -
Seite 3: Sicherheitsmassnahmen
WICHTIGE SICHERHEITSMASSNAHMEN Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Klimanalage verwenden ! • Betreiben Sie das Gerät nicht in explosionsgefährdeten Räumen und stellen Sie es nicht dort auf. • Betreiben Sie das Gerät nicht in aggressiver Atmosphäre. •... - Seite 4 • Wählen Sie Verlängerungen des Anschlusskabels unter Berücksichtigung der Geräteanschlussleistung, der Kabellänge und des Verwendungszwecks aus. Rollen Sie Verlängerungskabel vollständig aus. Vermeiden Sie elektrische Überlast. • Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät nicht benutzen. • Ziehen Sie vor Wartungs-, Pflege- oder Reparaturarbeiten an dem Gerät den Stecker aus der Steckdose.
-
Seite 5: Aufstellung Und Montage
Aufstellung und Montage Platzierung Stellen Sie die Klimaanlage auf einen ebenen und trockenen Boden und halten Sie einen Mindestabstand von 50 cm zu Wänden und Gegenständen ein ( Abb.1) (Bild 1) Installation Montieren Sie den Abluftschlauch indem Sie den Abluftschlauch gegen den Uhrzeigersinn an den Abluftschlauchanschluss befestigen. - Seite 6 Installationsfehler Der Abluftschlauch sollte immer ins Freie abgleitet werden, da durch die Kühlung der Raumluft, die Wärme ins Freie gelangen muss ! Vermeiden Sie scharfe Kurven oder Knicke im Abluftschlauch, da dies die korrekte Funktionsweise beeinflussen kann ( Abb. 3 ) Stellen Sie sicher, das der Abluftschlauch gerade verlegt wird ( Abb.
-
Seite 7: Gerätedarstellung
Gerätedarstellung Vorderseite(Fig. 5) 1. Handgriff 2. Bedienfeld 3. Luftauslass 4. Lüfterflügel 5. Rollen fig.5 Rückseite(Fig.6) 6. Oberer Lufteinlass mit Filter 7. Abluftschlauch Anschluss 8. Unterer Lufteinlass mit Filter 9 + 10 Schlauchanschluss für TropfschutzGummistecker Netzanschlusskabel fig.6 Prüfen Sie das mitgelieferte Zubehör und lesen Sie das Benutzerhandbuch wie die Teile montiert werden. -
Seite 8: Bedienfeld
Bedienfeld 1. POWER: Schaltet das Gerät an oder aus 2. MODE: Betriebsart einstellen: Kühlen ( Cool ) – Entfeuchten ( Dry ) – Ventilation ( Fan ) 3. SPEED: Auswahl der Ventilatorgeschwindigkeit 4. DOWN: Reduziert in der Betriebsart Kühlen den Sollwert für die Temperatur 5. -
Seite 9: Fernbedienung
Fernbedienung 1. Ein/Ausschalter 2. Timer 3. Up 4. Modus 5. Down 6. Fan 7. Sleep 8. Swing Betriebsmodus Kühlmodus ·Der Standardwert für den Kühlbetrieb ist 22° und niedrige Lüfterdrehzahl. Nach dem einschalten, drücken Sie die „ MODUS“ Taste und wählen Sie Kühlenaus. Die LED am Gerät Kühlbetrieb leuchtet auf. -
Seite 10: Wasserablauf
· Temperatur und Schlaffunktion kann nicht verwendet werden. Timer-Modus · Im Standby-Modus, drücken Sie „TIMER“ zur Einrichtung der Einschalt-Zeit. Timer-Anzeige leuchtet auf. · Im Power-On-Modus drücken Sie „TIMER“ für Einrichten der Ausschalt-Zeit. Timer-Anzeige leuchtet auf. Entfeuchtungsmodus ·Drücken Sie „MODUS“ und wählen Sie den Entfeuchtungsmodus, Entfeuchten Anzeige leuchtet. -
Seite 11: Instandhaltung
· Wenn der innerer Wassertank voll ist, blinkt eine Anzeige auf der LCD Anzeige. Nach 8 Sekunden schaltet sich die Klimaanlage auf Standby. · Ziehen Sie den Stromstecker aus der Steckdose und entfernen Sie das Wasser. Seite 7 Fig. 6. Nachdem der Wassertank leer ist, den Wasseranschluss verschließen. Die Klimaanlage wieder an den Strom anstecken und neu starten. -
Seite 12: Fehlerbehebung
im Inneren alles trocken wird. · Schalten Sie die Klimaanlage aus und ziehen Sie Stromstecker. · Säubern- und trocknen Sie die Filter und installieren Sie die Filter wieder am Gerät. · Entfernen Sie die Teile auf der Rückseite ( Abluftschlauch, Abluftdüse ). ·... -
Seite 13: Servicekontakt
Entsorgung Das Symbol des durchgestrichenen Mülleimers auf einem Elektro- oder Elektronik-Altgerät besagt, dass dieses am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf. Zur kostenfreien Rückgabe stehen in Ihrer Nähe Sammelstellen für Elektro- und Elektronik-Altgeräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw.
