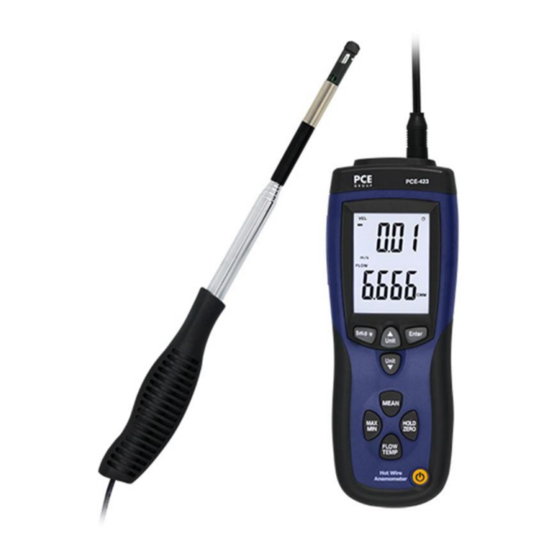

Hitzedraht-Anemometer PCE-423
Bedienungsanleitung
Version 1.1
28.09.2011
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-423
Inhaltszusammenfassung für PCE Instruments PCE-423

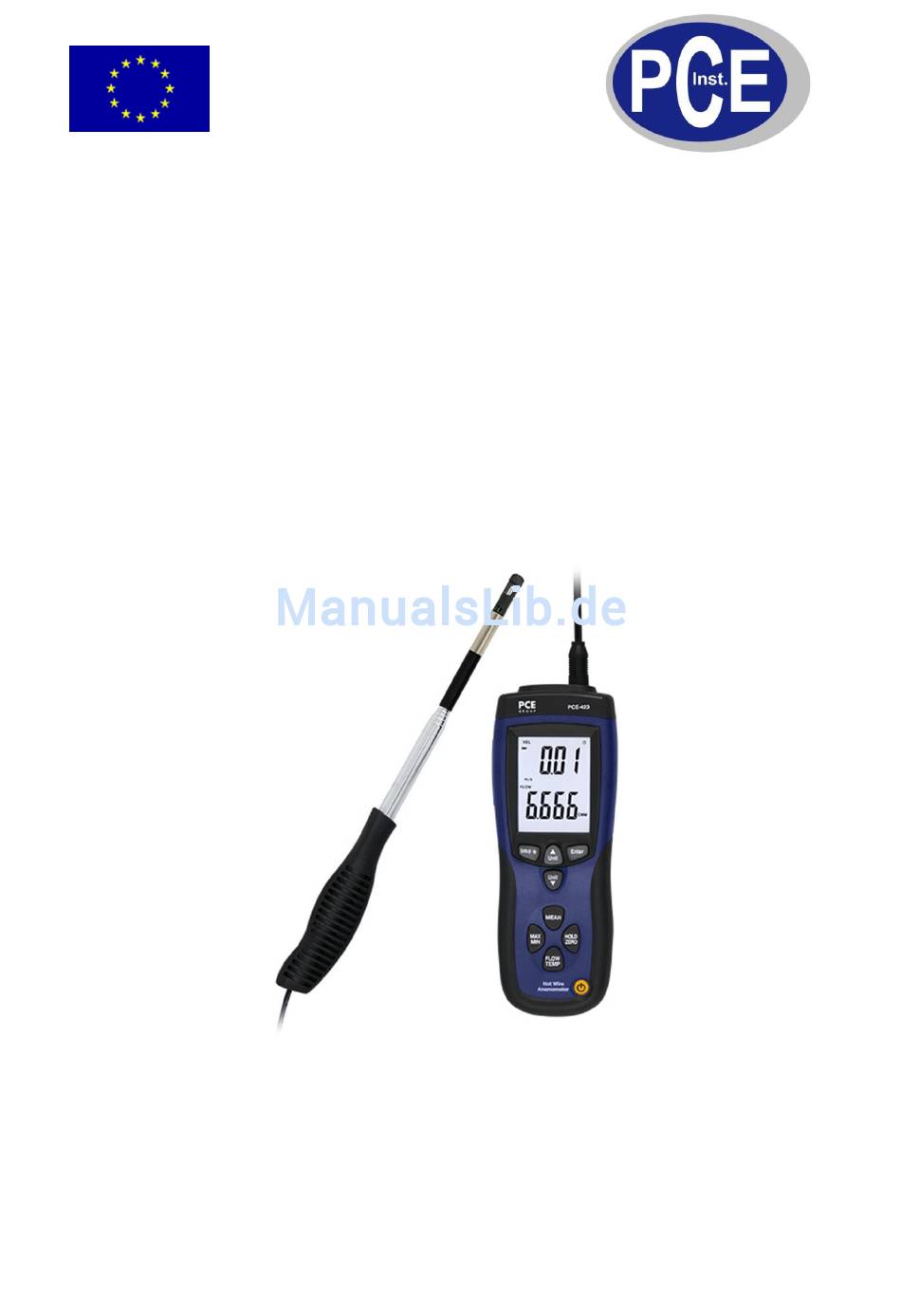

- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Hitzedraht-Anemometer PCE-423 Version 1.1 28.09.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Ausstattung ....................... 3 Spezifikationen ......................3 Gerätebeschreibung ....................4 Display ........................5 Einstellungen (Setup) ....................6 Bedienung ......................... 8 Software ........................10 Entsorgung ......................111... -
Seite 3: Ausstattung
BETRIEBSANLEITUNG www.warensortiment.de Ausstattung Das Hitzedraht - Anemometer besticht durch sein gutes Preis- / Leistungsverhältnis. So ist in dem Anemometer eine hohe Auflösung mit vielseitiger Einsatzfähigkeit kombiniert. Dieses Anemometer gehört zur Grundausstattung eines Lüftungstechnikers zum Einregulieren und zur Kontrolle von Lüftungsanlagen. Hervorzuheben sind folgende Punkte: misst Luftgeschwindigkeit und Temperatur sehr gut geeignet für niedrige Luftgeschwindigkeiten verschiedene Einheiten sind wählbar... -
Seite 4: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Gerätebeschreibung Über die -Taste schalten Sie das Gerät ein. Die Aufheizzeit für den Sensor beträgt ca. 5 Sekunden. Anschließend erscheint der Messwert im Display, „----„ wird angezeigt wenn keine Messwerte vorliegt. Über die -Taste schalten Sie das Gerät auch wieder aus. Über die -Taste frieren Sie den Messwert ein (Hold-Funktion), schalten die Funktion wieder aus oder justieren den Nullpunkt neu. -
Seite 5: Display
BETRIEBSANLEITUNG www.warensortiment.de Display Indikator für schwache Batteriespannung Hauptanzeige: Strömungsgeschwindigkeit, gespeicherte Daten oder Zeit Einheit (m/s; ft/min; km/h; MPH; knots) Zweitdisplay Parameter Zweitdisplay Messwert Indikatoreren für Aufnahme (REC), Maximalwert (MAX) oder Minimalwert (MIN) Symbol für Mittelwertbildung über eine definierte Anzahl von Messwerten Mittelwert Symbol für Mittelwertbildung über einen definierten Zeitraum 10- Multiplikator für das Zweitdisplay (Anzeige x 100) -
Seite 6: Einstellungen (Setup)
BETRIEBSANLEITUNG www.warensortiment.de Einstellungen (Setup) Das Einstellmenü (Setup) dient dazu die Einheiten, die Querschnittsfläche… einzustellen. Die Werte bleiben im Messgerät gespeichert. Einstellungsoptionen Optionen Menüauswahl Einstellungen 1. Wahl der Querschnittseinheit Einheit Einstellen der Querschnittseinheit 2. Ändern der Querschnittsfläche Fläche Einstellen der Querschnittsfläche 3. - Seite 7 BETRIEBSANLEITUNG www.warensortiment.de 2. Ändern der Querschnittsfläche oder -Taste bis im Display Wenn Sie sich im Einstellmenü befinden, drücken Sie so oft die „AREA“, die Einheit und die Fläche erscheint (Fig. 3). -Taste, die Ziffern beginnen zu blinken. Mit den Treffen Sie die Auswahl mit der -Tasten setzen Sie den Dezimalpunkt und bestätigen ihn dann mit der -Taste.
-
Seite 8: Bedienung
BETRIEBSANLEITUNG www.warensortiment.de Bedienung Verbinden Sie den Sensor mit dem Gerät. Hierbei achten Sie bitte auf die Markierung an dem Stecker und an der Buchse. Schalten Sie das Gerät EIN. Die Aufheizzeit beginnt, hierzu läuft ein Zähler auf Null zurück. Wählen Sie die Einheit für die Strömungsgeschwindigkeit und die Einheit für die Temperatur. Mit der -Taste können Sie die Einheit des Hauptdisplay (m/s;... - Seite 9 BETRIEBSANLEITUNG www.warensortiment.de Auf der Oberseite des Sensors befinden sich Pfeile für die Strömungsrichtung. Diese Pfeile sollten genau mit der Strömungsrichtung übereinstimmen (Fig. 4). Nun können Sie auf dem Hauptdisplay die Strömungsgeschwindigkeit und auf dem Zweitdisplay die Temperatur ablesen. Mittelwertbildung über mehrere Messpunkte Drücken Sie die -Taste, im unteren Display wird der momentane Messwert angezeigt.
-
Seite 10: Software
BETRIEBSANLEITUNG www.warensortiment.de Hold-Funktion -Taste um den Messwert einzufrieren, im Display leuchtet zusätzlich „HOLD“ auf. Drücken Drücken Sie die Sie die -Taste erneut um die Funktion zu verlassen. MIN- / MAX-Funktion Drücken Sie die -Taste um den Maximal- und Minimalwert im Display aufzurufen. Beim ersten Druck auf die -Taste wird der maximale Wert festgehalten, beim erneuten Druck auf die -Taste wird der minimale Wert... -
Seite 11: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
