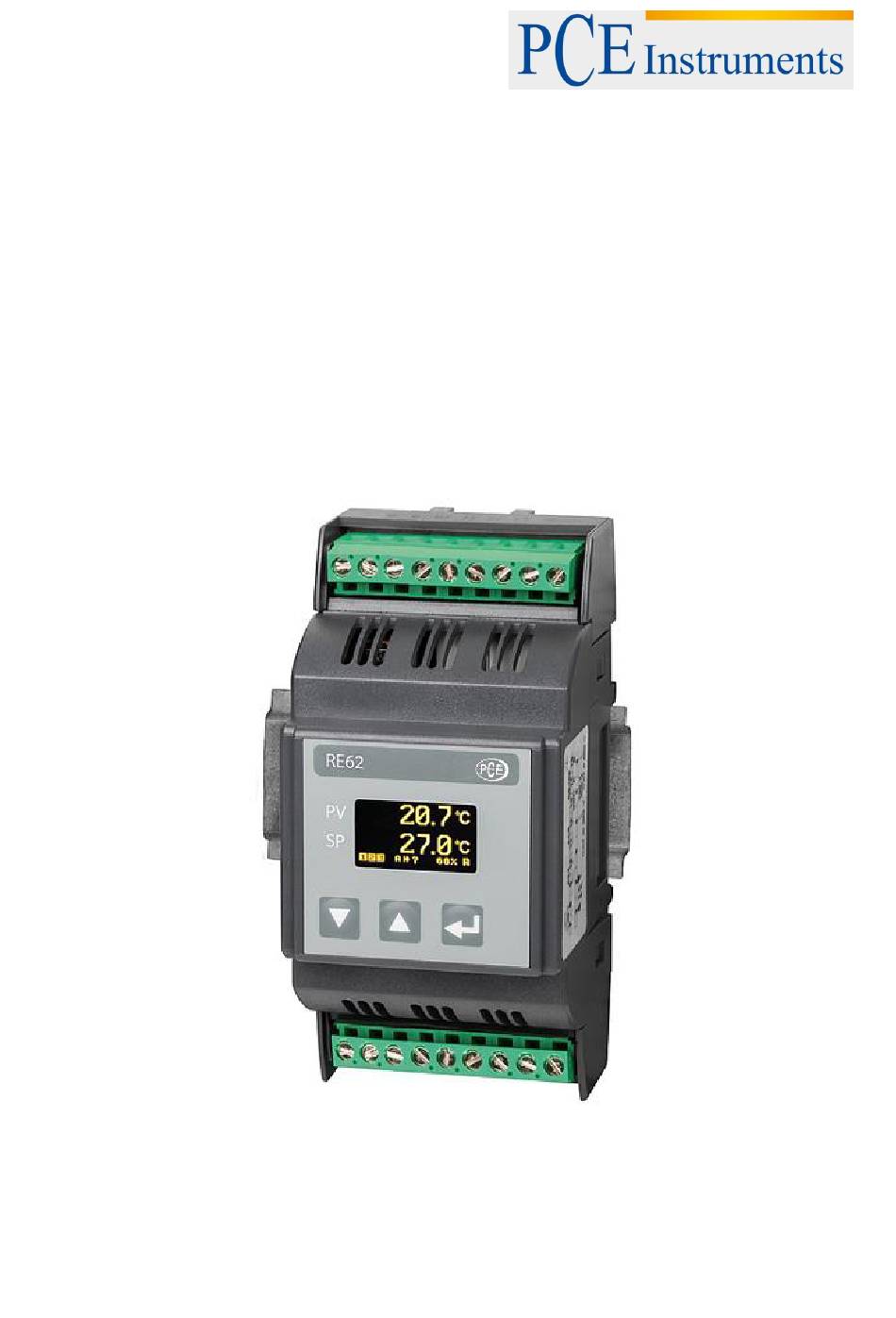

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Universalregler PCE-RE62 Version 1.0 Erstelldatum 10.08.2016 Letzte Änderung 20.09.2017...
- Seite 2 BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Anwendung ..........................3 Lieferumfang ..........................3 Verwendete Symbole ......................... 3 Sicherheitshinweise ........................4 Geräteinformationen ....................4 Montage ............................4 Elektrische Anschlusspläne ....................... 5 Empfehlungen zur Installation ....................6 Ändern des Sollwerts ........................7 Menüstruktur ..........................8 Programmierung des Regler-Parameters ..................

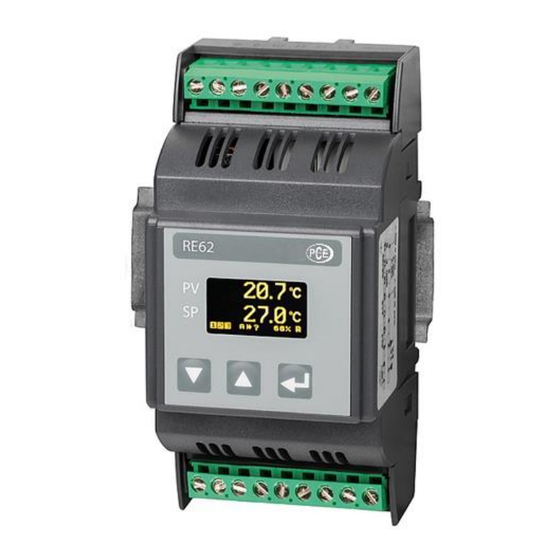

- Seite 3 BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Universalreglers von PCE Instruments entschieden haben. Anwendung Der PCE-RE62 ist ein Universalregler für verschiedenste Sensorsignale und Regelungsarten. Der Universalregler kann Eingangsseitig RTD-Temperatursensoren, Thermoelement und DC-Normsignale verarbeiten. Ausgangsseitig steht am Universalregler PCE-RE62 immer ein Relais zur Verfügung.
- Seite 4 35 mm. Das Reglergehäuse ist aus Plastik. Gehäuseabmessungen: 53 x 110 x 60.5 mm. Auf der anderen Seite des Reglers sind Schraubklemm streifen, das ermöglicht ein Anschluss von externen Kabeln mit einem Durchmesser von 2.5 mm². Abb. 2: Abmessungen PCE-RE62...
- Seite 5 BETRIEBSANLEITUNG Elektrische Anschlusspläne 230V N OUT3 oder OUT1 OUT2 Versorgung + 24V - Messsignal RS485 Abb. 3: Anschlüsse Widerstandsthermometer Thermoelement Spannungseingang ±60mV Eingang Spannungseingang Widerstandsthermometer Stromeingange ±10 V Eingang 3-Leiter-System ±20 mA Abb. 4: Anschluss von Messsignalen...
- Seite 6 BETRIEBSANLEITUNG Zufuhr Empfänger Empfänger OUT1, OUT2, OUT3-Relay Empfänger, min.1 kΩ Empfänger Anwenden OUTI-Stromspannung Empfänger, max. 500Ω OUTI-Dauerstrom 0/4..20 mA Abb. 5: Der Anschluss der Steuer- / Alarmausgänge Empfehlungen zur Installation Um die volle Rauschunempfindlichkeit der Steuerung zu erhalten, ist es empfohlen, die folgenden Grundsätze zu beachten: nicht die Steuerung des Netzwerkes in der Nähe des Gerätes aufbewahren, hohes Impulsrauschen und die gelten nicht der Erdungsschaltung,...
- Seite 7 BETRIEBSANLEITUNG Ändern des Sollwerts Das Wechseln des Sollwertes ist mit pressen der Taste oder zu erledigen. Das ändern des Sollwertes ist mit der Taste zu akzeptieren, zwischen den 30 Sekunden vor letzten drücken der oder Taste, wird andernfalls der vorherige Wert wiederhergestellt. Der Parameter SPELL und SPLH setzen das wechsel Limit.
- Seite 8 Menüstruktur...
- Seite 9 Programmierung des Regler-Parameters Drücken und Halten Sie die Taste für ca. 2 Sekunden, das bringt Sie zum Hauptmenü. Das Menü kann durch ein Zugangs Code geschützt werden. Für den Fall, wenn ein Falscher Code eingegeben wird, ist es möglich in die Einstellungen hineinzusehen, aber nicht möglich diese zu ändern. (Abb. 9) zeigt das Menü...
- Seite 10 BETRIEBSANLEITUNG Messeingänge Der Messeingang ist die Quelle des Messwertes und wird verwendet für die Steuerung und den Alarm. Der Messeingang ist ein Universaleingang der verschiedene Sensoren oder Standardsignale aufnehmen kann. Das Eingangssignal wird mit einem TYPE Parameter im Eingangs Menü ausgewählt. Die Position des Dezimalpunkts ermittelt den Wert, und das Messen und der Sollwert wird durch denn Parameter DOT POINT gesetzt.
- Seite 11 BETRIEBSANLEITUNG 2.13 Auto-Tuning Der Regler verfügt über die Funktion die PID-Einstellungen auszuwählen, um die optimale Steuerung in den meisten Fällen zu gewährleisten. Zu Beginn des Auto-Tunings, bewege dich zur Auto-Tuning Nachricht (Abb. 6) und drücke die Taste für 2 Sekunden. Wenn der Regler-Algorithmus auf ON-OFF gesetzt wird oder die Auto-Tuning Funktion gesperrt ist, dann ist die Auto-Tuning Nachricht versteckt.
- Seite 12 BETRIEBSANLEITUNG 2.14 Vorgehen im Falle einer mangelhaften PID-Regelung Es wird empfohlen, die PID-Parameter zu wählen, ändere die Werte zweimal höher oder zweimal niedriger. Während der Änderung, muss man im Hinsicht folgende Grundsätze beachten. a) Schwingungen Erhöhung des Proportionalbandes Erhöhung der Integrationszeit Verringert die Vorhaltezeit b) Über Vorschrift Erhöhung des Proportionalbandes...
- Seite 13 BETRIEBSANLEITUNG 2.16 Die Überwachung des Steuersignals Um das Kontrollsignal anzeigen zulassen drücke die Taste nach dem das Kontrollsignal erscheint auf dem Display (Abb.6). Das wiederkehren zum Sollwert, hat eine Standardeinstellung von 30 Sekunden, aber es kann durch den Parameter MENU TIMEOUT geändert oder deaktiviert werden. 2.17 Manuelle Kontrolle Das Öffnen der manuellen Steuerungsmodus folgt, nach runter drücken und halten der Taste während der Steuersignalanzeige.
- Seite 14 BETRIEBSANLEITUNG 2.20 Benutzereinheit (optional) Der RE62-Regler kann die Einheit des Messwertes, vom Anwender definiert anzeigen. Die Software wird benutzt um zu bearbeiten und speichern der Einheit. Die Software ist kostenlose auf unserer Website verfügbar (www.pce-instruments.com). Die Einheit kann gesichert werden durch den optionale Kommunikationsinterface RS-485.
- Seite 15 BETRIEBSANLEITUNG RE62 Regler benutzt folgende Protokoll Funktionen: Tabelle 5. Funktion Bedeutung Auslesen von n-Register 1 Register schreiben N-Register schreiben Slave Geräteidentifikation 2.23 Karte des Registers Im RE62-Regler, werden die Daten in 16- und 32-Bit Registern gesetzt. Die Prozessvariablen und Regler Parameter werden in der platzierten Adressbereich von Registern in einer Weise abhängig von der Variablenwert Art.
- Seite 16 BETRIEBSANLEITUNG 4006 Individuelle Charakteristik (Y2) -9999..9999 0..200 – für den Eingang PT100 4007 Kompensation -200..600 – für den Eingang TCJ/TCK 0 – Celsius 4008 Einheit 1 – Fahrenheit 2 – Benutzer Definiert 0 – off 4009 Automatische Kompensation 1 – on Ausgänge 4010 Ausgang 1...
- Seite 17 BETRIEBSANLEITUNG Regelparameter 0 – ON/OFF 4021 Regelalgorithmus 1 - PID 4022 Art der Steuerung 0 - Direktsteuerung (Kühlung) 1 - Rückwärtssteuerung (Heizung) 4023 Hysteresis 2..1000 (x 0.1) 4024 Minimal Steuersignal 0..1000 (x 0.1) 4025 Maximal Steuersignal 0..1000 (x 0.1) 4026 Mindeststeuerwert für Auto-Tuning 0..1000 (x 0.1) 4027...
- Seite 18 BETRIEBSANLEITUNG Sollwert Parameter 4046 Sollwert -2000..13720 (x 0.1) 4047 Einheit der Sollwertrampe 0 - °C/MIN 1 - °C/h 4048 Ramp step (im Rampeneinheiten) 0..9999 (x 0.1) 4049 Untere Begrenzung des Sollwertes 0..-2000 (x 0.1) 4050 Obere Begrenzung des Sollwertes 0..13720 (x 0.1) 4051 Reserviert Neuübertragungs Parameter...
- Seite 19 BETRIEBSANLEITUNG 4069 Software Version 4070 Der Status eines Geräts Bit-Maske basierend auf Tabelle 8 4071 Bestellcode (Konfiguration) Bit-Maske basierend auf Tabelle 9 4072 Spezielle Build-Nummer (KWS) 0 - Standardausführung 4073 Parameter speichern in einem nichtflüchtigen 0 - nicht speichern Erinnerung 1 - speichern RE62 Reglerstatus Tabelle 8.
- Seite 20 BETRIEBSANLEITUNG Mess Register des RE62 Reglers Tabelle 11. Messungen 6000/7000 7500 Angezeigter Wert 6002/7002 7501 Messwert 6004/7004 7502 Thermoelement Klemmentemperatur 6006/7006 7503 Thermoelement Klemmentemperatur mit Korrektur 6008/7008 7504 Wert vom AC-Wandler 6010/7010 7505 Wert vom AC-Wandler ermittelt 6012/7012 7506 Kontrollsignal 6014/7014 7507 Letzter Sollwert...
- Seite 21 BETRIEBSANLEITUNG Spezifikationen Technische Spezifikation Messbereich: Spannungsmessbereich Un: -72 mV ... -60 mV ... 60 mV... 72 mV Eingangswiderstand > 1 M -12 V ... -10 V ... 10 V... 12 V Eingangswiderstand > 1 M Strommessbereich In: Eingangswiderstand < 50 1% -24 mA ...
- Seite 22 BETRIEBSANLEITUNG Gesamtabmessungen: 53 x 110 x 60.5 mm Einsatzbedingungen: Versorgungsspannung 22..60 V AC 50..400 Hz / 20..60 V DC (Terminal 11-12) 60..253 V AC 40..400 Hz / 60..300 V DC (Terminal 10-11) Umgebungstemperatur: -10 .. 23 .. +55 °C Lagertemperatur: - 25 ..
- Seite 23 BETRIEBSANLEITUNG Regler-Menü Eingang Einheit Auto Ausgleich DOT POINT Ausgleichen Filter Kompensation Eingangs Messeinheit Eingangs Type Wert für ein Präzision Manuelles Konstanter Parameter automatische manuellen angezeigt wechseln Wert des Kompensation Ausgleich Digitalfilters Messwerts durch ein Sollwert … Benutzer Benutzer Benutzer Benutzer Char.
- Seite 24 BETRIEBSANLEITUNG Parameter Beschreibung Die Liste von Parametern im Menü, ist in der Tabelle 1 dargestellt. Tabelle 1. Parameter Standard Parameter Beschreibung Einstellungen Änderungsbereich EINGANG-Eingangsparameter Einheit Anzeigeeinheit. Die °C °C Anwendereinheit wird °F im Display angezeigt anderes bei der Wahl OTHER. Definiere Sie ihre eigene Einheit, die nur durch die Schnittstelle...
- Seite 25 BETRIEBSANLEITUNG BENUTZER CHAR.X1 Persönliche charakteristischer -9999..9999 Messeingang, punkt X1 (FIG. 9) BENUTZER CHAR.X2 Persönliche charakteristischer -9999..9999 Messeingang, punkt X2 (FIG. 9) BENUTZER CHAR.Y1 Persönliche charakteristischer -9999..9999 Messeingang, punkt Y1 (FIG. 9) BENUTZER CHAR.Y2 Persönliche charakteristischer -9999..9999 Messeingang, punkt Y2 (FIG. 9) AUSGANG - Ausgangsparameter FUNKTION 1 Ausgang 1 Funktion...
- Seite 26 BETRIEBSANLEITUNG FUNKTION 3 Ausgang 3 Funktion NONE Kein-Ausgang deaktiviert Verordnung- Steuersignal ABS. OBERER-oberer absolut Alarm ABS. NIEDRIGER- niedriger absolut Alarm REL. OBERER- oberer relativ Alarm REL. NIEDRIGER- niedriger relativ Alarm INNERER- interner relativ Alarm ÄUSSERE- äußerer relativ Alarm ERROR Das Steuersignal im 0.0..100.0 Verhältnis zum Steuerausgang, in den...
- Seite 27 BETRIEBSANLEITUNG HYSTERESIS 3 Eine Abweichung von dem 0.0°C -200.0..200.0°C Sollwert des relativen Alarms 3 HYSTERESIS 3 Hysterese für den Alarm 3 2.0°C 0.2..100.0°C OFF – off MEMORY 3 Memory für den Alarm 3 ON – on SOLLWERT – Sollwertparameter Wert Sollwert 0.0°C MIN..MAX *...
- Seite 28 BETRIEBSANLEITUNG Parameter in Abhängigkeit von dem gemessenen Bereich. Tabelle 2. Eingang Eingang ± 10V -3000.0 3000.0 Eingang ± 60mV -3000.0 3000.0 Eingang ± 20mA -3000.0 3000.0 Eingang 4..20 mA -3000.0 3000.0 PT 100 Sensor -100°C 850°C J Type Thermoelement -100°C 1200°C K Type Thermoelement -100°C...
- Seite 29 BETRIEBSANLEITUNG Codierung PCE-RE62 Regler ist serienmäßig ausgestattet mit: - Universaleingängen - 1 Relay Ausgang OUT2 - Versorgungsspannung 22 V AC/DC, 230 V AC/DC Die Bestellnummer des PCE-RE62 Reglers Tabelle 9. Bestellcode: Regler Zusätzlicher Ausgang OUT1 Keiner Relay 5A 230 V 0/4 ...
- Seite 30 BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
