Einbau- und Betriebsanleitung

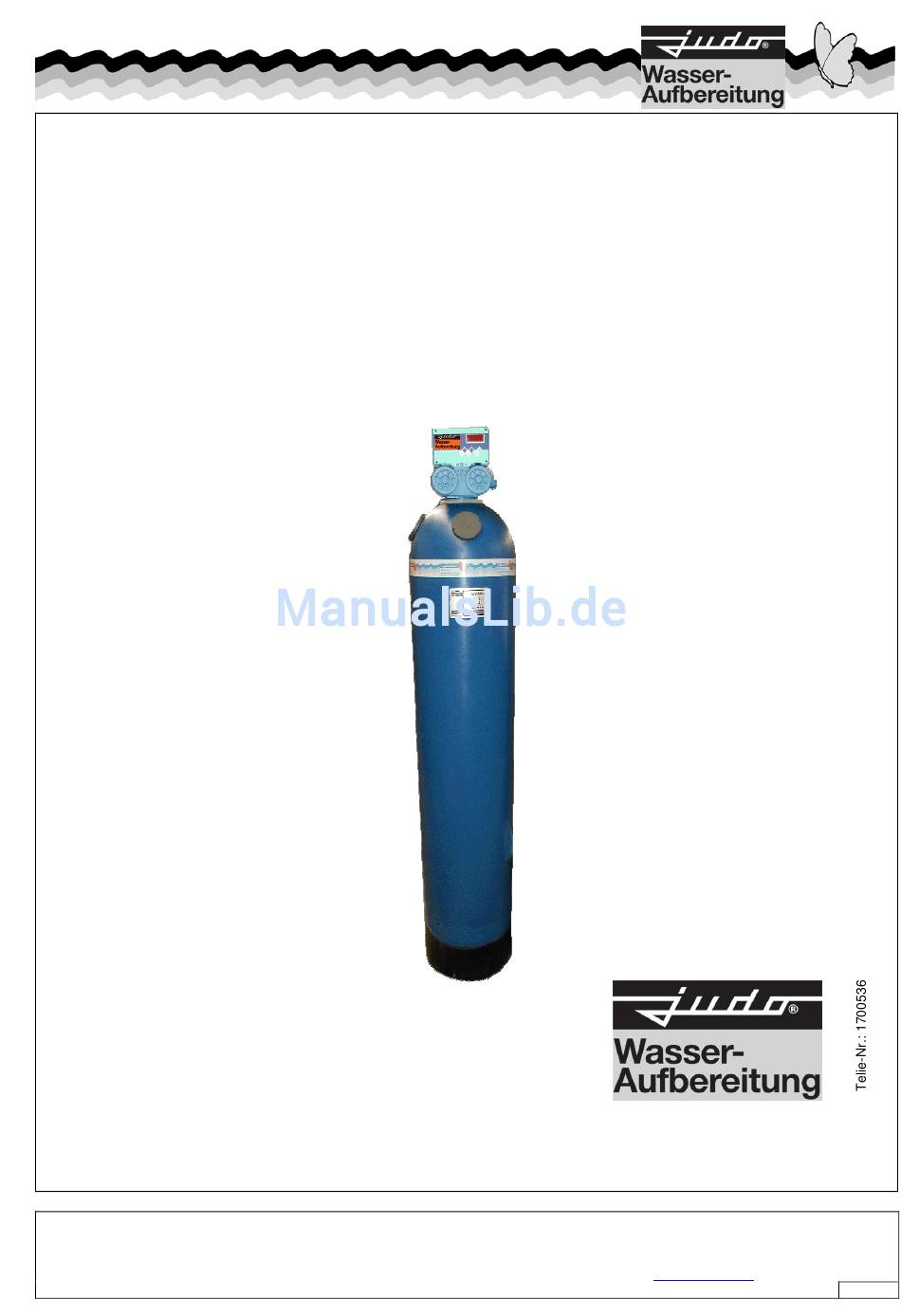

JUDO E-Reihe-Filter Automatik
Bitte dem Betreiber übergeben.
Vor Einbau/Inbetriebnahme durchlesen!
Technische Änderungen vorbehalten.
Erstellungsdatum: 03.12.07
Freigabedatum: 20.12.07
Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A
Änderungen im Interesse des technischen Fortschritts vorbehalten!
JEF-AK 2-6 K-A
Änderungsdatum: 20.12.07
Version: 1.000
JUDO Wasseraufbereitung GmbH
Postfach 380 • D-71351 Winnenden
Tel. (07195) 692-0 • Fax (07195) 692-177
E-Mail:
iwt@judo-online.de
1-24
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Judo JEF-AK 2 K-A
Inhaltszusammenfassung für Judo JEF-AK 2 K-A
- Seite 1 Technische Änderungen vorbehalten. Erstellungsdatum: 03.12.07 Änderungsdatum: 20.12.07 JUDO Wasseraufbereitung GmbH Freigabedatum: 20.12.07 Version: 1.000 Postfach 380 • D-71351 Winnenden Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A Tel. (07195) 692-0 • Fax (07195) 692-177 E-Mail: iwt@judo-online.de Änderungen im Interesse des technischen Fortschritts vorbehalten! 1-24...
-
Seite 2: Inhaltsverzeichnis
Stilllegung............................21 Erstellungsdatum: 03.12.07 Änderungsdatum: 20.12.07 JUDO Wasseraufbereitung GmbH Freigabedatum: 20.12.07 Version: 1.000 Postfach 380 • D-71351 Winnenden Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A Tel. (07195) 692-0 • Fax (07195) 692-177 E-Mail: iwt@judo-online.de Änderungen im Interesse des technischen Fortschritts vorbehalten! 2-24... - Seite 3 Wartungsprotokoll .......................... 24 Erstellungsdatum: 03.12.07 Änderungsdatum: 20.12.07 JUDO Wasseraufbereitung GmbH Freigabedatum: 20.12.07 Version: 1.000 Postfach 380 • D-71351 Winnenden Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A Tel. (07195) 692-0 • Fax (07195) 692-177 E-Mail: iwt@judo-online.de Änderungen im Interesse des technischen Fortschritts vorbehalten! 3-24...
-
Seite 4: Einleitung
Es liegt eine Besonderheit vor! Erstellungsdatum: 03.12.07 Änderungsdatum: 20.12.07 JUDO Wasseraufbereitung GmbH Freigabedatum: 20.12.07 Version: 1.000 Postfach 380 • D-71351 Winnenden Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A Tel. (07195) 692-0 • Fax (07195) 692-177 E-Mail: iwt@judo-online.de Änderungen im Interesse des technischen Fortschritts vorbehalten! 4-24... -
Seite 5: Gewährleistung
• Erstellungsdatum: 03.12.07 Änderungsdatum: 20.12.07 JUDO Wasseraufbereitung GmbH Freigabedatum: 20.12.07 Version: 1.000 Postfach 380 • D-71351 Winnenden Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A Tel. (07195) 692-0 • Fax (07195) 692-177 E-Mail: iwt@judo-online.de Änderungen im Interesse des technischen Fortschritts vorbehalten! 5-24... -
Seite 6: Produktangaben
JEF-AK 3 K-A 8120101 JEF-AK 6 K-A 8120102 Tab. 1: Ausführungen Lieferumfang Filterbehälter aus glasfaserverstärktem Polyester, mit Düsenstab, Ober- und Unterdüse, separate Einfüllöffnung, Filterfüllung. JEF-AK 2 K-A und 3 K-A: JEF-AK 6 K-A: Filterbehälter aus GfK Filterbehälter aus GfK • •... -
Seite 7: Abmessungen
Abb. 1: Abmessungen in mm Modell ∅ ∅ ∅ ∅ D H JEF-AK 2 K-A 254 1425 1570 700 100 25 JEF-AK 3 K-A 355 1797 1942 800 100 25 JEF-AK 6 K-A 522 1811 2053 950 125 40 Tab. 2: Abmessungen in mm Erstellungsdatum: 03.12.07... -
Seite 8: Betriebsdaten
Rohwasserqualität nach der Anlage entsprechend eingedrosselt werden müssen. Einsatzgebiet Die JUDO-E-Reihe-Automatik-Filter Typ JEF-AK werden überall dort eingesetzt, wo Chorverbindungen und andere organische Verunreinigungen geruchliche und geschmackliche Beeinträchtigungen des Wassers hervorrufen. Die Auslegung der max. Durchflussleistung sollte immer auf der Basis einer Wasseranalyse und entsprechender Fachberatung erfolgen. -
Seite 9: Einbau
4 Einbau Anforderungen an den Einbauort Der JUDO-E-Reihe-Automatik-Filter ist an einem trockenen und frostsicheren Ort zu installieren. Ein Abwasseranschluss gemäß DIN 1986 (z.B. Bodenablauf) muss vorhanden sein, um das Rückspülwasser abzuführen. Ein elektr. Anschluss (230VAC/50Hz) sollte in unmittelbarer Nähe des Filters sein. Der elektr. Anschluss muss durch einen Fachmann in Übereinstimmung mit den örtlichen Vorschriften des VDE bzw. -
Seite 10: Installationsbeispiel
Steuerwasser zum Kanal zu führen. Dabei auf freien Auslauf achten! Erstellungsdatum: 03.12.07 Änderungsdatum: 20.12.07 JUDO Wasseraufbereitung GmbH Freigabedatum: 20.12.07 Version: 1.000 Postfach 380 • D-71351 Winnenden Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A Tel. (07195) 692-0 • Fax (07195) 692-177 E-Mail: iwt@judo-online.de Änderungen im Interesse des technischen Fortschritts vorbehalten! 10-24... -
Seite 11: Anschluss Der Filteranlage
4 = Einfüllöffnung Erstellungsdatum: 03.12.07 Änderungsdatum: 20.12.07 JUDO Wasseraufbereitung GmbH Freigabedatum: 20.12.07 Version: 1.000 Postfach 380 • D-71351 Winnenden Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A Tel. (07195) 692-0 • Fax (07195) 692-177 E-Mail: iwt@judo-online.de Änderungen im Interesse des technischen Fortschritts vorbehalten! 11-24... -
Seite 12: Anschluss Der Steuerleitungen Bei Jef-Ak 6 K-A
Mehrwegeventils. Erstellungsdatum: 03.12.07 Änderungsdatum: 20.12.07 JUDO Wasseraufbereitung GmbH Freigabedatum: 20.12.07 Version: 1.000 Postfach 380 • D-71351 Winnenden Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A Tel. (07195) 692-0 • Fax (07195) 692-177 E-Mail: iwt@judo-online.de Änderungen im Interesse des technischen Fortschritts vorbehalten! 12-24... -
Seite 13: Einfüllen Des Filtermaterials
Abb. 6: Füllschema JEF-AK 2-6 K-A Erstellungsdatum: 03.12.07 Änderungsdatum: 20.12.07 JUDO Wasseraufbereitung GmbH Freigabedatum: 20.12.07 Version: 1.000 Postfach 380 • D-71351 Winnenden Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A Tel. (07195) 692-0 • Fax (07195) 692-177 E-Mail: iwt@judo-online.de Änderungen im Interesse des technischen Fortschritts vorbehalten! 13-24... - Seite 14 Erstellungsdatum: 03.12.07 Änderungsdatum: 20.12.07 JUDO Wasseraufbereitung GmbH Freigabedatum: 20.12.07 Version: 1.000 Postfach 380 • D-71351 Winnenden Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A Tel. (07195) 692-0 • Fax (07195) 692-177 E-Mail: iwt@judo-online.de Änderungen im Interesse des technischen Fortschritts vorbehalten! 14-24...
-
Seite 15: Inbetriebnahme
Die bei der Inbetriebnahme einzustellenden Daten sind den jeweiligen Betriebsbedingungen anzupassen! Die bei der Inbetriebnahme eingestellten Daten sind im Protokoll (siehe Kap. 9.2 ) einzutragen! Die Inbetriebnahme sollte ausschließlich durch den JUDO-Kundendienst ausgeführt werden! Erstinbetriebnahme 1. Absperrarmatur im Filtereingang langsam öffnen. -
Seite 16: Beschreibung Der Steuerung
Abb. 7: Ansicht Steuerung Erstellungsdatum: 03.12.07 Änderungsdatum: 20.12.07 JUDO Wasseraufbereitung GmbH Freigabedatum: 20.12.07 Version: 1.000 Postfach 380 • D-71351 Winnenden Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A Tel. (07195) 692-0 • Fax (07195) 692-177 E-Mail: iwt@judo-online.de Änderungen im Interesse des technischen Fortschritts vorbehalten! 16-24... -
Seite 17: Einstellen Der Aktuellen Uhrzeit
Abspeicherung der geänderten Werte erfolgt! Erstellungsdatum: 03.12.07 Änderungsdatum: 20.12.07 JUDO Wasseraufbereitung GmbH Freigabedatum: 20.12.07 Version: 1.000 Postfach 380 • D-71351 Winnenden Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A Tel. (07195) 692-0 • Fax (07195) 692-177 E-Mail: iwt@judo-online.de Änderungen im Interesse des technischen Fortschritts vorbehalten! 17-24... - Seite 18 Werte sind somit gespeichert! Erstellungsdatum: 03.12.07 Änderungsdatum: 20.12.07 JUDO Wasseraufbereitung GmbH Freigabedatum: 20.12.07 Version: 1.000 Postfach 380 • D-71351 Winnenden Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A Tel. (07195) 692-0 • Fax (07195) 692-177 E-Mail: iwt@judo-online.de Änderungen im Interesse des technischen Fortschritts vorbehalten! 18-24...
- Seite 19 Die Programmschritte sind mit der „verdeckten“ Taste zu überspringen! Erstellungsdatum: 03.12.07 Änderungsdatum: 20.12.07 JUDO Wasseraufbereitung GmbH Freigabedatum: 20.12.07 Version: 1.000 Postfach 380 • D-71351 Winnenden Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A Tel. (07195) 692-0 • Fax (07195) 692-177 E-Mail: iwt@judo-online.de Änderungen im Interesse des technischen Fortschritts vorbehalten! 19-24...
-
Seite 20: Zeiten Für Rückspülung Und Erstfiltrat
Null gesetzt. Erstellungsdatum: 03.12.07 Änderungsdatum: 20.12.07 JUDO Wasseraufbereitung GmbH Freigabedatum: 20.12.07 Version: 1.000 Postfach 380 • D-71351 Winnenden Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A Tel. (07195) 692-0 • Fax (07195) 692-177 E-Mail: iwt@judo-online.de Änderungen im Interesse des technischen Fortschritts vorbehalten! 20-24... -
Seite 21: Störungen
• Filterablauf verblockt ergänzen Tab. 8: Maßnahmen im Störfall Kann die Störung aufgrund der in Tab. 8 aufgeführten Hinweise nicht behoben werden, so ist der JUDO-Kundendienst oder eine autorisierte Fachfirma anzufordern. Kundendienst-Zentrale: Stempel Installationsfirma: JUDO-Wasseraufbereitung GmbH Hohreuschstraße 39-41 D-71364 Winnenden... -
Seite 22: Ersatzteilliste
Auf Anfrage! Erstellungsdatum: 03.12.07 Änderungsdatum: 20.12.07 JUDO Wasseraufbereitung GmbH Freigabedatum: 20.12.07 Version: 1.000 Postfach 380 • D-71351 Winnenden Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A Tel. (07195) 692-0 • Fax (07195) 692-177 E-Mail: iwt@judo-online.de Änderungen im Interesse des technischen Fortschritts vorbehalten! 22-24... -
Seite 23: Wartung
9 Wartung Nach DIN 1988 Teil 8 bedarf jede technische Anlage einer regelmäßigen Wartung. Diese Wartung sollte grundsätzlich durch den JUDO-Kundendienst oder eine autorisierte Fachfirma ausgeführt werden, die auch den Austausch der Verschleißteile durchführt. Die Filteranlage sollte mindestens halbjährlich gewartet werden. Je nach Wasserbeschaffenheit kann das Wartungsintervall dann verlängert oder verkürzt werden. -
Seite 24: Wartungsprotokoll
Wartungsprotokoll Erstellungsdatum: 03.12.07 Änderungsdatum: 20.12.07 JUDO Wasseraufbereitung GmbH Freigabedatum: 20.12.07 Version: 1.000 Postfach 380 • D-71351 Winnenden Betriebsanleitung: JUDO E-Reihe-Filter JEF-AK 2-6 K-A Tel. (07195) 692-0 • Fax (07195) 692-177 E-Mail: iwt@judo-online.de Änderungen im Interesse des technischen Fortschritts vorbehalten! 24-24...
