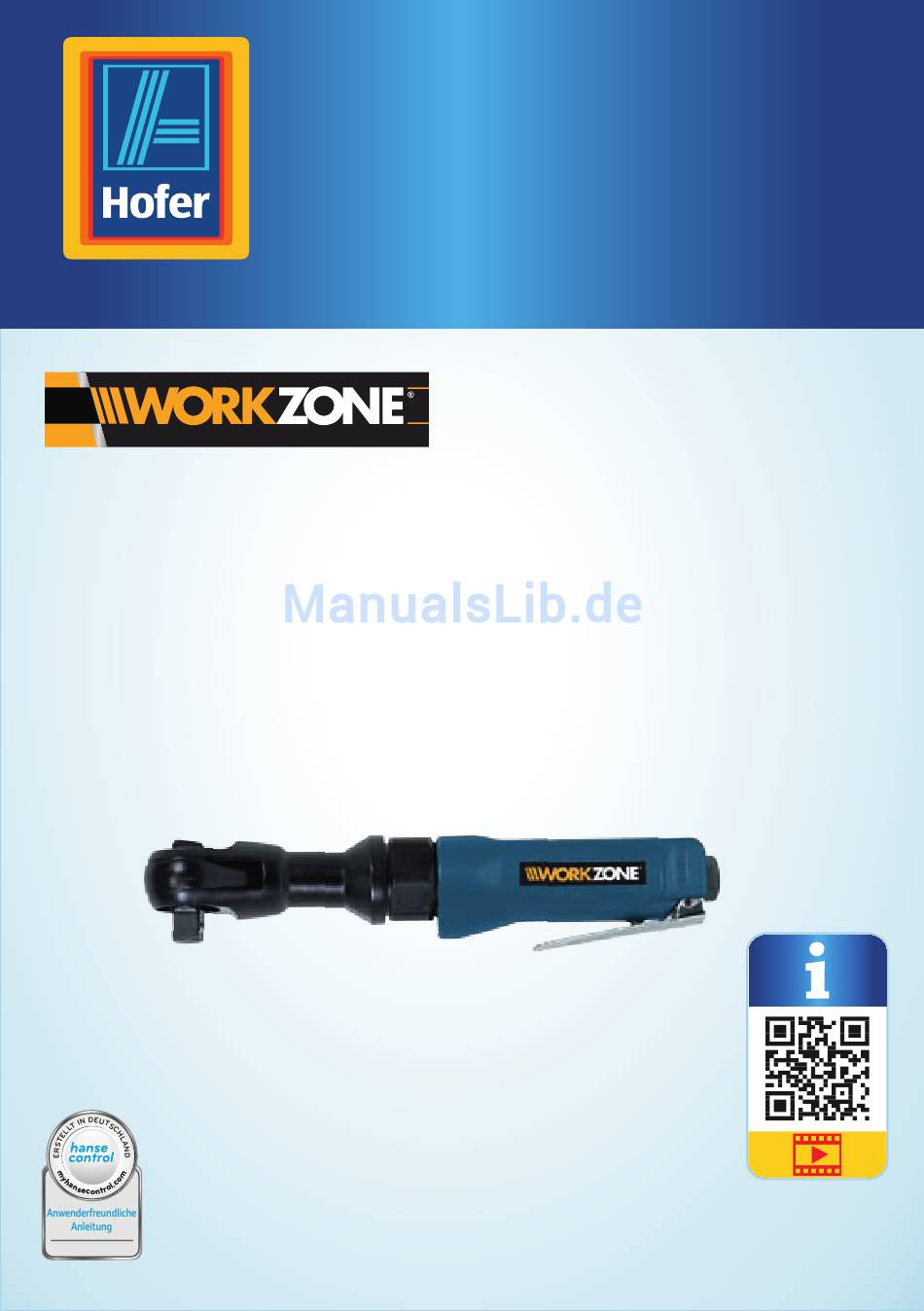

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. DRUCKLUFT- RATSCHENSCHRAUBER Originalbetriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen, oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR= Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Verwendung ................5 Lieferumfang/Teileliste ............6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................8 Bestimmungsgemäßer Gebrauch ........8 Allgemeine Sicherheitshinweise für Druckluftwerkzeuge ............9 Spezielle Sicherheitshinweise für den Ratschenschrauber ..........10 Zusätzliche Sicherheitshinweise für pneumatische Maschinen ..........15 Besondere Sicherheitshinweise .......... -
Seite 6: Lieferumfang/Teileliste
Lieferumfang/Teileliste Federkugel (Aufnahme) Aufnahme Abzugshebel Griff Lufteinlass Stecknippel Kardangelenk Verlängerung Adapter (Schraubendrehereinsätze) Ölflasche (leer) Dichtband Stecknüsse, 7 Stück Schraubendrehereinsätze, 3 Stück Schalter Rotationsrichtung... -
Seite 7: Allgemeines
Allgemeines Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Druckluft- Ratschenschrauber. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Um die Verständlichkeit zu erhöhen, wird der Druckluft-Ratschenschrauber im Folgenden nur „Ratschenschrauber“ genannt. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den Ratschenschrauber einsetzen. -
Seite 8: Sicherheit
Sicherheit Sicherheit Lesen Sie die Bedienungsanleitung. Tragen Sie eine Schutzbrille. Tragen Sie Gehörschutz. Tragen Sie geeignete Schutzhandschuhe. Der maximale Arbeitsdruck beträgt 6,3 bar. Die Werkzeugaufnahme ist für 1/2"-Steckeinsätze konzipiert. Die Drehzahl ist variabel. Sicherheit Bestimmungsgemäßer Gebrauch Der Ratschenschrauber ist eine handgehaltene pneumatische Maschine und mit einer Vierkantaufnahme für 1/2“... -
Seite 9: Allgemeine Sicherheitshinweise Für Druckluftwerkzeuge
Sicherheit Sicherheit Es darf nur Zubehör verwendet werden, das für den Ratschenschrauber geeignet ist. Personen, die den Ratschenschrauber bedienen und Wartungsarbeiten durchführen, müssen mit diesem vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Vorschriften in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten. -
Seite 10: Spezielle Sicherheitshinweise Für Den Ratschenschrauber
Sicherheit Sicherheit Spezielle Sicherheitshinweise für den Ratschenschrauber Hinweis: Die folgenden Gefährdungen sind für den allgemeinen Gebrauch von handgehaltenen Ratschenschraubern vorhersehbar. Der Benutzer sollte die aufgrund der einzelnen Verwendungsarten gegebenen speziellen Risiken bewerten. Gefährdungen durch herausgeschleuderte Teile − Bei einem Bruch des Werkstücks oder von Zubehörteilen oder gar der Maschine selbst können Teile mit hoher Geschwindigkeit herausgeschleudert werden. -
Seite 11: Gefährdungen Durch Wiederholte Bewegungen
Sicherheit Sicherheit − Die Bedienungsperson und das Wartungspersonal müssen physisch in der Lage sein, die Größe, die Masse und die Leistung des Ratschenschraubers zu handhaben. − Halten Sie den Ratschenschrauber richtig; seien Sie bereit, den üblichen oder plötzlichen Bewegungen entgegenzuwirken – halten Sie den Ratschenschrauber mit beiden Händen. -
Seite 12: Gefährdungen Durch Zubehörteile
Sicherheit Sicherheit Gefährdungen durch Zubehörteile − Trennen Sie den Ratschenschrauber von der Druckluftquelle bevor Sie das Maschinenwerkzeug oder Zubehörteile wechseln. − Berühren Sie nicht Fassungen oder Zubehörteile während des Schraubvorgangs, weil dies die Gefahr von Schnitten, Verbrennungen oder Verletzungen durch Schwingungen erhöhen kann. −... -
Seite 13: Gefährdungen Durch Lärm
Sicherheit Sicherheit Gefährdungen durch Staub und Dämpfe − Die beim Einsatz des Ratschenschraubers entstehenden Stäube und Dämpfe können gesundheitliche Schäden (wie z. B. Krebs, Geburtsfehler, Asthma und/oder Dermatitis) verursachen; es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und entsprechende Regelungsmechanismen umzusetzen. −... -
Seite 14: Gefährdungen Durch Schwingungen
Sicherheit Sicherheit − Der Ratschenschrauber ist nach den in dieser Bedienungsanleitung enthaltenen Empfehlungen zu betreiben und zu warten, um eine unnötige Erhöhung des Lärmpegels zu vermeiden. − Die Verbrauchsmaterialien/Maschinenwerkzeuge sind den Empfehlungen dieser Bedienungsanleitung entsprechend auszuwählen, zu warten und zu ersetzen, um eine unnötige Erhöhung des Lärmpegels zu vermeiden. -
Seite 15: Zusätzliche Sicherheitshinweise Für Pneumatische Maschinen
Sicherheit Sicherheit Zusätzliche Sicherheitshinweise für pneumatische Maschinen − Druckluft kann ernsthafte Verletzungen verursachen. − Sorgen Sie im Falle, dass der Ratschenschrauber nicht gebraucht wird, sowie vor dem Austausch von Zubehörteilen oder vor der Ausführung von Reparaturarbeiten dafür, dass die Druckluftzufuhr geschlossen ist, der Luftschlauch nicht unter Druck steht und dass der Ratschenschrauber von der Druckluftzufuhr getrennt ist. -
Seite 16: Besondere Sicherheitshinweise
Ratschenschrauber und Lieferumfang prüfen Ratschenschrauber und Lieferumfang prüfen − Der Betrieb mit Pressluftflaschen ist nicht erlaubt. − Der Betrieb von Druckluftwerkzeugen mit Sauerstoff oder brennbaren Gasen ist verboten. Es besteht Feuer- und Explosionsgefahr. − Der Anschluss darf nur über eine Schnellkupplung erfolgen. Besondere Sicherheitshinweise −... -
Seite 17: Montage
Montage Montage Montage WARNUNG! Verletzungsgefahr! Unsachgemäße Handhabung des Ratschenschraubers kann zu schweren Verletzungen führen. − Trennen Sie den Ratschenschrauber unbedingt von der Druckluftquelle, bevor Sie Einstellungen vornehmen, Steckeinsätze montieren oder wechseln und Wartungsarbeiten ausführen. Stecknippel montieren (siehe Abb. A und B). 1. -
Seite 18: Ratschenschrauber Schmieren
Montage Montage Verlängerung oder Kardangelenk montieren − Schieben Sie die Verlängerung bzw. das Kardangelenk auf die Aufnahme bis die Federkugel der Aufnahme in das Loch der Verlängerung bzw. des Kardangelenks einrastet (siehe Abb. A und E). − Schieben Sie die Stecknuss auf den Innenvierkant der Verlängerung bzw. -
Seite 19: Ratschenschrauber Verwenden
Ratschenschrauber verwenden Ratschenschrauber verwenden Ratschenschrauber verwenden Ratschenschrauber an eine Druckluftquelle anschließen WARNUNG! Verletzungsgefahr! Unsachgemäße Handhabung des Ratschenschraubers kann zu schweren Verletzungen und zur Beschädigung des Ratschenschraubers führen. − Warten Sie vor dem Anschluss des Ratschenschraubers an eine Druckluftquelle, bis sich der richtige Arbeitsdruck (3–6 bar) vollständig aufgebaut hat. -
Seite 20: Rotationsrichtung Einstellen
Ratschenschrauber verwenden Ratschenschrauber verwenden Rotationsrichtung einstellen WARNUNG! Verletzungsgefahr! Unsachgemäße Handhabung des Ratschenschraubers kann zu schweren Verletzungen führen. − Versuchen Sie niemals die Rotationsrichtung umzuschalten während die Maschine eingeschaltet ist. Mit Hilfe des Schalters für die Rotationsrichtung können Sie einstellen, in welche Richtung der Ratschenschrauber rotiert. -
Seite 21: Anziehen Und Lösen Von Schraubverbindungen
Ratschenschrauber verwenden Ratschenschrauber verwenden Anziehen und Lösen von Schraubverbindungen WARNUNG! Verletzungsgefahr! Unsachgemäße Handhabung des Ratschenschraubers kann zu schweren Verletzungen führen. − Tragen Sie bei der Benutzung des Druckluft-Ratschenschraubers persönliche Schutzausrüstung wie Schutzbrillen, Schutzhandschuhe und Gehörschutz. − Überschreiten Sie den Bemessungsluftdruck nicht und halten Sie die Druckluftzufuhr sauber und frei von Kondensat. -
Seite 22: Reinigung Und Wartung
Reinigung und Wartung Reinigung und Wartung Reinigung und Wartung WARNUNG! Verletzungsgefahr! Unsachgemäße Handhabung des Ratschenschraubers kann zu schweren Verletzungen führen. − Trennen Sie den Ratschenschrauber von der Druckluftquelle, bevor Sie Reinigungs- oder Wartungsarbeiten am Ratschenschrauber durchführen. Reinigung HINWEIS! Beschädigunsgefahr! Unsachgemäße Handhabung kann zur Beschädigung des Ratschenschraubers führen. -
Seite 23: Fehlersuche
Arbeitsdruck nicht überschritten Leistung. werden darf. Schließen Sie das Werkzeug an eine stärkere Druckluftquelle an. Technische Daten Modell: RP7412 Bemessungsluftdruck: 6,3 bar / 90 psi Bemessungsdrehzahl: 160 min Arbeitsdruck: max. 6,3 bar / 90 psi Masse: ca. 1,2 kg... -
Seite 24: Geräusch-/Vibrationsinformation
Geräusch-/Vibrationsinformation Geräusch-/Vibrationsinformation Geräusch-/Vibrationsinformation WARNUNG! Gesundheitsgefahr! − Tragen Sie bei der Arbeit einen Gehörschutz und angemessene Schutzkleidung. Geräuschemissionswerte Gemessen gemäß EN ISO 15744. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen). -
Seite 25: Entsorgung
Entsorgung Entsorgung − Befindet sich das Gerät in einem guten Zustand bzw. wurde es ordnungsgemäß gewartet − Wie und für welches Material das Gerät verwendet wird − Verwendung des richtigen Zubehörs und dessen einwandfreier Zustand − Fester Halt des Gerätes durch den Anwender −... -
Seite 26: Konformitätserklärung
Verkehr gebracht wurde. Vom Endbenutzer nachträglich angebrachte Teile und/ oder nachträglich vorgenommene Eingriffe bleiben unberücksichtigt. Druckluft Ratschenschrauber Produktbezeichnung / Funktion: RP7412 Typen- / Modellbezeichnung: 93-734 2016 Seriennummer/Chargennummer: WORKZONE Druckluft Ratschenschrauber Handelsbezeichnung: Einschlägige EG-Richtlinien: - EG-Maschinenrichtlinie 2006/42/EG Angewandte harmonisierte Normen: EN ISO 11148-6:2012 Anif, 01-02-2016 Ben Shields... -
Seite 27: Garantiekarte
Nachdem Sie den Hersteller KUNDENDIENST kontaktiert haben und aufgefordert 0043 6246 72091 60 wurden, das defekte Produkt service@walter-werkzeuge.com zurückzuschicken, senden Sie die MODELL: RP7412 ARTIKELNUMMER: 93045 03/2016 ausgefüllte Garantiekarte zusammen Hotline: Zum regulären Festnetztarif Ihres Telefonanbieters. mit dem defekten Produkt. JAHRE... -
Seite 28: Garantiebedingungen
Garantiebedingungen Sehr geehrter Kunde! Die Hofer Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetz- lichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten TIPP: Bevor Sie Ihr Gerät einsenden, wenden Sie sich telefonisch,... - Seite 29 Da bin ich mir sicher. Made in China VERTRIEBEN DURCH: Walter Werkzeuge Salzburg GmbH Gewerbeparkstraße 9 5081 Anif AUSTRIA KUNDENDIENST 0043 6246 72091 60 service@walter-werkzeuge.com JAHRE MODELL: RP7412 ARTIKELNUMMER: 93045 03/2016 GARANTIE...
