Montageanleitung ECblue

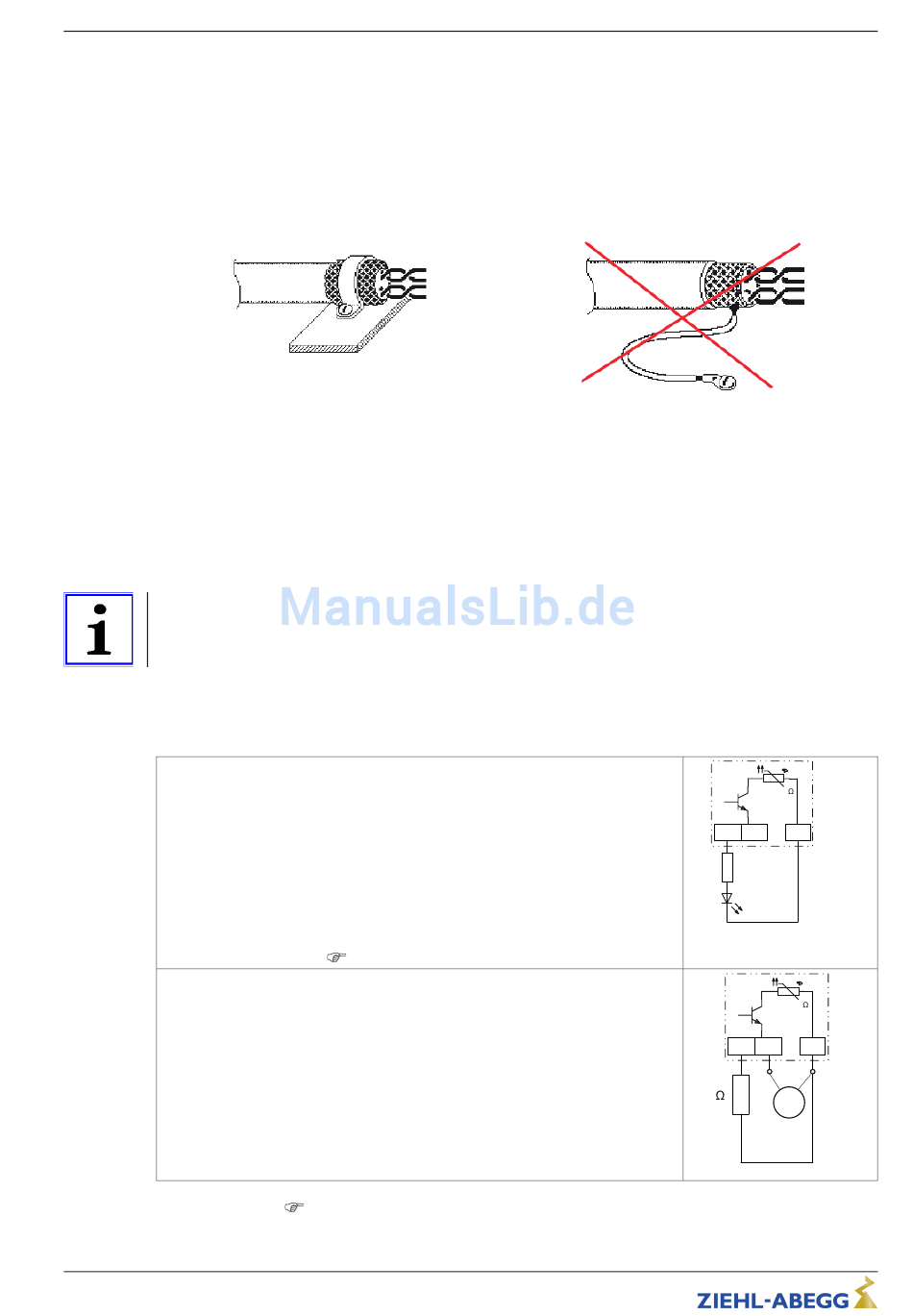

Schirmung

Die Verwendung von geschirmten Leitungen wird im Normalfall nicht gefordert, bietet aber einen
hohen Schutz gegen elektromagnetische Störungen, besonders gegen hohe Frequenzen. Die Wirk-
samkeit der Abschirmung hängt jedoch von einer sorgfältigen Installation der Leitung ab.
Werden geschirmte Leitungen verwendet, sollte der Schirm mindestens auf einer Seite an "PE"
aufgelegt sein (vorzugsweise am Masteranschluss). Bei beidseitiger Kontaktierung des Schirms sind
eventuell auftretende Ausgleichsströme zu beachten!
Default Schnittstellenparameter
Baudrate
Bits
Parität
Stopbits
Handshake
Information
Bei Unklarheiten kann unser Technisches Informationsblatt "Netzwerkaufbau MODBUS" R-TIL08_01
über unsere Supportabteilung V-STE für Regelsysteme - Lufttechnik angefordert werden. Dieses
enthält detaillierte Informationen zum Thema "MODBUS".
5.14

Open-Collector Ausgang "A1" (Status / Tacho)

Open-Collector Impulsausgang zur Statusanzeige oder Drehzahlanzeige.
Statusanzeige (Funktion bei Werkseinstellung)
Abhängig vom Betriebszustand des Gerätes wird der Ausgang "A1" für eine
bestimmte Anzahl von Impulsen auf GND Potenzial geschaltet.
Über dieses digital codierte Signal kann der Status des Gerätes angezeigt wer-
den.
Mit der Ausgangsspannung "10 V" kann über einen Pull-Up-Widerstand eine
Standard-LED / Low-Power-LED angesteuert werden.
Diese leuchtet, wenn der Ausgang "A1 Status Out OC" (OC = Open-Collector) auf
GND Potenzial liegt.
Die Auslegung des Pull-Up Widerstandes ist von der verwendeten LED abhängig.
Erklärung der Blinkcodes:
Tachoausgang
Alternativ kann über den Ausgang "A1" die aktuelle Motordrehzahl ausgegeben
werden).
Die über einen Pull-Up-Widerstand am Ausgang "A1" messbare Frequenz (Tast-
verhältnis 50 : 50), entspricht der Drehzahl des Motors.
Beispiel: 10 Hz x 60 = 600 rpm
A1 weitere Angaben
L-BAL-F055D-D 1634 Index 002
Schirmanschluss richtig
= 19200
= 8
= Even (None, Ausnahme Geräte Landwirtschaft)
= 1
= Kein
Diagnose / Status Out mit Blinkcode.
Technische Daten!
Art.-Nr.
23/50
Elektrische Installation
Schirmanschluss falsch
200...300
10V A1
GND
Pull Up
i_ecblue_a1_status_oc.eps
200...300
10 V
GND
Pull Up
5 k
Hz
n = f x 60
06.11.2013
A 1
06.11.2013
i_ecblue_a1_tacho_oc.eps
