Wir verstehen Wasser.
Filter | Rückspülfilter pureliQ:R, pureliQ:RD
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Grunbeck pureliQ:R

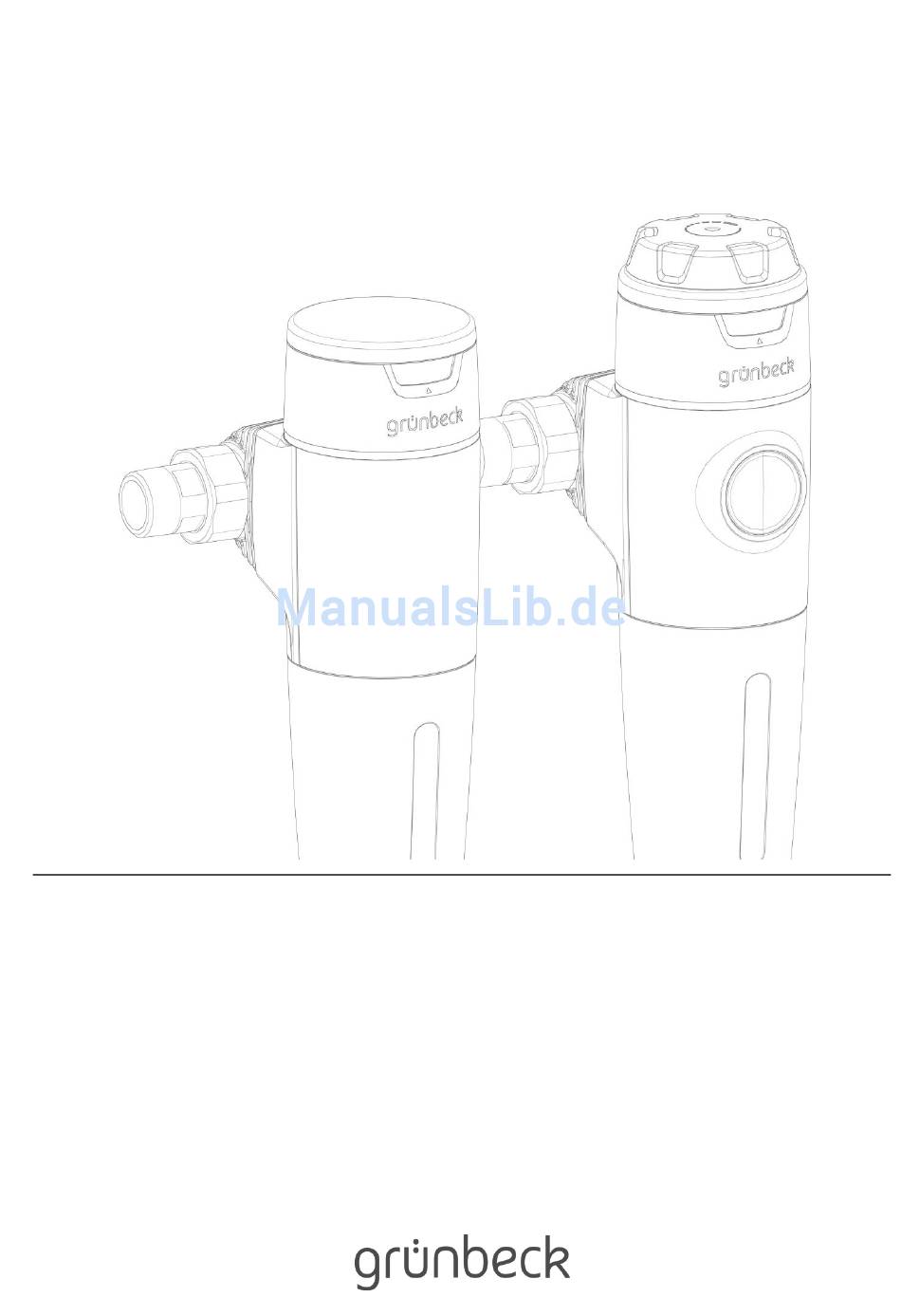

  • Seite 1 Wir verstehen Wasser. Filter | Rückspülfilter pureliQ:R, pureliQ:RD Betriebsanleitung...
  • Seite 2 Zentraler Kontakt Deutschland Vertrieb Telefon 09074 41-0 Service Telefon 09074 41-333 Telefax 09074 41-120 Erreichbarkeit Montag bis Donnerstag 7:00 - 18:00 Uhr Freitag 7:00 - 16:00 Uhr Urheberrecht Das Urheberrecht dieser Betriebsanleitung verbleibt beim Hersteller. Kein Teil dieser Anleitung darf in irgendeiner Form ohne die schriftliche Genehmigung der Grünbeck Wasseraufbereitung GmbH reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Zu dieser Anleitung........... 4 Inbetriebnahme ............20 Mitgeltende Unterlagen ..........4 Produkt in Betrieb nehmen ........20 Zielgruppe ..............4 Einstellen der Monatsanzeige ........20 Aufbewahrung der Unterlagen ........4 Druckminderer einstellen (nur pureliQ:RD)....21 Verwendete Symbole ..........4 Produkt an Betreiber übergeben ......21 Darstellungsregeln .............
  • Seite 4: Zu Dieser Anleitung

    Zu dieser Anleitung Zu dieser Anleitung Mitgeltende Unterlagen Als mitgeltende Unterlagen gelten bei den Rückspülfiltern pureliQ:R und pureliQ:RD folgende Dokumente: ● Es gelten die Anleitungen aller verwendeten Zubehörteile. Zielgruppe Zielgruppe dieser Anleitung ist der Fachhandwerker und der Betreiber. Aufbewahrung der Unterlagen Bewahren Sie diese Anleitung sowie alle mitgeltenden Unterlagen auf, damit sie bei Bedarf zur Verfügung stehen.
  • Seite 5: Darstellungsregeln

    Verwendete Aufzählungszeichen: ● erster Listenpunkt (Ebene 1) • erster Listenpunkt (Ebene 2) • zweiter Listenpunkt (Ebene 2) ● zweiter Listenpunkt (Ebene 1) Gültigkeit der Anleitung Diese Anleitung ist für folgende Produkte gültig: ● Rückspülfilter pureliQ:R ● Rückspülfilter pureliQ:RD 5 | 36...
  • Seite 6: Typenschild

    Zu dieser Anleitung Typenschild Das Typenschild finden Sie vorn vorne gesehen, an der rechten Gehäuseseite. Anfragen oder Bestellungen können schneller bearbeitet werden, wenn Sie die Daten auf dem Typenschild angeben. Ergänzen Sie deshalb die nachfolgende Übersicht, um die notwendigen Daten stets griffbereit zu haben. Pos.
  • Seite 7: Zu Ihrer Sicherheit

    Zu Ihrer Sicherheit Zu Ihrer Sicherheit WARNUNG: Verunreinigung von Trinkwasser durch unsachgemäße Handhabung. ● Es besteht die Gefahr von Infektionskrankheiten. ► Lassen Sie Installation, Inbetriebnahme und halbjährliche Wartung nur durch Fachhandwerker ausführen. Sicherheitsmaßnahmen ● Lesen Sie diese Anleitung aufmerksam durch, bevor Sie ihr Produkt betreiben. ●...
  • Seite 8: Vorschriften

    Zu Ihrer Sicherheit Folgende Signalwörter sind je nach Gefährdungsgrad definiert und können im vorliegenden Dokument verwendet sein: ● GEFAHR bedeutet, dass Tod oder schwere Körperverletzungen eintreten werden, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. ● WARNUNG bedeutet, dass Tod oder schwere Körperverletzungen eintreten können, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
  • Seite 9: Pflichten Des Betreibers

    Zu Ihrer Sicherheit Pflichten des Betreibers Um eine einwandfreie und sichere Funktion des Produktes zu gewährleisten, beachten Sie folgende Vorgaben: ● Beauftragen Sie nur qualifiziertes Fachpersonal wie Fachhandwerker oder Fachfirmen mit der Installation, Inbetriebnahme und Wartung. ● Lassen Sie sich das Produkt vom Fachhandwerker erklären. ●...
  • Seite 10: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung ● Die Rückspülfilter pureliQ:R und pureliQ:RD sind zur Filtration von Trink- und Brauchwasser bestimmt. ● Der Rückspülfilter pureliQ:RD mit Druckminderer ist zusätzlich zur Einstellung des Nachdrucks auf der Entnahmeseite geeignet. ● Die Filter sind im Druck-/ und Unterdruckbereich verwendbar. Die Einstellung des Nachdrucks auf der Entnahmeseite funktioniert nur bei Einsatz im Druckbereich.
  • Seite 11: Produktkomponenten

    Produktbeschreibung Produktkomponenten Pos. Bezeichnung Pos. Bezeichnung Wasserzählerverschraubung Dichtung Klick-Anschlussflansch Druckminderer-Handrad Monatsanzeige Manometer Sichtfenster Rückspülhandrad Schlauchadapter Funktionsbeschreibung Das ungefilterte Trinkwasser strömt durch die Eingangsseite in den Filter und von außen nach innen durch das Filterelement zum Reinwasserausgang. Dabei werden Fremdpartikel mit einer Größe von > 100 µm zurückgehalten. Abhängig von Größe und Gewicht bleiben Fremdpartikel am Filterelement haften oder sie fallen direkt nach unten in die Filterglocke.
  • Seite 12 Produktbeschreibung Richtung zur normalen Filtration. Durch die innovative Grünbeck-Vortex-Technologie werden am Filterelement haftende Partikel gelöst und zum Kanal ausgespült. Der Rückspülvorgang sollte ca. 5 – 10 Sekunden ausgeführt werden. Wenn Partikel auf dem Filterelement verbleiben ist die Rückspülung zu wiederholen. Grünbeck empfiehlt alle zwei Monate eine Rückspülung durchzuführen.
  • Seite 13: Installation

    Installation Installation Die Installation eines Filters ist ein wesentlicher Eingriff in die Trinkwasserinstallation und darf nur von einem Fachhandwerker vorgenommen werden. Der Einbau der pureliQ-Filter erfolgt gemäß DIN EN 806-2 und DIN 1988-200 in der Kaltwasserleitung nach dem Wasserzähler und vor Verteilungsleitungen bzw. den zu schützenden Geräten.
  • Seite 14: Lieferumfang Prüfen

    Wir empfehlen den Einsatz eines GENO-STOP Der Einbauort muss gut zugänglich für Wartungsarbeiten sein. Lieferumfang prüfen Pos. Bezeichnung Pos. Bezeichnung Wasserzählerverschraubungen Dichtungen Rückspülfilter pureliQ:R oder pureliQ:RD Betriebsanleitung Prüfen Sie den Lieferumfang auf Vollständigkeit und eventuelle Beschädigungen. 14 | 36...
  • Seite 15: Produkt Installieren

    Installation Produkt installieren Damit die Wasserleitung ordnungsgemäß beidseitig des Filters mit dem Schutzpotenzialausgleich verbunden ist, empfiehlt es sich, eine entsprechende elektrische Überbrückung nach DIN VDE 0100-540 vorzunehmen. Verwenden Sie zur Montage geeignetes Werkzeug und achten Sie darauf, das Gehäuse mit Ihrem Werkzeug nicht zu zerkratzen. Die transparente Kunststofffolie dient als Transport- und Schmutz-Schutz.
  • Seite 16 Installation 5. Nehmen Sie die Schutzkappen ab. 6. Installieren Sie den Filter spannungsfrei und ziehen Sie die Überwurfmuttern fest 16 | 36...
  • Seite 17 Installation 4.3.2 Rückspülanschluss anbringen Ableitung des Rückspülwassers mit Kanalanschluss und Siphon Installieren Sie den Kanalanschluss (nicht im Lieferumfang enthalten) am unteren Auslass des Filters. Für diese Variante wird der mitgelieferte Schlauchadapter nicht benötigt. Der freie Auslauf für diese Variante ist bereits im Filter integriert. 17 | 36...
  • Seite 18 Installation Ableitung des Rückspülwassers mit Schlauchanschluss 18 | 36...
  • Seite 19 Installation 1. Montieren Sie den Schlauchadapter. 2. Schließen Sie einen Schlauch (nicht im Lieferumfang enthalten) an. Die maximale Schlauchlänge beträgt 4 Meter. Längere Schläuche können zu Druckverlust führen und die Rückspülung beeinträchtigen. HINWEIS: Gefahr einer Verkeimung des Filters. ● Zu geringes Gefälle kann zu Stagnationswasser und somit zu Verkeimung des Filters führen.
  • Seite 20: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Produkt in Betrieb nehmen 1. Öffnen Sie die Absperrventile. 2. Öffnen Sie die nächstgelegene Zapfstelle nach dem Filter maximal. » Der Filter ist entlüftet. 3. Prüfen Sie den Filter auf Dichtheit. » Der Filter ist in Betrieb Einstellen der Monatsanzeige Um keinen Wartungstermin zu verpassen, können Sie durch Drehen der Monatsanzeige den nächsten Termin zur Wartung einstellen.
  • Seite 21: Druckminderer Einstellen (Nur Pureliq:rd)

    Inbetriebnahme Druckminderer einstellen (nur pureliQ:RD) Die Werkseinstellung beim Druckminderer beträgt 4 bar. Sie können diesen Wert folgendermaßen verändern: 1. Öffnen Sie die Entnahmestelle. 2. Stellen Sie den gewünschten Nachdruck am Druckminderer-Handrad durch Drehen ein. 3. Lesen Sie den gemessenen tatsächlichen Nachdruck am Manometer an der Gehäusefront ab.
  • Seite 22: Reinigung, Inspektion, Wartung

    Reinigung, Inspektion, Wartung Reinigung, Inspektion, Wartung WARNUNG: Werden die Intervalle für Inspektion und Wartung nicht eingehalten, kommt es zu übermäßiger Verschmutzung des Filterelementes. ● Gefährdung der Gesundheit durch Verunreinigung des Trinkwassers. ► Halten Sie die Intervalle für Inspektion und Rückspülung des Filterelementes ein. Die Inspektion und Wartung eines Filters ist durch die Norm DIN EN 806-5 vorgeschrieben.
  • Seite 23: Inspektion

    Reinigung, Inspektion, Wartung Inspektion Gemäß DIN EN 806-5 sind die Filter alle 2 Monate einer Inspektion durch den Betreiber zu unterziehen. Überprüfen Sie die Installation auf Dichtheit. Wir empfehlen, eine Rückspülung vorzunehmen. Wartung 6.4.1 Filter rückspülen Wenn Sie keinen Kanalanschluss oder Schlauchanschluss installiert haben, halten Sie einen 10 Liter-Eimer bereit.
  • Seite 24: Verschleißteile

    Reinigung, Inspektion, Wartung 5. Stellen Sie den Termin zur nächsten Wartung durch Einstellen der Monatsanzeige ein. Verschleißteile HINWEIS: Gefahr von Beschädigung der Anlage bei Verwendung von ungeeigneten Verschleißteilen. ● Es drohen Funktionsbeeinträchtigungen, Störungen und der Verlust der Gewährleistung. ► Verwenden Sie nur Original-Verschleißteile. Dichtungen sind Verschleißteile.
  • Seite 25: Service-Kits

    Reinigung, Inspektion, Wartung Service-Kits 6.6.1 Service Kits für Rückspülfilter pureliQ:R Empfohlenes Bezeichnung bestehend aus Bestell-Nr. Tauschintervall  Filterelement 100 µm inkl. Dichtung  Glocken-O-Ring Service Kit I 101 676e 5 Jahre  Rückspülventil inkl. Dichtungen  Federpaket  Service Kit I...
  • Seite 26: Ersatzteile

    Reinigung, Inspektion, Wartung Ersatzteile HINWEIS: Gefahr von Beschädigung der Anlage bei Verwendung von ungeeigneten Ersatzteilen. ● Es drohen Funktionsbeeinträchtigungen, Störungen und der Verlust der Gewährleistung. ► Verwenden Sie nur Original-Ersatzteile. 26 | 36...
  • Seite 27: Störung

    Störung Störung WARNUNG: Gefahr von kontaminiertem Trinkwasser durch ungewollte, starke Verringerung des Druckes. ● Es besteht die Gefahr von Infektionskrankheiten. ► Beseitigen Sie die Störung sofort. Störung Erklärung Abhilfe Die Absperrventile sind Öffnen Sie die Absperrventile Der Wasserdruck an der nicht vollständig geöffnet.
  • Seite 28: Entsorgung

    Entsorgung Entsorgung Die Verpackung, das Produkt und die Zubehörteile nicht in den Hausmüll entsorgen. Beachten Sie bei der Entsorgung die geltenden nationalen Vorschriften. Sorgen Sie dafür, dass die Verpackung, das Produkt und die Zubehörteile einer ordnungsgemäßen Entsorgung zugeführt werden. 28 | 36...
  • Seite 29: Technische Daten

    Technische Daten Technische Daten Anschlussdaten pureliQ:R pureliQ:RD Anschlussnennweite DN 20 DN 25 DN 32 DN 20 DN 25 DN 32 Anschlussgröße ¾" 1" 1¼" ¾" 1" 1¼" Kanalanschluss DN 50 Maße und Gewichte A Bauhöhe [mm] bis Mitte Anschluss B Einbaulänge...
  • Seite 30 Technische Daten Druckverlustkurve Feinfilter pureliQ:R Pos. Bezeichnung Pos. Bezeichnung Differenzdruck [bar] Durchfluss [m³/h] 30 | 36...
  • Seite 31: Sonstige Informationen

    Sonstige Informationen Sonstige Informationen 10.1 Begriffserklärungen Trinkwasser Trinkwasser ist alles Wasser, das im häuslichen Bereich zum Trinken und für andere Lebensmittelzwecke, zur Körperpflege und -reinigung sowie zur Reinigung von Gegenständen, die nicht nur vorübergehend mit Lebensmitteln oder dem menschlichen Körper in Kontakt kommen, bestimmt ist.
  • Seite 32: Betriebshandbuch

    Betriebshandbuch Betriebshandbuch ● Produktbezeichnung: Rückspülfilter pureliQ:____ ● Bestell-Nr.: 101 ___ ● Serien-Nr.: ________________ Datum Durchgeführte Arbeiten Unterschrift 32 | 36...
  • Seite 33: Notizen

    Betriebshandbuch Notizen 33 | 36...
  • Seite 34 Notizen 34 | 36...
  • Seite 36 Grünbeck Wasseraufbereitung GmbH Josef-Grünbeck-Straße 1 89420 Höchstädt a. d. Donau +49 9074 41-0 +49 9074 41-100 info@gruenbeck.de Mehr Infos unter www.gruenbeck.de www.gruenbeck.de...
