Gemäß DIN 1988-8 sind rückspülbare
8 Inspektion /
Filter alle zwei Monate einer Inspektion
Wartung
und Wartung zu unterziehen. Der
Betreiber hat hierbei eine Rückspülung
durchzuführen. Ebenfalls ist der Filter
auf Dichtheit zu kontrollieren. Defekte
Bauteile sind durch Fachpersonal auszu-
tauschen.
Wenn aufgrund zunehmender Ver-
Rückspülung
schmutzung des Filterelementes der
Wasserdruck im Leitungsnetz nachlässt,
ist eine Rückspülung durchzuführen,
spätestens alle 2 Monate. Hierbei Spül-
griff (siehe Abb. 5) in Pfeilrichtung bis
zum Anschlag drehen. Auf dieser Positi-
on Spülgriff ca. 5 -10 sec. halten. An-
schließend Spülgriff zurückdrehen. Bei
hartnäckiger Verschmutzung mehrere
Rückspülungen durchführen. Spülgriff
nicht über den Anschlag drehen, da
Gerät Schaden nehmen kann!
Abb. 5: Rückspüleinheit
9 Ersatzteile
Bezeichnung
Dichtungssatz zu
®
BOXER
/FS-B
Druckmindererkartusche
Filterelement 100 µm
R/RD, A/AD
Rückspüleinheit R/RD
Ersatz-Filterglocke (RSF)
Verbrauchsartikel und Ersatzteile sind
über den sanitären Fachhandel oder den
zuständigen Grünbeck-Kundendienst zu
beziehen.
Bei Anfragen geben Sie den Filtertyp,
die Filtergröße und die Seriennummer
(auf dem Typenschild oder auf der Origi-
nalverpackung ersichtlich) an.
Hinweis: Das Filterelement und die
Dichtungen sind Verschleißteile.
Obwohl es sich um Verschleißteile
handelt, übernehmen wir bei diesen
Teilen eine eingeschränkte Gewährleis-
tungsfrist von 6 Monaten.
10
Zubehör
Druckverlustkurve
1,5
1,0
Best.-Nr.
101 635e
107 605
0,5
101 632e
101 633e
101 638e
0,0
0
2
Rückspülwassermenge bei ca. 10 Sek. Rückspüldauer
3
2,5
2
1,5
1
0,5
0
2
4
Bezeichnung
Best.-Nr.
Differenzdrucküberwachung
auf
des Filters
Anfrage
Einlegeteil mit Rückschlag-
101 644e
ventil 1"
Umrüstbausatz auf anderes
auf
®
Modell der BOXER
-Baureihe
Anfrage
Einlegeteile für den Austausch eines
älteren Grünbeck Filters auf einen
®
BOXER
.
Einlegeteil für
Best.-Nr.
FS 1"/Ultra 99 R
1"
101 647e
¾"
101 862
Anschlussflansch
1"
101 646e
A + D (V.2, V.3)
1¼"
101 864
Anschlussflansch D
1"
101 865
(V1) geliefert bis
Bj. 06/99
1 ¼"
101 866
DN 25 R/A
DN 20 R/A
DN 32 R/A
4
6
8
10
12
Durchfluss [m³/h]
10
9
8
7
6
5
5
3
2
1
0
6
8
10
12
14
16
Vordruck [bar]
3

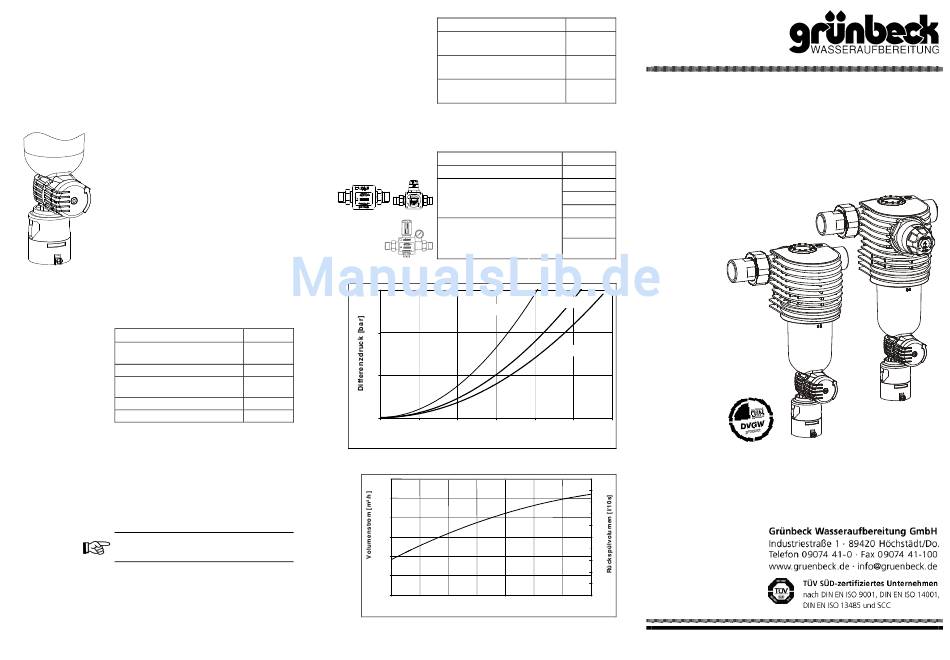

Betriebsanleitung

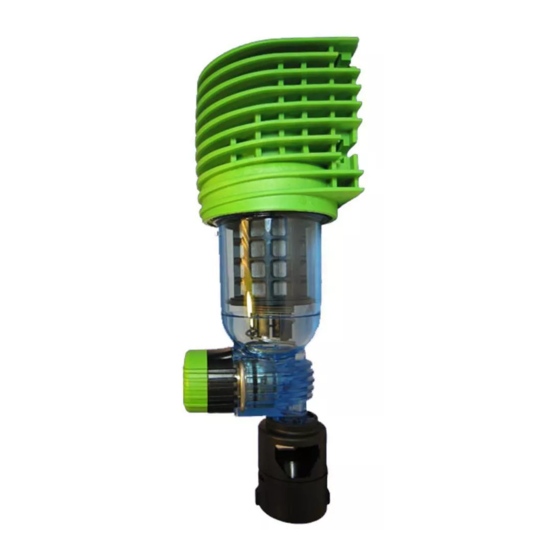

Rückspülfilter BOXER
S t a n d J u l i 2 0 0 8
Bestell-Nr. 054 101 394
®
R / RD
