8.4 Schlittenführung Nachstellung
Alle Schlitten sind mit nachstellbaren Keilleisten ausgestattet.
Lösen Sie die hintere Klemmschraube(C, Fig 27) eine
Umdrehung.
Stellen Sie an der vorderen Klemmschraube ca. ¼
Umdrehung nach.
Prüfen Sie das Schlittenspiel und wiederholen Sie nach
Bedarf.
Ziehen Sie die hintere Klemmschraube nur leicht fest.

8.5 Bettschlitten Nachstellung

Lösen Sie die 4 Muttern (A, Fig 27).
Ziehen Sie die 4 Gewindestifte (B) gleichmäßig nach.
Prüfen Sie das Schlittenspiel und wiederholen Sie nach
Bedarf.
Blockieren Sie die Gewindestifte und ziehen Sie die Muttern
fest.
30

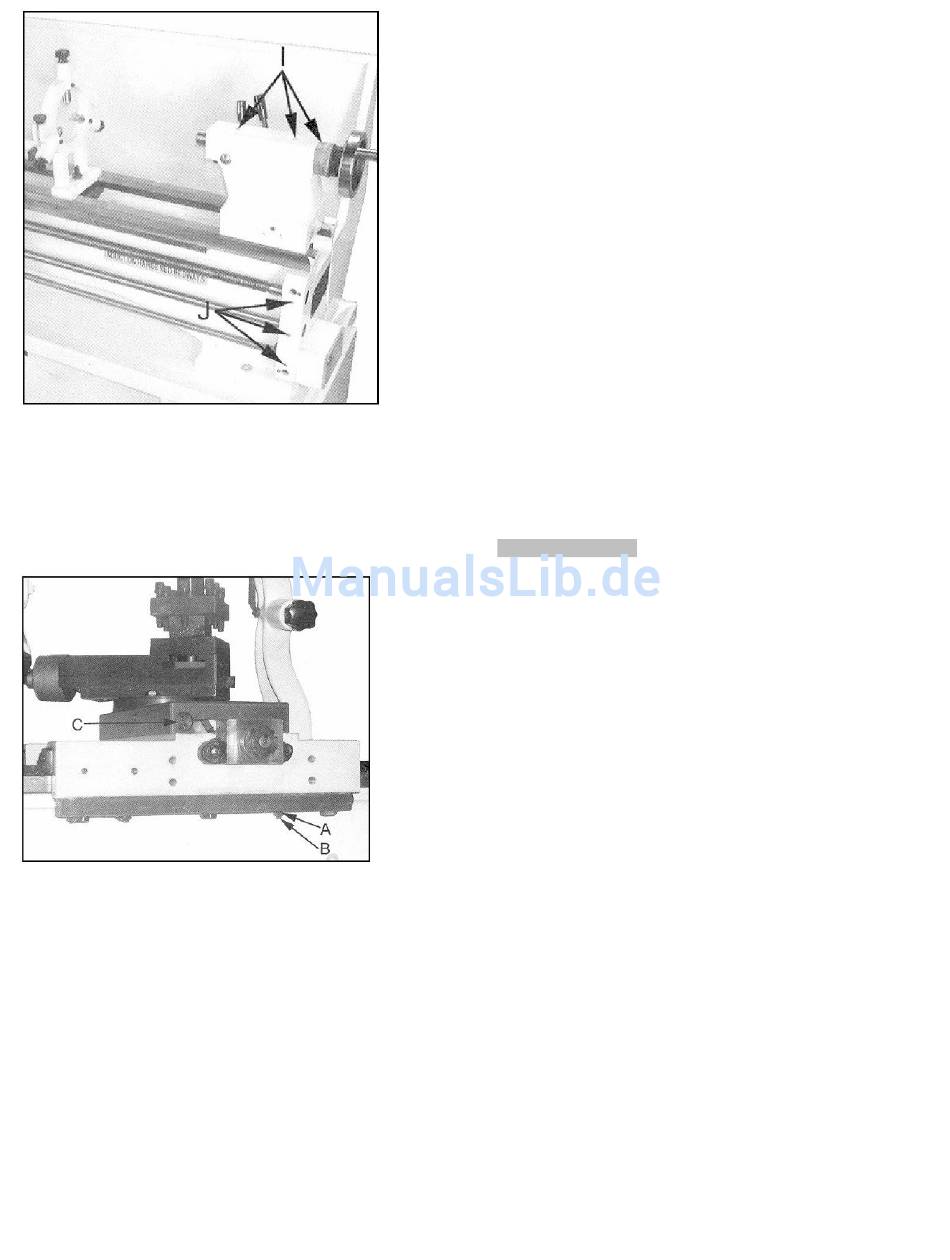

Fig 26
Fig 27

8.6 Scherstiftwechsel

Leit- und Zugspindel sind mit Scherstiften versehen um den
Antrieb bei Überlast zu Schützen.
Sollte ein Scherstift brechen, so ist er durch einen neuen zu
ersetzen
Die Bohrungen zueinander ausrichten.
Den alten Scherstift mit einem Durchschlag entfernen.
Einen neuen Scherstift einsetzen.

8.7 Spindelstock Ausrichtung

Der Spindelstock wurde ab Werk genau ausgerichtet.
Prüfen Sie die Ebenheit des Maschinenbetts bevor Sie
fortschreiten.
Falls Ausrichtung erforderlich:
Lösen Sie die 4 Bettbefestigungsschrauben.
Nur leicht lösen, etwas Haftung sollte bleiben.
Mit den seitlichen Stellschrauben den Spindelstock genau
ausrichten.
Die Bettbefestigungsschrauben gut festziehen.
9. Störungsabhilfe
Motor startet nicht
*Futterschutz offen-
Futterschutz schließen
*Räderdeckel offen-
Räderdeckel schließen
*Kein Strom-
Netzsicherung prüfen.
*Motor, Schalter oder Kabel defekt-
Elektrofachkraft kontaktieren.
Maschine vibriert
*Werkstück unwuchtig-
Unwucht ausgleichen, Drehzahl reduzieren.
*Werkstück instabil gespannt-
Einspannlänge oder -durchmesser verbessern, Reitstockende
unterstützen.
*Werkzeug instabil gespannt-
Werkzeuglänge reduzieren.
*Schlitten haben Führungsspiel-
Führungsleisten einstellen.
*Schlittenführungen laufen trocken-
Führungen ölen.
*Werkzeugschneide stumpf-
Werkzeug schärfen oder tauschen.
*Schnittdruck zu hoch-
Spantiefe oder Vorschub reduzieren.
Drehstahl glüht aus
*Schnittgeschwindigkeit zu hoch-
Drehzahl reduzieren.
