Zur Verstellung die Reitstock-Klemmschraube (I, Fig 8) lösen.
Die Verstellschraube auf der Vorderseite herausdrehen (K)
und auf der Rückseite entsprechend nachstellen.
Die Stellschrauben und die Reitstock-Klemmschraube wieder
festziehen.
Das Werkstück muss zwischen den Spitzen aufgespannt
werden. Die Mitnahme erfolgt mittels Drehherz,
Mitnehmerbolzen und Planscheibe.
Nach Beendigung der Konusdreharbeiten wird der Reitstock
in seine ursprüngliche Stellung zurückgestellt.
Drehen Sie zu Probe und justieren Sie bis die Maschine
einwandfrei zylindrisch dreht.

7.4 Konusdrehen mit Oberschlitten

Durch Verstellen des Oberschlittens können kurze Konusse
gedreht werden.
Nach Lösen der beiden Sechskantmuttern (J, Fig 6) lässt sich
der Oberschlitten an Hand der Gradskala einstellen.

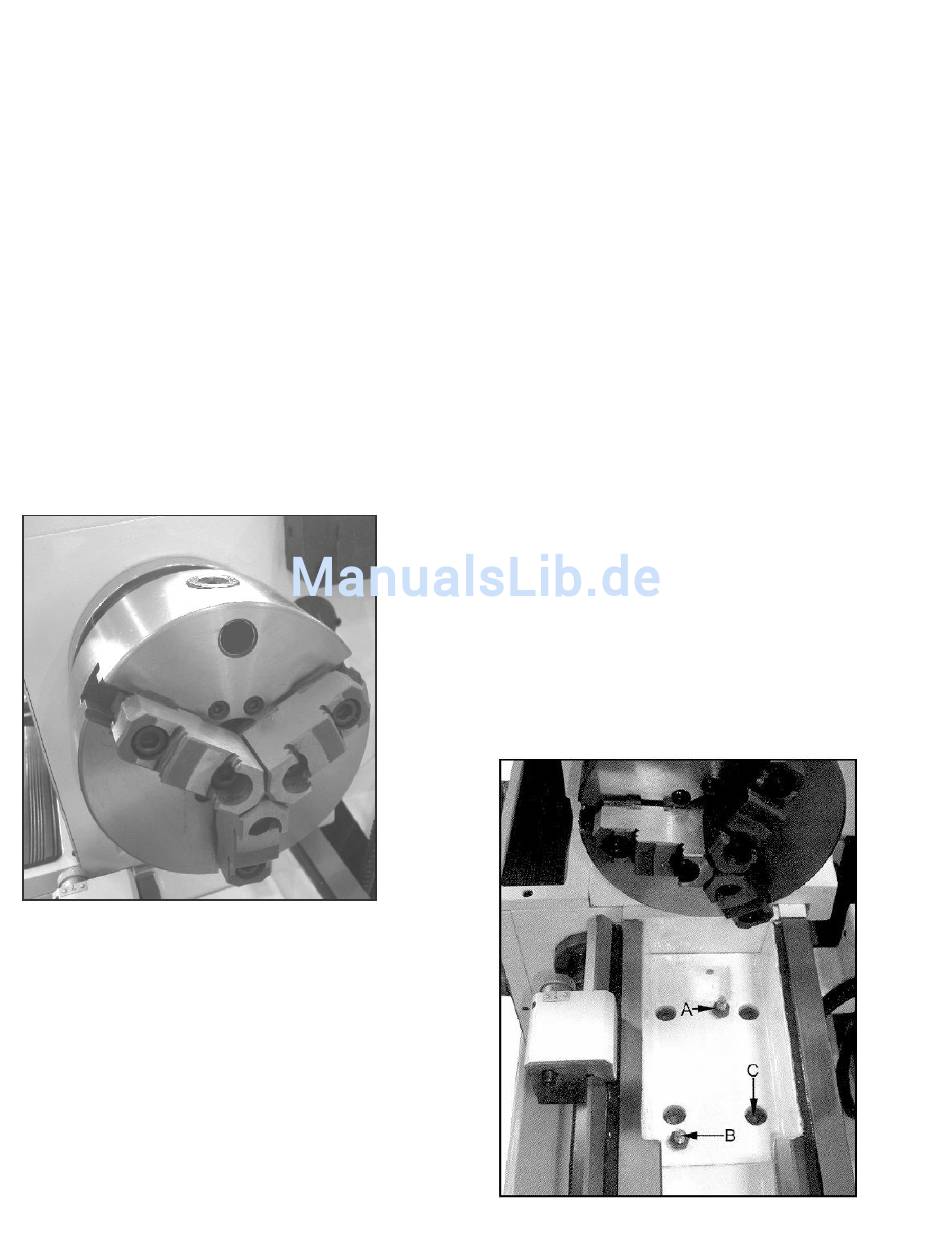

7.5 Universal Dreibackenfutter

Mit dem Universal Dreibackenfutter können zylindrische,
dreieckige und sechseckige Werkstücke gespannt werden
(Fig 20).
Wenden Sie die Aufsatzbacken zum Spannen großer
Durchmesser.
Als Gleitmittel für die Backen empfehlen wir Molykote Paste G,
oder ein gleichwertiges Fett.
7.6 Planscheibe
(serienmäßig bei GHB-1340A)
Dieses Drehfutter hat vier einzeln verstellbare Backen.
Dies ermöglicht das Spannen viereckiger und
unsymmetrischer Werkstücke sowie das genau zentrische
Ausrichten zylindrischer Teile.
27
Fig 20
7.7 Mitlaufkörnerspitze (optional)
Die Mitlaufkörnerspitze ist voll Wälzgelagert und für alle
Drehzahlen über 500 U/min unbedingt zu empfehlen.
Zum Auswerfen des Mitlaufkörners die Reitstockpinole ganz
zurückkurbeln.
7.8 Steh- und Lauflünette
(serienmäßig bei GHB-1340A)
Stehlünette
Die Stehlünette dient vorwiegend zum Abstützen von
längeren Werkstücken und sorgt für eine sichere und
vibrationsfreie Bearbeitung.
Die Stehlünette wird mit einer Untergriffplatte am
Maschinenbett befestigt.
Stellen Sie die Gleitbacken spielfrei an das Werkstück ohne
es zu klemmen.
Während des Laufs die Gleitbacken gut schmieren.
Mitlauflünette
Die Mitlauflünette wird auf den Längsschlitten aufgesetzt und
macht so die Bewegung des Drehmeißels mit. Sie verhindert
das Durchfedern von langen und dünnen Werkstücken unter
dem Druck des Drehmeißels.
Stellen Sie die Gleitbacken spielfrei an das Werkstück ohne
es zu klemmen.
Während des Laufs die Gleitbacken gut schmieren.
7.9 Bettbrücke Entfernung (GHB-1340A)
Ziehen Sie den Kegelstift (B, Fig 21) durch anziehen der
Muttern (A).
Entfernen Sie die 4 Schrauben (C).
Die Bettbrücke kann nun abgehoben werden.
Fig 21
