Beschreibung Des Brenners; Mitgeliefertes Zubehör - Riello RG5DF Montage- Und Bedienungsanleitung

INHALT
1. BESCHREIBUNG DES BRENNERS . . .
1.1 Mitgeliefertes Zubehör . . . . . . . . . . . . . .
2. TECHNISCHE MERKMALE . . . . . . . . . .
2.1 Technische Daten . . . . . . . . . . . . . . . . .
2.2 Zubehörteile . . . . . . . . . . . . . . . . . . . . . .
2.3 Abmessungen . . . . . . . . . . . . . . . . . . . .
2.4 Arbeitsfeld . . . . . . . . . . . . . . . . . . . . . . .
3. INSTALLATION . . . . . . . . . . . . . . . . . . .
3.1 Einbau vom Heizkessel . . . . . . . . . . . . .
3.2 Betriebsposition . . . . . . . . . . . . . . . . . . .
3.3 Brennstoffversorgung . . . . . . . . . . . . . . .
3.4 Ölversorgungsanlage . . . . . . . . . . . . . . .
3.5 Elektrisches Verdrahtungsschema . . . . .

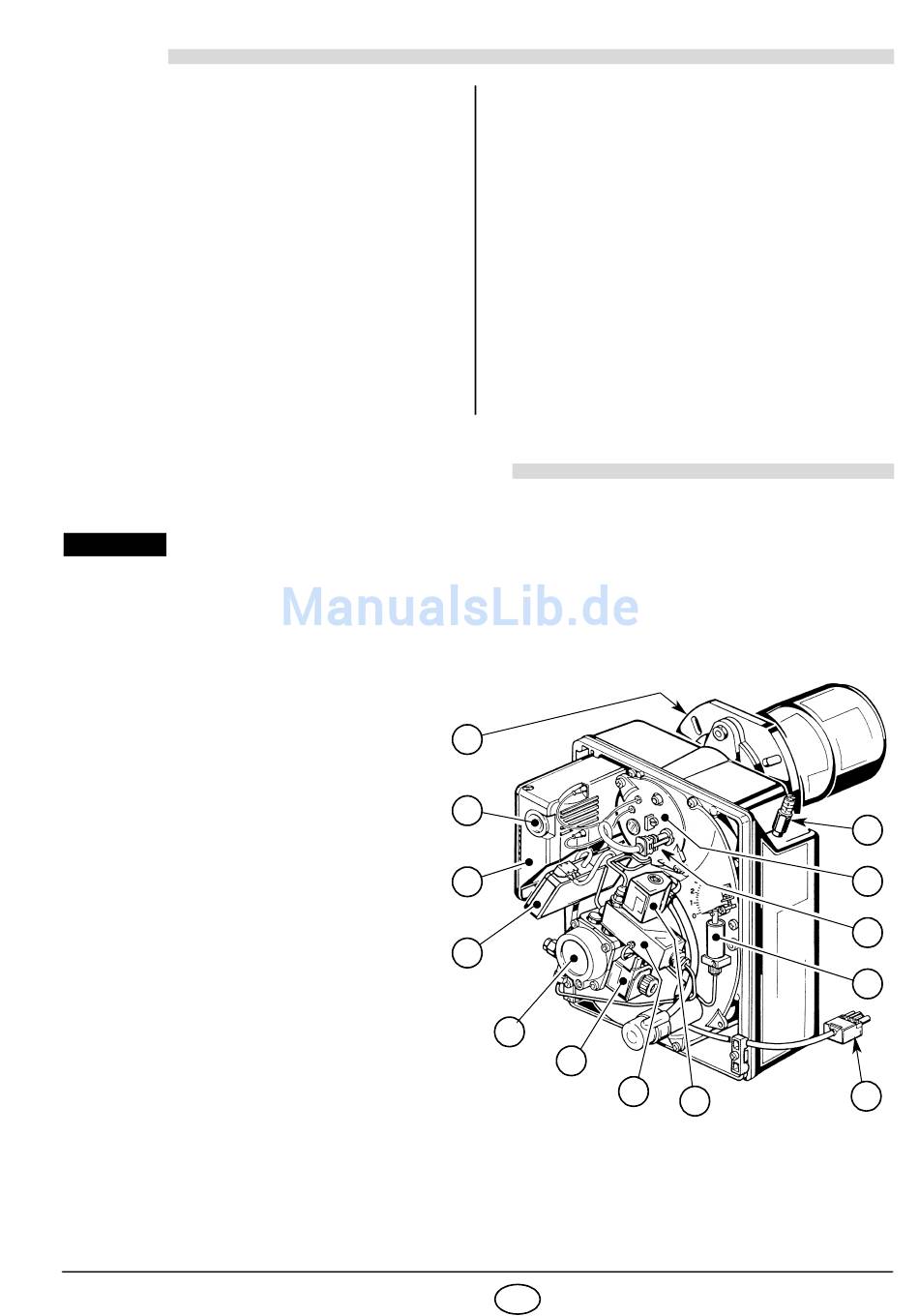

1.

BESCHREIBUNG DES BRENNERS

Heizölbrenner mit zweistufigem Betrieb.
ACHTUNG
Zur Kombination mit Warmlufterzeugern müssen in Deutschland (WLE gemäß DIN 4794) das Steuergerät
mit dem Typ Riello 550 SMD (die Brücke entfernen) und der Flammenfühler mit dem verstärkten Typ aus-
gewechselt werden (beide voll austauschbar). Mit diesem Steuergerät kann in Kombination mit dem "Kit
Fernentriegelung" (der gesondert bestellt werden muss) auch die Funktion Fernentriegelung gesteuert
werden.
1 - Ölpumpe
2 - Elektronischer Verzögerer
3 - Steuergerät
4 - Entstörtaste mit Störanzeige
5 - Kesselflansch mit Isolierdichtung
6 - 2. Stufe Luftklappenregulierung
7 - Düsenstöcke
8 - Photowiderstand
9 - Luftsteuerung
10 - 4- polige Steckdose
11 - 2. Stufe Ventil
12 - 1. Stufe Ventil
13 - Ventilgehäusesystem

1.1 MITGELIEFERTES ZUBEHÖR

Kesselflansch mit Isolierdichtung . . . . . 1 St.
Ölschläuche mit Anschlußnippel . . . . . 2 St.
7- poliger Stecker. . . . . . . . . . . . . . . . . 1 St.
2863
1 4. BETRIEB . . . . . . . . . . . . . . . . . . . . . . . .
1 4.1 Einstellung der Brennerleistung. . . . . . . .
4.2 Empfohlene Düsen . . . . . . . . . . . . . . . . .
2 4.3 Brennkopfeinstellung. . . . . . . . . . . . . . . .
2 4.4 Elektrodeneinstellung . . . . . . . . . . . . . . .
2 4.5 Pumpendruck und Luftdurchsatz . . . . . . . 10
3 4.6 Betriebsablauf . . . . . . . . . . . . . . . . . . . . . 10
3
5. WARTUNG . . . . . . . . . . . . . . . . . . . . . . . 11
4
4 6. STÖRUNGEN / ABHILFE . . . . . . . . . . . . 12
4
5
5
7
5
4
3
2
1
12
Schraube und Muttern für Brennerflansch . . .
Schrauben und Muttern für Heizkesselflansch . .
4- poliger Stecker . . . . . . . . . . . . . . . . . . . . . .
1 D
Abb. 1
S7111
13
11
8
8
8
9
9
6
7
8
9
10
1 St.
4 St.
1 St.
