4.5

PRESSIONE POMPA E PORTATA ARIA,

REGOLAZIONE 1° STADIO

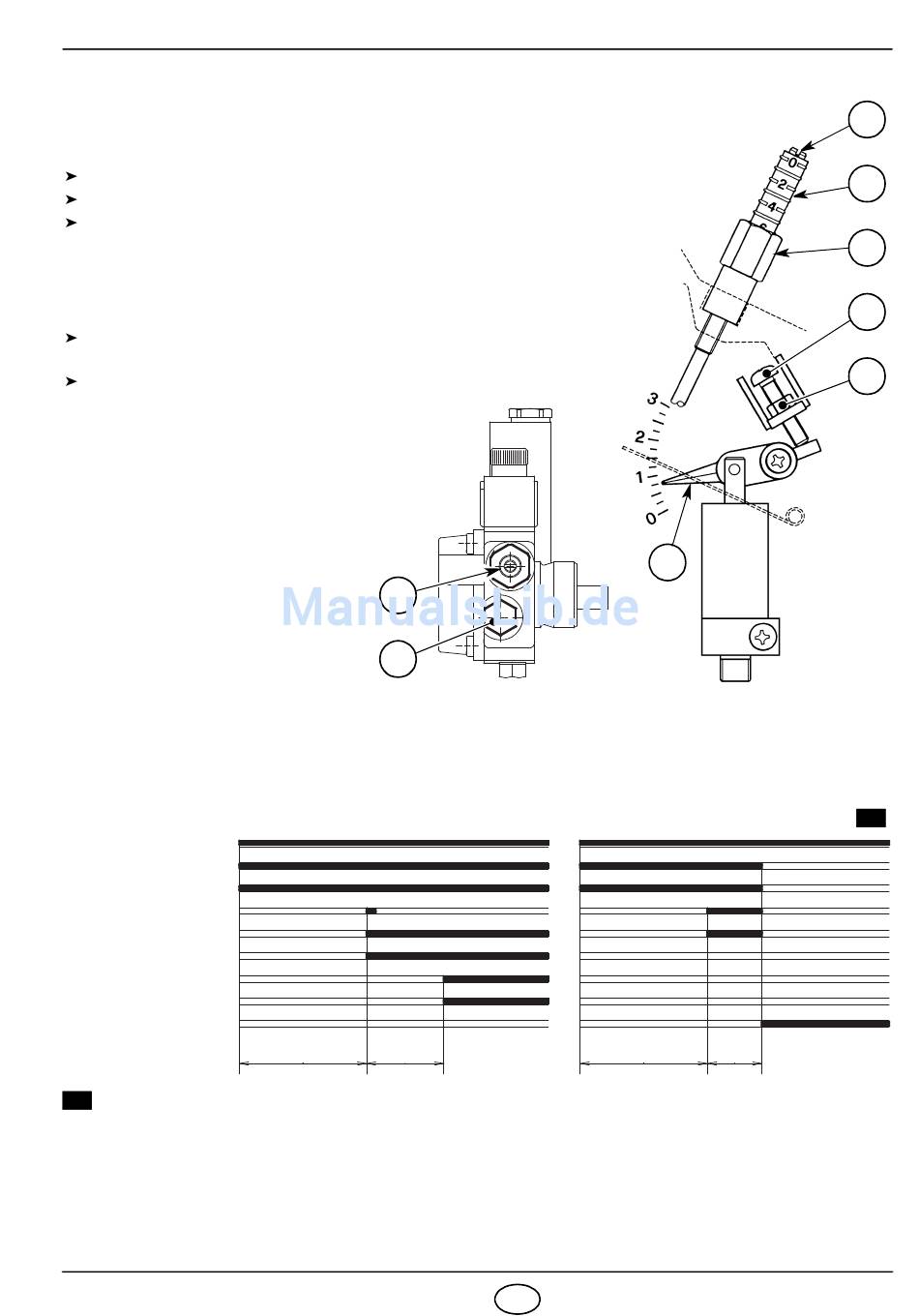

REGOLAZIONE SERRANDA ARIA, (vedi fig. 15)
Allentare il dado (1), agire sulla vite (2).
Portare l'indice (3) sulla posizione desiderata.
Quindi bloccare il dado (1).
REGOLAZIONE 2° STADIO
REGOLAZIONE SERRANDA ARIA, (vedi fig. 15)
Allentare il dado (4), agire sulla vite (5), fino a
portare l'indice (6) sulla posizione desiderata.
Quindi bloccare il dado (4).

REGOLAZIONE PRESSIONE POMPA

Viene tarata in fabbrica a 12 bar.
Se è necessario ritarare tale pressio-
ne, o se si preferisce cambiarla, ba-
sta agire sulla vite (8).
Il manometro per il controllo della
pressione va montato al posto del
tappo (7), (vedi fig. 16).
4.6

PROGRAMMA DI AVVIAMENTO

Termostato 1° stadio
Termostato 2° stadio
Motore
Trasf. d'accensione
Valvola 1° stadio
Fiamma 1° stadio
Valvola 2° stadio
Fiamma 2° stadio
Spia blocco
B
Segnalato dalla spia sull'apparecchiatura di comando e controllo (4, fig. 1, pag. 1).
2863
8
7
Normale
÷
~
12s 3 28s
(vedi fig. 15 e 16)
Fig. 16
D5407
Blocco per mancata accensione
~
12s
10 I
Fig. 15
3
S7119
5s
5
6
4
2
1
B
D6040
