AUFSTELLANLEITUNG

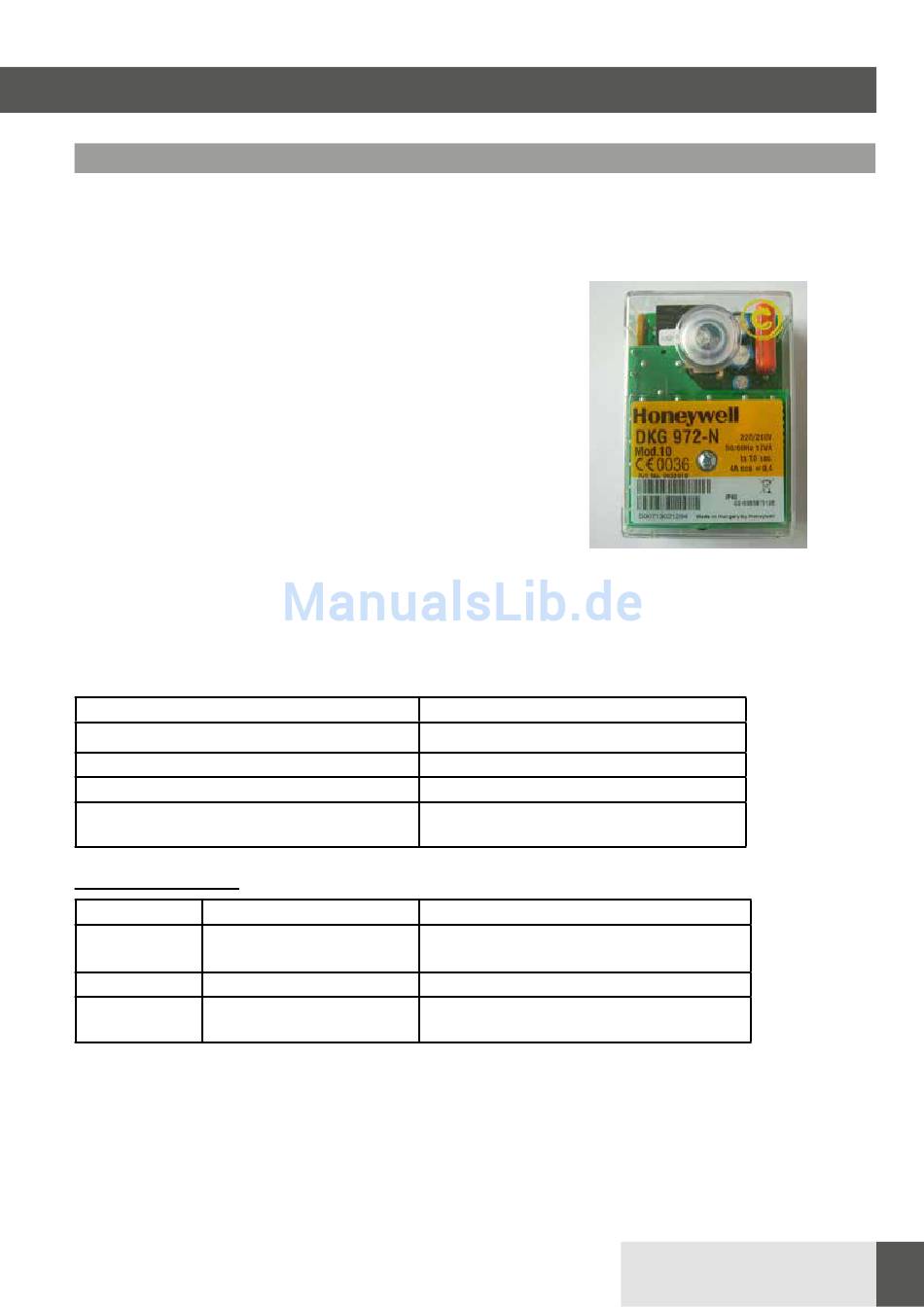

10. Gasfeuerungsautomat mit Steuergerät
10.1 Funktionalität / Fehlererkennung / Steuergerät
Bestell-Nr.: 77703915 (F 41122 E)
Ein eingebaute Mikroprozessor kontrolliert das
Informationssystem und die Programmabfolge.
Die einzelnen Phasen des Programmes werden über
Blinkcode (vgl. Tabelle Blinkcode) angezeigt.
Beim Start und im Betrieb werden Fehler erkannt. Im
Störungsfall leuchtet die LED permanent und die Be-
leuchtung wird ca. alle 10 sec. durch einen Blinkcode
unterbrochen.
Der Blinkcode zeigt die Störung an (vgl. Tabelle
Fehlercode), dessen Sequenz so oft wiederholt wird, bis
die Störung quittiert wurde.
Zum Quittieren auf den Knopf im Steuergerät drücken.
Wiederholt sich ein Fehler immer wieder, beauftragen
Sie eine autorisierte Fachfirma mit der Behebung.
Blinkcode
I
I I I
I
I
Tabelle Fehlercode:
Blinkcode Fehlermeldung
I Verriegelung nach der
Sicherheitszeit
II Flammenwächter
Manuelle/ externe
Aussperrung
Bedeutung
Keine Wärmeanforderung
Brenner läuft an
Brenner in Betrieb
Netzspannung oder Frequenz
nicht im zulässigen Bereich
Mögliche Ursache
Keine Flammenerkennung während
der Sicherheitszeit
Flammenabbruch während des Betriebes
Bei längerem drücken als 3 sec.
der Entstörtaste
Legende:
I =
=
kurzer Impuls
langer Impuls
