15.1.12 Druckwasserkreislauf (P)

15.1.12.1
Beschreibung der Option
Der Kreislauf auf der Kundenseite wird unter Druck (4) gesetzt (einige Bar).
P
(1) (2)
(3)

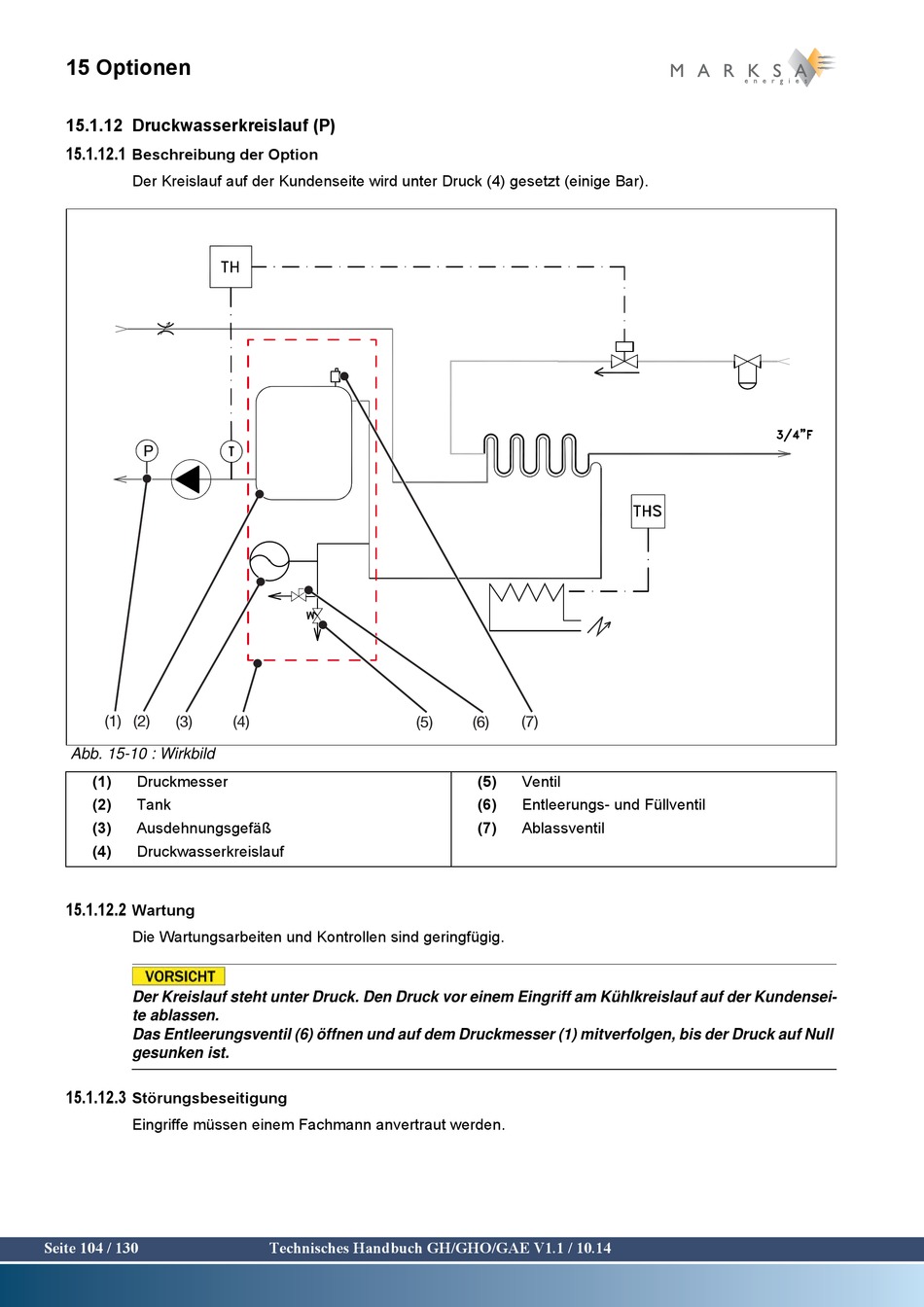

Abb. 15-10 : Wirkbild
(1) Druckmesser
(2) Tank
(3) Ausdehnungsgefäß
(4) Druckwasserkreislauf
15.1.12.2
Wartung
Die Wartungsarbeiten und Kontrollen sind geringfügig.
Der Kreislauf steht unter Druck. Den Druck vor einem Eingriff am Kühlkreislauf auf der Kundensei-
te ablassen.
Das Entleerungsventil (6) öffnen und auf dem Druckmesser (1) mitverfolgen, bis der Druck auf Null
gesunken ist.
15.1.12.3
Störungsbeseitigung
Eingriffe müssen einem Fachmann anvertraut werden.
Seite 104 / 130
(4)

Technisches Handbuch GH/GHO/GAE V1.1 / 10.14
(5) (6) (7)
(5) Ventil
(6) Entleerungs- und Füllventil
(7) Ablassventil
