I. Allgemeines und Bedienung

13. Einstellen des Umbiegers

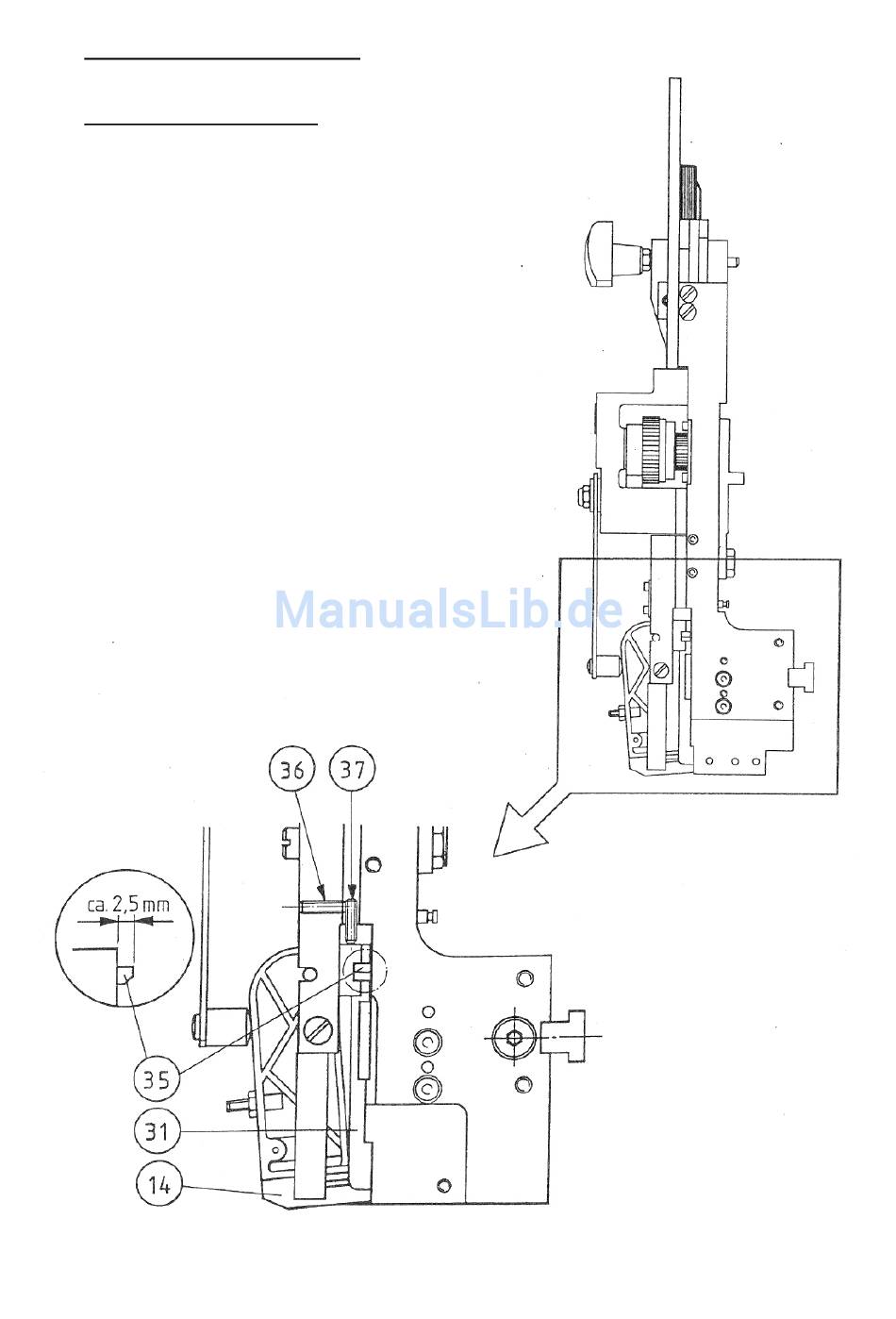

Um eine einwandfreie Heftung zu erzielen, muss der
Heftkopf auf die Hubhöhe des Heftaggregates eingestellt
sein, was ab Fabrik in Grobeinstellung ausgeführt wird.
Eine Korrektur ist nur dann notwendig, wenn die
Schaltzunge 35 im Umbieger 31 in höchster Position
nicht entriegelt, d.h. die Schaltzunge muss dann ca. 2,5
mm seitlich aus dem Umbieger herausschauen. Falls ein
Nachstellen notwendig wäre, Heftaggregat auf unterste
Position fahren und Former
Konterschraube 36 lösen und Stellschraube 37 etwas
herausdrehen. Konterschraube 36 nach dem Verstellen
wieder anziehen. Jetzt Aggregat laufen lassen und
prüfen, ob die Schaltzunge entriegelt wird. Ist dies nicht
der Fall, Vorgang so lange wiederholen, bis eine
einwandfreie Funktion garantiert ist.
hohner Maschinenbau GmbH - 48/5 S
14 herausnehmen.
