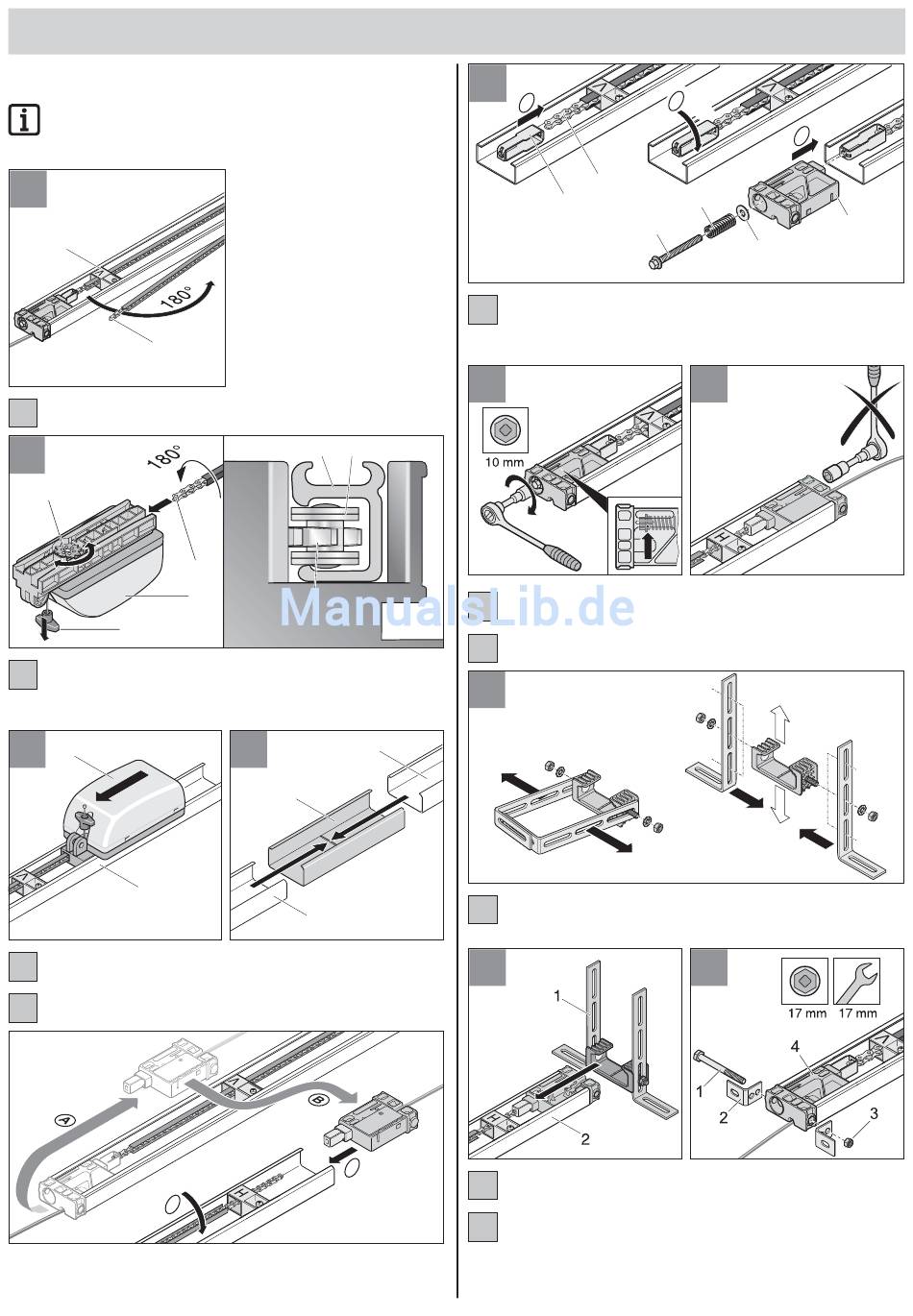

Vormontage Einbauvariante A

Hinweis!
Verpackung ensprechend den Ländervorschriften entsorgen.
• Antrieb aus der Verpackung entnehmen.
1
1
2
• Schaltschieber (1) lösen und in Pfeilrichtung verschieben,
1
Kettenkanal (2) ausklappen.
2
3
N
• Laufwagen (1) auf Kette (2) mit Kettenkanal (4) aufschieben.
2
Kette (2) greift dabei in das Kettenrad (3).
Sollte sich das Kettenrad (3) nicht drehen, Notentriegelung (N)
einmal ziehen. Kettenrad (3) ist dann entriegelt.
3
1
2
• Laufwagen (1) in C-Schiene (2) einschieben.
3
• Zwei C-Schienen (1) in Überschubteil (2) bis zum Anschlag
4
zusammenstecken.
D
4 2
2
1
3 3
3
4
2
1
C
9 0 °
Montage
5
a
• Spannelement (1) in Kette (2) einhängen und um 90° drehen.
5
Einschubteil (6) einschieben und Spannelement (1) durchstecken.
U-Scheibe (5) und Feder (4) auf Spannbolzen (3) schieben und
Spannbolzen (3) in Spannelement (1) einschrauben.
6
• Kette bis zur Markierung (Pfeil) spannen.
6
• Hier nicht spannen, ab Werk vorgespannt.
7
8
1
• Zwei Stahlwinkel von der Deckenaufhängung demontieren
8
und mit Mutter und Zahnscheiben wie abgebildet an der
Deckenaufhängung montieren.
9
• Deckenaufhängung (1) auf C-Schiene (2) aufschieben.
9
• Sturzwinkel (2) mit Schraube (1) und Mutter (3) am Einschubteil
10
(4) befestigen.
10
b 9 0 °
2
4
1
3
7
10
c
6
5
