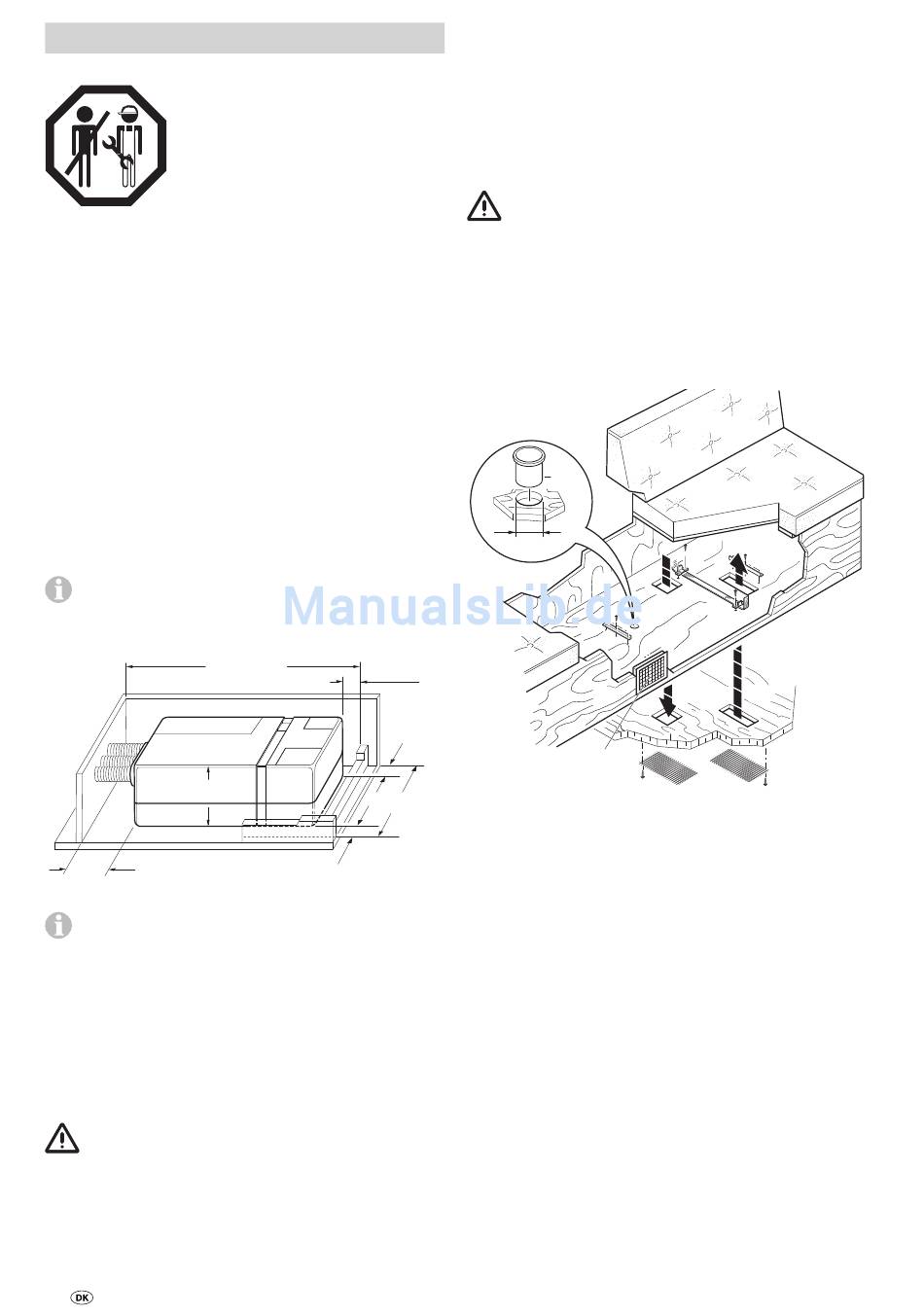

Monteringsanvisning

Montering og reparation af anlæg-
get må kun udføres af en fagmand.
Inden arbejdet påbegyndes, skal mon-
teringsanvisningen læses grundigt og
overholdes!

Anvendelse

Dette anlæg er konstrueret til montering i autocampere og
campingvogne og er beregnet til privat brug.

Forskrifter

Garantien bortfalder og producenten fralægger sig ethvert
ansvar:
– ved ændringer på anlægget (inklusive tilbehør),
– hvis der ikke anvendes originale Truma-dele som reservede-
le og tilbehør,
– hvis monterings- og brugsanvisningen ikke følges

Placering

Anlægget skal monteres, så det altid er let tilgængeligt for ser-
vicearbejde og nemt kan demonteres og monteres.
De 2 tilslutningskabler (net- og IR-modtagerkabel) skal
ved trange monteringsforhold være af en sådan længde,
at anlægget kan trækkes ud med tilsluttede kabler, ligesom
låget skal kunne åbnes.
790 mm
290 mm
200 mm
Fig. 14
For at opnå en ensartet køling af køretøjet, skal klima-
systemet monteres centralt i en opbevaringskasse eller
lignende, så den kolde luft fordeles ensartet i campingvognen
eller autocamperen.
Klimasystemet skal monteres på gulvet, der skal være jævnt
og glat. Ved f.eks. rillede gulve skal luftindgangen (LE), luft-
udgangen (LA) og studsen (11) evt. forsynes med ekstra
afskærmninger.
Den luft, der skal afkøles, indsuges atter fra køretøjskabinen
af anlægget via åbninger med en samlet overflade på min.
300 cm².
Cirkulationsluften renses og tørres ved drift af anlæg-
get. Derfor skal det ved montering i udvendigt liggende
opbevaringsrum (f.eks. dobbelte gulve) sikres med egnede
forholdsregler, at den luft, der skal køles, suges fra køretøjets
indvendige rum. Indsugningen af frisk luft kan have en kraftig
indflydelse på klimasystemets virkning.
66
Placer anlægget, så køretøjschassiset ligger mellem luftind-
gang (LE) og luftudgang (LA).
Læg den vedlagte montageskabelon i det magasin, der er be-
regnet til monteringen, og kontroller pladsforholdene for åb-
ningerne i bunden. Klimasystemet skal have en min. afstand
på 20 mm til siden og ved bagsiden 30 mm til vægge og
møbler for at undgå en støjoverførsel under drift. På forsiden
skal min. afstanden være 200 mm, så udskiftning af fnug- /
partikelfilteret er mulig.
eller lignende! De må ikke ligge i hjulenes stænkområde, mon-
tér evt. stænkbeskyttelse.

Montering af klimasystemet

Anbring og fikser montageskabelonen i magasinet.
Marker fastgørelseshullerne til de 2 holdevinkler (2 – HW) og
de 2 fastgøringsvinkler i siden (3).
30 mm
20 mm
Fig. 15
440 mm
Marker åbningerne i bunden »LE« for forsyningsluftindgang,
»LA« for forsyningsluftudgang og »KO« for kondensafløb.
20 mm
Fjern skabelonen, og skær de markerede åbninger i gulvet ud.
Inden du borer, skal du kontrollere, at der ikke ligger
kabler, gasledninger, chassisdele eller lignende dele
bagved!
Derefter forsegles snitfladerne ved åbningerne i køretøjets
bund med undervognsbeskyttelse.
Fastspænd de 2 fastgøringsvinkler i siden (3) med hhv. 2 skru-
er og de 2 holdevinkler (2 – HW – benene skal pege udad!)
med hhv. 3 skruer.
Isæt studs (11) til kondensafløbet (KO) ovenfra.
Tætn studsen (11) til kondensafløbet nedefra med
karosseritætningsmiddel.
Åbningerne i køretøjets bund skal være frit tilgængelige
og må ikke være skjult af bagvedliggende chassisdele
11
Ø 50 mm
KO KO
2
1
3
2
3
LA
LE
5
