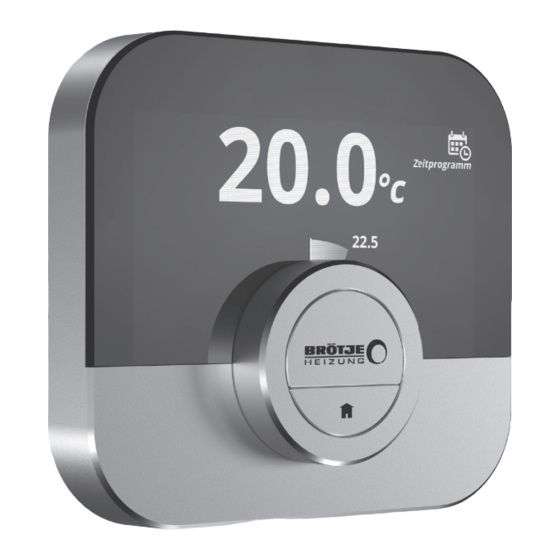

BROTJE IDA Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. BROTJE Anleitungen
  4. Thermostate
  5. IDA
  6. Bedienungsanleitung

BROTJE IDA Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für IDA:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
IDA
21.0
°C
10.0
30.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BROTJE IDA

Inhaltszusammenfassung für BROTJE IDA

  • Seite 1 Bedienungsanleitung 21.0 °C 10.0 30.0...
  • Seite 2 Sehr geehrter Kunde, Vielen Dank für die Wahl des IDA Raumgerätes. Mit der IDA oder auch durch Verwendung einer App können Sie Ihre Heizung steuern. Mit dieser IDA haben Sie die Kontrolle über die Temperaturregelung Ihres Heims. Es geht also um Ihr Wohlbefinden ganz nach Ihren Wünschen.

  • Seite 3: Wie Dieses Handbuch Verwendet Wird

    Wie dieses Handbuch verwendet wird...
  • Seite 4 Allgemeine Verwendung Einstellungen Einführung Betätigen Sie eines der Symbole, um das entsprechende Kapitel aufzurufen. Anhang Meldungen und Daten lesen Fehlersuche Installation...
  • Seite 5 Navigationstasten In diesem Handbuch werden die folgenden Begriffe verwendet, um den Benutzer zu informieren und zu warnen. Wie dieses Handbuch verwendet wird Weist auf zusätzliche Informationen für Sie hin. Zurück zur Homepage Warnung! Weist auf eine gefährliche Situation hin, die zu leichten Verletzungen führen kann. Führt Sie zum vorherigen Bildschirm Unterstrichener Link Bezugnahme auf andere Seiten in diesem Handbuch.

  • Seite 6: Inhaltsverzeichnis

    1. Einführung Dieser Abschnitt führt Sie in die IDA ein. Sie finden Grundinformationen, z.B. wie der Drehschalter und die Tasten benutzt werden, und wie die Information auf dem Bildschirm zu interpretieren ist. Einführung ............Die IDA und ihre App .........

  • Seite 7: Einführung

    Vorschau Die IDA verfügt über eine Reihe von leicht nutzbaren Warnung! Funktionen. Hier eine Vorschau. Verwenden Sie die IDA nicht für Systeme, die nicht im Einklang mit dem bestimmungsgemäßen Gebrauch Einfache Benutzerschnittstelle stehen. Wie auch bei vielen anderen Schnittstellen müssen Sie durch Menüs scrollen, Optionen wählen und eingeben...

  • Seite 8: Die Ida Und Ihre App

    1.2 Die IDA und ihre App Das Klima in Ihrem Haus trägt zu Ihrem Wohlbefinden bei; mit der IDA sind Sie in der Lage, die 21.0 Temperatur in Ihrem Haus ganz °C nach Ihren Wünschen zu regeln. Die App 10.0 30.0...

  • Seite 9: Die Ersten Schritte: Wie Die Ida Verwendet Wird

    1.3 Die ersten Schritte: Wie die IDA verwendet wird Kurzer und langer Druck auf die Taste – Der Drehschalter hat zwei Tasten: Die obere Taste ist die Auswahltaste; die untere Taste ist die Home-Taste. • Kurzer Tastendruck Bitte drücken Sie kürzer als eine Sekunde auf die Taste.

  • Seite 10: Wie Das Hauptmenü Und Menüfunktionen Aufgerufen Werden

    Wie das Hauptmenü und Menüfunktionen aufgerufen werden Das Hauptmenü bietet Ihnen Zugang zu allen Untermenüs und Einstellungen. • Drücken Sie kurz auf die Auswahltaste, um das Hauptmenü aufzurufen. • Drehen Sie den Drehschalter Konstanttemperatur aktivieren Zeitprogramm aktivieren vor- oder rückwärts, um eine Zeitprogramm ändern Kurze Temperaturänderung Hauptmenüfunktion zu wählen.
  • Seite 11 Wie das Schnellzugriff-Menü und Menüfunktionen aufgerufen werden Das Schnellzugriff-Menü bietet Ihnen Zugang zu einer Auswahl an Menüfunktionen. • Drücken Sie lang auf die Auswahltaste, um das Schnellzugriff-Menü aufzurufen. 21.0 • Drehen Sie den Drehschalter °C vor- oder rückwärts, um eine Schnellzugriff-Menüfunktion zu wählen. lang •...

  • Seite 12: Wie Sie Zur Vorherigen Ansicht Zurückgelangen

    Wie Sie zur vorherigen Ansicht Inschakelen handmatige bediening zurückgelangen Selecteer actief tijdprogramma Schakel temperatuur regeling in Wijzig tijdprogramma • Drücken Sie kurz auf die Home- Invoer vakantieperiode Schakel openhaard functie in Taste, um zum vorherigen Schakel antivries functie in Error Schritt zurückzugelangen.

  • Seite 13: Wie Sie Durch Die Menüfunktionen Scrollen Und Werte Ändern

    Wie Sie durch die Menüfunktionen scrollen und Werte ändern Mit dem Drehschalter können Sie Konstanttemperatur aktivieren durch das Hauptmenü und die Zeitprogramm aktivieren Zeitprogramm ändern Schnellzugriff-Menüfunktionen vor- Kurze Temperaturänderung Konstanttemperatur aktivieren und rückwärts scrollen. Sie können Zeitprogramm aktivieren Zeitprogramm ändern auch Werte, Temperaturen und Kurze Temperaturänderung Zeiteinstellungen ändern.

  • Seite 14: Bildschirm Zeigt Keine Informationen (Inaktivität)

    Informationen (Inaktivität) Werden der Drehschalter, die Auswahl- oder Home-Taste und der Anwesenheitssensor nicht betätigt und es befinden sich 30 Sekunden lang keine Personen vor der IDA, schaltet die IDA den Bildschirm aus und es wird keine Information angezeigt. Inschakelen handmatige bediening...

  • Seite 15: W As Befindet Sich Auf Dem Display

    1.4 W as befindet sich auf dem Display? A. Temperaturskala B. Zonen Icon C. Tatsächliche Raumtemperatur D. Betriebsart Die Temperaturskala zeigt den 21.0 Unterschied zwischen der aktuellen Temperatur und der Solltemperatur °C an. Die weiße Linie repräsentiert die aktuell gemessene Temperatur. Die Solltemperatur wird in kleinen Ziffern neben der Skala angezeigt.

  • Seite 16: Betriebsart-Symbole Auf Dem Display

    Betriebsart-Symbole auf dem Display Das Symbol in der oberen rechten Ecke zeigt die Betriebsart an. Das Temperaturzeitprogramm (1, 2 oder 3) ist aktiv. Rufen Sie für weitere Informationen 2.3 Verstehen der Zeitprogramme (auf Seite 29) auf. Die Konstant Betriebsart ist aktiv. Rufen Sie für weitere Informationen Ändern der Temperatur in der Konstantbetrieb (auf Seite 23) auf.

  • Seite 17: Andere Symbole Auf Dem Display

    Der Zeitprogramm-Betrieb wird für eine kurze Temperaturänderung unterbrochen. Rufen Sie für weitere Informationen Kurze Temperaturänderung im Zeitprogrammbetrieb (auf Seite 25) auf. Andere Symbole auf dem Display Es ist ein Fehler aufgetreten, der immer noch vorhanden ist. Rufen Sie für weitere Informationen 4.6 Fehlermeldungen (auf Seite 68) auf.

  • Seite 18: Übersichten Über Das Hauptmenü

    Home-Anzeige (Zone, Aktuelle Temperatur, Status) 1.5 Übersichten über das Hauptmenü Hauptmenü Hierbei handelt es sich um eine Konstanttemperatur aktivieren globale Übersicht über das Hauptmenü und die Einstellungen. Zeitprogramm aktivieren / Wählen Sie den aktiven Temperaturplan Zeitprogramm ändern Kurze Temperaturänderung Eingabe Ferienprogramm Aktiviere Frostschutz Fehler kein Fehler / Fehlerliste...

  • Seite 19: Anwesenheitssensor

    1.6 Näherungssensor Das Display schaltet ein, sobald der Näherungssensor erkennt, dass Sie sich davor befinden oder an diesem vorbeigehen (nur 5 Sekunden). Sie können den Näherungssensor im Einstellungsmenü deaktivieren. Rufen Sie für weitere Informationen NäherungsNäherungserkennung (ein oder aus) (auf Seite 45) auf. 2 1 .

  • Seite 20: Allgemeiner Gebrauch

    2. Allgemeiner Gebrauch Dieser Abschnitt unterstützt Sei beim täglichen Gebrauch der IDA. Sie finden Anweisungen für den täglichen Gebrauch, z.B. wie die Betriebsart, als auch die Sollwerte in den Betriebsarten geändert werden. Wie erreiche ich einen schnellen Zugriff auf eine Betriebsart? ..........

  • Seite 21: Wie Erreiche Ich Einen Schnellen Zugriff Auf Eine Betriebsart

    2.1 Wie erreiche ich einen schnellen Zugriff auf eine 21.0 Betriebsart? °C Sie können die Betriebsart rasch über das Schnellzugriff-Menü ändern� lang • Drücken Sie lang auf die Auswahltaste, um das Schnellzugriff-Menü aufzurufen. • Drehen Sie den Drehschalter, um den gewünschte Betriebsart zu wählen.
  • Seite 22 Zeitprogramm geregelt� °C Weitere Informationen unter 2�3 Verstehen der Zeitprogramme (auf Seite 29)� lang - Frostschutzmodus: Die IDA ist auf eine feste niedrige Temperatur eingestellt. Weitere Informationen unter Frostschutzbetrieb ein/aus (auf Seite 54)� - Ferienbetrieb: Wenn Sie verreisen, können Sie die Temperatur 21.0...

  • Seite 23: Ich Möchte Die Temperatur Ändern

    Ziffern. Nach einigen Sekunden erscheint auf der IDA wieder die Home-Anzeige und die Ziffern sind fett und zeigen die tatsächliche Temperatur an. Nur eine geplante Ferienperiode kann die Temperatur automatisch ändern, wenn sich die IDA im Konstantbetrieb befindet.

  • Seite 24: Ändern Der Temperatur Im Zeitprogramm

    Temperaturänderung". • Geben Sie die Abweichungszeit ein und bestätigen Sie sie� Während der Abweichungszeit können Sie die Temperatur wie im Konstantbetrieb mit dem Drehschalter ändern. Die IDA stellt sich automatisch auf die planmäßige Temperatur zurück, nachdem die Abweichungszeit abgelaufen ist.

  • Seite 25: Kurze Temperaturänderung Im

    Schaltpunkt im Zeitprogramm ändern Kurze Temperaturänderung Zeitprogramm beibehalten. Eingabe Ferienprogramm Aktiviere / Frostschutzbetrieb Die IDA stellt sich automatisch auf die planmäßige Temperatur zurück, kurz nachdem die Abweichungszeit abgelaufen ist. Wie lange würden Sie die Temperatur gerne beibehalten XX.XºC? XX h XX min Wie lange würden Sie die Temperatur...
  • Seite 26 Kurze Temperaturänderung Eingabe Ferienprogramm Aktiviere / Frostschutzbetrieb kurz Wie lange würden Sie die Temperatur gerne beibehalten XX.XºC? XX h XX min Wie lange würden Sie die Temperatur gerne beibehalten XX.XºC? 01 h 20 min kurz...

  • Seite 27: Temperatur Bis Zum Nächsten

    Geben Sie die Abweichungszeit ein und bestätigen Sie sie� lang Die zuletzt eingestellte Temperatur 21.0 wird bis zum nächsten Schaltpunkt im Zeitprogramm beibehalten. °C Die IDA stellt sich automatisch auf die planmäßige Temperatur zurück, nachdem die Abweichungszeit kurz abgelaufen ist.
  • Seite 28 Kurze Temperaturänderung Eingabe Ferienprogramm Aktiviere / Frostschutzbetrieb kurz Wie lange würden Sie die Temperatur Während der Abweichungszeit gerne beibehalten XX.XºC? können Sie die Temperatur wie XX h XX min im Konstantbetrieb mit dem Drehschalter ändern. Wie lange würden Sie die Temperatur gerne beibehalten XX.XºC? 01 h 20 min kurz...

  • Seite 29: Verstehen Der Zeitprogramme

    2.3 Verstehen der Zeitprogramme Bei einem Zeitprogramm können Sie die Zieltemperatur zu jedem beliebigen Zeitpunkt ändern� Für jeden Wochentag können Sie ein anderes Zeitprogramm einstellen� Sie können jeden Tagesplan nach Ihren eigenen Vorlieben anpassen: - Ändern der Zeit eines Schaltpunkts� - Wahl einer anderen Aktivität zwischen den Schaltpunkten.

  • Seite 30: Verstehen Der Zeitprogramme

    Einstellungen Die erste Aktivität des Tages ist die Konstanttemperatur aktivieren Zeitprogramm aktivieren gleiche wie die letzte Aktivität des Zeitprogramm ändern Kurze Temperaturänderung vorherigen Tages. Eingabe Ferienprogramm Verstehen der Zeitprogramme • Rufen Sie das Hauptmenü auf und wählen Sie "Zeitprogramm kurz ändern".
  • Seite 31 Wenn Sie eine Aktivität oder Schaltzeit ändern, markieren die Cursor die Funktion, die Sie ändern. Ändern einer Aktivität: • Wählen Sie die Aktivität mit dem kurz Drehschalter und bestätigen Sie Ihre Wahl mit der Auswahltaste. • Wählen Sie eine andere Aktivität mit dem Drehschalter oder lassen Sie sie, wie sie ist.
  • Seite 32 Ändern einer Schaltzeit: • Wählen Sie die Schaltzeit mit dem Drehschalter und bestätigen Sie Ihre Wahl mit der Auswahltaste. • Ändern Sie die Schaltzeit mit dem Drehschalter und bestätigen Sie mit der Auswahltaste. Wenn Sie alle Änderungen an diesem Tageszeitprogramm durchgeführt haben, können Sie dieses Menü...

  • Seite 33: Wahl Eines Anderen Zeitprogrammes

    Wahl eines anderen Zeitprogrammes Ihr wöchentliches Programm kann von Woche zu Woche variieren� Die IDA bietet Konstanttemperatur aktivieren Wählen Sie das aktive Zeitprogramm Ihnen drei mögliche programmierbare Zeitprogramm ändern Zeitprogramme� Zunächst müssen Sie Kurze Temperaturänderung Eingabe Ferienprogramm "Mehrere Zeitprogramme" aktivieren.

  • Seite 34: Fahren Sie In Die Ferien

    2.4 Fahren Sie in die Ferien? Zeitprogramm ändern Kurze Temperaturänderung Das Ferienprogramm ist eine Eingabe Ferienprogramm Funktion zur Einstellung der Aktiviere Frostschutzbetrieb Error Raumtemperatur auf einen konstanten niedrigeren Wert, um Energie einzusparen, wenn Sie eine längere Zeit fort sind. Während dieser Zeit hat die kurz eingestellte Temperatur Vorrang vor den Temperaturen, wie...
  • Seite 35 kurz Ferienprogramm Start Ende Temperatur Sie können kurz auf die Home- 18.5ºC 19ºC März März 19.5ºC Taste drücken, um einen Schritt April April 20ºC Juni 0.5ºC zurückzugelangen. Juli 1ºC 1.5ºC Sie können das Ferienprogramm kurz auch über das Schnellzugriff-Menü einstellen. Ferienprogramm Start Ende...

  • Seite 36: Benutzerdefinierte Einstellungen

    Näherungs (ein oder aus) ..........45 Ändern der Aktivitätsnamen ..........46 3.3 IDA-Verbindungen (mit Wi-Fi und der App) ..Herstellung der Wi-Fi-Verbindung ........48 Herunterladen der App ............51 Verbindung der App mit der IDA ........52 3.4 Erweiterte Einstellungen und Modi ....Frostschutzbetrieb ein/aus ..........54 Helligkeit des Displays ............56 Anzeige der aktuellen Temperatur oder der Raumsolltemperatur ............57...

  • Seite 37: Trinkwassereinstellungen

    3.1 Trinkwassereinstellungen Nur Trinkwassereinstellungen für Durchlauferhitzer Ändern der Temperatur des Trinkwassers Wenn Sie die Temperatur des Trinkwassermenü Leitungswassers ändern möchten, Trinkwasser -Sollwert können Sie den Trinkwassers- Ändern Sie das Trinkwasser Zeitprogramm Permanent Komfort aktivieren Sollwert ändern. • Rufen Sie das Menü "Trinkwasser" über das Hauptmenü...

  • Seite 38: Permanenter Komfort Oder Energie Sparen

    Permanenter Komfort oder Energie sparen Wenn Sie Warmwasser sofort benötigen, wenn Sie den Warmwasserhahn öffnen, können Sie den Kombi-Kessel so einstellen, dass das Leitungswasser im Kessel erhitzt bleibt, selbst wenn Sie die Hähne nicht verwenden. Sie können dies mit der Einstellung "Permanent Komfort"...
  • Seite 39 Wenn Sie Energie sparen möchten, können Sie den Kessel so einstellen, dass er das Trinkwasser nur erhitzt, wenn Sie den Warmwasserhahn öffnen. In diesem Fall dauert es länger, bevor das Trinkwasser die eingestellte Temperatur erreicht. Für die Energiespareinstellungen gibt es zwei Optionen: permanent oder nur zu den geplanten Zeiten.

  • Seite 40: Ändern Des Trinkwasser Zeitprogrammes

    Ändern des Trinkwasser Zeitprogrammes Trinkwassermenü Der Warmwasser-Zeitplan Trinkwasser Sollwert Ändern Sie das Trinkwasser Zeitprogramm bietet Ihnen die Möglichkeit, im Permanent Komfort aktivieren Permanent Reduziert aktivieren Kombi-Kessel Warmwasser auf zwei Stufen zu halten: Komfort (Warmhalten) und Reduziert. Bei beiden Einstellungen steht immer Warmwasser zur Verfügung;...
  • Seite 41 Sie können das Trinkwasser- Zeitprogramm auf ähnliche Weise wie das Zeitprogramm für das Heizen ändern. • Rufen Sie das Menü "Trinkwasser" über das Hauptmenü auf. • Wählen Sie das Untermenü "Ändern Sie das Trinkwasser Zeitprogramm". • Wählen Sie die Wochentage, für die Sie das Zeitprogramm ändern möchten.

  • Seite 42: Ida-Einstellungen

    Einstellung von Uhrzeit und Datum Einstellungen Technische Information Zeit / Datum einstellen Display-Helligkeit Anzeige der aktuellen oder Solltemperatur Diese Einstellung erscheint immer das erste Mal, wenn Sie die IDA verwenden. kurz Wenn Sie die IDA starten, gelangen Sie automatisch zum Uhrzeit- und Datumsmenü. 2098...
  • Seite 43 Wenn die IDA mit dem Internet verbunden ist, wird die Zeit automatisch auf die aktuelle Zeit in der Zeitzone Ihres Landes eingestellt. Wenn Sie die IDA zum erstem Mal starten, müssen Sie Datum und Uhrzeit einstellen. Nach einem Stromausfall müssen Datum und...

  • Seite 44: Land Und Sprache

    Land und Sprache Einstellungen Diese Einstellung erscheint immer das Registrieren eines Telefon oder Tablets Land und Sprache erste Mal, wenn Sie die IDA verwenden! WLAN (WIFI) Näherungssensor Sie können das Land und die Sprache für den Text auf dem Display wählen.

  • Seite 45: Näherungs (Ein Oder Aus)

    Näherungserkennung (ein oder aus) Die IDA verfügt über einen Sensor zur Näherungs. Wenn Sie an der IDA vorbeilaufen oder sich dieser nähern, leuchtet der Bildschirm auf. Diese Einstellung ist in der Standardeinstellung Einstellung WLAN (WIFI) eingeschaltet. Näherungssensor Standardeinstellungen zurücksetzen Temperaturkalibrierung Ist die Näherungserkennung...

  • Seite 46: Ändern Der Aktivitätsnamen

    Ändern der Aktivitätsnamen Einstellungen Deaktivieren Sie mehrere Zeitprogramme Sie können die Namen Aktivitätsnamen ändern der Aktivitäten für die Temperaturzeitpläne ändern. Die standardmäßigen Aktivitätsnamen für alle Sprachen sind "Aktivität 1" bis "Aktivität 5" kurz sowie "Benutzerdefiniert". • Rufen Sie das Einstellungsmenü Namen der Aktivität ändern über das Hauptmenü...

  • Seite 47: Ida-Verbindungen (Mit Wi-Fi Und Der App)

    3.3 IDA-Verbindungen (mit Wi-Fi und der App) > Es ist möglich, die IDA mit einem > Smartphone oder Tablet zu bedienen. Hierfür benötigen Sie ein > Windows 10 Windows 10 Wi-Fi-Netzwerk und ein Mobilgerät mit Apple iOS 6 oder höher oder Android 4.1 oder höher.

  • Seite 48: Herstellung Der Wi-Fi-Verbindung

    Herstellung der Wi-Fi-Verbindung Einstellungen Land und Sprache WLAN (WIFI) Diese Einstellung erscheint immer das Näherungssensor Standardeinstellungen zurücksetzen erste Mal, wenn Sie die IDA verwenden! Um die IDA mit Ihrem Mobilgerät zu verbinden, müssen Sie die IDA mit Ihrem Wi-Fi-Heimnetzwerk kurz verbinden. Geschäftsbedingungen Durch die WIFI Aktivierung stimmen Sie den automatischen Software- und Sicherheitsupdates zu, ohne zusätzliche Mitteilung zu erhalten.
  • Seite 49 Auswahltaste. • Wenn Sie mit der Eingabe des Passworts fertig sind, wählen Sie √, um es zu speichern. Die IDA ist nun mit dem Wi-Fi- kurz Netzwerk verbunden. Es ist möglich, sich mit einem unsichtbaren Wi-Fi-Netzwerk zu verbinden, falls Sie Name und Passwort kennen.
  • Seite 50 Sie müssen die "Geschäftsbedingungen" nur ein Mal akzeptieren, es sei denn, Sie setzen die IDA auf die Standardeinstellungen zurück. Falls Sie Probleme bei der Verbindung Ihrer IDA mit Ihrem Wi-Fi-Netzwerk haben, bitte rufen Sie für weitere Informationen 6. Fehlersuche (auf...

  • Seite 51: Herunterladen Der App

    App Store oder Google Play herunter. Halten Sie sich an die Information auf der Box. • Starten Sie die App und folgen Sie den Anweisungen auf Ihrem Mobilgerät, bis die App einen Microsoft Store Verbindungscode von der IDA anfragt.

  • Seite 52: Verbindung Der App Mit Der Ida

    Verbindung der App mit der IDA Diese Einstellung erscheint immer das erste Mal, wenn Sie die IDA verwenden! Einstellungen Anzeige der aktuellen oder Solltemperatur Verbindung der App mit Ihrer IDA: Registrieren eines Telefon oder Tablets Land und Sprache • Rufen Sie das Einstellungsmenü...
  • Seite 53 • Lesen Sie die E-Mail- Benachrichtigung (überprüfen Sie Ihren Spam-Ordner, falls sie nicht in Ihrer Eingangsbox erscheint), und bestätigen Sie das Konto auf der Webseite. • Öffnen Sie die App und erstellen Sie im Einstellungsmenü ein Konto.

  • Seite 54: Erweiterte Einstellungen Und Modi

    3.4 Erweiterte Einstellungen und Modi Short Temperature Change Frostschutzbetrieb ein/aus Eingabe Ferienprogramm Aktiviere Frostschutzbetrieb Um zu verhindern, dass Rohre Fehler Kontaktdaten Fachhandwerker während einer langen Abwesenheit in einer kalten Jahreszeit einfrieren, können Sie den Frostschutzbetrieb aktivieren. kurz Das Heizungssystem hält die Temperatur gerade hoch genug, 21.0 um Frostschäden zu vermeiden °C...
  • Seite 55 Nun ist der Frostschutzbetrieb eingeschaltet. Beachten Sie das Symbol in der oberen rechten Ecke. Sie können den Frostschutzbetrieb ausschalten, indem Sie "Konstanttemperatur aktivieren" oder "Zeitprogramm aktivieren" wählen. In beiden Fällen wird der Frostschutzbetrieb deaktiviert. Im Frostschutzbetrieb können Sie nicht die Solltemperatur ändern. Falls Sie dies versuchen, erscheint die Meldung: "Während des Frostschutzbetriebes...

  • Seite 56: Helligkeit Des Displays

    Helligkeit des Displays Sie können die Helligkeit des Displays ändern. Die Helligkeit kann auf einen beliebigen Wert zwischen 10% und 100% eingestellt werden. • Rufen Sie das Einstellungsmenü über das Hauptmenü auf. Einstellungen Zeit / Datum einstellen Display-Helligkeit • Wählen Sie das Untermenü Anzeige der aktuellen oder Solltemperatur Registrieren eines Telefon oder Tablets "Display Helligkeit"...

  • Seite 57: Anzeige Der Aktuellen Temperatur Oder Der Raumsolltemperatur

    Temperatur mit kurz großem Schriftsatz angezeigt wird. Diese Einstellung bleibt erhalten, bis Sie 19.0 sie wieder ändern oder die IDA auf die °C Werkseinstellungen zurücksetzen. Die weiße Anzeige ändert sich ebenfalls von der aktuellen auf die Zieltemperatur oder umgekehrt.

  • Seite 58: Klick Ton

    Klick Ton Wenn Sie den Drehschalter drehen, ertönt aus der IDA bei jeder Änderung ein Klick Ton. Sie können diesen Klick Ton auch ausschalten. • Rufen Sie das Einstellungsmenü über das Hauptmenü auf. Näherungssensor Klick Ton • Wählen Sie das Untermenü...

  • Seite 59: Zurücksetzen Auf Die Standardeinstellungen

    Zurücksetzen auf die Standardeinstellungen Mit dieser Menüfunktion können Einstellungen Näherungssensor Sie die meisten Einstellungen Standardeinstellungen zurücksetzen der IDA auf einmal zurücksetzen. Temperaturkalibrierung Deaktivieren Sie mehrere Zeitpläne Zeitprogramme, Betriebsarten und Ferienzeiten werden nicht zurückgesetzt. • Rufen Sie das Einstellungsmenü kurz über das Hauptmenü auf.

  • Seite 60: Temperaturkalibrierung

    Temperaturkalibrierung Falls die Temperatur, die auf Ihrer IDA angezeigt wird, aus irgendeinem Einstellungen Grund nicht mit der Raumtemperatur Standardeinstellungen zurücksetzen Temperaturkalibrierung übereinstimmt, können Sie die Deaktivieren Sie mehrere Zeitpläne Aktivitätsnamen ändern festgestellte Temperatur manuell kalibrieren. Dieser Schritt dürfte aber normalerweise nicht erforderlich sein.

  • Seite 61: Meldungen Und Daten

    4. Meldungen und Daten Außentemperatur ..........Energieverbrauch ..........Daten des Fachhandwerkers ......Heizkessel ............Technische Informationen ....... Fehlermeldungen ..........

  • Seite 62: Außentemperatur

    Außentemperatur ablesen. • Rufen Sie das Hauptmenü auf und wählen Sie das Menü "Außentemperatur". Aktiviere / Deaktiviere Frostschutz Fehler Außentemperatur • Bestätigen Sie das Menü Kontaktdaten Fachhandwerker Trinkwasser "Außentemperatur". Die IDA zeigt nun die aktuelle Außentemperatur an. kurz Außentemperatur 17.0°C kurz...

  • Seite 63: Energieverbrauch

    Sie das Menü "Energieverbrauch". kurz • Bestätigen Sie das Menü "Energieverbrauch". Energieverbrauch Heizung: 0 kw/h Die IDA zeigt nun den aktuellen Trinkwasser: -- kw/h Total: 0 kw/h Energieverbrauch an. Falls die Daten des Kessels kurz nicht erscheinen, geben Sie die Kesseldaten ein: •...
  • Seite 64 • Rufen Sie den Einstellungs- "Parameter-Bildschirm" auf. • Geben Sie die Kesseldaten in die drei Zeilen ein • Bestätigen Sie die Eingabe mit √.

  • Seite 65: Daten Des Fachhandwerkers

    Rufen Sie das Hauptmenü Aktiviere / Deaktiviere Frostschutz auf und wählen Sie das Fehler Kontaktdaten Fachhandwerker Menü "Kontaktdaten Einstellungen Fachhandwerker". Heizkessel • Bestätigen Sie das Menü "Kontaktdaten Fachhandwerker". kurz Die IDA zeigt nun die Kontaktdaten Ihres Installateurs an. Kontaktdaten Fachhandwerker Name: Telefonnummer.: kurz...

  • Seite 66: Heizkessel

    Rufen Sie das Hauptmenü auf und wählen Sie das Menü Wärmeerzeugermenü "Heizkessel". Wasserdruck Aktuelle Wärmeerzeugertemperatur • Bestätigen Sie das Menü "Heizkessel". Die IDA zeigt nun den aktuellen Wasserdruck und die aktuelle kurz Wärmeerzeugertemperatur an. Die aktuelle Wärmeerzeugertemperatur ist: XXX.X°C kurz Wärmeerzeugermenü Wasserdruck Aktuelle Wärmeerzeugertemperatur...

  • Seite 67: Technische Informationen

    Rufen Sie das Hauptmenü auf und wählen und bestätigen Sie das Menü "Einstellungen". kurz • Wählen und bestätigen Sie das Menü "Technische Information". Einstellungen Die IDA zeigt nun Folgendes an: Technische Information • Seriennummer / Zeit / Datum einstellen Display-Helligkeit Softwareversion •...

  • Seite 68: Fehlermeldungen

    4.6 Fehlermeldungen Sie können die Liste der Fehlermeldungen vom Hauptmenü Eingabe Ferienprogramm Frostschutzbetrieb aktivieren aus öffnen. Fehler Kontaktdaten Fachhandwerker Auf dem Display erscheint die Einstellungen aktuellste Fehlermeldung. Mit dem Drehschalter können Sie durch die Liste scrollen. kurz • Rufen Sie das Hauptmenü auf und wählen Sie das Menü...
  • Seite 69 5. Installation Systemübersicht ..........5.2 Was befindet sich in der Box? ......Vorbereitung ............ Überprüfung Ihres Systems auf das richtige Gateway ������������������������������������������������������������������������������� 72 5.4 Wahl des richtigen Ortes ......... Installation ............Einrichtung ............

  • Seite 70: Systemübersicht

    5.1 Systemübersicht 1. Systeme mit Gateway Die IDA kann (basierend auf dem Kommunikationsprotokoll) mit drei Systemtypen verbunden werden: A� OpenTherm Kommunikationsprotokoll B� On/Off vom Gerät: C� BSB - Open Therm, oder Dies hängt vom Gerätetyp ab, - On/Off, oder den Sie haben� Wenden Sie - BSB.

  • Seite 71: Was Befindet Sich In Der Box

    • Befestigung • Dübel • Befestigungsteile IDA- und Gateway-Paket In diesem Paket finden Sie: • die IDA • Kurzanleitung • Befestigung IDA und Gateway Verpakung • Gateway • Dübel • Befestigungsteile • 230V-Netzteil • Installationsanleitungen Anweisungen siehe 5.5 Installation (auf Seite 74) . Warnung! Die Installation muss von einer qualifizierten Person ausgeführt werden.

  • Seite 72: Vorbereitung

    5.3 Vorbereitung Überprüfung Ihres Systems auf das richtige Gateway R-bus Vorsicht! Überprüfen Sie zunächst die Dokumentation Ihres Systems: Welches Kommunikationsprotokoll wird zur Steuerung Ihres Kessels verwendet: A� On/Off-Protokoll? B� OpenTherm-Protokoll? C� BSB-Protokoll? Stellen Sie sicher, dass Sie das richtige Gateway haben; Gateway 16 oder 17 für das GTW16 Kommunikationsprotokoll Ihres...

  • Seite 73: Wahl Des Richtigen Ortes

    5.4 Wahl des richtigen Ortes Wählen Sie den richtigen Ort der IDA: a� In dem Raum, in dem Sie die meiste Zeit verbringen b� Fern von Wärmequellen (Kamin, Heizkörper, Lampen, Kerzen, direkter Sonneneinstrahlung, usw�) c� Fern von Zugluft� Die maximale Kabellänge zum Wärmeerzeuger oder Gateway...

  • Seite 74: Installation

    5.5 Installation • Schalten Sie den Wärmeerzeuger aus� Halten Sie sich an die Dokumentation des Wärmeerzeugers� • Halten Sie sich nun an die Anweisungen im Installationshandbuch des Gateway� Die Installation muss von einer qualifizierten Person ausgeführt werden.

  • Seite 75: Einrichtung

    5.6 Einrichtung Innerhalb von einer Minute erscheint der Willkommen- bienvenido welkom Bildschirm� Betätigen Sie die welcome benvenuto Auswahltaste� Die IDA führt Sie velkommen durch die Einrichtung: willkommen 1� Stellen Sie Uhrzeit und Datum bienvenue ein� 2� Stellen Sie Land und Sprache...
  • Seite 76 Rufen Sie 3.3 IDA-Verbindungen (mit  Wi-Fi und der App) (auf Seite 47) auf. Rufen Sie 1�1 Einführung (auf Seite 7) auf, um mehr über den Gebrauch der IDA zu erfahren� Rufen Sie für weitere Informationen über die Einrichtung der IDA 3�2 IDA-Einstellungen (auf Seite 42) auf�...
  • Seite 77 6. Fehlersuche Fehlermeldungen ..........Andere Probleme oder Fragen ......
  • Seite 78 6.1 Fehlermeldungen Wenn ein Fehler auf dem Home- Display erscheint, betätigen Sie die Auswahltaste, um weitere Einzelheiten über den Fehler zu erfahren. Das Fehlersymbol verbleibt auf dem Home-Display, bis das Problem gelöst ist. Einzelheiten über die aktuellen Fehler auf der Fehlerseite sind im Hauptmenü...

  • Seite 79: Andere Probleme Oder Fragen

    Sekunden nicht schwarz. eingeschaltet oder ein Gegenstand Entfernung. befindet sich vor der IDA. Die Raumsolltemperatur Die IDA befindet sich im Stellen Sie die IDA auf Konstanttemperatur oder kann mit dem Drehschalter Frostschutzbetrieb. den Zeitprogramm Betrieb. nicht eingestellt werden. Das Menü "Energieverbrauch"...

  • Seite 80: Anhang

    7. Anhang Entsorgung ............Technische Daten ..........Service Kontakt ..........Anschrift ............

  • Seite 81: Entsorgung

    7.1 Entsorgung Bei der IDA handelt es sich um ein normales elektronisches Gerät. • Entsorgen Sie die IDA auf umweltfreundliche Weise und gemäß den regionalen Richtlinien.

  • Seite 82: Technische Daten

    120 x 90 x 27 mm Spannungsversorgung Bus-Anschlussspannung 24 V ± 5% Maximale Leistungsaufnahme 1,5 W Elektrischer Anschluss Maximale Kabellänge für Spezial-Bus der IDA 50 m Maximaler Kabelwiderstand 2 x 5 Ohm Umgebungsbedingungen Lagertemperatur von - 25 °C bis 70 °C Relative Feuchtigkeit von 5 °C bis 95 °C...
  • Seite 83 Entspricht den Standards: EMV: 108/2004/EG, EN 55022, 55014 Störfestigkeit: EN2-6-61000 EN2-6-61000 (EMV-Teil 6.2 Übergreifende Normen) ETSI-EN 17-489 301 (Elektromagnetische Verträglichkeit und Funkspektrumangelegenheiten) R&TTE-Richtlinie 5/1999/EG EN 1-60950 (ITE – Sicherheit – Teil 1: Allgemeine Anforderungen) Niederspannungsrichtlinie (95/2006/EG) WEEE-Richtlinie (96/2002/EG) (Entsorgungsanforderungen) Fallprüfung: IEC 32-2-60068 Schutzklasse: IP21 ErP Fiche-Information Auf Modulationskessel...

  • Seite 84: Service Kontakt

    7.3 Service Kontakt Telefonische Unterstützung erhalten Sie unter: +49 1806 551111 (20 Ct/Anruf aus dem deutschen Festnetz / Mobilfunk abweichend) E-Mail-Anfragen können Sie an die nachfolgende Adresse richten: Vernetzte-Kessel@broetje.de 7.4 Anschrift August Brötje GmbH August-Brötje-Str. 17 26180 Rastede...
