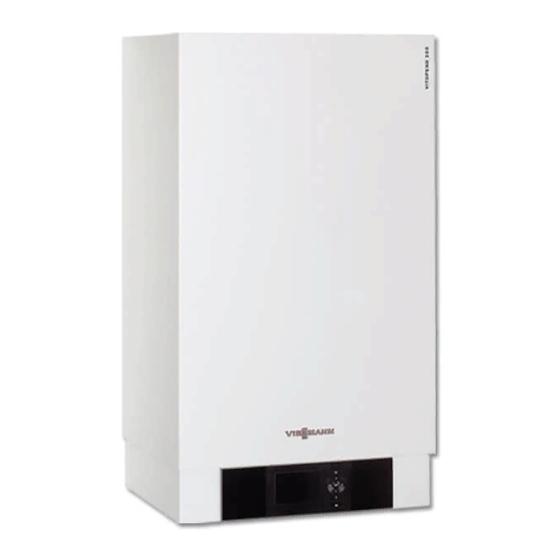

Viessmann VITOPEND 200-W Typ WH2B Montageanleitung
10,5 bis 18 kw und 10,5 bis 24 kw
gas-umlaufwasserheizer und gas-kombiwasserheizer
für raumluftabhängigen und raumluftunabhängigen betrieb
erdgas- und flüssiggas-ausführung
Vorschau ausblenden
Andere Handbücher für VITOPEND 200-W Typ WH2B:
- Serviceanleitung (120 Seiten) ,
- Planungsanleitung (56 Seiten) ,
- Planungsunterlagen (148 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann VITOPEND 200-W Typ WH2B
Inhaltszusammenfassung für Viessmann VITOPEND 200-W Typ WH2B
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitopend 200-W Typ WH2B, 10,5 bis 18 kW und 10,5 bis 24 kW Gas-Umlaufwasserheizer und Gas-Kombiwasserheizer für raumluftabhängigen und raumluftunabhängigen Betrieb Erdgas- und Flüssiggas-Ausführung VITOPEND 200-W Nach Montage entsorgen! 5442 584 2/2010...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Gefahr ■ die einschlägigen Sicherheitsbedin- Dieses Zeichen warnt vor Perso- gungen der DIN, EN, DVGW, TRGI, nenschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung Produktinformation....................Montagevorbereitung................... ■ Vorbereitungen zur Montage des Heizkessels..........Montageablauf Heizkessel anbauen und Anschlüsse montieren..........Abgasanschluss....................■ Raumluftabhängiger Betrieb................■ Raumluftunabhängiger Betrieb................. 10 Gasanschluss....................... 11 Regelungsgehäuse öffnen................... 12 Elektrische Anschlüsse..................12 Regelungsgehäuse schließen und Bedienteil einsetzen........17 Vorderblech anbauen................... 18 Inbetriebnahme und Einregulierung.............. -
Seite 4: Produktinformation
Produktinformation Vitopend 200-W, WH2B Vorgerichtet für den Betrieb mit Erdgas E. Mit einem Umstellsatz auf Erdgas LL bzw. Flüssiggas umstellbar. Der Vitopend 200-W darf grundsätzlich nur in die Länder geliefert werden, die auf dem Typenschild angegeben sind. Für die Lieferung in davon abweichende Länder muss ein zugelassener Fachbetrieb in Eigeninitiative eine Einzelzulassung nach dem jeweiligen Landesrecht erwirken. - Seite 5 Montagevorbereitung (Fortsetzung) A Heizungsvorlauf R ¾ E Heizungsrücklauf R ¾ B Warmwasser R ½ (Gas-Kombi- F Befüllung/Entleerung G Bereich für elektrische Leitungen wasserheizer) Speichervorlauf G ¾ (Gas-Umlauf- wasserheizer) C Gasanschluss D Kaltwasser R ½ (Gas-Kombiwas- serheizer) Speicherrücklauf G ¾ (Gas-Umlauf- wasserheizer)
