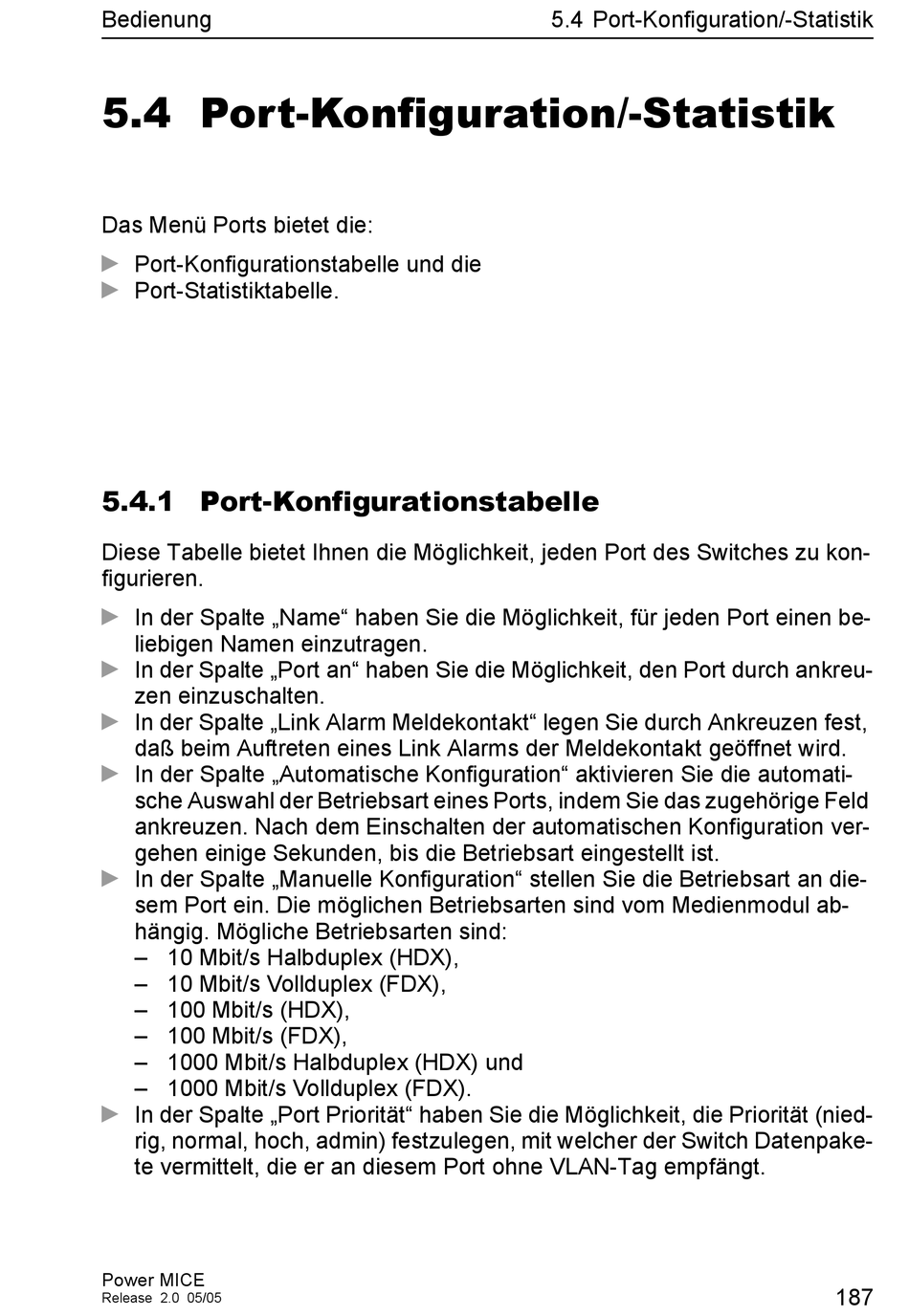

Port-Konfiguration/-Statistik; Port-Konfigurationstabelle - Hirschmann Power MICE 4000 Switch MS4128-5 Anwenderhandbuch

Bedienung

5.4 Port-Konfiguration/-Statistik

Das Menü Ports bietet die:
D
Port-Konfigurationstabelle und die
D
Port-Statistiktabelle.

5.4.1 Port-Konfigurationstabelle

Diese Tabelle bietet Ihnen die Möglichkeit, jeden Port des Switches zu kon-
figurieren.
D
In der Spalte „Name" haben Sie die Möglichkeit, für jeden Port einen be-
liebigen Namen einzutragen.
D
In der Spalte „Port an" haben Sie die Möglichkeit, den Port durch ankreu-
zen einzuschalten.
D
In der Spalte „Link Alarm Meldekontakt" legen Sie durch Ankreuzen fest,
daß beim Auftreten eines Link Alarms der Meldekontakt geöffnet wird.
D
In der Spalte „Automatische Konfiguration" aktivieren Sie die automati-
sche Auswahl der Betriebsart eines Ports, indem Sie das zugehörige Feld
ankreuzen. Nach dem Einschalten der automatischen Konfiguration ver-
gehen einige Sekunden, bis die Betriebsart eingestellt ist.
D
In der Spalte „Manuelle Konfiguration" stellen Sie die Betriebsart an die-
sem Port ein. Die möglichen Betriebsarten sind vom Medienmodul ab-
hängig. Mögliche Betriebsarten sind:
– 10 Mbit/s Halbduplex (HDX),
– 10 Mbit/s Vollduplex (FDX),
– 100 Mbit/s (HDX),
– 100 Mbit/s (FDX),
– 1000 Mbit/s Halbduplex (HDX) und
– 1000 Mbit/s Vollduplex (FDX).
D
In der Spalte „Port Priorität" haben Sie die Möglichkeit, die Priorität (nied-
rig, normal, hoch, admin) festzulegen, mit welcher der Switch Datenpake-
te vermittelt, die er an diesem Port ohne VLAN-Tag empfängt.
Power MICE
Release 2.0 05/05
5.4 Port-Konfiguration/-Statistik
187
