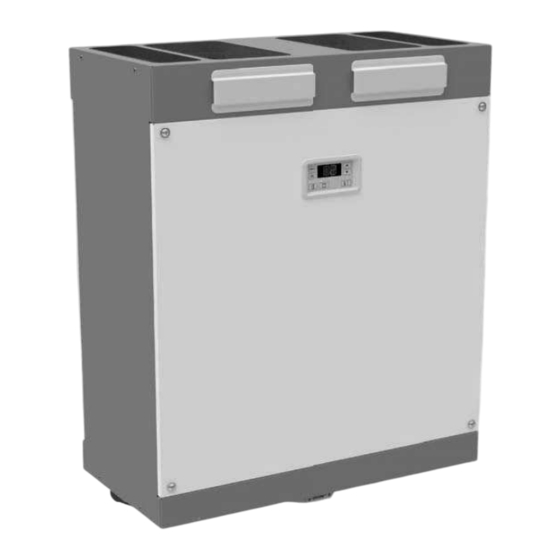

Zehnder ComfoD 180 Handbuch
Vorschau ausblenden
Andere Handbücher für ComfoD 180:
- Handbuch (28 Seiten) ,
- Bedienungsanleitung (40 Seiten)
Verwandte Anleitungen für Zehnder ComfoD 180
Inhaltszusammenfassung für Zehnder ComfoD 180
- Seite 1 Lüftungssystem ComfoD 180 und ComfoAir 180 Monteurhandbuch Heizung Kühlung Frische Luft Saubere Luft ComfoD / Basic ComfoAir / Luxe...
- Seite 2 Schnellmontage-Anleitung Weitere detaillierte Informationen zur Montage und Inbetriebnahme fi nden Sie im vollständigen Montagehandbuch. Legende Code Farbe Außenluft Zuluft (Supply Air) Abluft Fortluft (Exhaust Air) Blau Grau Schwarz Braun SERV Service/ComfoSense-Anschluss...
-
Seite 3: Wartung
Für die Anlage erhältliche Betriebsgeräte. Gewährleistungs- und Haftungsbedingungen Dieses Dokument enthält alle Informationen, die für die EWG-Konformitätserklärung sichere und optimale Montage von ComfoD 180 und Wartung der Filter der Anlage. ComfoAir 180 erforderlich sind. In diesem Dokument Wartung der Ventile des Lüftungssystems. -
Seite 4: Inhaltsverzeichnis
Inhalt Vorwort ......................................3 Sicherheit ....................................5 Montagebedingungen ................................5 Transport und Entpacken ................................5 Technische Spezifikationen ..............................6 4.1 Konfiguration der Anlage ..............................7 4.2 Maßskizzen ..................................8 4.3 Schaltplan ..................................10 Einbau ......................................12 5.1 Änderung von einer rechten Montageausführung zu einer linken ..................12 5.2 Wandmontage, standard ..............................13 5.3 Wandmontage, eingeschränkte Höhe: ..........................14 5.4 Wandmontage, eingeschränkte Höhe und Breite ......................15 5.5 Luftkanäle ..................................17... -
Seite 5: Sicherheit
1 Sicherheit - Luftkanalanschlüsse; - Stromanschluss; Befolgen Sie stets die in diesem Dokument aufgeführten - Elektrische Leitung für einen verdrahteten Sicherheitsbestimmungen, Warnungen, Kommentare Steuerschalter; und Anweisungen. Die Nichteinhaltung der in diesem - Vorkehrungen für die Kondensatabläufe. Dokument aufgeführten Sicherheitsbestimmungen, Warnungen, Kommentare und Anweisungen kann zu 3 Transport und Entpacken Personenschäden oder Schäden der Anlage führen. -
Seite 6: Technische Spezifikationen
4 Technische Spezifikationen Schallleistung 1 Schallleistung 1 Position Lüftungskapazität Stromleistung Stromstärke Schal- ldämpfer- Zuluftventilator Fortluftventilator gehäuse 28 m 3 /Std. bei 3 Pa 15 % 0,08 A 27,2 dB(A) 39 dB(A) 38 dB(A) 37 m 3 /Std. bei 6 Pa 20 % 0,09 A 27,8 dB(A) 40 dB(A) -
Seite 7: Konfiguration Der Anlage
4.1 Konfi guration der Anlage Position Teil Externes Gehäuse aus beschichtetem Blech Innnenbereich aus expandiertem Polypropylen EPP und ABS mit hoher Qualität 5 Anschlüsse für die Luftkanäle Filter für die Luftreinigung 2 energieeffi ziente DC-Motoren mit hocheffi zientem Ventilator HE (Hocheffi zienter) Wärmetauscher oder Enthalpietauscher (standardmäßig in der Anlage Version „Enthalpie“ und „ERV“) Display zum Lesen von Daten und zum Programmieren von Abläufen (nicht vorhanden in der Anlage Version „Luxe“) Elektronikbox mit der Steuerplatine der Anlage für alle Standardanschlüsse Kennzeichnungsschild mit detaillierten Informationen über die Anlage (nicht sichtbar) -
Seite 8: Maßskizzen
4.2 Maßskizzen 20 C 8 - DE... - Seite 9 Legende Code Beschreibung Außenluft (Outdoor Air) Zuluft (Supply Air) Abluft (Extract Air) Fortluft (Exhaust Air) Kondensatabläufe Doppel Adapter Vertikale Anschlusse Rechtshandige Anschlusse DE - 9...
-
Seite 10: Schaltplan
4.3 Schaltplan Farbcode-Legende Code Farbe Code Farbe Code Farbe (N) B Blau (L1) G Grau Weiß (PE) G/Y Grün / Gelb (L2) Bl Schwarz Gelb (L3) Br Braun Legende Code Beschreibung Code Beschreibung Vorwärmer (Pre Heater) NTC-Sensor Außenluft Fortluft-Motor NTC-Sensor Zuluft Zuluft-Motor NTC-Sensor Abluft DISPLAY... - Seite 11 Netzkabel Luxe-Version ComfoSense Positionsschalter DE - 11...
-
Seite 12: Einbau
5 Einbau 5.1 Änderung von einer rechten Die Anlage mit Display wird als Version für Rechtshänder Montageausführung zu einer linken geliefert (Die Zuluft- und Abluftseite befi nden sich auf Die Anlage Version „Luxe“ kann sowohl für der rechten Seite der Anlage). Befolgen Sie die unten Rechtshänder als auch für Linkshänder ausgelegt aufgeführten Schritte, wenn eine Version für Linkshänder werden. -
Seite 13: Wandmontage, Standard
5.2 Wandmontage, standard Drehen Sie die oberen 2 Schrauben auf Verwenden Sie die herausgedrehten Montieren Sie die Anlage an eine der Rückseite heraus. Schrauben, um 1 der mit der Anlage Wand, die eine Mindestmasse von 200 kg/m 2 aufweist. mitgelieferten Montagewinkel zu Wenn kein Display angebracht ist: befestigen. -
Seite 14: Wandmontage, Eingeschränkte Höhe
5.3 Wandmontage, eingeschränkte Höhe: Drehen Sie die oberen 2 Schrauben auf Verwenden Sie die herausgedrehten Montieren Sie die Anlage an eine der Rückseite heraus. Schrauben, um 1 der mit der Anlage Wand, die eine Mindestmasse von 200 kg/m 2 aufweist. mitgelieferten Montagewinkel und 2 der Wenn kein Display angebracht ist: ebenfalls mit der Anlage mitgelieferten... -
Seite 15: Wandmontage, Eingeschränkte Höhe Und Breite
Beispiel Ventil Beispiel Grafi k Beispiel Gitter Qv [m Hängen Sie die Anlage an den Bringen Sie die Ventile und/oder Programmieren Sie die erforderlichen Montagewinkel an der Wand. Gitter so an, wie im Abschnitt über die Luftstrommengen und Zeitverzögerungen Montage von Ventilen und/oder Gittern so ein, wie im Service-Handbuch Schrauben Sie die 4 Abstandhalter an beschrieben. - Seite 16 Beispiel Ventil Beispiel Grafi k Beispiel Gitter Qv [m Hängen/Schieben Sie die Anlage an/in Bringen Sie die Ventile und/oder Programmieren Sie die erforderlichen den Montagewinkel an der Wand. Gitter so an, wie im Abschnitt über die Luftstrommengen und Zeitverzögerungen Montage von Ventilen und/oder Gittern so ein, wie im Service-Handbuch Drücken Sie die Seiten der 4 beschrieben.
-
Seite 17: Luftkanäle
5.5 Luftkanäle 5.5.1 Obere Luftkanäle Die oberen Luftkanäle der Anlage können nur mittels Legende einem Anschluss des Zehnder ComfoPipe Plus- Code Beschreibung Luftkanalsystems angeschlossen werden. Die folgenden Außenluft (Outdoor Air) Arten von Anschlüssen können verwendet werden: Zuluft (Supply Air) Rechtshändige Anschlüsse;... - Seite 18 Wenn Sie den unteren Zuluftkanal verwenden, befolgen Sie die unten aufgeführten Schritte: Verschließen Sie den oberen Zuluftkanal Entfernen Sie die Frontplatte, indem Sie Ziehen Sie das Band, um den und entfernen Sie die Verschlusskappe die 4 Schrauben herausdrehen. Wärmetauscher, Bypass-Kanal und von der Öffnung auf der Unterseite (A).
-
Seite 19: Kondensatabläufe
5.6 Kondensatabläufe 5.6.2 U-Krümmung Das Kondensat muss frostfrei abgeleitet werden. Außerdem muss es ein Gefälle und ein Luftabschluss (U-Bogen, Trockensiphon oder Dichtungskappe) aufweisen. Der Anschluss für das Kondensatablauf befi ndet sich unterhalb der Anlage und hat einen externen Durchmesser von 20 mm. Wenn ein Enthalpietauscher vorhanden ist, darf die Anlage nicht mit einer U-Krümmung montiert min 60mm... -
Seite 20: Ventile Und / Oder Gitter
Ventile nahe der Wand montiert werden; Wir empfehlen, dass das Lüftungssystem mit Eintritts- 5.10 Unregulierter geothermischer und Fortluftventilen von Zehnder ausgestattet wird; Wärmetauscher (optional) Eine Spalte oder Gitter sollte sich links in Nähe der Es ist möglich, das Lüftungssystem Türen befi...
