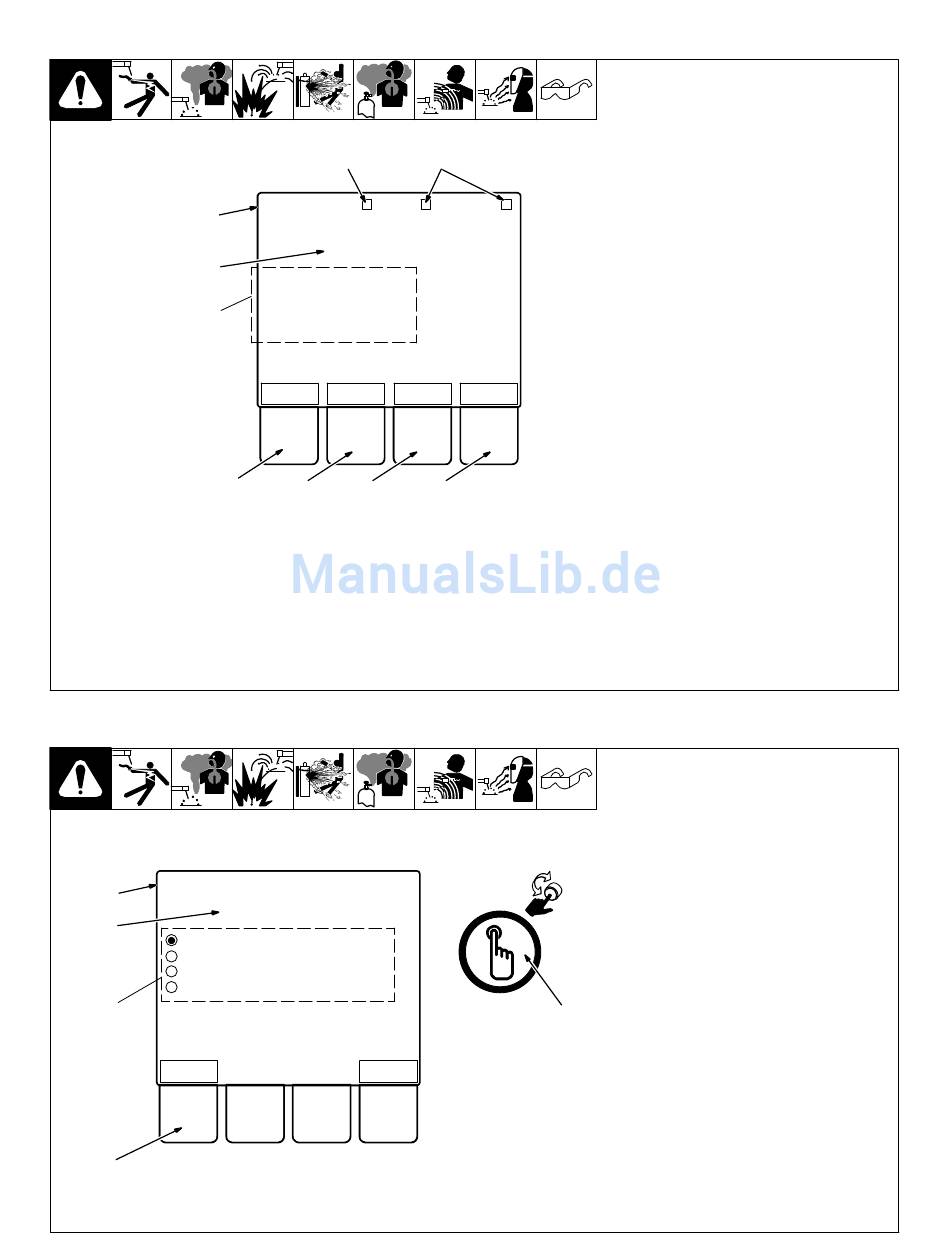

4-18. LCD−Home−Bildschirm
1
2
3
4
Ref 266 061-A
4-19. Setup Menu
Home > Setup
1
Setup Menu
2
Load New Process
Trigger Configuration
Weld Sequence Configuration
Feedback Configuration
4
Home
5
9
8
Home
Internet
WiFi
Program # 1
Accupulse
.035 Steel E70
Ar 90 CO2 10
Setup
Logs
Status
5
6
7
Back
1
Verzeichnisanzeige
Zeigt den Verzeichnispfad des aktuellen Bildschirms an.
2
Programmnummer
Zeigt die aktuelle Schweißprogrammnummer an.
Ethernet
3
Programminformationen
Zeigt den Prozesstyp, den Drahtdurchmesser, den
Drahttyp und die Drahtlegierung sowie die dem aktuellen
Schweißprogramm zugeordnete Gasmischung an.
4
Softkey „Setup" (Einrichtung)
Drücken Sie den Softkey „Setup" (Einrichtung), um den
Menübildschirm „Setup" (Einrichtung) aufzurufen. Der
Menübildschirm „Setup" (Einrichtung) ermöglicht die
Erstellung oder Änderung von Schweißprogrammen.
Weitere Informationen siehe Abschnitt 4-19.
5
Softkey „Logs" (Protokolle)
System
Drücken Sie den Softkey „Logs" (Protokolle), um den
Menübildschirm „Logs" (Protokolle) aufzurufen. Weitere
Informationen siehe Abschnitt 4-20.
6
Softkey „Status" (Status)
Drücken Sie den Softkey „Status" (Status), um den
Menübildschirm „Status" (Status) aufzurufen. Weitere
Informationen siehe Abschnitt 4-21.
7
Softkey „System" (System)
Drücken Sie den Softkey „System" (System), um den
Menübildschirm „System" (System) aufzurufen. Das
Systemmenü ermöglicht den Zugriff auf System−Reset−,
USB− und Leiterplattem−Softwarerevisionsfunktionen.
Weitere Informationen siehe Abschnitt 4-26.
8
Netzwerk−Verbindungsanzeige
Zeigt den Typ der verwendeten Netzwerkverbindung an.
9
Internet
Wird angezeigt, wenn Insight Core aktiviert ist.
1
Zeigt den aktuellen Verzeichnispfad an.
2
Zeigt den Namen des aktuellen Menüs an.
3
Knopf drehen, um die aktive Option zu ändern.
Neben der aktiven Option wird ein schwarzer Kreis
angezeigt, neben inaktiven Optionen wird ein
weißer Kreis angezeigt. Drücken Sie den Knopf,
um die aktive Option auszuwählen.
4
„Load New Process" (Neues Verfahren laden) −
Fügen Sie ein Schweißprogramm hinzu oder
nehmen
Schweißprogramm vor. Siehe Abschnitt 4-22.
„Trigger
Wählen
Schweißbrennerschalter
3
4T und 4−Takt−Schaltung aus und bearbeiten Sie sie
die Konfiguration. Siehe Abschnitt 4-23.
„Weld Sequence Configuration" (Konfiguration der
Schweißsequenz) - Ändern Sie verschiedene
Aspekte der Schweißsequenz wie etwa das
Vorströmen, die Anfangsstromstärke, den Krater
und das Nachströmen.
Siehe Abschnitt 4-24.
„Feedback Configuration" (Feedback−Konfiguration) -
Stellen Sie die Spannungsrückmeldungsmethode auf
Stiftsensor oder Messleitung ein. Siehe Abschnitt
4-25.
5
Drücken Sie den Softkey „Home", um zum
Menübildschirm „Home" (Home) zurückzukehren.
Verzeichnisanzeige
Menüname
Knopf zum Blättern und Taste zum
Auswählen/Speichern
Optionen
Sie
Änderungen
an
Configuration"
(Schalterkonfiguration)
Sie
Parameter−Umschaltung,
Parameter−Umschaltung,
Softkey „Home" (Home)
