- Seite 1 Block-800B bass-topteil bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 20.02.2018, ID: 424520 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................14 Installation und Inbetriebnahme....................15 Anschlüsse und Bedienelemente....................16 Technische Daten............................ 23 Stecker- und Anschlussbelegungen....................25 Umweltschutz............................28 Block-800B... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering- fügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. bass-topteil...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Verstärkung der Signale von Musikinstrumenten mit elektromagneti- Gebrauch schen Tonabnehmern. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanlei- tung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebs- bedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent- sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 12 Sicherheitshinweise VORSICHT! Mögliche Gehörschäden Das Gerät kann Lautstärken erzeugen, die zu vorübergehender oder permanenter Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten.
-
Seite 13: Stromversorgung
Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra- tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. -
Seite 14: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Dieses leistungsstarke Bass-Topteil zeichnet sich durch folgende besondere Eigenschaften aus: Ausgangsleistung: 800 Watt an 4 Ω Class-D ICE-Endstufe 4-Band Equalizer Smart Compressor D.I.-Ausgang mit Pre/Post- & Lift/Ground-Schalter Eingangsempfindlichkeit umschaltbar für aktive bzw. passive Bässe Stummschalt-Funktion Tuner-Ausgang Line-Eingang mit Lautstärkeregelung Kopfhörerausgang FX-Loop Speakon-Lautsprecherausgänge... -
Seite 15: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver- wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 16: Anschlüsse Und Bedienelemente

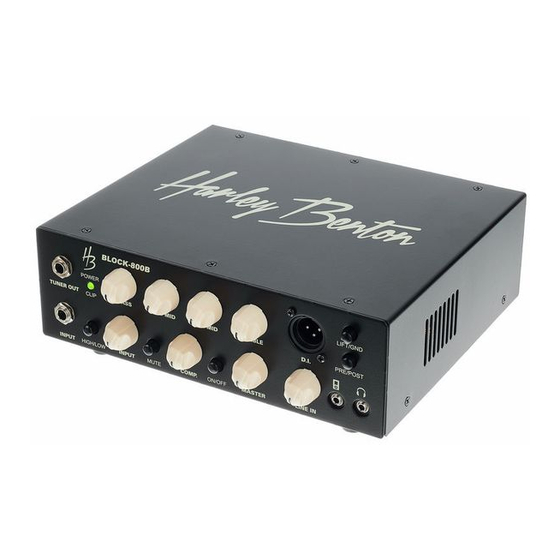

Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Frontseite bass-topteil... - Seite 17 Anschlüsse und Bedienelemente 1 [TUNER OUT] 6,3-mm-Klinkenausgang für den permanenten Anschluss eines Stimmgerätes. 2 [POWER | CLIP] Die LED leuchtet grün, wenn das Gerät eingeschaltet ist. Sie leuchtet rot, wenn das Signal übersteuert. Drehen Sie dann den [INPUT]-Regler soweit zurück, bis die LED wieder grün leuchtet. 3 [BASS] Regler zum Betonen oder Abschwächen der tiefen Frequenzen.
- Seite 18 Anschlüsse und Bedienelemente 7 [D.I.] Symmetrischer Direct-Out-Ausgang mit MIC-Pegel zum Anschluss an ein Mischpult. 8 [LIFT/GND] Dieser Schalter trennt oder verbindet das Massepotential des DI-Ausgangs und die Gerätemasse. In der [LIFT]-Posi- tion (nicht gedrückt) ist die Gerätemasse getrennt. So lassen sich ggf. Störgeräusche durch Masseschleifen elimi- nieren, die durch die Verbindung des Gerätes mit anderen geerdeten Geräten auftreten können.
- Seite 19 Anschlüsse und Bedienelemente 13 [MASTER] Regler für die Gesamt-Lautstärke des Gerätes. 14 [ON / OFF] Ein- / Ausschalter für die Kompressor-Funktion. 15 [COMP.] Regler für die Intensität der Kompressor-Funktion. Der Einsatz dieser Funktion ergibt fetter klingende Tiefen, redu- ziert Signalspitzen bei hartem Anschlag und erhöht das Sustain der Töne, also das lange Nachklingen einzelner Noten.
- Seite 20 Anschlüsse und Bedienelemente 18 [HIGH / LOW] Umschalter für die Empfindlichkeit und Impedanz des Eingangs [INPUT]. Bei der Verwendung von passiven Instru- menten sollte dieser Schalter in der HIGH-Position stehen, andernfalls reicht der Eingangspegel nicht, um den Ver- stärker ganz auszusteuern. Bei der Verwendung von aktiven Instrumenten sollte dieser Schalter in der LOW-Position stehen, andernfalls kann es leicht zu Übersteuerung und damit zur Überlastung des Vorstufe kommen, was sich in sehr störend klingenden Verzerrungen äußert.
- Seite 21 Anschlüsse und Bedienelemente Rückseite Block-800B...
- Seite 22 Anschlüsse und Bedienelemente 20 Gehäuselüfter. 21 [OUTPUTS] 2 × Speakon-Lautsprecherausgänge zum Anschluss geeigneter Lautsprecherboxen. Die Gesamt-Impedanz von 4 Ω darf dabei von der angeschlossenen Last nicht unterschritten werden. 22 [SEND] 6,3-mm Klinkenausgang des seriellen Effekt-Loops zum Anschluss von Klangprozessoren wie Kompressor etc. Der Anschluss kann auch als Line-Ausgang verwendet werden, da der interne Signalpfad nur unterbrochen wird durch das Einstecken eines Steckers in den [RETURN]-Eingang.
-
Seite 23: Technische Daten
Technische Daten Technische Daten Eingangsimpedanzen [INPUT] HIGH 1,5 MΩ 33 kΩ [RETURN] 22 kΩ [LINE] 22 kΩ Ausgangsimpedanzen [SEND] 22 kΩ [D.I.] 420 Ω Klangregelung Bass 100 Hz ± 12 dB Block-800B... -
Seite 24: Allgemeines
Technische Daten Untere Mitten 400 Hz ± 12 dB Obere Mitten 1,6 kHz ± 12 dB Höhen 7 kHz ± 12 dB Allgemeines Ausgangsleistung (RMS) 800 W @ 4 Ω Signal- / Rauschabstand > 80 dB (A-gewichtet) Verzerrung < 0,5 % Sicherung 5 mm ×... -
Seite 25: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert- volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 26 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen- gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken- stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste- cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –)
- Seite 27 Stecker- und Anschlussbelegungen Dreipolige 3,5-mm-Klinkenste- cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) Block-800B...
-
Seite 28: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa- ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie- derverwertung zugeführt werden. - Seite 29 Notizen Block-800B...
- Seite 30 Notizen bass-topteil...
