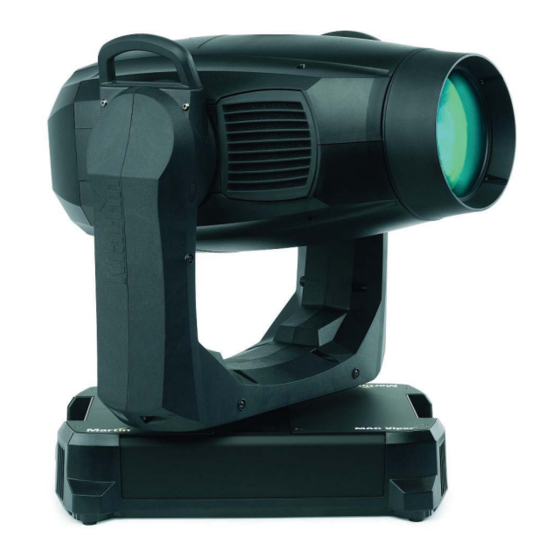

MAC Viper™ Performance
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Martin MAC Viper Performance

Inhaltszusammenfassung für Martin MAC Viper Performance

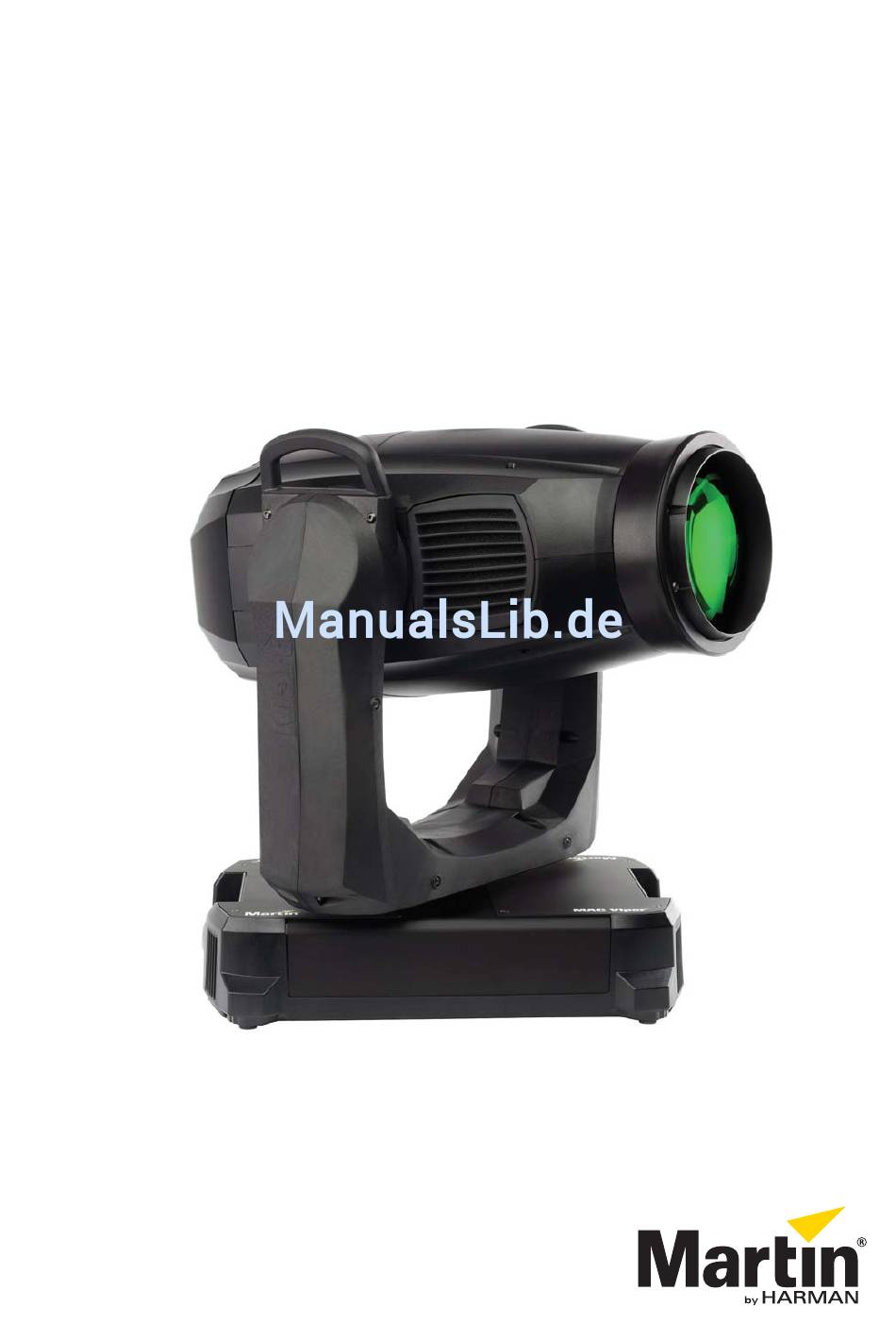

  • Seite 1 MAC Viper™ Performance BEDIENUNGSANLEITUNG...
  • Seite 2 Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Infor- mationen entstehen, haftbar gemacht werden. Das Martin Logo, der Name Martin und alle anderen Warenzeichen in diesem Doku- ment, die sich auf Dienstleistungen oder Produkte von Martin Professional oder Niederlassungen oder mit Martin Professional verbundene Firmen beziehen, sind Eigentum oder Lizenzen von Martin Professional, den Niederlassungen oder mit Martin Professi- onal verbundenen Firmen.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Einführung ................4 Effekte .

  • Seite 4: Einführung

    Einführung Diese Bedienungsanleitung ist die Ergänzung zu den Sicherheits- und Installationshinweisen, die mit dem MAC Viper Performance geliefert werden. Beide Dokumente stehen zum Download auf der Martin™ Webseite www.martin.com zur Verfügung. Die Bedienungsanleitung enthält Informationen, die vor allem für Lichtdesigner und Operatoren von Bedeutung sind. In den Sicherheits- und Installationshinweisen finden Sie wichtige Informationen für den Anwender, besonders Techniker und Installationsfirmen.

  • Seite 5: Effekte

    Im 16-bit-Modus beträgt die Auflösung des Dimmers 16 bit. Cyan, Magenta, Gelb und CTO Die Cyan-, Magenta-, Gelb- und CTO-Filter des MAC Viper Performance können von 0 bis 100% in den Strahlengang gefahren werden und so ein breites Farbspektrum erzeugen.

  • Seite 6: Animationsrad

    Bei Verwendung des Animationsrades erzielen Sie realistische Effekte, indem Sie den Fokus des Gerätes kreativ einsetzen. Blendenschieber Das Blendenschieber-Modul des MAC Viper Performance kann um 110° gedreht und auf beliebigen Positionen innerhalb des Drehbereiches indiziert werden. Jeder der vier Blendenschieber kann unabhängig eingeschoben und positioniert werden. Dreieckige Strahlformen sind möglich.

  • Seite 7: Optische Konfiguration

    Der MAC Viper Performance wird mit einem austauschbaren 4fach-Prisma (Artikelnr. 41300070) geliefert. Farbrad Das Farbrad des MAC Viper Performance ist mit sieben Farbfiltern und einer offenen Position bestückt. Das Bild zeigt die Konfiguration vom Leuchtmittel aus gesehen: Slot 8 - Offen...

  • Seite 8: Drehbare Gobos

    Drehbare Gobos Das Goborad des MAC Viper Performance ist mit 5 drehbaren Gobos plus offen ausgestattet. Bild 2 zeigt die Standardbestückung. Alle Gobos sind austauschbar. Die Gobos müssen dem Durchmesser, der Konstruktion und Qualität der Werksgobos entsprechen. Die Gobos haben die Größe E-27 (Außendurchmesser 37,5 mm, Motivdurchmesser 27 mm).

  • Seite 9: Animationsrad

    Animationsrad Der MAC Viper Performance wird mit dem Animationsrad “Ripple Waves” (Artikelnr. 43950063, installiert) geliefert. Dieses Rad erzeugt in Verbindung mit Gobos animierte Effekte. Das Rad kann in den Strahlengang gefahren, auf jeder Position oder einer der sieben vorprogrammierten Positionen indiziert und mit variabler Drehrichtung und -geschwindigkeit bewegt werden.

  • Seite 10: Gerätemenü

    DMX RANGE 1–34 Bild 5: Gerätemenü Beim Einschalten führt der MAC Viper Performance einen Selbsttest aus. Nach der Initialisierung des Geräts werden im Display A die DMX-Adresse (oder die Geräte-ID) und Statusmeldungen (siehe Seite 30) angezeigt. Der Inhalt des Displays kann sich automatisch an stehende oder hängende Montage anpassen. Diese Option wird im Menü...

  • Seite 11: Dmx Adresse

    Pufferbatterie Das Display und das Gerätemenü des MAC Viper Performance werden von einer internen Batterie versorgt. Sie haben auch bei ausgeschaltetem Gerät Zugriff auf wichtige Funktionen des Gerätemenüs (wie Einstellen der DMX Adresse). Das Gerätemenü wird bei ausgeschaltetem Gerät durch Drücken der Escape-Taste aktiviert. Das Display verlischt nach 10 s ohne Jogwheel-Aktivität, das Gerätemenü...

  • Seite 12: Dmx Modi

    • Im erweiterten 16 bit Modus werden zusätzlich Dimmer, Zoom und Fokus mit 16 bit Auflösung gesteuert. Der MAC Viper Performance belegt im 16 bit Modus 32 DMX Kanäle, im erweiterten 16 bit Modus 35 DMX Kanäle. Im erweiterten Modus sind 5 zusätzliche Kanäle zu zukünftige Funktionen reserviert.

  • Seite 13: Werkseinstellungen

    • GOBO 3 FX RANGE stellt die verfügbaren Positionen auf dem Effektrad ein. Sie können dadurch den Bereich auf die Effektgobos oder den Animationsbereich einschränken. • AUTO LAMP ON enthält drei Optionen zum Zünden des Leuchtmittels: - Die Option OFF erfordert einen Zündbefehl über DMX - Die Option ON zündet das Leuchtmittel beim Einschalten des Gerätes - Die Option DMX zündet das Leuchtmittel, wenn gültige DMX Daten empfangen werden.

  • Seite 14: Dmx Werteanzeige

    • TEMPERATURES zeigt die Temperaturen verschiedener Komponenten des Gerätes an. DMX Werteanzeige Der MAC Viper Performance zeigt die empfangenen DMX Werte im Menü DMX LIVE an. Die Funktion ist sinnvoll, um Probleme in Steuernetzwerken zu lokalisieren. RATE zeigt die DMX Refresh-Rate an. Werte unter 10 oder über 44 führen, besonders im Tracking-Modus, zu fehlerhafter Datenauswertung.

  • Seite 15: Setzen Der Einstellungen Per Dmx

    Setzen der Einstellungen per DMX Bestimmte Einstellungen und Parameter können über den Gerätefunktionskanal gesetzt werden. Einstellungen, die per DMX geändert werden, überschreiben Einstellungen, die über das Gerätemenü vorgenommen wurden. Um die unbeabsichtigte Änderung einer Einstellung zu vermeiden und dadurch etwa eine Show zu unterbrechen, müssen die meisten Befehle mehrere Sekunden gesendet werden, bevor sie akzeptiert werden.

  • Seite 16: Ändern Der Kalibrationswerte Per Dmx

    Wert 192). 2. Senden Sie über den Gerätefunktionskanal einen ‘Store’ Befehl. Der MAC Viper Performance liest nun den Wert des -2.5% Effektkanals (im Beispiel 192 für Cyan) und übersetzt den Wert in einen Offset-Wert zwischen -5% und +5% (siehe Bild 7).

  • Seite 17: Rdm

    Anwendungen, spezielle Befehle an bestimmte Geräte zu senden und zu empfangen. RDM ID Jeder MAC Viper Performance verfügt über eine eindeutige RDM UID, über die das Gerät in jedem RDM-System angesprochen werden kann. Die RDM UID finden Sie im Menü INFORMATION. RDM UID zeigt die eindeutige ID des Gerätes für die Identifikation in RDM-Systemen.

  • Seite 18: Servicefunktionen Der Software

    Wenn ein Pan/Tilt-Fehler auftritt und das Gerät nicht innerhalb von 10 s die korrekte Position erreichen kann, wird die Lagekontrolle automatisch deaktiviert. • ADJUST wird zur Grundeinstellung der Effekte im Werk und bei Reparaturen durch autorisierte Martin Service-Techniker verwendet. Das Menü ermöglicht die Grundeinstellung nach dem Tausch von Komponenten.

  • Seite 19: Firmware-Installation

    Die Version der installierten Firmware können Sie unter dem Menüpunkt INFORMATION im Gerätemenü aufrufen. Die neueste Firmware finden Sie auf der Martin™ Webseite. Sie kann mit einem USB Speicher- medium oder einem Windows-PC, der Martin Software Uploader-Anwendung undeinem Martin USB Duo™...
  • Seite 20 2. Lesen Sie die Release-Hinweise der Software. Beachten Sie die Hinweise und Warnungen. 3. Verbinden Sie das Interface und das Gerät mit einer Datenleitung. Übertragen Sie die Software, wie in der Anleitung der Martin Software Uploader-Anwendung beschrieben, auf das Gerät. MAC Viper Performance Bedienungsanleitung...

  • Seite 21: Dmx Protokoll

    DMX Protokoll Gültig für MAC Viper Performance mit Firmware Version 1.0.0 Erweiterter 16 bit 16 bit Fade Grund- Modus Modus DMX Wert Prozent Funktion wert Strobe/Shutter 0 - 19 0 - 7 Shutter geschlossen (Leuchtmittel wechselt in den 800 W Modus, wenn der Shutter länger als 10 s geschlossen bleibt)
  • Seite 22 Im Uhrzeigersinn, schnell langsam 127 - 129 Keine Drehung, Drehung stoppt bei aktueller Position 130 - 253 51 - 99 Gegen Uhrzeigersinn, langsam schnell 254 - 255 99 - 100 Keine Drehung, Indexwinkel 90° Tabelle 1: DMX Protokoll MAC Viper Performance Bedienungsanleitung...
  • Seite 23 Erweiterter 16 bit 16 bit Fade Grund- Modus Modus DMX Wert Prozent Funktion wert Blendenschieber 1, Position Fade 0 - 255 0 - 100 Ausfahren Einfahren Blendenschieber 1, Winkel Winkel – 0 -126 0 - 49 Fade Parallel 127 - 128 Winkel + 129 - 255 51 - 100...
  • Seite 24 94 - 95 Tilt-Kalibrierung speichern – 5 s 245 - 249 96 - 97 Alle Kalibrierwerte auf Werkseinstellung setzen - 5 s 250 - 255 98 - 100 Keine Funktion Für zukünftige Funktionen reserviert Tabelle 1: DMX Protokoll MAC Viper Performance Bedienungsanleitung...
  • Seite 25 Erweiterter 16 bit 16 bit Fade Grund- Modus Modus DMX Wert Prozent Funktion wert Für zukünftige Funktionen reserviert Für zukünftige Funktionen reserviert Für zukünftige Funktionen reserviert Für zukünftige Funktionen reserviert Tabelle 1: DMX Protokoll DMX Protokoll...

  • Seite 26: Gerätemenü

    Gerätemenü Gültig für MAC Viper Performance mit Firmware Version 1.0.0. Ebene 1 Ebene 2 Ebene 3 Ebene 4 Hinweis (Grundeinstellung = fett DMX Adresse (Werkseinstellung = 1). Der DMX ADDRESS 1 – XXX Adressbereich ist limitiert. Die höchste mögliche Adresse ist 512-Adressbedarf.
  • Seite 27 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Hinweis (Grundeinstellung = fett Effekt nimmt kürzesten Weg beim EFFECT Wechsel, auch über die offene Position SHORTCUT Effekt vermeidet die offene Position Displaybeleuchtung bleibt an Displaybeleuchtung verlischt 2 min 2 MINUTES nach dem letzten Tastendruck DISPLAY SLEEP Displaybeleuchtung verlischt 5 min nach 5 MINUTES...
  • Seite 28 Pan (Grundeinstellung = 128) PAN FINE 0 - 255 Pan, fein (LSB, Grundeinstellung = 128) TILT 0 - 255 Tilt (Grundeinstellung = 128) TILT FINE 0 - 255 Tilt, fein (LSB, Grundeinstellung = 128) Tabelle 2: Gerätemenü MAC Viper Performance Bedienungsanleitung...
  • Seite 29 Service- Techniker während der Wartung NOT ADJUSTED / verwendet werden. Öffnen Sie das FROST 1 - 255 Menü ADJUST nicht, wenn Sie nicht über die Martin Service-Dokumentation ADJUST ADJUST verfügen. Änderungen der Einstellung REST/FRAMING können zu Fehlfunktion des Gerätes FRAMING BLADE 1 führen.

  • Seite 30: Service- Und Displaymeldungen

    Service- und Displaymeldungen Der MAC Viper Performance zeigt Wartungs- und Fehlermeldungen im Display mit Fehlermeldungen, die 3 oder 4 Buchstaben lang sind und erläuterndem Text im Display an. Die Kurzmeldung ist groß dargestellt und aus der Ferne lesbar. Der erläuternde Text gibt weitere Informationen zur Meldung.

  • Seite 31: Fehlermeldungen

    ** Temperaturwarnungen verschwinden, sobald die Temperatur auf zulässige Werte gesunken ist. Wenn die Temperatur zur Abschaltung führt, erscheint eine entsprechende Meldung im Display. Fehlermeldungen Fehlermeldungen zeigen einen kritischen Fehler an. Der MAC Viper Performance kommuniziert Fehler wie folgt: • Fehlermeldungen werden blinkend im Display angezeigt.
  • Seite 32 Basislüfter 1 (ganz links) läuft nicht. Beim Reset verschwindet die Fehlermeldung. BASE FAN 2 ERR Basislüfter 2 läuft nicht. Beim Reset verschwindet die Fehlermeldung. BASE FAN 3 ERR Basislüfter 3 läuft nicht. Beim Reset verschwindet die Fehlermeldung. Tabelle 4: Fehlermeldungen MAC Viper Performance Bedienungsanleitung...
  • Seite 33 Kurzform Vollständige Nachricht und Bedeutung BASE FAN 4 ERR Basislüfter 4 läuft nicht. Beim Reset verschwindet die Fehlermeldung. HD M FAN ERR Mittlerer Kopflüfter läuft nicht. Das Leuchtmittel wird gelöscht. Beim Reset verschwindet die Fehlermeldung. PAN FBACK ERR FBEP Zeitfehler magnetische Indizierung Pan. Das Gerät kann die Pan-Position nicht mehr korrigieren (die Pan-Bewegung ist dennoch möglich).
  • Seite 34 Die Temperatur des Zoom/Fokus-Moduls ist zu hoch. Der Thermoschalter hat ausgelöst. Das ZFTC Leuchtmittel wird gelöscht und die Lüfter drehen mit maximaler Drehzahl. Beim Reset verschwindet die Fehlermeldung. ZOOM ERROR ZOER Zeitfehler elektronische Indizierung Zoom. Tabelle 4: Fehlermeldungen MAC Viper Performance Bedienungsanleitung...
  • Seite 36 Olof Palmes Allé 18 8200 Aarhus N Denmark Tel: +45 8740 0000 Fax +45 8740 0010...
