Beschreibung Der Bauteile; Vorbereitende Arbeiten - Sabo 43-compact Betriebsanleitung

Das Auswechseln, Nachschleifen und Auswuchten des Messers muss von
einer autorisierten Fachwerkstatt durchgeführt werden.
Durch eine falsch zusammengebaute Messerkupplung kann der Messerbalken
sich lösen, was zu schweren Verletzungen führen kann.
Ein unsachgemäß geschliffenes und nicht ausgewuchtetes Messer kann starke
Vibrationen verursachen und den Rasenmäher beschädigen.
Pos: 10.7.11 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Auf festen Sitz des Zündkerzensteckers achten @ 13\mod_1280215290591_6.docx @ 110041 @ @ 1
• Auf festen Sitz des Zündkerzensteckers achten! Berühren ist nur gefährlich
solange der Kerzenstecker nicht vorschriftsmäßig installiert ist.
Pos: 10.7.12 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Beschädigte Teile ersetzen @ 0\mod_1115186070093_6.docx @ 261 @ @ 1
• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.
Pos: 10.7.13 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Schutzhandschuhe tragen @ 0\mod_1115186195468_6.docx @ 263 @ 1 @ 1
Bei Wartungs- und Reinigungsarbeiten sind immer Schutzhandschuhe zu
tragen.
Pos: 10.7.14 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Zündkerzenstecker abziehen Mäher @ 25\mod_1377160770344_6.docx @ 187054 @ @ 1
Wartungs- und Reinigungsarbeiten sind nur bei ausgeschaltetem Motor und
abgezogenem Zündkerzenstecker auf ebenen Flächen durchzuführen. Eine
regelmäßige Wartung ist unentbehrlich für die Sicherheit und Einhaltung der
Leistungsfähigkeit.
Pos: 10.7.15 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Kerzenstecker niemals bei laufendem Motor abziehen @ 13\mod_1280219056956_6.docx @ 110073 @ @ 1
• Kerzenstecker niemals bei laufendem Motor abziehen! Gefährdung: elektrischer
Schlag.
Pos: 10.7.16 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Tank nur im Freien entleeren @ 0\mod_1115186486750_6.docx @ 267 @ @ 1
• Falls der Tank zu entleeren ist, sollte dies im Freien und bei kaltem Motor erfolgen.
Darauf achten, dass kein Kraftstoff verschüttet wird.
Pos: 10.7.17 /Innenteil/Sicherheitsvorschriften/Wartung und Lagerung/Nur Originalersatzteile verwenden SABO+JD @ 26\mod_1377168488208_6.docx @ 187531 @ @ 1
Aus Garantie-/ Gewährleistungs- und Sicherheitsgründen dürfen nur
Originalersatzteile verwendet werden.
Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre
Sicherheit gefährden.
Pos: 11.1 /---------- 1 Leerzeile ---------- @ 0\mod_1114611787140_6.docx @ 41 @ 1 @ 1
Pos: 11.2 /Innenteil/Beschreibung der Bauteile/1 BESCHREIBUNG DER BAUTEILE @ 0\mod_1115187892468_6.docx @ 271 @ 22 @ 1

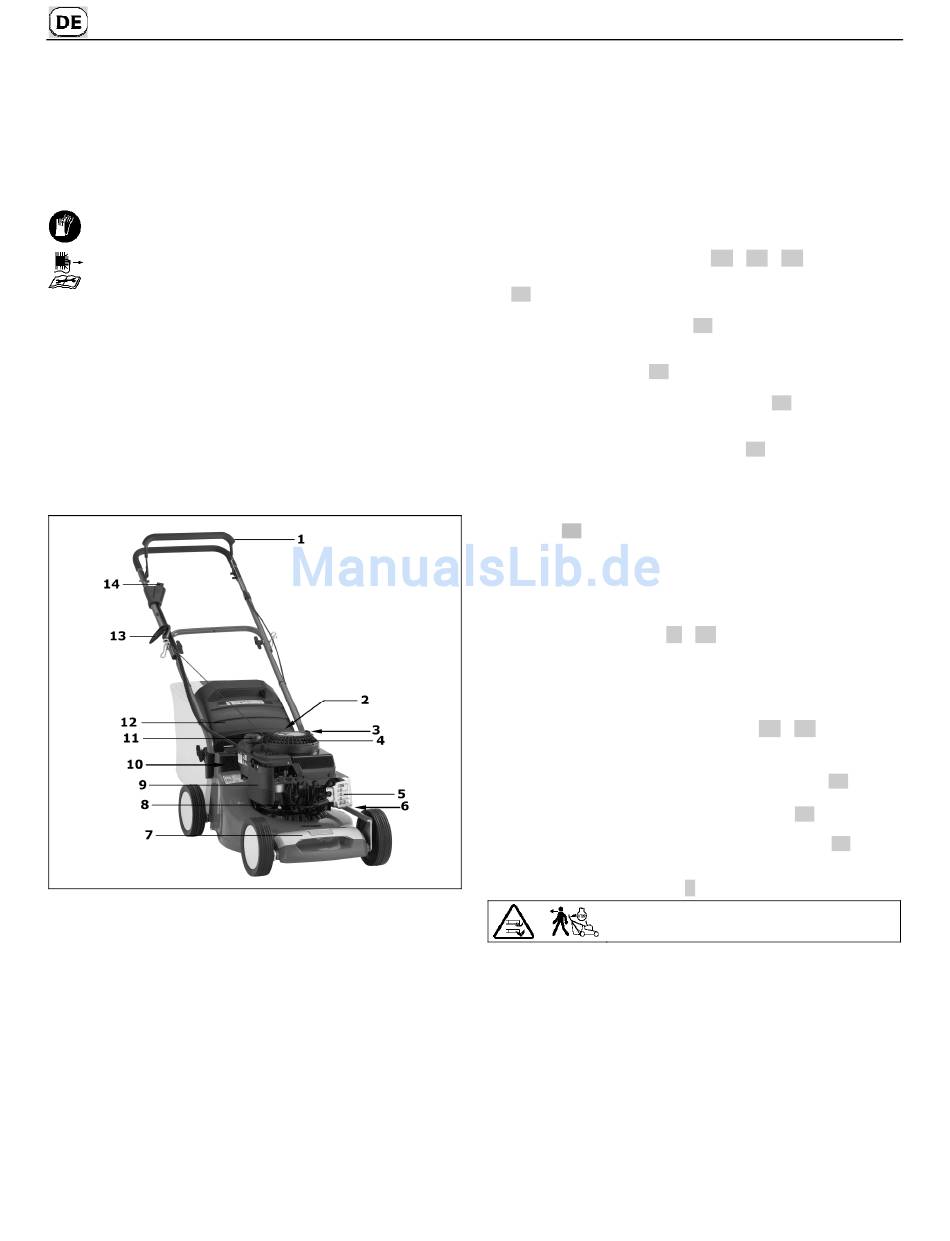

7 BESCHREIBUNG DER BAUTEILE

Pos: 11.3 /Innenteil/Beschreibung der Bauteile/Bild 43-COMPACT E Redesign @ 26\mod_1377179123886_0.docx @ 192782 @ @ 1
Pos: 11.4 /Innenteil/Beschreibung der Bauteile/Beschreibung der Bauteile 43-COMPACT/ E Text_MUSTER @ 20\mod_1346678263969_6.docx @ 154743 @ @ 1
1 Sicherheitsschaltbügel für Motorbremse
2 Verstellgriff für Schnitthöheneinstellung (Tragegriff hinten) mit Drucktaste
3 Öleinfüllstutzen mit Ölmess-Stab
4 Motorabdeckung
5 Auspuffschutzgitter
6 Schnitthöhen-Anzeige
7 Tragegriff
8 Zündkerze
9 Luftfilter
10 Abdeckungen des Riementriebs
11 Tankverschluss
12 Auswurfklappe
13 Starterseil-Griff
14 Starterschlüssel (Modellabhängig)
Pos: 12.1 /---------- 1 Leerzeile ---------- @ 0\mod_1114611787140_6.docx @ 41 @ 1 @ 1
Pos: 12.2 /Innenteil/Vorbereitende Arbeiten/1 VORBEREITENDE ARBEITEN @ 0\mod_1115194917734_6.docx @ 291 @ 22 @ 1

8 VORBEREITENDE ARBEITEN

Pos: 12.3 /Innenteil/Vorbereitende Arbeiten/Vorbereitende Arbeiten Text 47er Profi SABO+JD @ 23\mod_1368616172046_6.docx @ 173150 @ 2 @ 1
Zur Montage des Mähers befinden sich folgende Einzelteile in der Verpackung:
• Mäher mit vormontiertem Führungsholm
• Fangtuch, Fangsackgestell
• Werkzeugbeutel mit folgendem Inhalt:
– Betriebsanleitung mit Konformitätserklärung
– Garantiekarte und Garantiebedingungen (Modellabhängig)
– diverse Befestigungsteile.
Sollte wider Erwarten ein Teil fehlen, setzen Sie sich bitte mit Ihrem Fachhändler in
Verbindung.
Pos: 12.4 /Innenteil/Vorbereitende Arbeiten/1.1 Führungsholm hochstellen (Abbildung A1 + E1 + B1) @ 0\mod_1125644224779_6.docx @ 951 @ 22 @ 1
Führungsholm hochstellen (Abbildung A1 + E1 + B1 )
Pos: 12.5 /Innenteil/Vorbereitende Arbeiten/Führungsholm hochstellen Text 43er E-Start COMPACT_MUSTER @ 18\mod_1339502047010_6.docx @ 141331 @ @ 1
– Den Z-förmig zusammengeklappten Führungsholm nach oben auseinander ziehen
A1 .
– Wenn Führungsholm-Oberteil und -Unterteil in einer Ebene liegen, die
Flügelmuttern von Hand fest anziehen E1 .
– Am Führungsholm-Unterteil die Enden mit den gezahnten Kunststoffanpassungen
so weit nach hinten schwenken, bis diese in die gleichfalls gezahnte Aussparung
am Mähergehäuse einrasten B1 .
Dadurch können drei unterschiedliche Holmhöhen eingestellt werden.
– Die beidseitigen Flügelmuttern von Hand fest anziehen B1 .
– Den Kabelbaum (Elektro-Start) und den Bowdenzug in die Kabelführungen
einlegen. Dadurch wird ein Einklemmen des Kabelbaums und des Bowdenzuges
beim Umklappen des Führungsholmes verhindert E1 .
– Den Bowdenzug mit Hilfe der kürzeren Kabelbänder aus dem Werkzeugbeutel am
linken Unterholm befestigen.
Pos: 12.6 /Innenteil/Vorbereitende Arbeiten/Holmhöhenverstellung...Umschlagen des Holms Hinweis 36er, 40er, 43er, 47er @ 13\mod_1280321957086_6.docx @ 110480 @ 2 @ 1
VORSICHT
Bei der Betätigung der Holmhöhenverstellung kann es beim Lösen der
Flügelmuttern B1 zur Befestigung des Holm-Unterteils am Gehäuse (nur soweit
lösen, dass der Holm frei beweglich ist) und Ausrasten der gezahnten
Kunststoffanpassungen aus der Aussparung am Gehäuse zu einem
unbeabsichtigten Umschlagen des Holms kommen. Außerdem können sich
Quetschstellen zwischen Holm-Unterteil und Gehäuse ergeben. Es besteht
Verletzungsgefahr!
Pos: 12.7 /Innenteil/Vorbereitende Arbeiten/1.1 Holmstart-Montage (Abbildung D + L1 ) @ 0\mod_1115199169031_6.docx @ 325 @ 2 @ 1
Holmstart-Montage (Abbildung D + L1 )
Pos: 12.8 /Innenteil/Vorbereitende Arbeiten/Holmstart-Montage Text @ 0\mod_1115199220171_6.docx @ 327 @ 22 @ 1
– Um das Starterseil einzuhängen, muss zuvor der Sicherheitsschaltbügel (1) am
Holm-Oberteil (2) umgeklappt werden.
– Starterseil (3) herausziehen und durch eine drehende Bewegung in die
Startergriffhalterung (4) einhängen.
Pos: 12.9 /Innenteil/Vorbereitende Arbeiten/1.1 Grasfangsack am Mäher einhängen (Abbildung R1 + S1) @ 0\mod_1125644669425_6.docx @ 953 @ 2 @ 1
Grasfangsack am Mäher einhängen (Abbildung R1 + S1 )
Pos: 12.10 /Innenteil/Vorbereitende Arbeiten/Grasfangsack am Mäher einhängen Text 43er Redesign @ 14\mod_1281595762845_6.docx @ 111936 @ 22 @ 1
– Das Fangsackgestell mit dem Bügel voran in das Fangtuch einsetzen. Die oberen
Nähte des Fangtuches am Bügel ausrichten.
– Die Halteprofile auf den Rahmen des Fangsackgestells aufdrücken R1 .
– Die Auswurfklappe des Mähers nach oben öffnen.
– Den Grasfangsack am Tragbügel anheben, die Schanze (1) R1 an der
Fangsacköffnung in die Auswurföffnung einsetzen und den Grasfangsack mit
seinen beiden seitlichen Haken oben am Mähergehäuse einhängen S1 .
– Die Auswurfklappe auf den Grasfangsack klappen.
Pos: 12.11 /Innenteil/Vorbereitende Arbeiten/1.1 Schnitthöhe einstellen (Abbildung I ) @ 0\mod_1115201229609_6.docx @ 335 @ 2 @ 1
Schnitthöhe einstellen (Abbildung I )
Pos: 12.12 /Innenteil/Sicherheitshinweise/Sicherheitshinweis: Messer, MotorStop @ 0\mod_1115201376187_6.docx @ 339 @ @ 1
Pos: 12.13 /Innenteil/Vorbereitende Arbeiten/Schnitthöhe einstellen Text 40er, 43er COMPACT @ 0\mod_1125660822165_6.docx @ 1007 @ @ 1
Die Schnitthöhe wird hinter dem Motor eingestellt.
– Mit dem Daumen die graue Drucktaste betätigen, am Griff den Mäher durch Heben
oder Senken in die gewünschte Position bringen.
– Nach Loslassen der Drucktaste rastet der Hebel in der gewünschten Schnitthöhe
ein.
– Die Markierung links auf dem Gehäuse zeigt auf die eingestellte Schnitthöhe.
Pos: 12.14 /Innenteil/Vorbereitende Arbeiten/Schnitthöhe einstellen Hinweis mit VARIO, ohne Antrieb @ 0\mod_1125669111919_6.docx @ 1049 @ 21 @ 1
WICHTIG
Das Mähen auf niedrigster Schnitthöhe sollte nur auf ebenen und planen
Rasenflächen durchgeführt werden!
Beachten Sie bitte, dass die unteren Schnitthöheneinstellungen nur bei
optimalen Bedingungen zu verwenden sind. Wenn Sie die Schnitthöhe zu niedrig
wählen, kann die Grasnarbe beschädigt und unter Umständen sogar vernichtet
werden.
6
Sicherheitshinweis!
Symbolerklärung siehe Tabelle Seite 3
