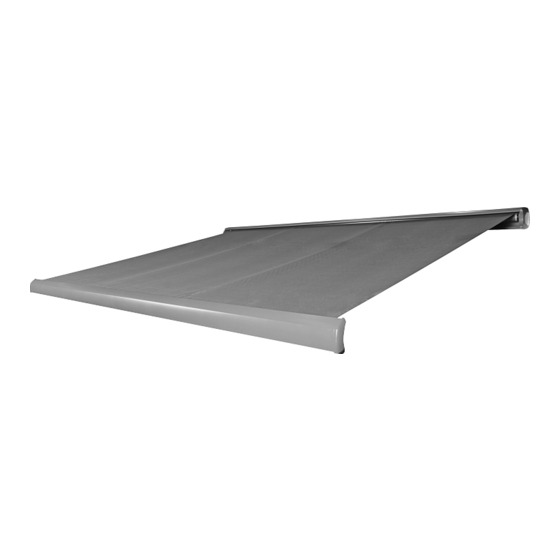

Seite 1 6145050 6145051 6145052 VOLLKASSETTENMARKISE MIT MOTOR UND LED-BELEUCHTUNG | Montage- und Gebrauchsanweisung STORE À COFFRE INTÉGRAL AVEC MOTEUR ET ÉCLAIRAGE LED | Manuel d’installation et de l’utilisateur TENDA A CASSONETTO PIENO CON MOTORE E ILLUMINAZIONE A LED | Manuale d’installazione e d’uso...
Seite 2: Inhaltsverzeichnis
DIN EN 13561 Windwiderstandsklasse 2 Lieferumfang Service 1x Motorbetriebene Vollkassettenmarkise Bei Kundendienst- oder Ersatzteilanfragen wenden 3x Wandkonsole Sie sich bitte an Ihren HORNBACH-Markt vor Ort oder 3x Deckenkonsole schreiben Sie eine E-Mail an: 6x Konsolenschraube 1x Handkurbel service@hornbach.com 1x Kurbelöse 1x Fernbedienung mit Halter 1x Gebrauchsanleitung für Fernbedienung...
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE WARNHINWEIS - FÜR DIE SICHERHEIT VON PERSO- ∙ Laub oder sonstige auf dem Markisentuch, im Mar- NEN IST DIE EINHALTUNG DIESER ANWEISUNGEN kisenkasten und in den Führungsschienen liegende ERFORDERLICH Fremdkörper sofort beseitigen, da dies zu Beschädi- gungen oder zum Absturz der Markise führen kann. DIE ANWEISUNGEN AUFBEWAHREN ∙...
Seite 4: Übersicht
4 Linker Gelenkarm mit LEDs 10 Ausfahren 5 Rechter Gelenkarm mit LEDs 11 LEDs Ein/Aus 6 Tuch 7 Haube Vollkassettenmarkise 1x Gebrauchsanleitung für Fernbedienung Deckenkonsole 3x (für 6145050 2x) Wandkonsole 3x (für 6145050 2x) Konsolenschrauben 6x (für 6145050 4x) DEUTSCH...
Seite 5 Kurbelöse 1x Handkurbel 1x Zubehörsatz für Fernbedienung Fernbedienungshalter 1x Fernbedienung 1x DEUTSCH...
Seite 6: Montage
Montage Montagestelle ACHTUNG ACHTUNG Bei Zweifeln hinsichtlich der Tragfähigkeit der Um Gefahren während der Montage zu vermei- Montagestelle einen Fachmann zu Rate ziehen. den, muss der Monteur in nachstehenden Berei- chen über ausreichende Kenntnisse verfügen: Vor der Montage prüfen, ob die Wand oder Decke der •...
Seite 7: Montagematerial
B. TOX Thermo Proof Plus ACHTUNG Für jedes Montagematerial müssen die Spezifikationen des Herstellers der Befestigungselemente einge- halten werden, z. B. Bohrergrößen, Abstände zu Kanten, Anziehdrehmomente, Trocknungszeit usw. Technische Daten MODELL 6145050 6145051 6145052 Max. Breite 2500 mm 4000 mm 5000 mm Max.
Seite 8 Höhe und mindestens 280 cm über dem Boden montiert werden. Der Abstand zwischen den Innen- seiten der Konsolen für 6145050: x = 182,5 cm, für 6145051: x = 162 cm und für 6145052: x = 199 cm. Die Befestigungsbohrungen für die Konsolen an der Wand markie- ren.
Seite 9 Kurbelöse 1x Die Handkurbel in die Öffnung an der linken Seite der Markise einsetzen und mit dem Siche- rungsring sichern. Handkurbel 1x Die Handkurbel in die Kurbelöse an der linken Seite einhängen. Falls ein motorisches Aus- und Einfahren der Markise nicht möglich ist (z.
Seite 10 Fernbedienungshalter 1x Zum Montieren des Fernbedie- nungshalters an einer Oberflä- che zwei Löcher bohren. Den Halter auf den Kunststoff- träger schieben und die Fernbe- dienung einstecken. Batterie in Fernbedienung ein- setzen Das Batteriefach befindet sich auf der Rückseite der Fernbe- dienung.
Seite 11: Einstellung Neigungswinkel
Einstellung Neigungswinkel Der Neigungswinkel ist im Bereich von 15° bis 40° einstellbar. Ein Neigungswinkel unter 15° wird nicht empfohlen. Die Markise wie gewünscht ausfahren. Die Sicherungsinnensechs- kantschraube mit einem Innen- sechskantschlüssel entgegen dem Uhrzeigersinn lösen. Vorsicht - die Scheiben und Schrauben nicht entfernen.
Seite 12 Nachdem der Neigungswinkel mit der Einstellschraube (rechts) eingestellt worden ist, die Siche- rungsinnensechskantschraube (links) mit einem Innensechs- kantschlüssel anziehen. Densel- ben Vorgang am anderen Arm der Markise wiederholen. Den Neigungswinkel an beiden Seiten gleichmäßig einstellen, sodass das Ausfallprofil 1 in waagerechter Lage bleibt.
Seite 13: Reinigung Und Wartung
Reinigung und Wartung Tuch Das Markisentuch ist ein hochwertiges Produkt und 1. Die Markise vollständig ausfahren. wird meistens aus Acryl- oder Polyesterfasern herge- 2. Losen Schmutz und Rückstände abbürsten. stellt (entsprechend den deklarierten Eigenschaften). 3. Das Tuch mit einem Gartenschlauch befeuchten. Die Qualität des Tuchs wird über Jahre erhalten blei- 4.
Seite 14: Fehlerbehebung
Fehlerbehebung PROBLEM URSACHE LÖSUNG Tuch hängt durch und ist nicht Tuch dehnt sich, wenn es Regen aus- Das Tuch baldmöglichst trocknen, da gespannt gesetzt ist das Tuch nicht in feuchtem Zustand eingefahren werden darf Die Arme sind nicht vollständig aus- Das Tuch ist am straffsten, wenn die gefahren Gelenkarme vollständig ausgefahren...
Seite 15: Leistungserklärung
Leistung(en). Der oben genannte Hersteller trägt die alleinige Verantwortung für die Ausfertigung der Leis- Motorbetriebene Vollkassettenmarkise 2,5 x 1,5 m tungserklärung entsprechend der Verordnung (EU) Nr. PE einfarbig grau (6145050) 305/2011. Motorbetriebene Vollkassettenmarkise 4 x 3 m PE einfarbig grau (6145051) Unterzeichnet für und im Namen des Herstellers von:...
Seite 16: Service
1x Marquise à coffre intégral motorisée Pour toute demande de service ou de pièces déta- 3x Support de montage mural chées, contacter son magasin local HORNBACH ou 3x Support de montage au plafond adresser un courriel à : 6x Vis de support de montage 1x Manivelle service@hornbach.com...
Seite 17: Consignes De Sécurité Importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES AVERTISSEMENT - POUR LA SÉCURITÉ DES PER- ∙ Les feuillages ou d'autres corps étrangers dans le SONNES, IL EST IMPORTANT DE RESPECTER CES tissu de la marquise, le recouvrement supérieur et INSTRUCTIONS dans les rails de guidage doivent être retirés immé- diatement car ils peuvent endommager ou entraîner IL EST IMPÉRATIF DE CONSERVER CES INSTRUC- la chute de la marquise.
Seite 18: Vue D'ensemble
5 Bras articulé droit avec LED 11 LED allumées/éteintes 6 Tissu 7 Capot Marquise à coffre intégral 1x Manuel pour la télécommande 1x Support de plafond 3x (pour 6145050 2x) Support mural 3x (pour 6145050 2x) Vis de support 6x (pour 6145050 4x) FRANÇAIS...
Seite 19 Oeillet de manivelle 1x Manivelle 1x Kit d'accessoires pour la télécommande Support de télécommande 1x Télécommande 1x FRANÇAIS...
Seite 20: Installation
Installation Lieu d'installation AVERTISSEMENT AVERTISSEMENT Consulter un spécialiste en cas de doute sur la Pour éviter les risques pendant l'installation, l'ins- capacité de charge sur le site d'installation. tallateur doit maîtriser suffisamment les qualifica- tions suivantes : Avant l'installation, contrôler si le mur ou le plafond du •...
Seite 21: Matériel De Montage
Il est obligatoire de respecter les spécifications du fabricant des fixations pour chaque matériel de montage, par ex. tailles des perçages, distances par rapport au bord, couples de serrage, durées de séchage, etc. Caractéristiques techniques MODÈLE 6145050 6145051 6145052 Largeur max.
Seite 22 à au moins 280 cm au-dessus du sol. La distance entre l'intérieur des supports de montage est pour 6145050: x = 182.5 cm, pour 6145051: x = 162 cm et pour 6145052: x = 199 cm. Tracer les trous d'installation des supports de montage sur le Conformément au type de mur,...
Seite 23 Oeillet de manivelle 1x Insérer l'oeillet de manivelle dans l'ouverture du côté gauche de la marquise et le fixer avec la bague de verrouillage. Manivelle 1x Insérer la manivelle dans l'oeillet de manivelle à gauche. Si le dépliage et le repliage moto- risé...
Seite 24 Support de télécommande 1x Le support de télécommande peut être fixé sur une surface en perçant deux trous. Glisser le support sur le main- tien en plastique et insérer la télécommande. Mise en place de la pile dans la télécommande Le compartiment à...
Seite 25: Réglage De L'angle D'inclinaison
Réglage de l'angle d'inclinaison L'angle d'inclinaison peut être réglé dans une plage de 15° à 40°. Nous ne recommandons pas un angle d'inclinaison de moins de 15°. Extraire la marquise comme désiré. Desserrer la vis à six pans creux de verrouillage avec une clé Allen en la tournant dans le sens anti-horaire.
Seite 26 Une fois que l'angle d'inclinai- son désiré est réglé avec la vis de réglage (droite), serrer la vis à six pans creux de verrouillage (gauche) avec une clé Allen. Répéter la même procédure sur l'autre bras de la marquise. S'assurer de régler l'angle d'inclinaison uniformément des deux côtés de sorte que le pro- filé...
Seite 27: Nettoyage Et Entretien
Nettoyage et entretien Tissu Le tissu de la marquise est un produit de haute qua- 1. Sortir complètement la marquise. lité fabriqué essentiellement en fibres acryliques ou 2. Éliminer les salissures et les débris qui n'adhèrent pas polyester (conformément aux propriétés déclarées). à...
Seite 28: Dépannage
Dépannage PROBLÈME CAUSE SOLUTION Le tissu s'affaisse et n'est pas Le tissu se détend s'il est exposé à la Sécher le tissu dès que possible tendu pluie car le tissu ne doit pas être enroulé humide Les bras ne doivent pas être totale- Le tissu est la plus tendu lorsque les ment dépliés bras sont dépliés complètement...
Seite 29: Déclaration De Performances
Marquise à coffre intégral motorisée 2,5 x 1,5 m au règlement (UE) N° 305/2011. PE uni gris (6145050) Marquise à coffre intégral motorisée 4 x 3 m PE Signé pour le fabricant et au nom du fabricant par : uni gris (6145051) Marquise à...
Seite 30: Uso Previsto
In caso di richieste di assistenza oppure di pezzi di 3x Staffa di montaggio a parete ricambio, si prega di contattare il vostro negozio 3x Staffa di montaggio a soffitto HORNBACH oppure di inviare un'e-mail: 6x Vite per staffa di montaggio 1x Manovella service@hornbach.com...
Seite 31: Importanti Istruzioni Di Sicurezza
IMPORTANTI ISTRUZIONI DI SICUREZZA AVVERTIMENTO - PER GARANTIRE LA SICUREZZA mente rimossi per evitare un danneggiamento o la DELLE PERSONE, È IMPORTANTE ATTENERSI A QUE- rottura della tenda da sole. STE ISTRUZIONI ∙ Nel caso l'angolo di inclinazione della tenda da sole sia inferiore ai 14°...
Seite 32: Panoramica
6 Tessuto 7 Cappa Tenda da sole cassonata 1x Istruzioni per l'uso per il telecomando 1x Supporto a soffitto 3x (per 6145050 2x) Staffa da parete 3x (per 6145050 2x) Viti per staffe di montaggio 6x (per 6145050 4x) ITALIANO...
Seite 33 Occhiello per manovella 1x Manovella 1x Kit di accessori per telecomando Supporto per telecomando 1x Telecomando 1x ITALIANO...
Seite 34: Installazione
Installazione Luogo di installazione AVVERTENZA AVVERTENZA Nel caso di dubbi riguardanti la capacità di carico Per evitare dei rischi durante il montaggio, l'in- del posto di installazione occorre rivolgersi ad stallatore deve avere sufficienti conoscenze nelle uno specialista. seguenti qualifiche: •...
Seite 35: Materiale Di Montaggio
Osservare le specificazioni di ogni materiale di installazione fornite dal relativo produttore del fissaggio, ad es. dimensioni delle punte da trapano, distanze dagli spigoli, coppie di serraggio, tempi di asciugatura ecc. Dati tecnici MODELLO 6145050 6145051 6145052 Larghezza max. 2500 mm...
Seite 36 280 cm dalla terra. Per il modello 6145050 la distan- za tra i lati interni delle staffe di montaggio ammonta a: x = 182,5 cm, per 6145051: x = 162 cm e per 6145052: x = 199 cm.
Seite 37 Occhiello per manovella 1x Inserire l'occhiello per la ma- novella nell'apertura sul lato sinistro della tenda da sole ed assicurarlo per mezzo dell'anel- lo di bloccaggio. Manovella 1x Installare la manovella nell'apposi- to occhiello a sinistra. Nel caso non sia possibile esten- dere ed avvolgere la tenda da sole per mezzo del sistema motorizzato (ad es.
Seite 38 Supporto per telecomando 1x Il supporto per il telecomando può essere fissato ad una su- perficie creando due fori con un trapano. Spingere il supporto sul sup- porto in plastica ed inserire il telecomando. Inserzione della batteria del telecomando Il vano batteria si trova sul retro del telecomando.
Seite 39: Regolazione Dell'angolo Di Inclinazione
Regolazione dell'angolo di inclinazione L'angolo d'inclinazione può essere regolato entro un campo di regolazione da 15° e 40°. Sconsigliamo un angolo di inclinazione inferiore ai 15°. Estendere la tenda da sole in maniera desiderata. Allentare la vite di bloccaggio a brugola servendosi di una chiave a brugola e girandola in senso antiorario.
Seite 40 Dopo aver impostato l'angolo di inclinazione desiderato per mezzo della vite di regolazio- ne (a destra), serrare la vite di bloccaggio a brugola (a sinistra) usando una chiave a brugola. Ripetere la stessa procedura sull'altro braccio della tenda da sole. Assicurarsi di impostare lo stesso angolo di inclinazione su entrambi i lati in modo che...
Seite 41: Pulizia E Cura
Pulizia e cura Tessuto Il tessuto della tenda da sole è un prodotto di alta qua- 1. Completamente estendere la tenda da sole. lità realizzato in maggior parte usando fibre acriliche o 2. Spazzolare via sporcizia e frammenti sciolti. di poliestere (secondo le caratteristiche dichiarate). Se 3.
Seite 42: Eliminare Guasti
Eliminare guasti PROBLEMA CAUSA RIMEDIO Il tessuto pende e non è teso Il tessuto si allunga se esso viene Asciugare il tessuto il più presto esposto alla pioggia possibile, non avvolgere il tessuto bagnato. I supporti non sono completamente Il tessuto è più teso se i bracci sono estesi estesi al massimo Le braccia sono completamente...
Seite 43: Dichiarazione Di Prestazione
Tenda da sole cassonata motorizzata 2,5 x 1,5 m Europeo n. 305/2011. PE grigio uni (6145050) Tenda da sole cassonata motorizzata 4 x 3 m PE Firmato per il produttore e a nome dle produttore da:...
Seite 44: Service
DIN EN 13561 Windweerstandsklasse 2 Leveringsomvang Service 1x Gemotoriseerde vol-cassette luifel Neem voor serviceverzoeken of reserveonderdelen 3x Montagebeugel voor wandbevestiging contact op met uw plaatselijke HORNBACH-vestiging 3x Montagebeugel voor plafond of stuur een e-mail naar: 6x Montagebeugelschroef 1x Handzwengel service@hornbach.com 1x Handzwengeloog...
Seite 45: Belangrijke Veilgheidsinstructies
BELANGRIJKE VEILIGHEIDSINSTRUCTIES WAARSCHUWING - VOLG DEZE INSTRUCTIES OM- vallen. WILLE VAN DE VEILIGHEID VAN PERSONEN ∙ Als de hellingshoek van de luifel minder dan 14° (25%) is, dan mag de luifel niet worden gebruikt bij BEWAAR DEZE INSTRUCTIES regen vanwege het risico op waterzakken die de luifel kunnen beschadigen en waardoor de luifel ∙...
Seite 46: Overzicht
4 Linker knikarm met LEDs 10 Uitschuiven 5 Rechter knikarm met LEDs 11 LEDs aan/uit 6 Stof 7 Kap Vol-cassette luifel 1x Handbediening voor afstandsbediening 1x Plafondbeugel 3x (voor 6145050 2x) Wandbeugel 3x (voor 6145050 2x) Montagebeugelschroeven 6x (for 6145050 4x) NEDERLANDS...
Seite 47 Handzwengeloog 1x Handzwengel 1x Accessoireset voor afstandsbediening Houder afstandsbediening 1x Afstandsbediening 1x NEDERLANDS...
Seite 48: Installatie
Installatie Installatieplaats WAARSCHUWING WAARSCHUWING Raadpleeg een specialist als er enige twijfel over Om de risico's tijdens de installatie te voorkomen, de belastbaarheid van de installatieplaats. moet de installateur voldoende kennis hebben inzake de volgende kwalificaties: Controleer voorafgaand aan de of de muur of het •...
Seite 49: Montagemateriaal
TOX Thermo Proof Plus WAARSCHUWING Voor elk montagemateriaal moeten de specificaties van de fabrikant van de bevestiging in acht worden genomen, bijv. boormaten, afstanden tot randen, aanhaalmomenten, droogtijden etc. Technische gegevens MODEL 6145050 6145051 6145052 max. breedte 2500mm 4000mm 5000mm max.
Seite 50 De afstand tussen het binnenste van de montagebeugels bedraagt voor 6145050: x = 182.5 cm, voor 6145051: x = 162 cm en voor 6145052: x = 199 cm. Markeer de installatiegaten van de montagesteunen op de muur.
Seite 51 Handzwengeloog 1x Voer het handzwengeloog in de opening aan de linkerzijde van de luifel in en borg het met de borgring. Handzwengel 1x Steek de handzwengel in het handzwengeloog aan de linker- zijde. Als gemotoriseerd in- en uit- schuiven van de luifel niet mogelijk is (bijvoorbeeld bij stroomuitval), dan kunnen het oogje voor de handzwengel en...
Seite 52 Houder afstandsbediening 1x De houder voor de afstandsbe- diening kan aan een oppervlak worden bevestigd door twee gaten te boren. Schuif de houder op de plastic steun en plaats de afstandsbe- diening erin. De batterij van de afstandsbe- diening plaatsen Het batterijcompartiment be- vindt zich op de achterzijde van de afstandsbediening.
Seite 53: Aanpassing Van De Hellingshoek
Aanpassing van de hellingshoek De hellingshoek kan worden ingesteld binnen een bereik van 15° tot 40°. We raden een hoek van niet minder dan 15° aan. Schuif de luifel naar wens uit. Draai de inbusschroef linksom los met een inbussleutel. Let op dat u de ringen en schroeven niet verwijdert.
Seite 54 Zodra de gewenste hellingshoek ingesteld is met de stelschroef (rechts), draait u de borg-in- busschroef (links) aan met een inbussleutel. Herhaal dezelfde procedure aan de andere arm van de luifel. Zorg ervoor dat u de hoek aan beide kanten gelijk instelt, zodat het frontprofiel 1 horizontaal blijft.
Seite 55: Schoonmaken En Onderhoud
Schoonmaken en onderhoud Stof Luifeldoek is een hoogwaardig product dat hoofdza- 1. Schuif het zijscherm geheel uit. kelijk is gemaakt van acryl of polyestervezels (volgens 2. Borstel los vuil weg. de aangegeven eigenschappen). Het doek behoudt zijn 3. Maak het doek nat met een tuinslang. kwaliteit gedurende jaren als er aan een paar voor- 4.
Seite 56: Problemen Oplossen
Problemen oplossen PROBLEEM OORZAAK OPLOSSING Doek hangt door en is niet strak Het stof rekt uit bij blootstelling aan Droog de stof zo snel mogelijk en rol regen de stof niet nat op De armen worden niet volledig ge- Het doek staat het strakst wanneer strekt de armen op hun verste uitschuif- punt staan.
Seite 57: Verklaring Van De Prestaties
9. De bovenstaande fabrikant is exclu- sief verantwoordelijk voor de opstelling van de service- Gemotoriseerde vol-cassette luifel 2.5 x 1.5 m PE verklaring in overeenstemming met Verordening (EU) uni grijs (6145050) nr. 305/2011. Gemotoriseerde vol-cassette luifel 4 x 3 m PE uni grijs (6145051)
Seite 58: Service
Vindklass 2 Leveransomfång Service 1x Helkassettmarkis motordriven Vid behov av service eller reservdelar, kontakta din lo- 3x Monteringsfäste för vägg kala HORNBACH-butik eller skriv ett e-post till: 3x Monteringsfäste för tak 6x Skruvar till monteringsfäste service@hornbach.com 1x Handvev 1x Handvevsögla 1x Fjärrkontroll med hållare...
Seite 59: Viktiga Säkerhetsinstruktioner
VIKTIGA SÄKERHETSINSTRUKTIONER VARNINGSMEDDELANDE – FÖR PERSONERS SÄ- in i enlighet med markisens vindklass. KERHET ÄR DET VIKTIGT ATT FÖLJA DESSA IN- ∙ Fäll inte ut markisen under snö eller frost (risk STRUKTIONER för att tyget fryser). Snö och/eller is kan förstöra markisen.
Seite 60: Översikt
4 Vänster ledad arm med lysdioder 10 Utfällning 5 Höger ledad arm med lysdioder 11 Lysdioder till/från 6 Tyg 7 Huv Helkassettmarkis 1x Bruksanvisning till fjärrkontrollen 1x Takfäste 3x (för 6145050 2x) Väggfäste 3x (för 6145050 2x) Skruvar till fäste 6x (för 6145050 4x) SVENSKA...
Seite 61 Handvevsögla 1x Handvev 1x Tillbehörssats för fjärrkontroll Fjärrkontrollshållare 1x Fjärrkontroll 1x SVENSKA...
Seite 62: Installation
Installation Installationsplats VARNING VARNING Kontakta en specialist om du är tveksam om in- För att förhindra risker under installation måste stallationsplatsens bärförmåga. montören ha tillräckliga kunskaper inom följande: • Yrkessäkerhet och hälsa, bestämmelser gällan- Kontrollera att väggen eller taket på installationsplat- de driftssäkerhet och arbetarskydd som utfär- sen har tillräcklig bärförmåga innan installationen dats av arbetsgivarorganisationen...
Seite 63: Monteringsmaterial
Vägg/isolerad t.ex. TOX Thermo Proof Plus VARNING För varje monteringsmaterial måste specifikationerna från tillverkaren av fästanordningarna följas, t.ex. borrstorlek, avstånd till kanter, åtdragningsmoment, torktider, etc. Tekniska data MODELL 6145050 6145051 6145052 max. bredd 2 500 mm 4 000 mm 5 000 mm max. utfall 1 650 mm...
Seite 64 Monteringsfästena måste mon- teras vågrätt och minst 280 cm över marken. Avståndet mellan insidan på monteringsfästena är för 6145050: x = 182,5 cm, för 6145051: x = 162 cm och för 6145052: x = 199 cm. Markera hålen i monterings- fästena på väggen.
Seite 65 Handvevsögla 1x Sätt i handvevsöglan i öppning- en på markisens vänstra sida och fäst den med låsringen. Handvev 1x Sätt i handveven i handvevsög- lan på vänster sida. Om inte motordriven ut- och infällning av markisen är möj- lig (t.ex. strömavbrott) kan handvevsöglan och handveven användas för manuell in-/utfäll- ning.
Seite 66 Fjärrkontrollshållare 1x Fjärrkontrollshållaren kan mon- teras genom att borra två hål. Skjut på hållaren på plaststödet och sätt i fjärrkontrollen. Sätta i batteri i fjärrkontrollen Batterifacket finns på baksidan av fjärrkontrollen. För ut batteri- hållaren från fjärrkontrollen ge- nom att dra i fliken. Placera det medföljande 3 V CR2032-batte- riet (litium) med + (pluspol) rik- tad uppåt i batterihållaren.
Seite 67: Justera Lutningsvinkeln
Justera lutningsvinkeln Lutningsvinkeln kan ställas in mellan 15° och 40°. Vi rekommenderar inte att lutningsvinkeln är mindre än 15°. Fäll ut markisen enligt önske- mål. Lossa låsskruven med en in- sexnyckel genom att vrida den medurs. Var försiktig så att inte brickorna och skruvarna tas av helt.
Seite 68 När önskad lutningsvinkel har ställts in med inställningsskru- ven (höger), dra åt låsskruven (vänster) igen med en insex- nyckel. Upprepa samma proce- dur på markisens andra arm. Var noga med att lutningsvin- keln är samma på båda sidorna så att frontprofilen 1 förblir horisontell.
Seite 69: Rengöring Och Skötsel
Rengöring och skötsel Tyget är av hög kvalitet och består till största delen av 1. Fäll ut markisen helt. akryl- eller polyesterfibrer (enligt de angivna egenska- 2. Borsta av löst smuts och skräp. perna). Det kommer att behålla sin kvalitet i många år 3.
Seite 70: Felsökning
Felsökning PROBLEM ORSAK LÖSNING Tyget slakar och är inte spänt Tygets sträcks om det utsätts för regn. Torka tyget så snart som möjligt ef- tersom tyget inte ska rullas upp när det är vått Armarna är inte helt utsträckta Tyget är mest spänt när armarna är i sitt yttersta läge Armarna är helt utsträckta, men för Byt vevriktning för att dra tillbaka...
Seite 71: Intyg Om Överensstämmelse
Ovanstående tillverkare ansvarar ensam för förberedel- se prestandadeklarationen i enlighet med EU-förord- Helkassettmarkis motordriven 2,5 x 1,5 m PE en- ning nr 305/2011. färgad grå (6145050) Helkassettmarkis motordriven 4 x 3 m PE enfär- Undertecknad för tillverkaren och å tillverkarens vägnar gad grå (6145051) Helkassettmarkis motordriven 5 x 3 m PE enfär-...
Seite 72: Rozsah Dodávky
Údržba 1x Plně uzavřená kazetová markýza s pohonem V případě požadavků údržby nebo náhradních dílů se 3x Montážní nástěnný držák obraťte na místní market HORNBACH nebo napište 3x Montážní stropní držák e-mail na adresu: 6x Šroub pro montážní držáky 1x Ruční klika service@hornbach.com...
Seite 73: Důležité Bezpečnostní Pokyny
DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY UPOZORNĚNÍ - PRO ZARUČENÍ BEZPEČNOSTI OSOB te jej podle třídy odolnosti proti zatížení větrem JE DŮLEŽITÉ DODRŽET NÁSLEDUJÍCÍ POKYNY Vaší markýzy. ∙ Nevysouvejte markýzu během sněžení nebo mrazu TYTO POKYNY USCHOVEJTE (nebezpečí zmražené látky). Sníh a / nebo led může markýzu zničit.
Seite 74: Přehled
5 Pravé kloubové rameno se světly LED 11 Světla LED zapnuta/vypnuta 6 Potah 7 Kryt Plně uzavřená kazetová markýza 1x Manuál pro dálkové ovládání 1x Stropní držák 3x (pro 6145050 2x) Nástěnný držák 3x (pro 6145050 2x) Šrouby pro držák 6x (pro 6145050 4x) ČESKY...
Seite 75 Očko ruční kliky 1x Ruční klika 1x Sada příslušenství pro dálkové ovládání Držák dálkového ovladače 1x Dálkové ovládání 1x ČESKY...
Seite 76: Instalace
Instalace Místo instalace VAROVÁNÍ VAROVÁNÍ V případě pochybností ohledně nosnosti na místě Za účelem zabránění rizikům během montáže instalace si informace vyžádejte od odborníka. musí mít osoba provádějící montáž dostatečné znalosti a následující kvalifikace: Před montáží zkontrolujte, zda má stěna nebo strop •...
Seite 77: Montážní Materiál
TOX Thermo Proof Plus VAROVÁNÍ U každého montážního materiálu je potřeba dodržovat specifikace výrobce připevňovacích prvků, např. velikosti vrtáků, vzdálenosti k hraně, napínací momenty, doba schnutí apod. Technické údaje MODEL 6145050 6145051 6145052 max. šířka 2500 mm 4000 mm 5000 mm max.
Seite 78 Montážní držáky musí být insta- lovány rovně a nejméně 280 cm nad zemí. Vzdálenost mezi vnitřní stra- nou montážních držáků je pro 6145050: x = 182,5 cm, pro 6145051: x = 162 cm a pro 6145052: x = 199 cm. Na stěně si vyznačte instalační otvory montážních držáků.
Seite 79 Očko ruční kliky 1x Vložte očko ruční kliky do ot- voru na levé straně markýzy a zajistěte jej pomocí pojistného kroužku. Ruční klika 1x Vložte ruční kliku do očka ruční kliky na levé straně. Pokud není možné vysouvání a zasouvání markýzy (např. v důsledku výpadku proudu), očko ruční...
Seite 80 1x Držák dálkového ovladače Držák dálkového ovládání může být namontován na povrchu pomocí vyvrtání dvou otvorů. Nasuňte držák na umělohmot- nou podpěru a vložte dálkové ovládání. Vložení baterie v dálkovém ovladači Přihrádka na baterie je umístěna v zadní části dálkového ovlada- če.
Seite 81: Nastavení Úhlu Sklonu
Nastavení úhlu sklonu Úhel sklonu může být nastaven v rozsahu 15° až 40°. Nedoporučujeme nastavovat úhel sklonu na méně než 15°. Vysuňte markýzu požadovaným způsobem. Povolte šroub s vnitřním vy- bráním pomocí imbusového klíče jeho otočením proti směru hodinových ručiček. Buďte opatrní, abyste nevyšrou- bovali podložky nebo šrouby.
Seite 82 Jakmile je nastaven požadovaný úhel sklonu pomocí nastavova- cího šroubu (pravý), dotáhněte šroub s vnitřním vybráním (levý) pomocí klíče. Zopakujte stej- ný postup na druhém rameni markýzy. Ujistěte se, že je úhel sklonu nastaven stejně na každé straně tak, aby přední profil 1 zůstal v horizontální...
Seite 83: Čištění A Údržba
Čištění a údržba Potah Potah markýzy je vysoce kvalitním výrobkem, který je 1. Markýzu zcela vysuňte. zhotoven zpravidla z akrylových nebo polyesterových 2. Vykartáčujte nečistoty a drobné zbytky. vláken (v souladu deklarovanými vlastnostmi). Tuto 3. Navlhčete potah pomocí zahradní hadice. kvalitu si udrží...
Seite 84: Odstraňování Potíží
Odstraňování potíží PROBLÉM PŘÍČINA ŘEŠENÍ Potah se prohýbá a není napnu- Potah se roztáhne, je-li vystaven dešti. Vysušte potah, jakmile to bude mož- tý. né a neponechávejte potah navinutý, pokud je mokrý Ramena nejsou plně vysunuta. Potah bude maximálně napnutý, pokud ramena budou vysunuta na plnou délku Ramena jsou plně...
Seite 85: Prohlášení O Výkonu
(EU) č. 305/2011. Plně uzavřená kazetová markýza s pohonem 2,5 x 1,5 m PE uni šedá (6145050) Jménem výrobce a s jeho pověřením podepsal: Plně uzavřená kazetová markýza s pohonem 4 x 3 m PE uni šedá...
Seite 86: Účel Použitia
Servis 1x Celokazetová markíza, motorizovaná V prípade, že potrebujete servis alebo náhradné diely, 3x Montážna konzola na stenu obráťte sa na miestnu predajňu produktov HORNBACH 3x Montážna konzola na strop alebo napíšte e-mail na adresu: 6x Skrutka montážnej konzoly 1x Ručná kľuka service@hornbach.com...
Seite 87: Dôležité Bezpečnostné Pokyny
DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY UPOZORNENIE – Z DÔVODOV BEZPEČNOSTI JE aby nedošlo k poškodeniu. Pri použití detektora DÔLEŽITÉ, ABY STE SA RIADILI PODĽA TÝCHTO vetra v kombinácii s elektrickým pohonom nastav- POKYNOV te detektor podľa triedy odolnosti voči vetru vašej markízy. TIETO POKYNY SI ODLOŽTE ∙...
Seite 88: Prehľad
5 Pravé kĺbové rameno s indikátormi LED 11 Indikátory LED zap./vyp. 6 Textília 7 Veko Plne kazetová markíza 1x Príručka pre diaľkové ovládanie 1x Stropná konzola 3x (pre 6145050 2x) Stenová konzola 3x (pre 6145050 2x) Skrutky konzoly 6x (pre 6145050 4x) SLOVENSKÝ...
Seite 89 Očko ručnej konzoly 1x Ručná kľuka 1x Súprava príslušenstva pre diaľkové ovládanie Držiak na diaľkové ovládanie 1x Diaľkové ovládanie 1x SLOVENSKÝ...
Seite 90: Inštalácia
Inštalácia Miesto inštalácie UPOZORNENIE UPOZORNENIE Ak máte nejaké pochybnosti o nosnosti miesta Aby pri inštalácii nevzniklo riziko, inštalujúci musí inštalácie, poraďte sa s odborníkom. mať dostatočné znalosti v nasledujúcich kvalifiká- ciách: Pred inštaláciou skontrolujte, či stena alebo strop na • Predpisy pre bezpečnosť...
Seite 91: Montážny Materiál
TOX Thermo Proof Plus UPOZORNENIE Pre každý montážny materiál sa musia dodržať špecifikácie výrobcu upevňovacích prvkov, napr. rozmery vrtákov, vzdialenosti k okrajom, napínacie momenty, doby schnutia a pod. Technické údaje MODEL 6145050 6145051 6145052 max. šírka 2500 mm 4000 mm 5000 mm max.
Seite 92 Montážne konzoly sa musia na- inštalovať vyrovnané vodorovne minimálne 280 cm nad zemou. Vzdialenosť medzi vnútornými stranami montážnych konzol je pre 6145050: x = 182,5 cm, pre 6145051: x = 162 cm a pre 6145052: x = 199 cm. Poznačte si inštalačné otvory montážnych konzol na stene Podľa typu steny vyvŕtajte otvo-...
Seite 93 Očko na ručnú kľuku 1x Vložte očko na ručnú kľuku do otvoru na ľavej strane markízy a zaistite ho tesniacim krúžkom. Ručná kľuka 1x Vložte ručnú kľuku do očka na ručnú kľuku na ľavej strane. Ak nie je možné motorizované vysúvanie a zaťahovanie markí- zy (napr.
Seite 94 Držiak na diaľkové ovládanie 1x Držiak diaľkového ovládania možno pripevniť na povrch vy- vŕtaním dvoch otvorov. Zasuňte držiak do plastovej podpery a vložte diaľkové ovlá- danie. Vloženie batérie do diaľkového ovládania Priečinok na batériu sa nachá- dza v zadnej časti diaľkového ovládania.
Seite 95: Nastavenie Uhla Sklonu
Nastavenie uhla sklonu Uhol sklonu možno nastaviť v rozmedzí 15° až 40°. Neodporúča sa nastaviť uhol sklonu menší ako 15°. Vysuňte markízu podľa potreby. Uvoľnite poistnú skrutku zakla- dacej hlavy pomocou imbusové- ho kľúča otáčaním proti smeru hodinových ručičiek. Dávajte pozor, aby ste neodstrá- nili podložky a skrutky.
Seite 96 Po nastavení požadovaného uhla sklonu pomocou nastavo- vacej skrutky (vpravo) utiahnite poistnú skrutku zakladacej hlavy (vľavo) pomocou imbusového kľúča). Rovnaký postup zopakuj- te na druhom ramene markízy. Uhol sklonu vždy nastavte rovnomerne po oboch stranách, aby predný profil 1 zostal vodo- rovne.
Seite 97: Čistenie A Starostlivosť
Čistenie a starostlivosť Textília Textília markízy je produkt vysokej kvality vyrobený 1. Vysuňte úplne markízu. prevažne z akrylových alebo polyesterových vlákien 2. Voľné nečistoty a úlomky odstráňte kefkou. (podľa deklarovaných vlastností). Pokiaľ dodržíte nie- 3. Namočte textíliu záhradnou hadicou. koľko požiadaviek, zachová si kvalitu celé roky. 4.
Seite 98: Riešenie Problémov
Riešenie problémov PROBLÉM PRÍČINA RIEŠENIE Textília sa prehýba a nie je Textília sa napne, ak nie je vystavená Podľa možností čo najskôr vysušte pevná dažďu textíliu, keďže mokrá textília by ne- mala byť navinutá Ramená nie sú úplne vysunuté. Textília je najviac napnutá, keď sú ramená...
Seite 99: Vyhlásenie O Výkone
Nariadením (EU) č. 305/2011 zodpovedá výhradne vyššie uvedený výrob- Celokazetová markíza, motorizovaná, 2,5x1,5 m, PE, univerzálna sivá (6145050) Celokazetová markíza, motorizovaná, 4x3 m, PE, Za výrobcu a v mene výrobcu podpísal: univerzálna sivá (6145051) Celokazetová...
Seite 100: Conţinutul Livrării
1x Marchiză casetată motorizată Dacă aveţi nevoie de service sau de piese de schimb 3x Consolă de instalare pentru perete vă rugăm contactaţi magazinul local HORNBACH sau 3x Consolă de instalare pentru plafon trimiteţi e-mail la adresa: 6x Şurub pentru consola de instalare 1x Manivelă...
Seite 101: Instrucţiuni Importante De Siguranţă
INSTRUCŢIUNI IMPORTANTE DE SIGURANŢĂ AVERTISMENT - PENTRU SIGURANŢA PERSOANE- trebuie îndepărtate imediat, deocarece pot duce la LOR, ESTE IMPORTANT SĂ FIE URMATE INSTRUC- deteriorarea sau prăbuşirea marchizei. ŢIUNILE DE MAI JOS ∙ Dacă unghiul de înclinare a marchizei este mai mic de 14°...
Seite 102: Prezentare Generală
5 Braţ articulat dreapta cu LED-uri 11 LED-uri pornit/oprit 6 Ţesătura 7 Învelitoare Marchiză casetată 1x Manual pentru telecomandă 1x Element de fixare pe plafon 3x (pentru 6145050 2x) Consolă de perete 3x (pentru 6145050 2x) Şuruburi pentru consolă 6x (pentru 6145050 4x) ROMÂNĂ...
Seite 103 Ochet manivelă de mână 1x Manivelă manuală 1x Set de accesorii pentru telecomandă Suport telecomandă 1x Telecomandă 1x ROMÂNĂ...
Seite 104: Instalare
Instalare Locul de instalare AVERTIZARE AVERTIZARE Consultaţi un specialist, în cazul în care aveţi Pentru a preveni riscurile în timpul instalării, in- orice dubiu legat de capacitatea de încărcare a stalatorul trebuie să deţină cunoştinţe suficiente locului de instalare. în următoarele calificări: •...
Seite 105: Materialele De Montaj
AVERTIZARE Pentru fiecare material de montaj, trebuie respectate specificaţiile producătorului echipamentelor de fixa- re, de ex. dimensiunile burghielor, distanţa faţă de muchii, cuplurile de strângere, timpii de urcare etc. Date tehnice MODEL 6145050 6145051 6145052 Lăţimea max. 2500 mm 4000 mm 5000 mm Prelungirea max.
Seite 106 ţime de cel puţin 280 cm deasu- pra solului. Distanţa între laturile interioare ale consolelor de instalare este pentru 6145050: x = 182.5 cm, pentru 6145051: x = 162 cm şi pentru 6145052: x = 199 cm. Marcaţi orificiile de montare a consolelor de instalare pe perete În funcţie de tipul de perete, rea-...
Seite 107 Ochet manivelă manuală 1x Introduceţi ochetul manivelei în deschizătura de pe partea stângă a marchizei şi asiguraţi-o cu inelul de blocare. Manivelă manuală 1x Introduceţi manivela manuală în ochetul pentru manivelă pe partea stângă. În cazul în care extragerea şi re- tractarea motorizată...
Seite 108 Suport telecomandă 1x Suportul pentru telecomandă poate fi fixat pe o suprafaţă exe- cutând două găuri. Glisaţi suportul în baza din plas- tic şi inseraţi telecomanda. Introducerea bateriei teleco- menzii Compartimentul bateriei este amplasat pe spatele telecomen- zii. Extrageţi suportul bateriei din caseta telecomenzii împin- gând lamela.
Seite 109: Ajustarea Unghiului De Înclinare
Ajustarea unghiului de înclinare Unghiul de înclinare poate fi ajustat de la 15° la 40°. Totuşi, nu recomandăm un unghi de înclinare mai mic de 15°. Extrageţi marchiza în modul dorit. Desfaceţi şurubul de blocare cu cap înecat folosind o cheie inbus şi rotind în sens anti-orar.
Seite 110 Odată reglat unghiul de înclina- re folosind şurubul de reglare (dreapta), strângeţi şurubul de blocare cu cap înecat (stânga) folosind o cheie inbus). Repetaţi aceeaşi procedură pe celălalt braţ al marchizei. Asiguraţi-vă că unghiul de înclinare este reglat la aceeaşi valoare pe ambele părţi, astfel încât profilul frontal 1 să...
Seite 111: Curăţare Şi Întreţinere
Curăţare şi întreţinere Ţesătura Ţesătura marchizei este un produs de înaltă calitate 1. Extrageţi complet marchiza. realizat cel mai adesea din fibre acrilice sau poliester 2. Îndepărtaţi impurităţile şi resturile cu ajutorul unei (în funcţie de proprietăţile declarate). Aceasta îşi men- perii.
Seite 112: Depanare
Depanare PROBLEMA CAUZA SOLUŢIA Ţesătura se lasă şi nu este Ţesătura se întinde dacă este expusă Uscaţi ţesătura cât mai curând cu întinsă la precipitaţii putinţă, deoarece nu poate fi înfăşu- rată în stare umedă Braţele nu sunt extinse complet Ţesătura este întinsă...
Seite 113: Declaraţia Privind Performanţa
Andreas Back colul 11 / paragraful 4: Direcţia Managementul calităţii, mediu şi CSR Reprezentantul autorizat pentru elaborarea documen- 6145050, 6145051, 6145052 taţiei tehnice 3. Destinaţia sau destinaţiile de utilizare prevăzute de Bornheim, 01.12.2016 fabricant pentru produs în conformitate cu specificaţia tehnică...
Seite 114: Service
Service 1x Full-cassette awning motorised In case of service requests or spare parts, please con- 3x Mounting bracket for wall tact your local HORNBACH store or write an email to: 3x Mounting bracket for ceiling 6x Mounting bracket screw service@hornbach.com...
Seite 115: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS WARNING NOTICE - FOR THE SAFETY OF PER- tion with an electric drive, set it according to the SONS, IT IS IMPORTANT TO FOLLOW THESE IN- wind resistance class of your awning. STRUCTIONS ∙ Do not extend the awning during snow or frost (danger of frozen fabric).
Seite 116: Overview
5 Right articulated arm with LEDs 11 LEDs on/off 6 Fabric 7 Hood Full-cassette awning 1x Manual for remote control 1x Ceiling bracket 3x (for 6145050 2x) Wall bracket 3x (for 6145050 2x) Bracket screws 6x (for 6145050 4x) ENGLISH...
Seite 117 Hand crank eye 1x Hand crank 1x Accessory kit for remote control Remote control holder 1x Remote control 1x ENGLISH...
Seite 118: Installation
Installation Installation site WARNING WARNING Consult a specialist, if there is any doubt on the To prevent risks during installation, the installer load carrying capacity of the installation site. must have sufficient knowledge in the following qualifications: Prior to the installation, check if the wall or ceiling at •...
Seite 119: Mounting Material
TOX Thermo Proof Plus WARNING For every mounting material, the specifications of the fastening manufacturer must be observed, e.g. drill sizes, distances to edges, tensioning torques, drying times etc. Technical data MODEL 6145050 6145051 6145052 Max. width 2500 mm 4000 mm 5000 mm Max.
Seite 120 280 cm above the ground. The distance between the in- sides of the mounting brackets is for 6145050: x = 182.5 cm, for 6145051: x = 162 cm and for 6145052: x = 199 cm. Mark the installation holes of...
Seite 121 Hand crank eye 1x Insert the hand crank eyelet into the opening on the left side of the awning and secure it with the locking ring. Hand Crank 1x Insert the hand crank into the hand crank eyelet on the left. If the motorized extraction and retracting of the awing is not possible (e.g.
Seite 122 Remote control holder 1x The remote control holder can be fix at a surface by drilling two holes. Slide the holder onto the plastic support and insert the remote control. Inserting the remote control battery The battery compartment is lo- cated on the back of the remote control.
Seite 123: Adjusting The Pitch Angle
Adjusting pitch angle The tilt angle can be adjusted within a range of 15° to 40°. We do not recommend a pitch angle of less than 15°. Extract the awning as desired. Loosen the lock socket head screw with an Allen key by turn- ing it counter-clockwise.
Seite 124 Once the desired pitch angle is set with the setting screw (right), tighten the lock socket head screw (left) with an Allen key). Repeat the same proce- dure on the other arm of the awning. Make sure to adjust the pitch angle evenly on both sides, so that the front profile 1 remains horizontal.
Seite 125: Cleaning And Care
Cleaning and care Fabric Awning fabric is a high quality product mostly made 1. Extract the awning completely. from acrylic or polyester fibres (according to the de- 2. Brush off loose dirt and debris. clared properties). It will maintain its quality for years, 3.
Seite 126: Troubleshooting
Troubleshooting PROBLEM CAUSE SOLUTION Fabric sags and is not tight Fabric stretches if it is exposed to rain Dry the fabric as soon as possible, as the fabric should not be rolled up The arms are not fully extended The fabric is most taut when the arms are at their furthest projection The arms are fully extended, but ex- Reverse cranking direction to retract...
Seite 127: Declaration Of Performance
Andreas Back Paragraph 4: Head of Quality Management, environment & CSR Person authorised to compile the technical file 6145050, 6145051, 6145052 Bornheim, 01.12.2016 3. The manufacturer’s intended use or intended uses of the product in accordance with the applicable har-...
Seite 128 6145050-6145051-6145052_2016/12_V1.0 Manufactured for HORNBACH Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany www.hornbach.com...
