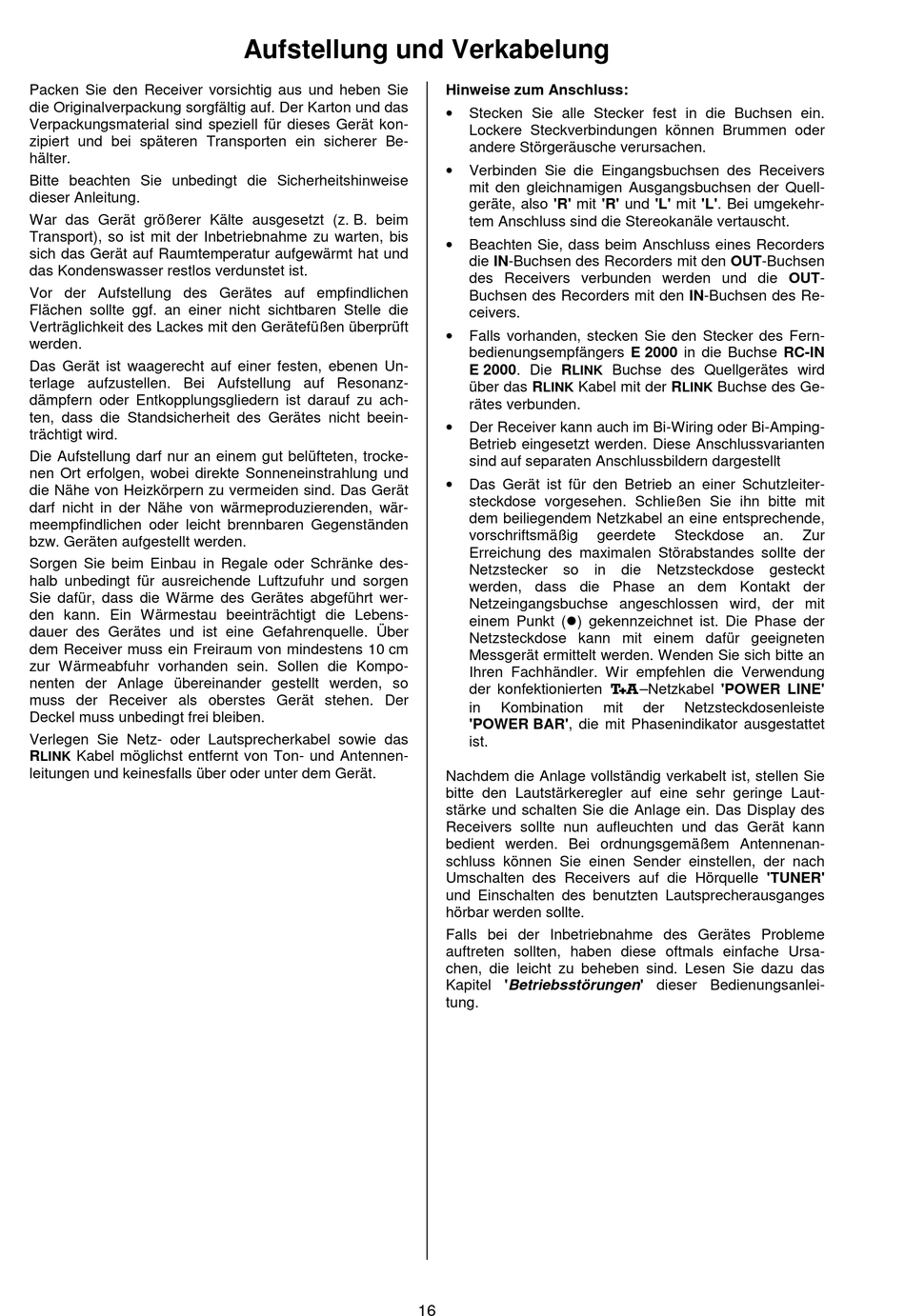

Aufstellung Und Verkabelung - T+A R 1260 R Betriebsanleitung

Packen Sie den Receiver vorsichtig aus und heben Sie
die Originalverpackung sorgfältig auf. Der Karton und das
Verpackungsmaterial sind speziell für dieses Gerät kon-
zipiert und bei späteren Transporten ein sicherer Be-
hälter.
Bitte beachten Sie unbedingt die Sicherheitshinweise
dieser Anleitung.
War das Gerät größerer Kälte ausgesetzt (z. B. beim
Transport), so ist mit der Inbetriebnahme zu warten, bis
sich das Gerät auf Raumtemperatur aufgewärmt hat und
das Kondenswasser restlos verdunstet ist.
Vor der Aufstellung des Gerätes auf empfindlichen
Flächen sollte ggf. an einer nicht sichtbaren Stelle die
Verträglichkeit des Lackes mit den Gerätefüßen überprüft
werden.
Das Gerät ist waagerecht auf einer festen, ebenen Un-
terlage aufzustellen. Bei Aufstellung auf Resonanz-
dämpfern oder Entkopplungsgliedern ist darauf zu ach-
ten, dass die Standsicherheit des Gerätes nicht beein-
trächtigt wird.
Die Aufstellung darf nur an einem gut belüfteten, trocke-
nen Ort erfolgen, wobei direkte Sonneneinstrahlung und
die Nähe von Heizkörpern zu vermeiden sind. Das Gerät
darf nicht in der Nähe von wärmeproduzierenden, wär-
meempfindlichen oder leicht brennbaren Gegenständen
bzw. Geräten aufgestellt werden.
Sorgen Sie beim Einbau in Regale oder Schränke des-
halb unbedingt für ausreichende Luftzufuhr und sorgen
Sie dafür, dass die Wärme des Gerätes abgeführt wer-
den kann. Ein Wärmestau beeinträchtigt die Lebens-
dauer des Gerätes und ist eine Gefahrenquelle. Über
dem Receiver muss ein Freiraum von mindestens 10 cm
zur Wärmeabfuhr vorhanden sein. Sollen die Kompo-
nenten der Anlage übereinander gestellt werden, so
muss der Receiver als oberstes Gerät stehen. Der
Deckel muss unbedingt frei bleiben.
Verlegen Sie Netz- oder Lautsprecherkabel sowie das
R Kabel möglichst entfernt von Ton- und Antennen-
LINK
leitungen und keinesfalls über oder unter dem Gerät.

Aufstellung und Verkabelung

Hinweise zum Anschluss:
Stecken Sie alle Stecker fest in die Buchsen ein.
•
Lockere Steckverbindungen können Brummen oder
andere Störgeräusche verursachen.
Verbinden Sie die Eingangsbuchsen des Receivers
•
mit den gleichnamigen Ausgangsbuchsen der Quell-
geräte, also 'R' mit 'R' und 'L' mit 'L'. Bei umgekehr-
tem Anschluss sind die Stereokanäle vertauscht.
Beachten Sie, dass beim Anschluss eines Recorders
•
die IN-Buchsen des Recorders mit den OUT-Buchsen
des Receivers verbunden werden und die OUT-
Buchsen des Recorders mit den IN-Buchsen des Re-
ceivers.
Falls vorhanden, stecken Sie den Stecker des Fern-
•
bedienungsempfängers E 2000 in die Buchse RC-IN
E 2000. Die R
LINK
über das R Kabel mit der R
LINK
rätes verbunden.
Der Receiver kann auch im Bi-Wiring oder Bi-Amping-
•
Betrieb eingesetzt werden. Diese Anschlussvarianten
sind auf separaten Anschlussbildern dargestellt
Das Gerät ist für den Betrieb an einer Schutzleiter-
•
steckdose vorgesehen. Schließen Sie ihn bitte mit
dem beiliegendem Netzkabel an eine entsprechende,
vorschriftsmäßig
Erreichung des maximalen Störabstandes sollte der
Netzstecker so in die Netzsteckdose gesteckt
werden, dass die Phase an dem Kontakt der
Netzeingangsbuchse angeschlossen wird, der mit
einem Punkt ( ) gekennzeichnet ist. Die Phase der
Netzsteckdose kann mit einem dafür geeigneten
Messgerät ermittelt werden. Wenden Sie sich bitte an
Ihren Fachhändler. Wir empfehlen die Verwendung
der konfektionierten –Netzkabel 'POWER LINE'
in Kombination
'POWER BAR', die mit Phasenindikator ausgestattet
ist.
Nachdem die Anlage vollständig verkabelt ist, stellen Sie
bitte den Lautstärkeregler auf eine sehr geringe Laut-
stärke und schalten Sie die Anlage ein. Das Display des
Receivers sollte nun aufleuchten und das Gerät kann
bedient werden. Bei ordnungsgemäßem Antennenan-
schluss können Sie einen Sender einstellen, der nach
Umschalten des Receivers auf die Hörquelle 'TUNER'
und Einschalten des benutzten Lautsprecherausganges
hörbar werden sollte.
Falls bei der Inbetriebnahme des Gerätes Probleme
auftreten sollten, haben diese oftmals einfache Ursa-
chen, die leicht zu beheben sind. Lesen Sie dazu das
Kapitel 'Betriebsstörungen' dieser Bedienungsanlei-
tung.
16
Buchse des Quellgerätes wird
Buchse des Ge-
LINK
geerdete Steckdose an.
mit der Netzsteckdosenleiste
Zur
