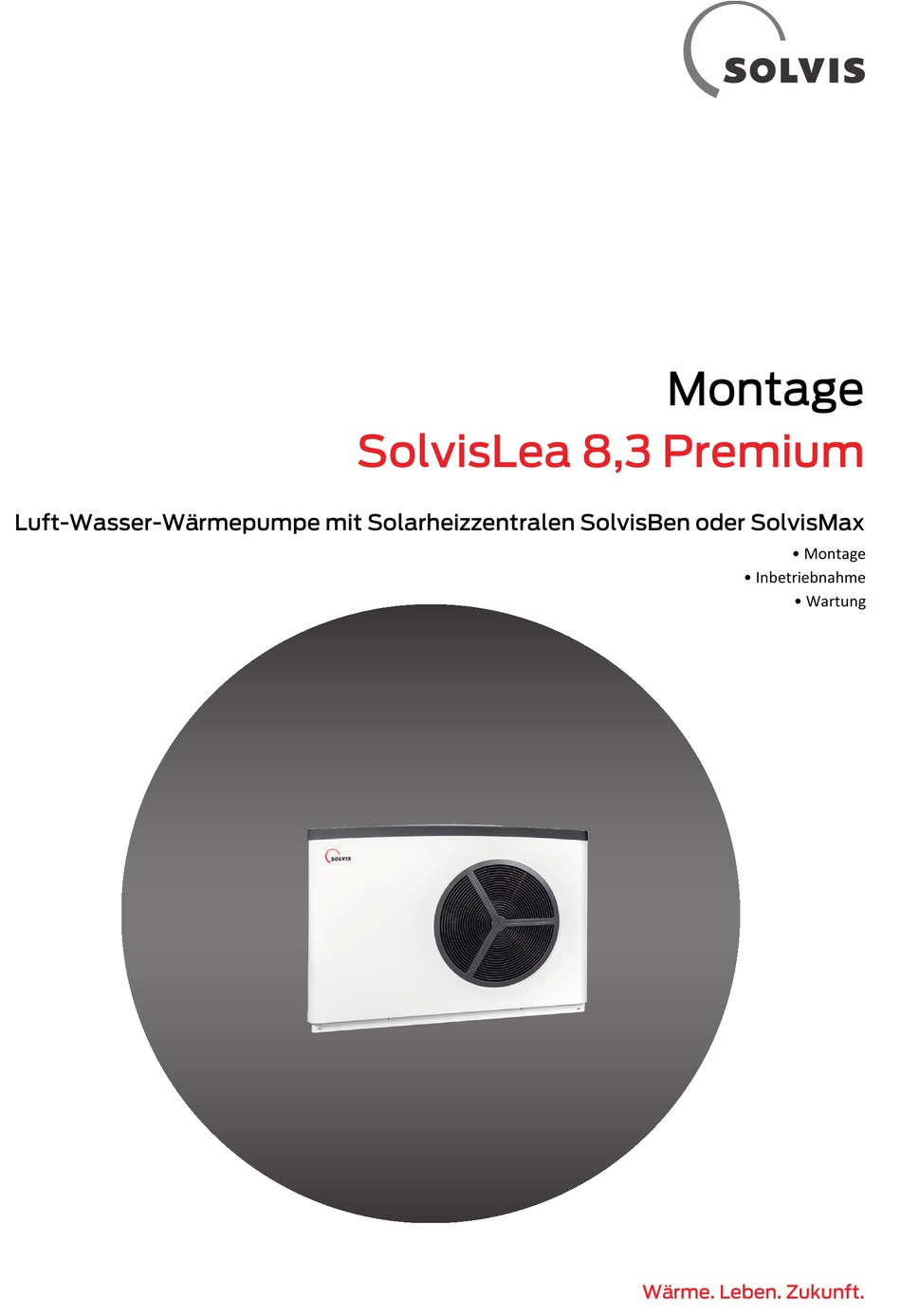

- Seite 1 Montage SolvisLea 8,3 Premium Luft-Wasser-Wärmepumpe mit Solarheizzentralen SolvisBen oder SolvisMax • Montage • Inbetriebnahme • Wartung Wärme. Leben. Zukunft.
- Seite 2 Bewahren Sie die Anleitung für den späteren Gebrauch bei der Anlage auf. Empfehlenswert für die sichere und ordnungsgemäße In- stallation ist die Teilnahme an einer Schulung bei Solvis. Da wir an der laufenden Verbesserung unserer technischen Unterlagen interessiert sind, wären wir Ihnen für Rückmel- dungen jeglicher Art dankbar.
- Seite 3 Wartung Wärmepumpe ............................21 Problemlösungen ..............................22 Einstellung der Schalter ............................23 Signale der LED-Reihe ............................25 Außerbetriebnahme ..............................26 10 Technische Daten ..............................27 11 Anhang ..................................30 12 Index ..................................44 SOLVIS MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d...
- Seite 4 Der SolvisMax oder der SolvisBen und die Wärmepumpe • DIN EN 806 Technische Regeln für Trinkwasserinstallatio- SolvisLea 8,3 Premium sind einsetzbar in Neubauten und in Altbauten, bis zu einem Heizwärme- bzw. Warmwasserbe- • VDI 2035 Blatt 1 Vermeidung von Schäden durch Stein- darf von 14 kW.
- Seite 5 Bei Einsatz der Wärmepumpe als Hybridsystem könnten auch höhere Vorlauftemperaturen und, je nach eingebau- tem Brenner, bis zu 30 kW an Heiz- bzw. Warmwasserleis- tung bereitgestellt werden. I.d.R. sind Wärmepumpen als Wärmeerzeuger nur in einem Zweirohrheizungssystem geeignet. SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d...
- Seite 6 • Technische Unterlagen Lea Premium (TU-LEA-P) • Ordner Meine Solvis-Anlage (ORD-MN-ALG). Technische Unterlagen SolvisLea Premium • Montageanleitung SolvisLea 8,3 Premium (MAL-LEA-P) • Kurzanleitung SolvisLea 8,3 Premium für die Elektroin- stallation (MAL-LEA-8P-KA). • Bedienungsanleitung für Installateure (BAL-SBSX-3-I) Dokumentation Meine Solvis-Anlage (ORD-MN-ALG) •...
- Seite 7 Sie in diesem Fall eine Schutzwand gegen den Wind. • Aufstellung auf umgebende, schallharte Bodenflächen vermeiden, nötigenfalls Bodendämmplatten einsetzen • Ausblasen der Luft unmittelbar zum Nachbarn hin oder gegen Wände vermeiden; an Wänden kann es zu Schall- reflexion kommen SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d...
- Seite 8 Wenn die Hauptwindrichtung vom Meer kommt und mit der Lufteintrittsrichtung der Wärmepumpe übereinstimmt, ist ein Mindestabstand von 500 m vorgeschrieben. Zusätz- lich ist ein geeigneter Windschutz (Gebäude, Wand o. ä.) vorzusehen. MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d · SOLVIS...
- Seite 9 Damit das Sicherheitskonzept für das Gerät eingehalten wird, gelten folgende Mindestabstände [mm] zu Lichtschächten: Aufstellung auf Fundament, Lichtschacht über Erdglei- Aufstellung auf Fundament, Lichtschacht erdgleich Aufstellung auf Konsole, Lichtschacht erdgleich Aufstellung auf Konsole, Lichtschacht über Erdgleiche SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d...
- Seite 10 Abstandsmaße Zur Minimierung der Geräuschbelästigung und für die War- tung müssen Mindestabstände zu Wänden eingehalten werden (siehe Abb. 5). Ø 90 Abb. 6: Fundament für SolvisLea 8,3 Premium (Ansicht von oben) Lufteintritt Luftaustritt Hauptwindrichtung Aussparung für Versorgungsleitungen Aussparung für Kondensatablauf Abb.
- Seite 11 Siehe Fundament für SolvisLea. Anschlusssets (ASS-ETL-LEA oder ASS-ELT-WP-OH) und Rohrset (ROS-LEA-2) können nicht mit der Mon- tagekonsole verwendet werden. Abb. 9: Kondensatabfluss in Fallrohr oder Abfluss Erdreich 100 mm Grobkiesfüllung 800 mm Betonplatte Kondensatablauf SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d...
- Seite 12 • die statischen Grenzen der eingesetzten Stand- konsole • eine Heizband als Rohrbegleitheizung (Zubehör) installieren • die Abstandsmaße der Aufstelllöcher der Maß- und Anschlusszeichnung im Anhang entnehmen. Abb. 12: Fundament für Standkonsole SolvisLea 8,3 Premium (Ansicht von oben) Lufteintrittseite 1160 Luftaustrittseite 650 mm...
- Seite 13 Einstecktiefe 44 mm (nur bei Rohr- Ø 28 mm), 33 mm für Rohr- Ø 22 mm Ø Rohrdurchmesser Funktionsprinzip von Steckverbindern Die Steckverbinder sind mit einem Halteelement mit Edel- stahlzähnen und einem O-Ring für die Abdichtung SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d...
- Seite 14 Solvis-Spülstation (FUES-SBS). Versorgungsleitungen Wärmepumpe anschließen Vor- und Rücklauf werden mit den Versorgungsleitungen verbunden, die vom Speicher kommen. Wir empfehlen, die im Zubehör erhältlichen Hydraulikanschlüsse (ASS- ELT-LEA), (ASS-ELT-WP-OH) oder (ROS-LEA-2) zu verwen- den. MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d · SOLVIS...
- Seite 15 Geräten so installiert sein, dass die Betätigung der Test-Auslösetaste zu einem Auslösen der Fehlerstromschutzeinrich- tung führt. Die Anleitung des Herstellers der Feh- lerstromschutzeinrichtung beachten! Abb. 20: SolvisLea 8,3 Premium Sicherheitsventil Automatik-Entlüfter SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d...
- Seite 16 • Regelgeräte nicht direkt neben Schaltschränken oder elektrischen Geräten montieren. • Die elektrischen Leitungen dürfen keine heißen Teile berühren. • Alle Leitungen, wenn möglich, im Kabelkanal füh- ren und ggf. mit Zugentlastung sichern. MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d · SOLVIS...
- Seite 17 4. Zum Herausklappen des Anschlussbereichs die Schraube lösen. 2. Litzen der elektrischen Leitungen für die elektrische Not-/Zusatzheizung 10-11 mm abisolieren. 3. Elektrische Leitungen entsprechend der folgenden Ab- bildung anschließen. Abb. 24: Schraube am Anschlussbereich lösen SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d...
- Seite 18 − Braun = GND (REF) − Weiß = A − Grün = B. Die BUS-Leitung muss einseitig geschirmt sein. Die Schir- mung ist am Speicher bereits angeschlossen oder ist bei MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d · SOLVIS...
- Seite 19 Kap. „Anschluss SolvisLea“, S. 16). 3. Die elektrische Leitung der Rohrbegleitheizung von un- ten zum Anschlussbereich führen. 4. Die Rohrbegleitheizung elektrisch anschließen. Abb. 29: An XD06 anschließen 5. Den Anschlussbereich verschließen. SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d...
- Seite 20 Abb. 30: SolvisLea: Elektrische Not- / Zusatzheizung 1 Elektrische Not- / Zusatzheizung Sicherheitsabschaltung resetten Wenn der Sicherheitstemperaturbegrenzer die Not- / Zu- satzheizung abgeschaltet hat, wie folgt vorgehen: 1. Ggf. Fehlerquelle beseitigen. MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d · SOLVIS...
- Seite 21 -Äquivalent ab zehn ALH-WP) und Wartungsprotokoll (für SolvisLea und Tonnen eine jährliche Dichtheitskontrolle vor. Diese ist für SolvisMia: PTK-LEA-MIA-W / für SolvisPia: PTK-PIA- die Wärmepumpen SolvisLea 8,3 Premium nicht erforder- lich. SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d...
- Seite 22 Luftzufuhr gestört ggf. reinigen Wind kühlt den Verdampfer während der Ab- Ansaugseite der Wärmepumpe bei freier Aufstellung durch Sehr häufiges und langes Abtauen tauphase zu stark ab Schutzwand vor starkem Wind schützen MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d · SOLVIS...
- Seite 23 Schiebeschalter prüfen Die Schiebeschalter befinden sich auf der IWS. 1. Prüfen, ob Schiebeschalter (WP-Typ) korrekt eingestellt ist. 2. Bei Hybrid-Anlage (bivalent-alternativer Betrieb): Abb. 36: IWS der SolvisLea Eco / SolvisLea 8,3 Premium Reset-Taster Schiebeschalter WP Schiebeschalter BA Leuchtdiodenreihe Drehschalter prüfen 1.
- Seite 24 SolvisLea 1. 4 Schrauben lösen und Abdeckung abheben. 2. Die IWS (1) befindet sich auf der rechten Seite. Nach den Arbeiten: 3. Deckel wieder aufsetzen. 4. Abdeckung mit 4 Schrauben befestigen. MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d · SOLVIS...
- Seite 25 SC-3 und Gatewayplatine prüfen Orange LED (rechts) dauernd an Die Verbindung zur SC-3 wurde hergestellt Kein Eingriff notwendig Verbindung zwischen IWS und Gateway-Platine, siehe Kap. „Stromlaufplan Wärmepumpe-Sys- tem“, S. 30. SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d...
- Seite 26 Auswirkungen auf die Um- welt vermieden werden. Um unserer Aufgabe der Entsorgung oder Wiederverwer- tung nachzukommen, sind wir einem flächendeckenden Entsorgungssystem angeschlossen. Unsere Registrierungs- nummer bei der Stiftung Elektro-Altgeräte-Register („EAR“) lautet: WEEE-Reg.-Nr.: DE 63776771. MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d · SOLVIS...
- Seite 27 Abb. 38: Abmessungen SolvisLea 8,3 Premium Kondensatablauf, Ø 29,6 mm Luftaustritt Entleerung Heizung-Rücklauf, Steckverbindung Ø 28 Lufteintritt Heizung-Vorlauf, Steckverbindung Ø 28 mm 6 Abb. 39: Diagramm Leistungsdaten der SolvisLea 8,3 Premium Außentemperatur [°C] max. W55 min. W65 Heizleistung [kW] max. W45 min. W55 max.
- Seite 28 Zulässiger Betriebs- [MPa] überdruck Heizkreis Interne Druckdifferenz [hPa] Maximale Aufstell- 2000 höhe GWP = Global Warming Potential (GWP ), CO -Äquivalent in 100 Jah- ren in [kg CO pro 1 kg R410A]. MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d · SOLVIS...
- Seite 29 10 Technische Daten SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d...
- Seite 30 RF06 2 Turn EB01 XE19 XE23 P3=3200W XE22 XE21 P2=3000W P1=2600W MA01 Abb. 40: Stromlaufplan SolvisLea 8,3 Premium mit SolvisBen WP - Teil 1 Netzplatine SolvisControl 3 Rundsteuerempfänger Erweiterungsplatine Pulsweitenmodulation (Drehzahlregelung) AA02 Integrierte Wärmepumpensteuerung (IWS) Kabelbaum AA04 Inverter Verdichter Ladepumpe...
- Seite 31 BT30 BT02 MA20 Abb. 41: Stromlaufplan SolvisLea 8,3 Premium mit SolvisBen WP - Teil 2 Das dargestellte Schema stellt einen Anlagenüberblick auf Grundlage der uns vorliegenden Informationen dar. Es er- Wir behalten uns für diese setzt keine konkrete Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage –...
- Seite 32 2 Turn EB01 XE19 XE23 P3=3200W XE22 P2=3000W XE21 P1=2600W MA01 Abb. 42: Stromlaufplan SolvisLea 8,3 Premium mit SolvisMax Solo WP - Teil 1 Netzplatine SolvisControl 3 Rundsteuerempfänger Erweiterungsplatine Pulsweitenmodulation (Drehzahlregelung) AA02 Integrierte Wärmepumpensteuerung (IWS) Kabelbaum AA04 Inverter Verdichter Ladepumpe...
- Seite 33 BP01 BT57 MA20 Abb. 43: Stromlaufplan SolvisLea 8,3 Premium mit SolvisMax Solo WP - Teil 2 Das dargestellte Schema stellt einen Anlagenüberblick auf Grundlage der uns vorliegenden Informationen dar. Es er- Wir behalten uns für diese setzt keine konkrete Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage –...
- Seite 34 1 Turn RF06 2 Turn EB01 XE19 XE23 P3=3200W XE22 XE21 P2=3000W P1=2600W MA01 Abb. 44: Stromlaufplan SolvisLea 8,3 Premium Hybridsystem - Teil 1 Netzplatine SolvisControl 3 Rundsteuerempfänger Erweiterungsplatine Pulsweitenmodulation (Drehzahlregelung) AA02 Integrierte Wärmepumpensteuerung (IWS) Kabelbaum AA04 Inverter Verdichter Ladepumpe Gatewayplatine...
- Seite 35 BP01 BT57 MA20 Abb. 45: Stromlaufplan SolvisLea 8,3 Premium Hybridsystem - Teil 2 Das dargestellte Schema stellt einen Anlagenüberblick auf Grundlage der uns vorliegenden Informationen dar. Es er- Wir behalten uns für diese setzt keine konkrete Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage –...
- Seite 36 Alle Zubehörteile müssen individuell ausgewählt und extra xiblen Rohr (RO-68-FLX-WP) mit 68 mm Außendurchmes- bestellt werden. ser. Weiteres Zubehör und Ersatzteile finden Sie in der Solvis Preisliste. Rohr (RO-140-FLX-WP) Wärmegedämmte, flexible Einzelrohr-Wärmeversorgungs- Modbusleitung 15 m / 30 m (KB-MOD-BUS-15 / 30) leitung zur hydraulischen Verbindung der außen aufgestell-...
- Seite 37 • druckwasserdicht bis 1,0 bar. Konsole für eine erhöhte Aufstellung der Wärmepumpen Mauerdurchführung, druckwasserdicht (DF-DWD-140) SolvisLea 7 und SolvisLea 8,3 Premium, zum leichteren An- Mauerdurchführung für die Wärmeversorgungsleitung zur schluss des Kondensatablaufes oder zur Ermöglichung der Abdichtung gegen drückendes Wasser. Einzusetzen zur Aufstellung in schneereichen Gebieten.
- Seite 38 Externe Abschaltung Externe Abschaltung via 'cSOFORT_AUS' ist erfolgt FEHLER_IWS_EXTERNE_ABSCHALTUNG_1 10134 Wächter: Kältemittelmigra- Fehler IWS Wächter Kältemittelmigration Ölsumpf FEHLER_IWS_WAECHTER_KAELTE_MIGR_OELSUMPF; Ölsumpftemperaturfühler und Heizband (Ölsumpf) tion kontrollieren 10227 CRC Fehler FEHLER_STE_MAX_CRC_ERROR 10228 RTC Fehler FEHLER_STE_RTC_ERROR MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d · SOLVIS...
- Seite 39 Inverter: Motor Überdreh- Inverter Hauptfehler: Motor Überdrehzahl. Inverterfehler zahl 20074 Inverter: GSZK Unterspan- Inverter Nebenfehler: Gleichspannungszwischen- Inverterfehler nung kreis Unterspannung. Inverter: Drehmoment Inverter Nebenfehler: Drehmoment Grenze er- 20075 Inverterfehler Grenze reicht. SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d...
- Seite 40 Inverter: Motorüberstrom Inverter Hauptfehler: Motorüberstrom Abschalt- FEHLER_STE_MOTOR_UEBERSTROM funktion 20146 Inverter: IGBT US Kurz- Inverter Hauptfehler: IGBT US Kurzschluss FEHLER_STE_IGBT_US_KURZSCHLUSS schluss 20147 Inverter: IGBT OS Kurz- Inverter Hauptfehler: IGBT OS Kurzschluss FEHLER_STE_IGBT_OS_KURZSCHLUSS schluss MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d · SOLVIS...
- Seite 41 Inverter Hauptfehler: Hochdrucksensor Bereichsun- FEHLER_STE_INV_HD_SENSOR_UNTERSCHR terschreitung 20236 Inverter: Verdichtertyp Inverter Hauptfehler: Verdichtertyp Konfiguration FEHLER_STE_INV_VERD_TYP_KONF 20237 Inverter: HD Konfiguration Inverter Hauptfehler: Hochdrucksensor Konfigura- FEHLER_STE_INV_HD_KONF tion 20238 Wächter: ND-Grenzwert 20240 Wächter: Ölsumpfüberhit- t.b.d t.b.d zung SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d...
- Seite 42 Bereichs. 30089 Inverter: unter IGBT-Temp. Inverter Nebenfehler: Temperaturfühlerfehler In- Inverterfehler verter IGBTs unterhalb des zulässigen Bereichs. 30090 Inverter: unter PFC-Temp. Inverter Nebenfehler: Temperaturfühlerfehler PFC Inverterfehler IGBTs unterhalb des zulässigen Bereichs. MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d · SOLVIS...
- Seite 43 Reset am WPM durch. geführt Mehrfaches Auftreten der Meldungsnummer X- Beheben Sie die Ursache. Führen Sie danach ein 50049 Drucksensor Einfrierschutz 0049 hat zu einer Verriegelung der Wärmepumpe Reset am WPM durch. geführt SOLVIS · MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d...
- Seite 44 ..........13 Rohrleitungssystem ......15 Grundkörper ......... 13 Rohrschneider ........13 Zugentlastung ........18 GWP ............28 Zugentlastungen ........17 Schallpegel-Minderungen ....... 7 Zusatzheizung ......... 6 Halteelement ........13, 14 Schallreduzierung ........7 MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d SOLVIS...
- Seite 45 Notizen SOLVIS MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d...
- Seite 46 Notizen MAL-LEA-P · Technische Änderungen vorbehalten · 33395-2d SOLVIS...
- Seite 48 SOLVIS GmbH Grotrian-Steinweg-Straße 12 D-38112 Braunschweig Tel.: +49 (0) 531 28904-0 Fax.: +49 (0) 531 28904-100 E-Mail: info@solvis.de Internet: www.solvis.de...
