Fehlersuche

Verbessertes Materialregelmodul - Fehlersuche

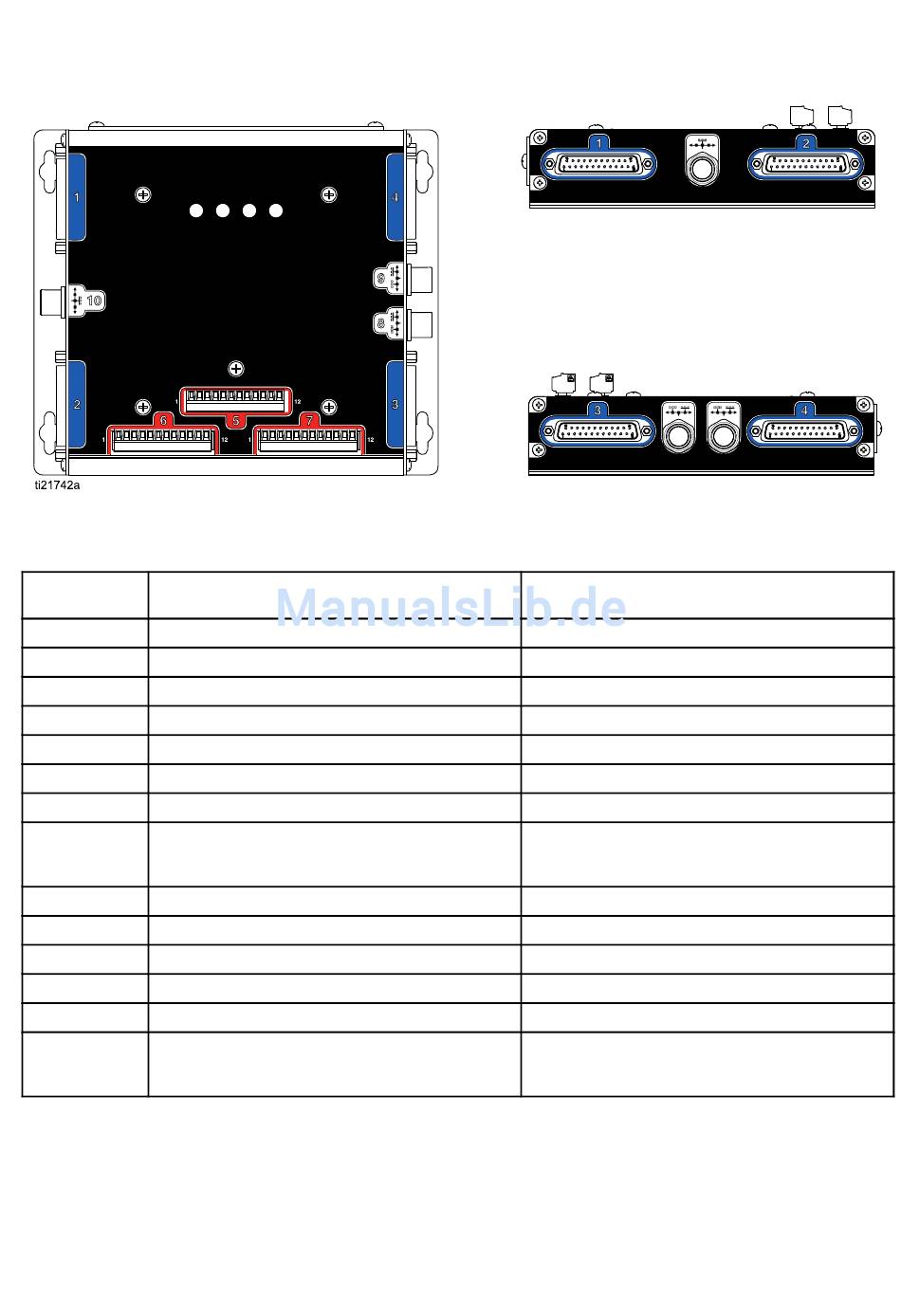

Figure 12 Verbessertes Materialregelmodul
Table 4 . Verbessertes Materialregelmodul - Diagnose
Stecker oder Bezeichnung
Anzeige
1 25-poliger Stecker
2 25-poliger Stecker
3 25-poliger Stecker
4 25-poliger Stecker
5
12-poliger Stecker
6 12-poliger Stecker
7 12-poliger Stecker
8 5-poliger Stecker
9 5-poliger Stecker
10 5-poliger Stecker
CPLD (D37) LED (orange)
POW (D19) LED (grün)
CAN (D69) LED (gelb)
ERR (D38) LED (rot)
32
Diagnose
Pumpe 1 Modul
Pumpe 2 Modul
Pumpe 3 Modul (Zubehör)
Pumpe 4 Modul (Zubehör)
Mehrzweck-E/A
Mehrzweck-E/A
Mehrzweck-E/A
24-VDC-Stromversorgung/CAN (Sicher-
heitsbarriere für Spannungsversorgung und
Datenübertragung)
Erweitertes Anzeigemodul
24-VDC-Eingang
Herzschlag
Stromversorgung
Kommunikation.
Blinkt einen Fehlercode. Wenn die LED
dauerhaft leuchtet, hängt das System. Das
System aus- und wieder einschalten.
334056F
