[DE] Beispiele | [EN] Examples | [FR] Exemples | [NL] Voorbeelden

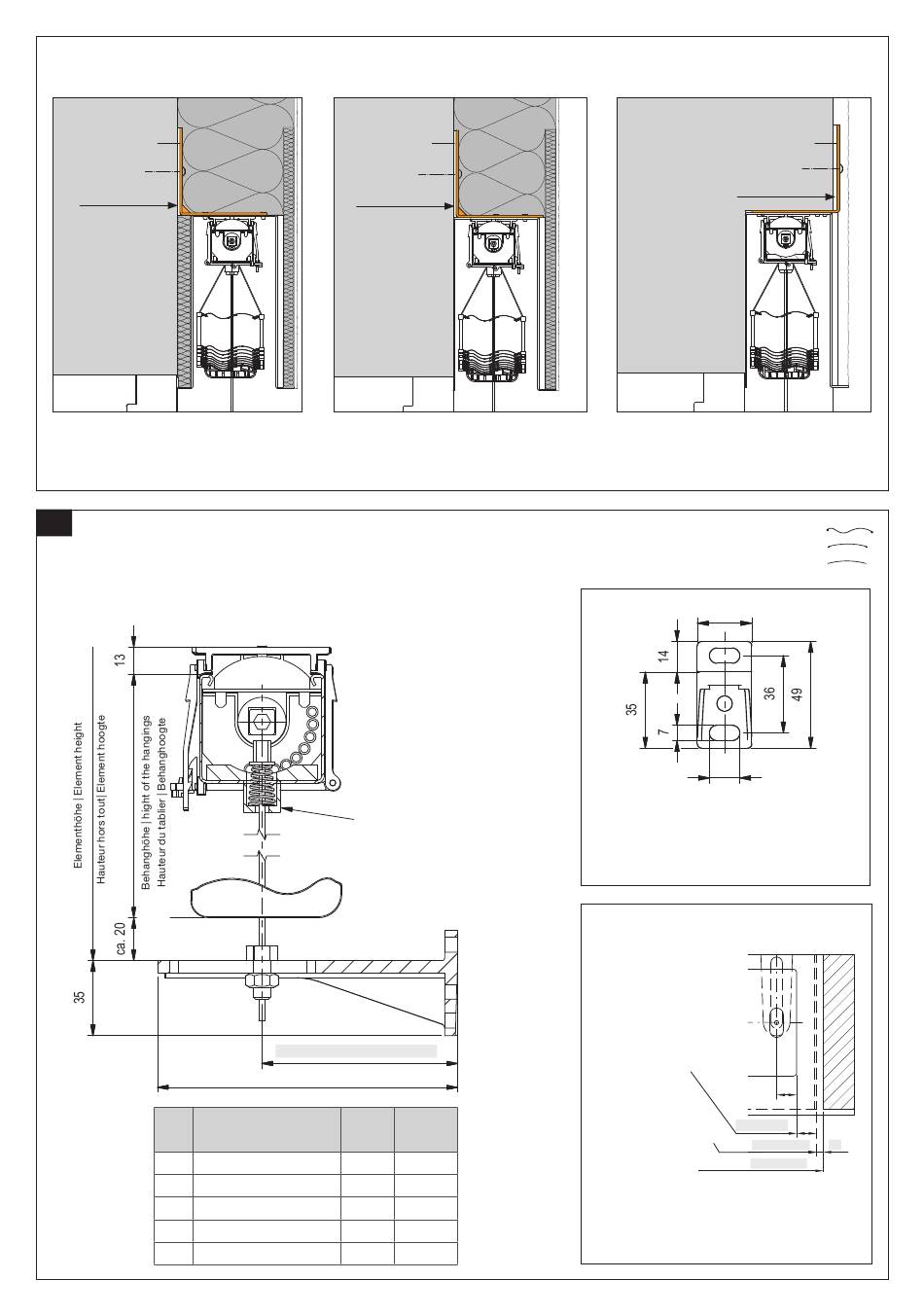

[DE] Montagewinkel
[EN] Mounting angle
[FR] Cornière de
montage
[NL] Beugel
5-10 mm Neopren*
* [DE] Thermische Trennung bauseits
[EN] Thermal break provided by the customer
3.0
[DE] Seilspannhalter Seilkräfte
[EN] Cable tension bracket, cable strength
[FR] Supports de câble - Tensions au câble
[NL] Staaldraadhouder met spanner
Typ/
Länge/lenght/largeur/lengte
Type
1
2
3
4
5
[DE] Montagewinkel
[EN] Mounting angle
[FR] Cornière de
montage
[NL] Beugel
5-10 mm Neopren*
[DE] Seilbride mit Federspannkopf
Vorspannkraft: 150N
Maximalkraft: 250N
[EN] Cable bridge with spring tension
Prestress: 150N
Maximum of force: 250N
Seilbride mit Federspanntopf
[FR] Bride de câble avec ressort
Pré-tension : 150N
Vorspannkraft: 150N
Tension maximale : 250N
Maximalkraft: 250N
[NL] Staaldraad met spanveer
Voorspankracht: 150N
Maximale kracht: 250N
z-Maß
Maß | Degree | Cote | Maat (z)
Y
z [mm]
Art.Nr.
= Y [mm]
50
20 - 40
2025370
85
30 - 75
2023340
140
70 - 130
2023350
175
90 -165
2025380
210
120 - 200
2023330
[FR] Rupture de pont thermique à procurer sur les lieux
[NL] Thermische onderbreking voorzien door de klant
[DE] Anschraubplatte Seilspannhalter
[EN] Fixing panel for cable tension bracket
[FR] Plaque de vissage support de câble
[NL] Opschroefbare staaldraadhouder
a 15 mm (Standard)
b DBL: 34 mm
GL/FL: 36,5 mm
[DE] Lamellenbreite
[EN] Slat width
[FR] Largeur lame
[NL] Bladbreedte
[DE] Elementbreite
[EN] Element width
[FR] Largeur hors-tout
[NL] Element breedtde
[DE] Laibungsmaß
[EN] Measure of the embrasure
[FR] Cote tableau
[NL] Koofmaat
[DE] Montagewinkel
[EN] Mounting angle
[FR] Cornière de montage
[NL] Beugel
5-10 mm Neopren*
DBL
GL
FL
25
14
a
Lamellenbreite
b
~
Elementbreite
ca. 5
13
