Benutzerinformation

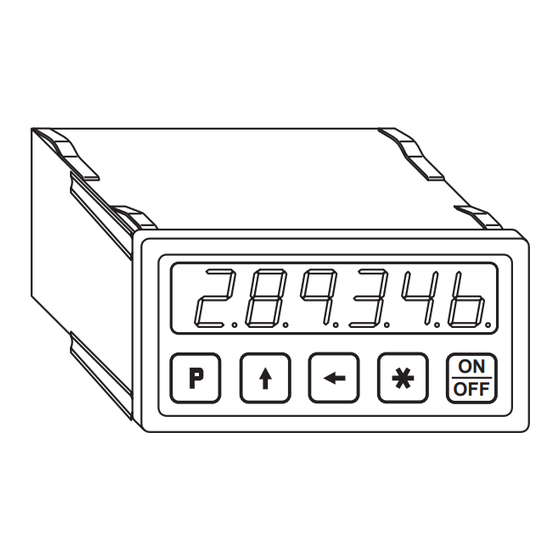

MA01/1 SA04
Magnetbandanzeige
Umschaltung Metrisch/Inch
TGL
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetrieb-
nahme dieses Dokument sorgfältig durch. Be-
achten Sie zu Ihrer eigenen Sicherheit und der
Betriebssicherheit alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen
und die Angaben auf dem Typenschild als Be-
dingung.
• Garantieansprüche gelten nur für Produkte
der Firma SIKO GmbH. Bei dem Einsatz in
Verbindung mit Fremdprodukten besteht für das
Gesamtsystem kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenom-
men werden. Für weitere Fragen steht Ihnen die
Firma SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Vari-
antennummer. Die Lieferpapiere ordnen jeder
Variantennummer eine detaillierte Bestellbezeich-
nung zu.
z.B.
MA01/1-0023
MA01/1 SA04
Datum 30.11.2001
ON
OFF
EG60
ON
OFF
Varianten-Nr.
Geräte-Typ
Art.Nr. 79871
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
IP-Schutzart vorgenommen werden. Das Sy-
stem muss ggfs. zusätzlich gegen schädliche
Umwelteinflüsse, wie z.B. Spritzwasser, Staub,
Schläge, Temperatur geschützt werden.
Einbau der Magnetbandanzeige
Für den Schalttafeleinbau gelten nachfolgende
Abmessungen:
Abb. 1: Schalttafeleinbau
EG60: Gerät in den Schalttafelausschnitt (3)
schieben bis die Panel-Clips (1) das Gehäuse
lose halten. Die seitliche Zentrierung (2) leicht
andrücken und das Gehäuse in den Ausschnitt
schieben bis die Panel-Clips vollständig einra-
sten.
Abb. 2: Montage EG60
EG30: Gerät in den Schalttafelausschnitt (3)
schieben. Von der Rückseite den Haltebügel (1)
mittels Schraube (2) fixieren. Gerät auf Front-
platte ausrichten und Schraube festziehen.
Abb. 3: Montage EG30
Z.Nr. 8699091
1
2
3
Änd.Stand -/-
1
