Siko MA504/1 Kurzanleitung

Kurzanleitung

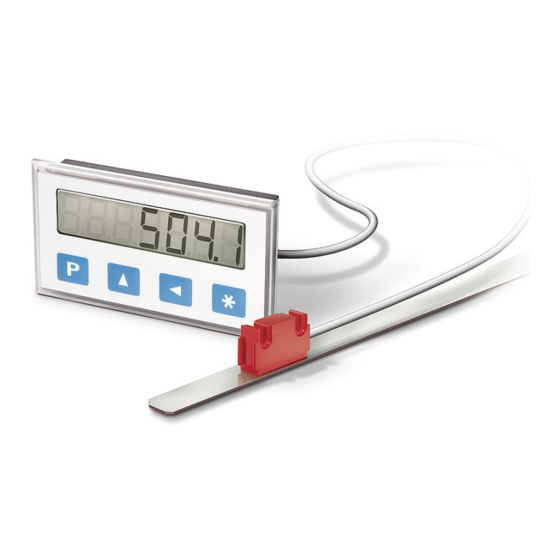

MA504/1
Messanzeige
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/ma504-1
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass die Messan-
zeige richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2 Telefon: + 49 7661 394-0
79256 Buchenbach Telefax: + 49 7661 394-388
www.siko-global.com Service: support@siko.de
MA504/1 · Datum 10.05.2016 · Art. Nr. 88541 · Änd. Stand 242/15
Montage Messanzeige
Für den Schalttafeleinbau gelten empfohlene Abmessungen 67
33.5 mm.
+0.3
• In der Schalttafel muss der Ausschnitt für die Anzeige vorgesehen sein.
1
• Die Anzeige wird in den Schalttafelausschnitt geschoben bis die Befesti-
gungslaschen einschnappen.
• Durch die Klemmung der Befestigungslaschen wird die Anzeige gehalten,
kann aber auch leicht demontiert werden.

Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf die Messanzeige oder dessen Anschlussleitung einwirken können!
• Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Schirmbleche oder metallisierte Gehäuse verwen-
den.
Anschluss Sensor
Der Anschluss des Sensors an die MA504/1 erfolgt über die 8-polige Buchse. Die
Montage des Sensors sowie die Verlegung des Sensorkabels wird in der Benut-
zerinformation zum Sensor MS500H erläutert.
Anschluss Spannungsversorgung
Die Spannungsversorgung erfolgt über Batterie.
Sensoranschluss Batteriefach
Technische Daten
Elektrische Daten Ergänzung
Betriebsspannung 3 V DC
Stromaufnahme ~150 µA bei 3 V DC
+3 mm x
