1.5 Beschreibung externer Komponenten (8 Port)

1.5.1 Vorderseite
Auf der Vorderseite des Switches sind 8 x 10/100/1000 Mbit/s RJ-45 Ports, 2 x SFP-Ports,
1 x Konsolen-Port, 1 x Resettaste und eine Reihe LED Anzeigen vorhanden, wie unten
dargestellt.

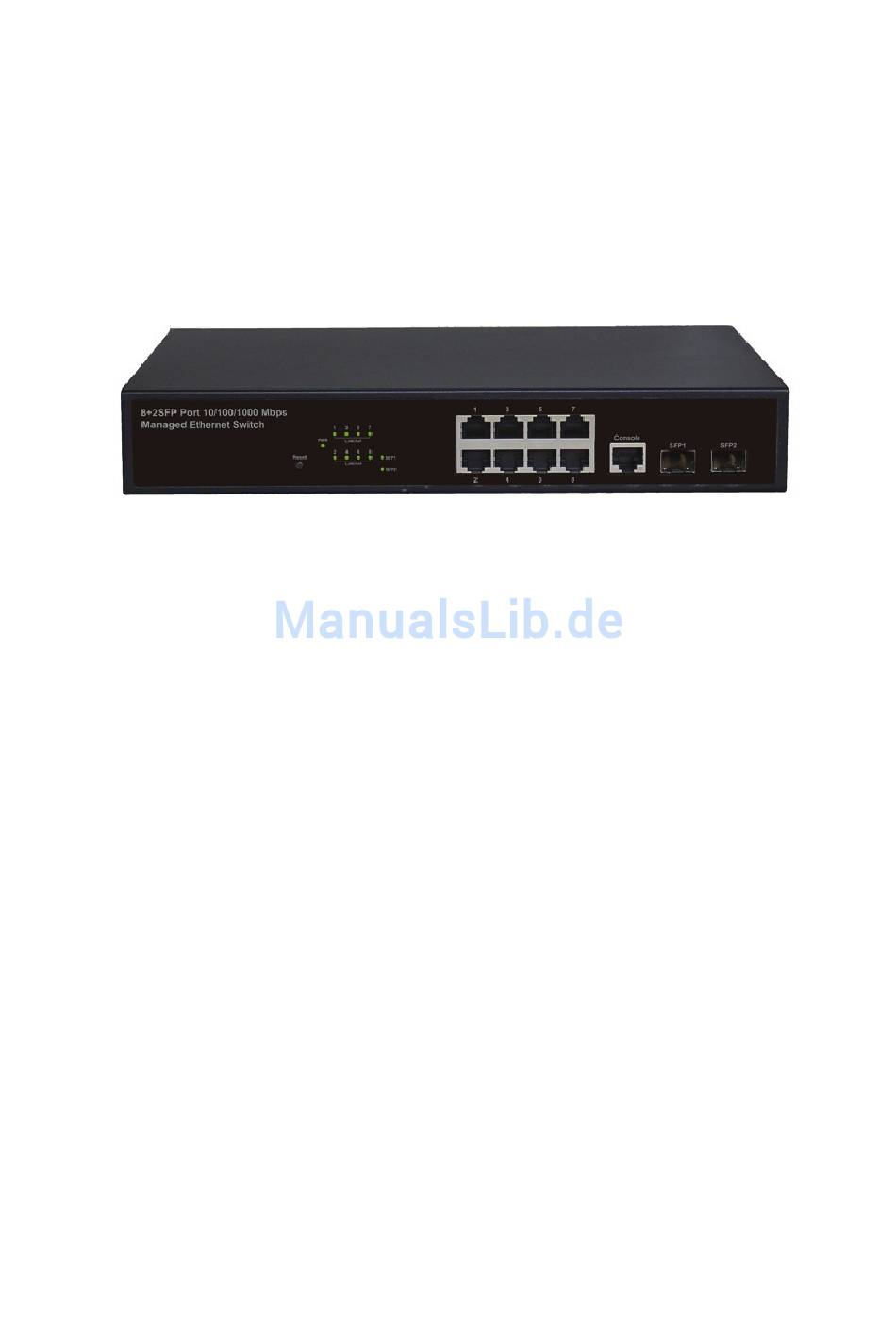

Abbildung 1 - Vorderseite
10/100/1000 Mbit/s RJ45 Ports (1~8):
Die Ports unterstützen den Anschluss von Geräten mit einer Bandbreite von 10, 100
oder 1000 Mbit/s. Jeder Port verfügt über eine entsprechende 10/100/1000 Mbit/s LED.
SFP Steckplätze (SFP1, SFP2):
Für die Installation des SFP-Moduls und zum Anschluss von Geräten mit einer
Bandbreite von 1000 Mbit/s gedacht. Jeder Port verfügt über eine entsprechende
1000 Mbit/s LED.
Konsolen-Port (Console):
Für den Anschluss an die serielle Schnittstelle eines Computers oder als Anschluss zur
Überwachung und zur Konfiguration des Switches gedacht.
Reset-Taste (Reset):
Schalten Sie das Gerät ein und drücken Sie die Taste für ca. 5 Sekunden. Das System
stellt die werksseitigen Einstellungen wieder her.

LED-Kontrollleuchten:

Die LED-Anzeigen ermöglichen Ihnen die Überwachung, Diagnose und Fehlerbehebung
jedes Problems mit dem Switch, der Verbindung oder den angeschlossenen Geräten.
