Inhaltszusammenfassung für Digitus DN-80202-1

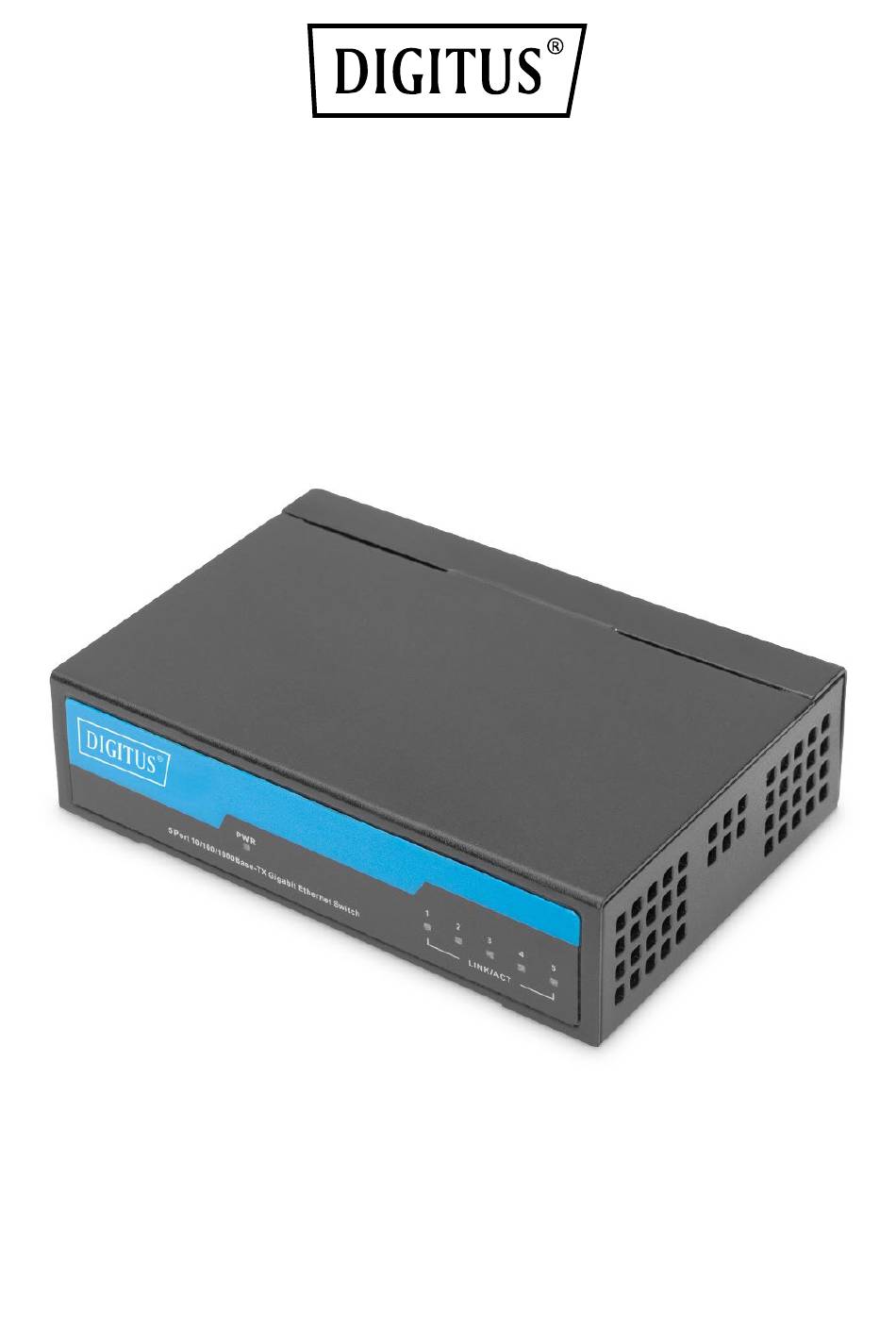

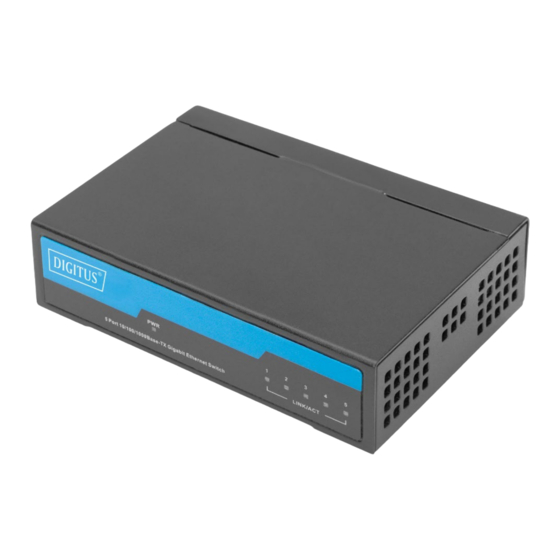

- Seite 1 5-Port Gigabit Switch Unverwaltet Kurzanleitung DN-80202-1...
-
Seite 2: Produkteinleitung
Hardware-Inbetriebnahme: Schritt-für-Schritt-Anleitung des Installationsprozesses 3. Technische Spezifikationen 2. Produkteinleitung Der 5-Port Gigabit Switch von DIGITUS® eignet sich ideal zur einfachen Erweiterung Ihres Netzwerks. Dank lüfterlosem Design arbeitet der Switch komplett geräuschfrei und benötigt keine Konfiguration. Jeder Port kann als LAN- oder Uplink- Port eingesetzt werden, Kabel- und Netzwerkgeschwindigkeit werden automatisch erkannt. - Seite 3 LED-Anzeige Strom: Die Strom-LED leuchtet auf, wenn der Switch an eine Stromquelle angeschlossen ist. Link/Act-LED: Die Link/Act-Anzeige leuchtet, wenn eine Netzwerkverbindung über den entsprechenden Port besteht. Die Anzeige blinkt, wenn der Switch an den Port Daten sendet oder empfängt. Rückblende An der Rückblende befinden sich der DC-Stromanschluss und die Netzwerk-Ports Schließen Sie den Ausgangsanschluss des Netzteils an diesen Port an.
- Seite 4 Inbetriebnahme des Switches Zur Sicherheit bei Inbetriebnahme und Gebrauch des Switches wird empfohlen: • Vergewissern Sie sich, dass das Netzteil fest mit der AC-Stromquelle verbunden ist. • Vergewissern Sie sich, dass der Switch ausreichend belüftet ist, damit anfallende Hitze entweichen kann. Stellen Sie keine schweren Gegenstände auf den Switch.
-
Seite 5: Technische Spezifikationen
4. Anwendungen 1. Spielkonsole 2. VoIP-Telefon 3. Internet 4. Breitband-Router 5. Wireless Access Point 6. Notebook 7. PC 8. Heimkino 9. IP-TV 10. IP-Kamera 5. Technische Spezifikationen Hardware-Technologie Standard IEEE 802.3, 802.3u, 802.3x, 802.3ab, 802.3az Verarbeitungstyp Store & Forward, Wire-Speed-Switching MAC-Adressen Speicherbandbreite 10 Gbps... - Seite 6 IEEE802.3x-Vollduplex-Flusskontrolle IEEE802.3az Energieeffizientes Ethernet (EEE) 10Base-T: 14880 pps/Port Weiterleitungsrate 100Base-TX: 148800 pps/Port 1000Base-TX: 148800 pps/Port 10Base-TX: Kabel der UTP-Kategorie 5, 5e (≤250 m) Netzwerkmedien 100Base-TX: Kabel der UTP-Kategorie 5, 5e (≤150 m) 1000Base-TX: Kabel der UTP-Kategorie 5, 5e (≤150 m) Schnittstellen 5 RJ45-Ports mit 10/100/1000Mbps und Auto- RJ45-Ports:...
