Kopplung an Automatisierungsgeräte
5.3

Anschluss an Siemens-Steuerungen S7

Um die Kopplung eines BL20-Gateways mit einer Siemens-Steuerung S7 zu konfigurieren, wird das
Software-Paket „SIMATIC Manager" Version 5.0.2.0 der Firma Siemens verwendet.
5.3.1

Einlesen der GSD-Datei

Vor der ersten Konfiguration der Kopplung mit einem BL20-E-GW-DP müssen die GSD-Dateien für das
Gateway in die Software eingelesen werden.
Gehen Sie dazu wie folgt vor:
Öffnen Sie ein neues oder ein bestehendes Projekt.
Öffnen Sie den Hardware-Konfigurator.
Kopieren Sie die gewünschte GSD-Datei über den Menüpunkt „Extras → Neue GSD-Datei
installieren...".

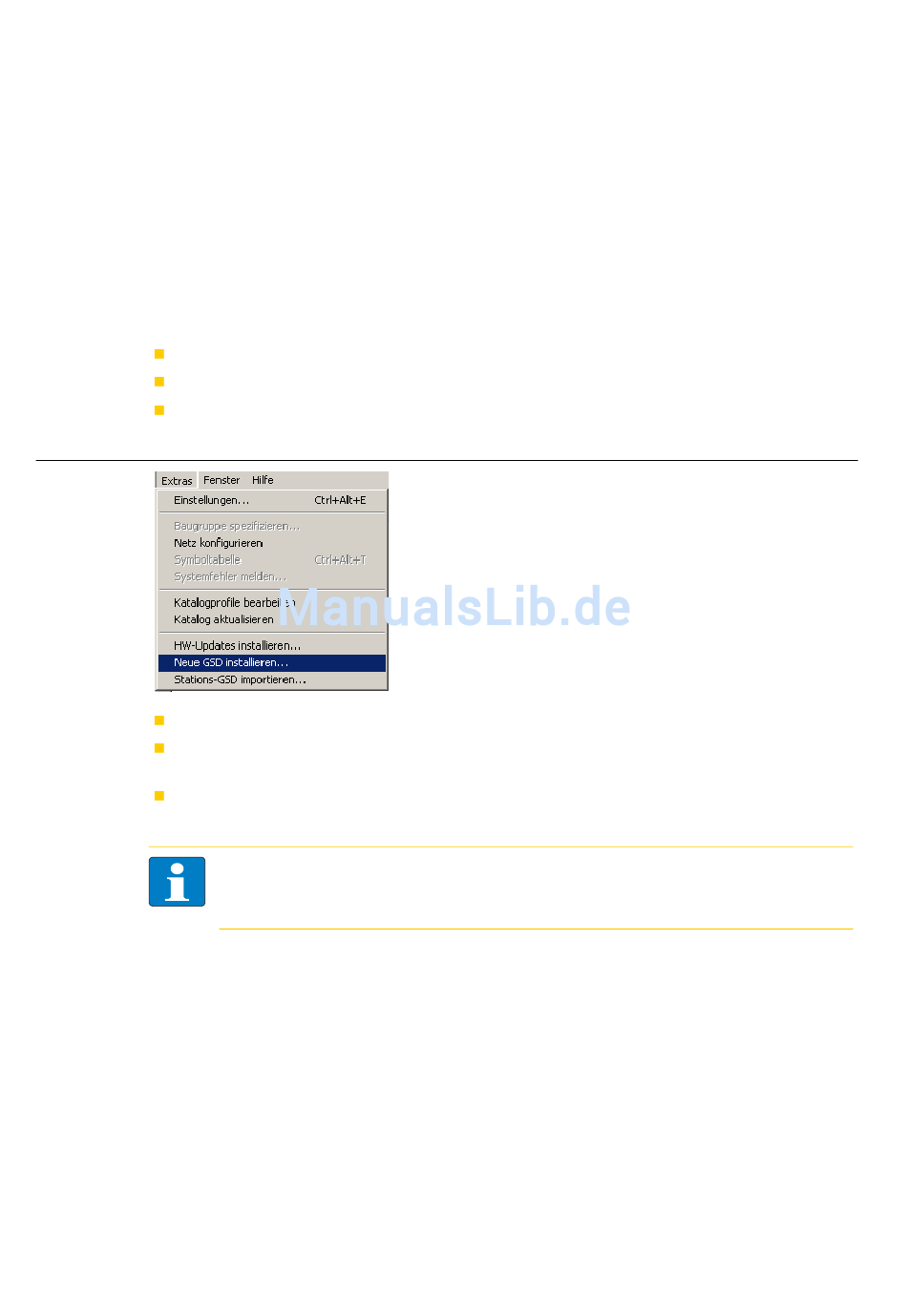

Abbildung 5-1:
Einfügen einer
GSD-Datei über
den Menüpunkt
„Neue GSD-
Datei installie-
ren..."
Wählen Sie die GSD-Datei aus dem entsprechenden Quellverzeichnis.
Nach korrektem Einlesen werden die GSD-Dateien als separate Einträge im Hardware-Katalog
aufgeführt.
Führen Sie ggf. über „Extras → Katalog aktualisieren" eine zusätzliche Aktualisierung des Hardware-
Katalogs durch.
5-4
Hinweis
Die genaue Vorgehensweise zur Konfigurierung entnehmen Sie bitte dem
Bedienungshandbuch, das im Lieferumfang der Software enthalten ist.
