WDT CPR TOUCH XL Serie Betriebs- Und Montageanleitung Seite 60

Mess- und Regeleinheit CPR Touch XL

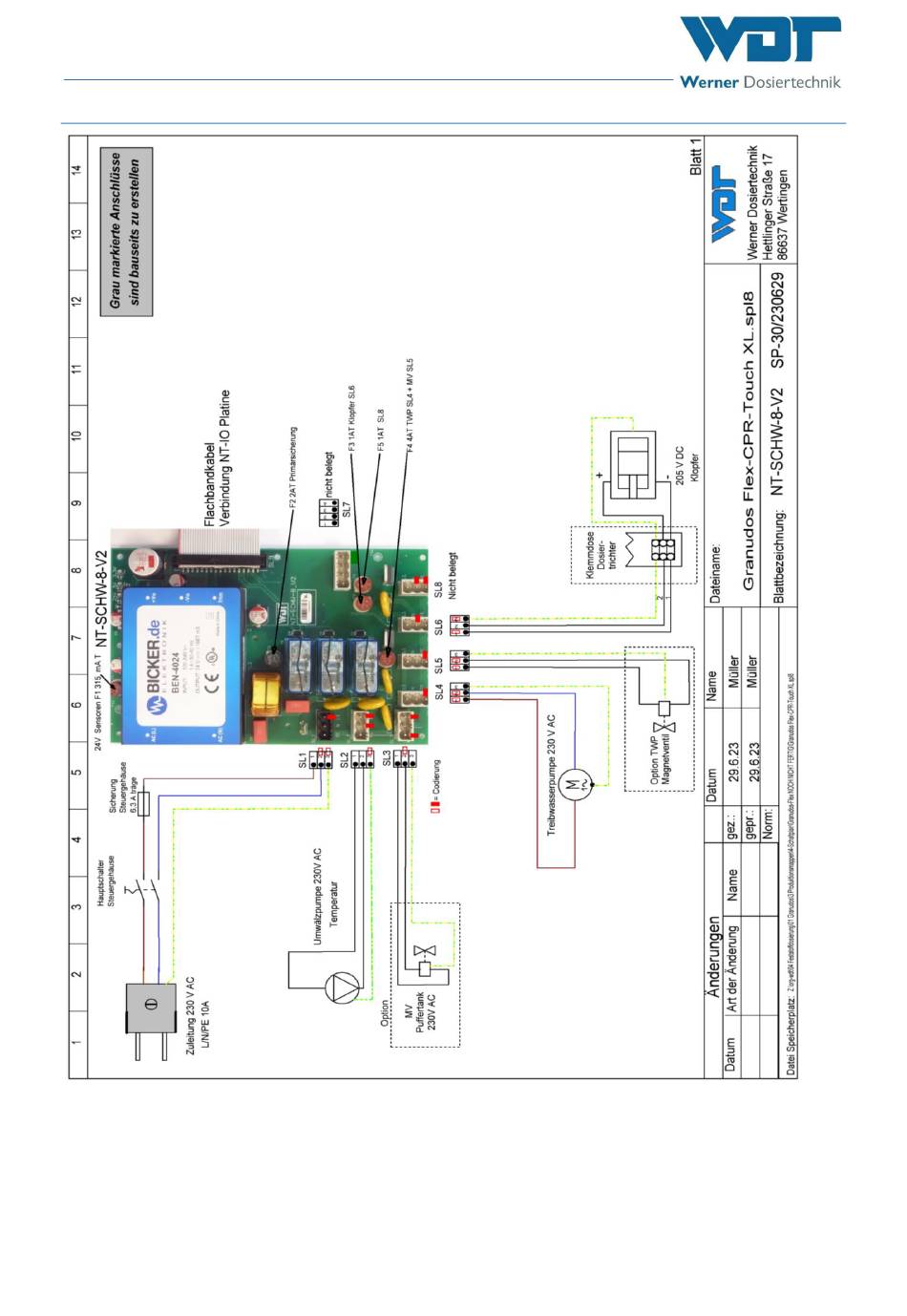

9.2.4 Klemmplan Netzteil mit Anschluss an die IO-Platine für
Sicherung im Gehäuse der Steuerung (von außen zugänglich)
Sicherungen Stromstärke
6,3 A
Sicherungen auf dem Netzteil
Sicherungen Stromstärke
F1 315 mA
F2 2 A
F3 1 A
F4 4 A
F5 1 A
Index: 04 Änderungsdatum: 01.07.2023
Sicherungs- Art Funktion
5 x 20 mm Primärsicherung Netzzuleitung
Sicherungs- Art Funktion
Micro- Sicherung 24 VDC Sensoren
Micro- Sicherung Primärsicherung Netzteil
Micro- Sicherung Klopfer
Micro- Sicherung Treibwasserpumpe, Magnetventil
Micro- Sicherung Staubabsaugung
BA-Nr.: BA MR 001-04 Steuereinheit CPR Touch XL DE.docx
Gerät GRANUDOS Flex-CPR Touch XL
Seite 60 von 71
