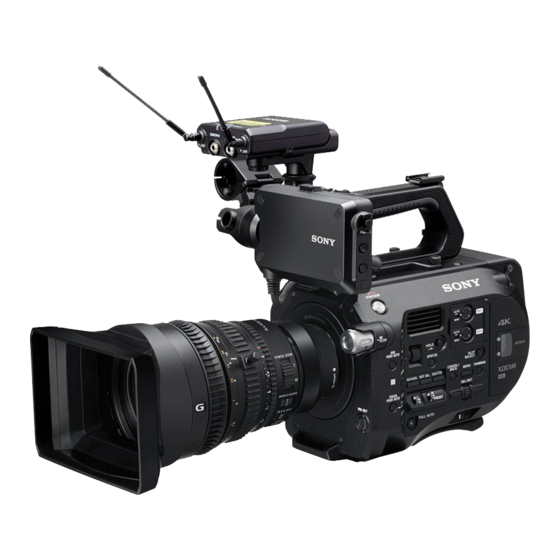

Sony PXW-FS7 Bedienungsanleitung

Solid-state memory camcorder
Vorschau ausblenden Andere Handbücher für PXW-FS7:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
4-562-025-32 (1)
Solid-State Memory
Camcorder

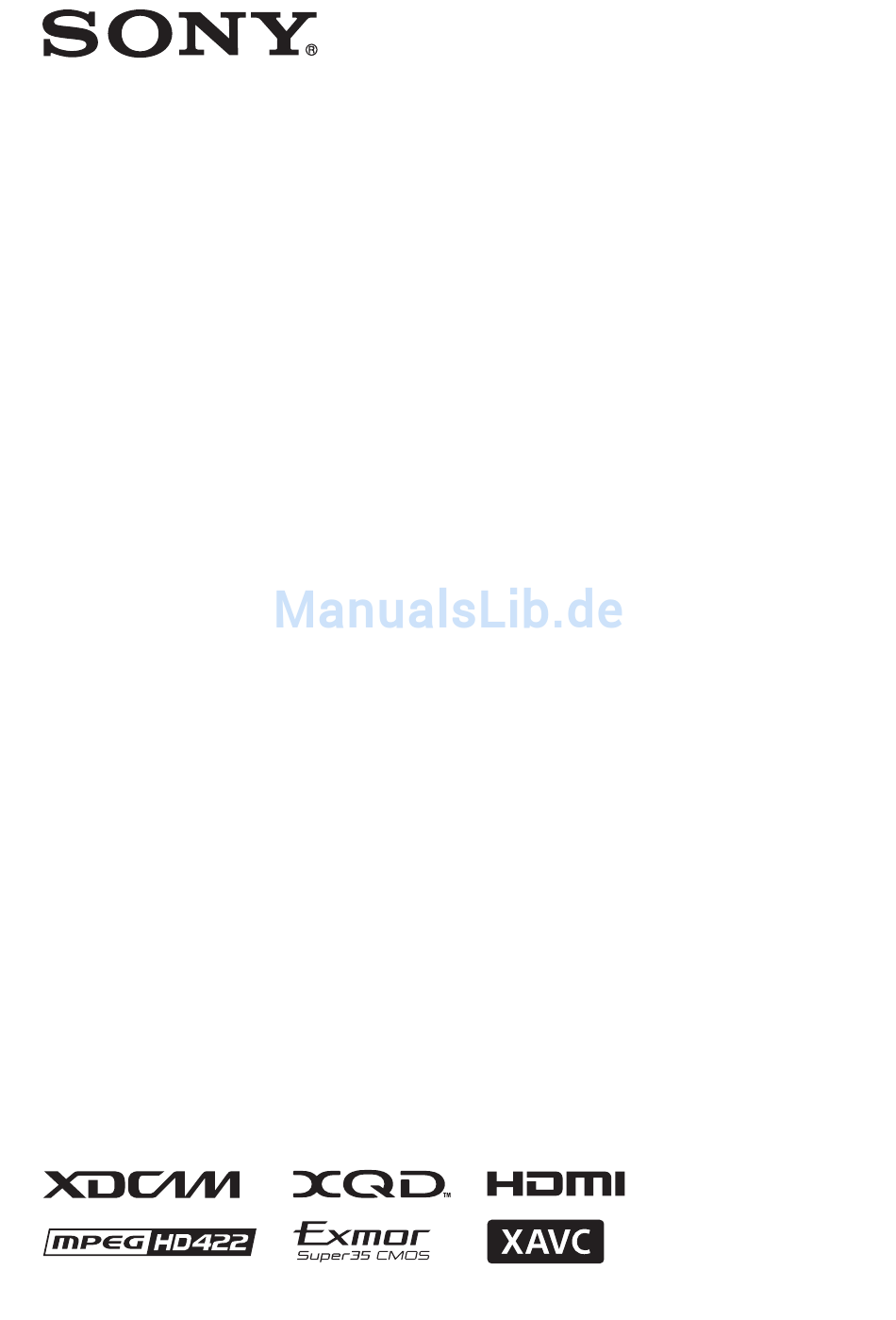

Bedienungsanleitung
Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig
durch und bewahren Sie es zum späteren Nachschlagen auf.
PXW-FS7
© 2014 Sony Corporation

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony PXW-FS7

Inhaltszusammenfassung für Sony PXW-FS7

  • Seite 1 4-562-025-32 (1) Solid-State Memory Camcorder Bedienungsanleitung Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. PXW-FS7 © 2014 Sony Corporation...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Überblick Systemkonfiguration ..............6 Lage und Funktion der Teile ........... 7 Sucher ................12 Okular ................12 Objektiv (nur PXW-FS7K) .......... 12 Griff-Fernsteuerung ............13 Infrarot-Fernbedienung ..........13 Erweiterungsgerät (optional) ........14 Bildschirmanzeige ..............15 Sucheranzeige .............. 15 Statusbildschirm ............17 Vorbereitung Stromversorgung ..............
  • Seite 3 Verwenden einer UTILITY SD-Karte ........33 Unterstützte SD-Karten ..........33 Einsetzen einer SD-Karte ..........33 Auswerfen der SD-Karte ..........33 Formatieren (Initialisieren) von SD-Karten ....34 Überprüfen der Restkapazität ........34 Verwenden des XDCA-FS7 ............ 34 Anbringen des XDCA-FS7 .......... 34 Entfernen des XDCA-FS7 ..........
  • Seite 4 Anschließen von Geräten über WLAN ......... 55 Anbringen des IFU-WLM3 .......... 56 Anbringen des CBK-WA100 ........56 One-touch-Verbindung mit NFC-fähigen Geräten (nur mit IFU-WLM3) ..........57 Anzeigen der Wi-Fi-Fernbedienung ........58 Skizzenbilderanzeige Skizzenbilderanzeige .............. 59 Bildschirmaufbau ............59 Clip-Wiedergabe ..............60 Abspielen der aufgezeichneten Clips ......
  • Seite 5 Verbindung per USB-Kabel ........108 Anhang Vorsichtsmaßnahmen bei Betrieb ........110 Ausgabeformate und Beschränkungen ....... 111 Videoformate und Ausgabesignale ......111 Betriebsmeldungen ............... 124 Fehlermeldungen ............124 Warnmeldungen ............124 Warn- und Funktionsmeldungen ........ 125 Lizenzen ................. 126 MPEG-4 AVC Patent Portfolio Lizenz ...... 126 MPEG-2 Video Patent Portfolio Lizenz ....

  • Seite 6: Überblick

    Objektive mit A-Bajonett Serie S/N/H/G MRW-E80 IFU-WLM3 XQD-Speicherkarte XQD-Kartenleser USB-WLAN-Modul (mitgeliefert) BP-U30, BP-U60, BC-U1, BC-U2 BP-U60T, BP-U90 Akkuladegerät Akkusatz (BC-U1 mitgeliefert) (BP-U30 mitgeliefert) PXW-FS7 Netzteil (mitgeliefert) HXR-IFR5 AXS-R5 Schnittstelleneinheit Tragbarer Recorder RMT-845 Infrarot-Fernbedienung (mitgeliefert) Griff-Fernsteuerung (mitgeliefert) XDCA-FS7 BP-L80S, BP-FL75 Erweiterungsgerät Akkusatz...

  • Seite 7: Lage Und Funktion Der Teile

    Lage und Funktion der Teile Informationen zur Verwendung und Funktion der einzelnen Komponenten finden Sie auf der angegebenen Seite. Griff (Seite 8) Taste WB SET (Weißwerteinstellung) (Seite 46) Sucheranschluss (Seite 23) Objektivfeststellstift (Seite 25) Buchse REMOTE (Seite 26) Objektivlösetaste (Seite 25) Schalter INPUT1 (LINE/MIC/MIC+48V) (Seite 46) Zubehörschuh...
  • Seite 8 Anbringen des Zubehörschuhs Anbringen der Schutzplatte für das USB-WLAN- Modul Heben Sie die Zubehörschuhfeder vorne an, und ziehen Sie sie entgegengesetzt der eingravierten Entfernen Sie die Montageschraube des Handgriffs. Pfeilrichtung heraus. Bringen Sie die Schutzplatte an, und ziehen Sie die Schraube fest.
  • Seite 9 Anbringen der Schutzabdeckung für den Griffanschluss (mitgeliefert) Wenn Sie den Camcorder mit entferntem Handgriff verwenden, bringen Sie zum Schutz des Anschlusses die mitgelieferte Abdeckung an. Anschlusskontakte schützen Bringen Sie an ungenutzten Anschlüssen die Abdeckungen an, um die Anschlusskontakte zu schützen.
  • Seite 10 Taste START/STOP Rechte Taste Hiermit können Sie numerische Werte festlegen Regler ND FILTER (Seite 45) und sich in Vorschaubildschirmen und Menüs Tasten ASSIGN 1 bis 3 (zuweisbar) nach rechts bewegen. (Seite 48) Regler SEL/SET (Auswählen/Festlegen) Taste PUSH AUTO IRIS (Seite 44) Durch Drehen lässt sich der Cursor zur Auswahl von Menüpunkten oder Einstellungen nach oben Taste PUSH AUTO FOCUS (Seite 42)
  • Seite 11 Kopfhöreranschluss (Seite 43) Sensor für Infrarot-Fernbedienung (Seite 37) XQD-Speicherkarteneinschub A (Seite 32) Internes Mikrofon (Seite 46) UTILITY SD-Speicherkarteneinschub Sprachmikrofon für die Aufzeichnung des (Seite 33) Umgebungstons. Anzeige für Zugriff auf XQD (A) (Seite 32) Anschluss INPUT1 (Audioeingang 1) Anzeige für den SD-Karten- (Seite 46) Zugriff(Seite 33) Anschluss INPUT2 (Audioeingang 2)

  • Seite 12: Unterseite

    Unterseite Sucher Informationen zum Anbringen des Suchers (im Lieferumfang enthalten) und des Okulars erhalten Sie auf Seite 23. Regler CONTRAST Öffnung für Stativgewinde (1/4 Zoll, 3/8 Zoll) Taste PEAKING Kompatibel mit 1/4-20UNC-Schrauben und mit Taste ZEBRA 3/8-16UNC-Schrauben. Schalter MIRROR Bringen Sie hier ein Stativ an (optional, Länge der Schraube maximal 5,5 mm).

  • Seite 13: Griff-Fernsteuerung

    Griff-Fernsteuerung Infrarot-Fernbedienung Informationen zum Anbringen der Griff- Fernsteuerung (im Lieferumfang enthalten) erhalten Sie auf Seite 26. Taste DATA CODE Wird bei dieser Version nicht verwendet. Taste TC RESET Taste SCAN/SLOW ./> Taste (PREV/NEXT) Taste PLAY Taste STOP Taste DISPLAY Fernbedienungssender Taste START/STOP Zoomhebel Zoomhebel...

  • Seite 14: Erweiterungsgerät (Optional)

    Erweiterungsgerät (optional) Informationen zum Anbringen eines (optionalen) Erweiterungsgeräts erhalten Sie auf Seite 34. Taste BATT RELEASE Akkuanschluss GENLOCK IN DC IN DC OUT Aufnahmeanzeige REF OUT TC IN/OUT Schalter TC IN/OUT RAW OUT...

  • Seite 15: Bildschirmanzeige

    Bildschirmanzeige Sucheranzeige Während der Aufzeichnung (Aufnahme/Standby) und Wiedergabe werden der Status und die Einstellungen des Camcorders über dem im Sucher angezeigten Bild eingeblendet. Die Informationen können über die Taste DISPLAY ein- bzw. ausgeblendet werden. Die Informationen können auch einzeln ein- und ausgeblendet werden (Seite 88). Das vom Bildsensor aufgezeichnete Bild mit dem Seitenverhältnis 17:9 wird im Sucher angezeigt.
  • Seite 16 Fokussierhilfe (Seite 42) Aufzeichnung läuft im Blendet einen Erkennungsrahmen (Markierung Bildpuffer-Modus des Scharfstellbereichs) ein, der den Bereitschaft im Scharfstellungsbereich kennzeichnet, sowie zCache Bildpuffer-Modus einen Balken (Anzeige der Fokussierhilfe), der den Grad der Fokussierung in dem Bereich Symbol und Statusanzeigen für Einschub angibt.

  • Seite 17: Statusbildschirm

    Blendenposition Statusbildschirm Zeigt die Blendenposition an (bei Verwendung eines Objektivs, das die Anzeige der So blenden Sie den Statusbildschirm ein: Blendeneinstellung unterstützt). • Drücken Sie die Taste STATUS CHECK. Bildschirminformationen während der Wiedergabe So wechseln Sie zum Statusbildschirm: Während der Wiedergabe werden folgende •...
  • Seite 18 Bildschirm „Audio Status“ Bildschirm „Video Output Status“ Hier werden der Eingangspegel, die Zeigt die Einstellungen für SDI, HDMI und Audiopegelanzeige und der Windfilter für die Videoausgabe an. einzelnen Kanäle angezeigt. SDI1 Output picture size Color space CH1 Pegelanzeige Audiopegelanzeige für Kanal 1 Bildschirmausgabe CH1 Source Eingabequelle für Kanal 1...
  • Seite 19 Bildschirm „Media Status“ Restkapazität auf Zeigt die Restkapazität des Hier werden der verbleibende Speicherplatz und der SD-Karte Mediums im UTILITY SD- die verbleibende Aufnahmezeit auf den Karten-Einschub in GB an. Speichermedien angezeigt (XQD-Speicherkarten Betriebsdauer der Zeigt die Betriebsdauer des SD-Karte Mediums im UTILITY SD- A und B).

  • Seite 20: Vorbereitung Stromversorgung

    So setzen Sie den Akkusatz ein: Schieben Sie den Verwenden Sie zur Sicherheit nur Akkusätze und Akkusatz bis zum Anschlag in den Akku- Netzteile von Sony, die unten aufgelistet sind. Einschub (Seite 11), und schieben Sie ihn dann Lithium-Ionen-Akkusätze nach unten, bis er einrastet.

  • Seite 21: Wenn Die Akkuladung Abnimmt

    Überprüfen der Restkapazität Verwendung von Wechselstrom Bei Verwendung eines Akkus wird die Beim Anschluss des Camcorders an das verbleibende Akkukapazität während der Stromnetz brauchen Sie sich keine Gedanken Aufzeichnung bzw. Wiedergabe im Sucher darüber zu machen, den Akku aufzuladen. angezeigt (Seite 15). Symbol Verbleibende Kapazität Anschluss DC IN...

  • Seite 22: Anschließen Von Geräten

    Ändern der Grenzwerte für Warnmeldungen „DC Low Voltage1“ steht standardmäßig auf Anschließen von 11,5 V, „DC Low Voltage2“ auf 11,0 V. Diese Geräten Warneinstellungen können im Menü „System“ unter „Camera DC IN Alarm“ geändert werden (Seite 104). Anbringen der Mikrofonhalterung AC-Netzteile •...

  • Seite 23: Entfernen Der Mikrofonhalterung

    Setzen Sie den Verschlusspropfen in die Passen Sie die horizontale Ausrichtung Aussparung, und sichern Sie die des Suchers an, ziehen Sie die Halterung durch Festziehen der Fixierklemme fest, und schließen Sie Schraube. den Sucher dann an den Sucheranschluss am Camcorder an. Verschlusspropfen Hinweis Vergewissern Sie sich, dass der Sucher fest angebracht...

  • Seite 24: Abnehmen Des Suchers

    Drücken Sie die Verschlussplatte auf Anpassen des Sucherkontrasts der Unterseite des Okulars in Drehen Sie den Regler CONTRAST, um den Pfeilrichtung, um das Okular zu Kontrast anzupassen. arretieren. Die Helligkeit des Suchers kann über die VF Setting >Brightness (Seite 88) im Menü VF Verschlussplatte angepasst werden.

  • Seite 25: Anbringen Eines Objektivs

    Beim Einrasten hören Sie ein Klicken. SEL1635Z SELP18200 Informationen zu den von diesem Camcorder unterstützten Objektiven erhalten Sie beim zuständigen Sony Kundendienstvertreter. Achtung Das Objektiv nicht auf die Sonne richten. Durch das Objektiv kann direktes Sonnenlicht einfallen, im Camcorder einbrennen und Feuer auslösen.

  • Seite 26: Abnehmen Eines Objektivs

    Hinweise Befestigen der Griff- • Bei Verwendung eines Objektivs mit A-Bajonetts steht Fernsteuerung die Blende auf manuell. • Wenn bei Verwendung eines LA-EA2 oder LA-EA4 der Fokus auf AF steht, steht die Blende auf F3.5 bzw. Hinweis vollständig geöffnet. Die Griff-Fernsteuerung nur bei ausgeschaltetem Camcorder anbringen bzw.

  • Seite 27: Anpassen Der Position Der Griff-Fernsteuerung

    Verbinden Sie das Kabel der Griff- Anpassen der Position der Griff- Fernsteuerung mit dem Anschluss Fernsteuerung REMOTE am Camcorder. Passen Sie den Winkel des Arms an (1). Lösen Sie mit einer Münze oder einem ähnlichen Gegenstand die beiden Schrauben auf der Rückseite des Arms, stellen Sie die Armlänge ein (2), und ziehen Sie die beiden Schrauben wieder fest.

  • Seite 28: Einstellen Der Uhr

    („Off“). S-Gamut3.Cine/SLog3: Einfach anzupassender Farbbereich für digitales Kino (DCIP3). S-Gamut3/SLog3: Großer Farbbereich, der mit künftigen Standard-Farbbereichen kompatibel ist. Wird durch die Bildverzerrungskorrektur von Sony optimiert. Der Farbbereich kann im Menü „System“ unter „Base Setting“ (Seite 98) >„Color Space“ gewählt werden.

  • Seite 29: Verwenden Von Xqd-Speicherkarten

    Der Camcorder kann Audio- und Videodaten auf in den Karteneinschüben eingelegte XQD- Speicherkarten (separat erhältlich) aufzeichnen. Informationen zu XQD- Speicherkarten Folgende XQD-Speicherkarten von Sony können im Camcorder verwendet werden. Einzelheiten zum Betrieb mit Medien anderer Hersteller siehe Bedienungsanleitung der Medien oder Herstellerinformationen.

  • Seite 30: Empfohlene Medien

    Empfohlene Medien Das empfohlene Medium hängt vom Aufzeichnungsformat und den Aufzeichnungseinstellungen ab. Ja: Ordnungsgemäße Funktion des empfohlenen Mediums verifiziert Nein: Ordnungsgemäße Funktion nicht garantiert Format XQD G XQD N Eingestellte XQD S Formate (EB-Stream) XQD H XQD S (Nicht-EB- Stream) 32/64/128 GB 32/64 GB 16/32/64 GB XAVC Intra...
  • Seite 31 Format XQD G XQD N Eingestellte XQD S Formate (EB-Stream) XQD H XQD S (Nicht-EB- Stream) 32/64/128 GB 32/64 GB 16/32/64 GB 1920×1080 Normalmodus oder 59.94P S&Q (außer HFR) 59.94i 29.97P 23.98P 1920×1080 S&Q (HFR-Modus) 59.94P Nein Nein 29.97P 50 Mbps: Nein Nein 30 Mbps: Ja 50 Mbps: Nein...

  • Seite 32: Einsetzen Einer Xqd-Speicherkarte

    Einsetzen einer XQD- Wechseln zwischen XQD- Speicherkarte Speicherkarten Drücken Sie die Taste zum Lösen der Wenn sich sowohl in Einschub A als auch in Einschub B eine XQD-Speicherkarte befindet, Medienabdeckung (Seite 11), um die können Sie durch Drücken der Taste SLOT Medienabdeckung des SELECT (Seite 10) wechseln, auf welche Karte Karteneinschubs zu öffnen.

  • Seite 33: Überprüfen Der Verbleibenden Aufzeichnungszeit

    Überprüfen der verbleibenden Verwenden einer Aufzeichnungszeit UTILITY SD-Karte Während der Aufzeichnung (Aufnahme/Standby) kann die verbleibende Kapazität der XQD- Die Kamerakonfigurationsdaten für den Speicherkarten in den Einschüben anhand der Camcorder können auf einer (separat erhältlichen) Kapazitätsanzeigen für Medien in Einschub A SD-Karte gespeichert werden.

  • Seite 34: Formatieren (Initialisieren) Von Sd-Karten

    Formatieren (Initialisieren) von Verwenden des SD-Karten XDCA-FS7 SD-Karten müssen bei der ersten Verwendung im Camcorder zunächst formatiert werden. Die Funktionen des Camcorders lassen sich durch SD-Karten, die im Camcorder verwendet werden Anbringen eines optionalen Erweiterungsgeräts sollen, sind mit der Formatierfunktion des XDCA-FS7 ergänzen (z.

  • Seite 35: Entfernen Des Xdca-Fs7

    XDCA-FS7 fest, um das XDCA-FS7, und entfernen Sie das XDCA-FS7 XDCA-FS7 sicher zu befestigen. vom Camcorder. Einsetzen des Akkusatzes Setzen Sie den Akkusatz in den Akkuanschluss am XDCA-FS7 ein. Es werden folgende Original-Akkusätze von Sony unterstützt: Lithium-Ionen-Akkusätze BP-L80S BP-FL75...

  • Seite 36: Entfernen Des Akkusatzes

    Entfernen des Akkusatzes Verwenden einer HXR- Ziehen Sie den Akkusatz aus dem Akkuanschluss IFR5 und eines AXS-R5 am XDCA-FS7 heraus, indem Sie die Taste BATT RELEASE drücken. Mit einem optional erhältlichen RAW-Recorder AXS-R5 können können über die optional Ändern der Ein-/Ausgabesignals erhältliche Schnittstelleneinheit HXR-IFR5 und für den Zeitcode ein optional erhältliche XDCA-FS7 RAW-...

  • Seite 37: Verwenden Der Infrarot-Fernbedienung

    Wechseln der Fernbedienungsbatterie Verwenden der Infrarot- Die Fernbedienung benötigt eine CR2025- Fernbedienung Standardbatterie. Verwenden Sie keine Batterien mit einer anderen Bezeichnung als CR2025. Vor der ersten Inbetriebnahme Schieben Sie die Lasche nach innen, Ziehen Sie vor der ersten Inbetriebnahme der und entfernen Sie die Infrarot-Fernbedienung die Isolierfolie vom Batteriehalterung, indem Sie einen...

  • Seite 38: Verwenden Der Wi-Fi-Fernbedienung

    Bildschirm „Playback“ Verwenden der Wi-Fi- • Status • Wiedergabetasten Fernbedienung Play/Pause, Stop, F Fwd, F Rev, Next, Prev Der Camcorder kann auch über einen Webbrowser gesteuert werden. Verbinden Sie dazu per WLAN ein Smartphone, Tablet oder ein anderes Gerät mit Webbrowser mit dem Camcorder.
  • Seite 39 Bildschirm „Wi-Fi Remote“ (Tablet) Bildschirm „Cursor“ Bildschirm „Main“ • Status • Cursortasten Nach oben, Nach unten, Nach links, Nach rechts, Set, Cancel/Back, Menu, Status, Thumbnail, User Menu Bildschirm „Assign“ • Einstellungen S&Q FPS, Shutter, White, Sensitivity/Gain/Exposure Index, Gamma, MLUT, Color Bars, Auto Black, Auto White, Rec Start/Stop, Lock, Iris, Focus, Zoom, Auto Iris, Auto Shutter, AGC, ATW Bildschirm „Playback“...

  • Seite 40: Aufzeichnung Basis-Funktionen

    Aufzeichnung Basis-Funktionen Der grundlegende Aufnahmebetrieb läuft Unterbrechungsfreie Aufzeichnung beim folgendermaßen ab. Wechseln von Speicherkarten (Relay Rec) Vergewissern Sie sich, dass die benötigten Geräte am Camcorder Wenn sich sowohl in Einschub A als auch in angebracht sind und mit Strom Einschub B eine Speicherkarte befindet, wechselt versorgt werden.

  • Seite 41: Automatische Fokuseinstellung

    NTSC-Bereich Ändern der Einstellung XAVC-I Wählen Sie die Einstellung „Simul Rec 4096 × 2160 59.94P, 4096 × 2160 29.97P, >Rec Button Set“ im Menü „Recording“. 4096 × 2160 23.98P, 3840 × 2160 59.94P, 3840 × 2160 29.97P, 3840 × 2160 23.98P, Rec Button Set Tasten und Speicherkarten 1920 ×...

  • Seite 42: Manuelle Einstellung Des Fokus

    Fokussierung mit vergrößerter Ansicht Manuelle Einstellung des Fokus (Fokuslupe) Wenn der Fokus manuell eingestellt werden soll, Die Fokuslupe mit vierfacher bzw. achtfacher schalten Sie den Schalter FOCUS (Seite 10) auf Vergrößerung ist standardmäßig der Taste „MAN“. ASSIGN4 an der Griff-Fernsteuerung (Seite 48) Dadurch kann der Fokus manuell an die zugewiesen.

  • Seite 43: Audioüberwachung

    Hinweis Clips (aufgezeichnete Daten) Beim Anhalten der Aufnahme werden die Wenn Sie Motive ohne oder mit geringer Oberflächesnvariation oder dunkle Szenen aufzeichnen, Video- und Audiodaten sowie alle zugehörigen ändert sich die Fokusanzeige möglicherweise nicht oder Daten von Anfang bis Ende der Aufzeichnung nur geringfügig.

  • Seite 44: Ändern Von Grundeinstellungen

    Drücken Sie die Taste IRIS (Seite 48), Ändern von um die Funktion „Auto Iris“ zu aktivieren. Grundeinstellungen Beim Drücken der Taste IRIS wechselt der Status der Einstellung zwischen „Ein“ und „Aus“. Die Grundeinstellungen können anhand der Hinweis Videoanwendung oder der Aufnahmebedingungen geändert werden.

  • Seite 45: Anpassen Des Verstärkungswerts (Feineinstellung)

    Stellen Sie den Schalter GAIN (Seite 10) Anpassen des Lichtpegels (ND-Filter) auf H, M oder L. In Umgebungen mit zu hoher Lichteinstrahlung kann die passende Helligkeit durch Auswechseln Anpassen des Verstärkungswerts des ND-Filters eingestellt werden. (Feineinstellung) Drehen Sie den Regler ND-FILTER (Seite 10), Drehen Sie den Regler IRIS bzw.

  • Seite 46: Manueller Weißabgleich

    Bildschirm angezeigt. Kehrt die Fehlermeldung auch B: 5500 K nach wiederholten Versuchen zum Anpassen des A: 4300 K Weißabgleichs zurück, wenden Sie sich an die VOREINSTELLUNG: 3200 K zuständige Sony Kundendienstvertretung. Ausführen des automatischen Festlegen der aufzunehmenden Weißabgleichs Audiosignale Drücken Sie die Taste ISO/Gain...

  • Seite 47: Wählen Des Audioeingangsgeräts

    Schalter zum Festlegen des Audiopegels • Wenn Rauschen von unbelegten Schalter CH1 LEVEL CONTROL (Seite 10) Anschlüssen ein Problem darstellt, stellen Schalter CH2 LEVEL CONTROL (Seite 10) Sie die zugehörigen Schalter INPUT1/ Regler CH1 INPUT LEVEL (Seite 10) INPUT2 (LINE/MIC/MIC+48V) auf Regler CH2 INPUT LEVEL (Seite 10) „LINE“.

  • Seite 48: Festlegen Von Zeitdaten

    - Wenn „CH3 Input Select“ auf „Off“ oder „CH3 Level“ auf „CH3 Input Level“ Nützliche Funktionen eingestellt ist. - Wenn „CH4 Input Select“ auf „Off“ oder „CH4 Level“ auf „CH4 Input Level“ eingestellt ist. Belegbare Tasten/Regler • Wenn „Audio Input“ >„CH1 Level“ bzw. „CH2 Level“...

  • Seite 49: Ändern Der Reglerfunktion

    • ATW Hold Slow & Quick Motion • SteadyShot • Color Bars Wenn das Videoformat (Seite 98) auf einen der • User Menu folgenden Werte gestellt ist, können Sie einen • Rec Lamp anderen Wert für die Bildraten für Aufzeichnung •...

  • Seite 50: Aufzeichnung Im Bildpuffermodus (Picture Cache Rec)

    NTSC-Bereich Unterstützte Aufzeichnungsformate Format Auflösung Bildrate Hohe Bildrate Aufzeich- Auflösung Pufferzeit [s] nungsformat XAVC-I 2160 1 bis nicht unterstützt 60 fps 4096×2160 nicht unterstützt (59.94P, 29.97P, 23.98P) 2048×1080 1080 1 bis 72/75/80/90/96/ XAVC 3840×2160 0 bis 2 60 fps 100/110/120/125/ 1920×1080 0 bis 2/2 bis 4/4 bis 135/144/150/160/...

  • Seite 51: Prüfen Der Aufnahme (Rec Review)

    Hinweise Modus „Self Portrait“ • Bei einer Änderung des Aufzeichnungsformat wird das bis zu diesem Zeitpunkt aufgezeichnete Video im Das Bild im Sucher (Seite 12) kann über den Pufferspeicher gelöscht, und es wird ein neues Video Schalter MIRROR vertikal oder horizontal/ gepuffert.
  • Seite 52 Das Bild ist nicht invertiert. Das Bild wird vertikal und horizontal umgeklappt. Die Informationsanzeige wird ebenfalls vertikal und horizontal umgeklappt. Das Bild wird vertikal umgeklappt. Die Informationsanzeige wird vertikal und horizontal umgeklappt. Hinweis Die Ansichten B/T und ROT werden nur im Sucher angezeigt.

  • Seite 53: Anzeigen Der Konturverstärkung

    Positionie- Anzeige Status des GPS- Anzeigen der Konturverstärkung rungsstatus Empfangs Ausgeschaltet Keine GPS ist deaktiviert Die Konturverstärkung lässt sich durch Drücken Anzeige („Off“), oder es ist ein der Taste PEAKING am Sucher (Seite 12) ein- Fehler aufgetreten. und ausschalten. Positionsdaten Es konnten keine Über die Funktion „Peaking“...

  • Seite 54: Aufnehmen Im Modus „Cine Ei

    Wählen Sie unter „Codec“ >„Select“ im Aufnehmen im Modus „Cine EI“ Menü „System“ die Option „RAW“. Bei Auswahl von „RAW & XAVC-I“ Dieser Modus ist der Funktionsweise einer werden zeitgleich RAW-Videodaten auf den Filmkamera nachempfunden. Dabei wird davon externen RAW-Recorder und HD- ausgegangen, dass die „Entwicklung“...

  • Seite 55: Hinzufügen Von Audioeingangsanschlüssen

    XLR-Adapter als Eingang ausgewählt ist. Verwenden Sie für Einstellungen die Schalter Informationen zur Anwendung „Content Browser und Regler am XLR-Adapter. Mobile“ erhalten Sie beim zuständigen Sony Kundendienst oder einem Handelsvertreter. Hinweise • Wenn „Audio Input“ >„CH3 Level“ und „CH4 Level“...

  • Seite 56: Anbringen Des Ifu-Wlm3

    Bringen Sie die Halteklammer des Anbringen des IFU-WLM3 CBK-WA100 am Camcorder an, und ziehen Sie die Schrauben fest. Stecken Sie das IFU-WML3 in den USB- Anschluss für das WLAN-Modul (Seite 7). Wählen Sie nach dem Anbringen des Geräts die Option „Wi-Fi“ >„Wi-Fi“ (Seite 103) im Menü „System“, um die WLAN-Verbindung zu aktivieren („Enable“).

  • Seite 57: Informationen Zum Cbk-Wa100

    Nach dem Herstellen der Verbindung Öffnen Sie auf dem Gerät das Menü müssen Sie das WLAN aktivieren, „Settings“, wählen Sie „More“, und indem Sie unter „Wi-Fi“ >„Wi-Fi“ versehen Sie das Kästchen neben (Seite 103) im Menü „System“ die „NFC“ mit einem Haken. Option „Enable“...

  • Seite 58: Anzeigen Der Wi-Fi-Fernbedienung

    - Die Browser-Schaltfläche „Forward“ oder „Back“ wurde verwendet. Anzeigen der Wi-Fi- • Wenn das WLAN-Signal zu schwach ist, funktioniert die Wi-Fi-Fernbedienung nicht. Fernbedienung Der Bildschirm „Wi-Fi Remote“ wird automatisch an die Bildschirmgröße des verbundenen Geräts angepasst. Stellen Sie eine WLAN-Verbindung (Seite 57) zwischen Camcorder und Gerät her.

  • Seite 59: Skizzenbilderanzeige Skizzenbilderanzeige

    Skizzenbilderanzeige Skizzenbilderanzeige Die Skizzenbilderanzeige wird durch Drücken der Taste THUMBNAIL angezeigt (Seite 10). In der Skizzenbilderanzeige werden die auf den XQD-Speicherkarten gespeicherten Clips als Skizzenbilder (Indexbilder) angezeigt. Sie können einen Clip in der Skizzenbilderanzeige wählen und die Wiedergabe des Clips starten. Das Wiedergabebild kann im Sucher sowie auf einem externen Monitor angezeigt werden.

  • Seite 60: Clip-Wiedergabe

    Spezielle Aufzeichnungsinformationen Der Aufzeichnungsmodus wird nur angezeigt, Clip-Wiedergabe wenn der Clip in einem speziellen Aufzeichnungsmodus aufgenommen wurde. Bei Zeitlupen- & Zeitrafferclips wird rechts die Abspielen der aufgezeichneten Bildrate angezeigt. Clips Cliplänge Erstellungsdatum Aufgezeichnete Clips können wiedergegeben werden, wenn sich der Camcorder im Bereitschaftsmodus (Stby) befindet.

  • Seite 61: Clipfunktionen

    mit der linken Taste des Reglers SEL/SET zum Anfang des Clips zurück, und starten Sie die Clipfunktionen Wiedergabe erneut. • Die Wiedergabe kann auch über die mitgelieferte Fernbedienung gesteuert werden. In der Skizzenbildervorschau können die Clips über das Skizzenbildermenü gesteuert werden oder die Eigenschaften von Clips überprüft werden.

  • Seite 62: Anzeigen Der Skizzenbilderanzeige Mit Inhaltsmarkierung

    Sequential Number: Anzeigen der Skizzenbilderanzeige mit Zeigt für jedes Skizzenbild eine fortlaufende Inhaltsmarkierung Nummer an. Wählen Sie im Skizzenbildermenü die Option „Thumbnail View“ (Seite 94) >„Essence Mark Thumbnail“, und wählen Sie den Typ der Inhaltsmarkierung, um eine Skizzenbildansicht von Bildern mit der angegebenen Inhaltsmarkierung zu erzeugen.

  • Seite 63: Menüanzeige Und Einstellungen

    Menüanzeige und Einstellungen Konfiguration und Hierarchie des Menüs „Setup“ Drücken Sie die Taste MENU, um das Menü Konfigurationsmenüstruktur „Setup“ im Sucher anzuzeigen und verschiedene Einstellungen für die Aufnahme, Aufzeichnung und Wiedergabe festzulegen (das Menü kann User Country auch auf einem externen Monitor angezeigt (Werkseinstellungen) Base Setting werden).
  • Seite 64 Video Output On/Off System Base Setting Output Format Codec Output Setting Rec Format Monitor LUT Genlock Output Display Assignable Button VF Setting Assignable Dial Peaking Rec Lamp Zebra Fan Control Marker HOLD Switch Setting Display On/Off Lens TC/UB Timecode Language TC Display Clock Set Users Bit...

  • Seite 65: Funktionen Im Menü „Setup

    • Objekte mit zahlreichen Optionen (Beispiel: –99 bis +99), der Auswahlbereich Funktionen im Menü wird nicht angezeigt. Die aktuelle Einstellung „Setup“ ist hervorgehoben, um den änderbaren Wert zu kennzeichnen. • Durch die Wahl von [Execute] wird die Drücken Sie die Taste MENU, um das Menü entsprechende Funktion ausgeführt.
  • Seite 66 Wenn Sie fertig sind, wählen Sie [Done], und drücken Sie auf den Regler. Die Zeichenfolge wird übernommen, und der Bildschirm zur Zeicheneingabe wird ausgeblendet.

  • Seite 67: Liste Der Elemente Im Menü „Setup

    Liste der Elemente im Menü „Setup“ In diesem Abschnitt werden die Funktionen und Einstellungen der Elemente in den einzelnen Menüs erläutert. Standardeinstellungen sind fett gedruckt (z. B. 18 dB Menü „User“ User Menüpunkt Untergeordnete Einstellung Beschreibung Country Siehe „Country“ im Menü „System“.

  • Seite 68: Menü „Edit User

    User Menüpunkt Untergeordnete Einstellung Beschreibung Edit User Menu Hierüber können die Elemente im Menü „User“ bearbeitet werden. Bearbeiten der Elemente im Menü Wenn „Edit User Menu“ gewählt wird, „User“ wechselt das Menü „Edit User“ zur höchsten Ebene, und die Menüelemente werden angezeigt.
  • Seite 69 Camera Menüpunkt Untergeordnete Einstellung Beschreibung ISO/Gain<H> Legt den voreingestellten Verstärkungswert für das <H>- Wenn unter „Mode“ die Option Signal fest. „ISO“ gewählt ist und der Wenn unter „Mode“ die Option „ISO“ gewählt ist und der Dynamikbereich 460 % beträgt Dynamikbereich 1300 % beträgt („Gamma Category“ ist ISO 800/ISO 1000/ „S-Log2“...
  • Seite 70 Camera Menüpunkt Untergeordnete Einstellung Beschreibung Exposure Index<H> Legt den Wert für den Belichtungsindex des <H>-Pegels fest. 500 EI/4.0 E Nur im Modus „Cine EI“ verfügbar. 640 EI/4.3 E 800 EI/4.7 E 1000 EI/5.0 E 1250 EI/5.3 E 1600 EI/5.7 E 2000 EI/6.0 E 2500 EI/6.3 E 3200 EI/6.7 E...
  • Seite 71 Camera Menüpunkt Untergeordnete Einstellung Beschreibung Auto Exposure Level Legt den Helligkeitspegel für die automatisch erkannte –2.0 / –1.75 / –1.5 / –1.25 / Belichtung fest. Einstellungen für –1.0 / –0.75 / –0.5 / –0.25 / 0 / Belichtungsauto- +0.25 / +0.5 / +0.75 / +1.0 / matik +1.25 / +1.5 / +1.75 / +2.0 Mode...
  • Seite 72 Camera Menüpunkt Untergeordnete Einstellung Beschreibung Focus AF Assist Wenn diese Option aktiviert ist, wird der Autofokus On/Off vorübergehend außer Kraft gesetzt, und der Fokus kann Fokuseinstellungen manuell eingestellt werden. Shutter Mode Legt den Betriebsmodus der elektronischen Blende fest. Speed/Angle/ECS/Off Speed/Angle (Standardmodus): Einstellungen für die Wird verwendet, um bewegliche Motive deutlich Betriebsbedingungen...
  • Seite 73 Camera Menüpunkt Untergeordnete Einstellung Beschreibung Noise Setting Schaltet die Rauschunterdrückungsfunktion ein bzw. aus. On/Off (Diese Option ist aktiviert, wenn im Menü „System“ unter Suppression „Base Setting“ >„Shooting Mode“ die Option „Custom“ Einstellungen für die gewählt ist.) Rauschunterdrückung Level Legt den Grad der Rauschunterdrückung fest. Low/Mid/High Flicker Reduce Mode...
  • Seite 74 Camera Menüpunkt Untergeordnete Einstellung Beschreibung Video Light Video Light Set Legt die Beleuchtungskontrollmethode der am Power Link/Rec Link/Rec multifunktionalen Zubehörschuh angeschlossenen Link + Stby Videoleuchte fest. Einstellungen für Power Link: die Videoleuchte Schaltet die Videoleuchte zusammen mit dem Camcorder (bei Verwendung ein bzw.

  • Seite 75: Menü „Paint

    Menü „Paint“ Paint Menüpunkt Untergeordnete Einstellung Beschreibung White Preset White Legt den voreingestellten Wert für den Weißabgleich fest. 2100 K bis 10000 K (3200 K) Weißwerteinstel- lungen Color Temp <A> Zeigt die in Speicher A gespeicherte Farbtemperatur des 1500 K bis 50000 K (3200 K) Weißabgleichs.
  • Seite 76 Paint Menüpunkt Untergeordnete Einstellung Beschreibung Offset White Offset White <A> Legt fest, ob dem Weißabgleich in Speicher A ein On/Off Abweichwert hinzugefügt werden soll („On“) oder nicht Einstellungen für („Off“). die Weißwert- Abweichung Warm Cool <A> Legt den in Speicher A hinzugefügten Abweichwert für den –99 bis +99 (±0) Weißabgleich als Farbtemperatur fest, wenn „Offset White<A>“...
  • Seite 77 Paint Menüpunkt Untergeordnete Einstellung Beschreibung Gamma Setting Schaltet die Gammakorrektur ein bzw. aus. On/Off Einstellungen für Step Gamma Legt den Gammakorrekturwert in Schritten von 0,05 fest. Gammakorrektur 0,35 bis 0,45 bis 0,90 Master Gamma Legt den Master-Gammapegel fest. –99 bis +99 (±0) R Gamma Legt den Gammapegel für das R-Signal fest.
  • Seite 78 Paint Menüpunkt Untergeordnete Einstellung Beschreibung Knee Setting Schaltet die Kniekorrektur ein bzw. aus. On/Off (Diese Option ist aktiviert, wenn unter „Gamma >Gamma Category“ die Einstellung „STD“ gewählt ist) Auto Knee Schaltet die automatische Kniekorrektur ein bzw. aus. On/Off Point Legt den Kniepunkt fest. 75 % bis 109 % (90 %) Slope Legt die Kompressionsrate fest.
  • Seite 79 Paint Menüpunkt Untergeordnete Einstellung Beschreibung Detail Setting Schaltet die Detailanpassung ein bzw. aus. On/Off Einstellungen für Level Legt die Detailstufe fest. Detailanpassung –99 bis +99 (±0) H/V Ratio Legt das Mischungsverhältnis zwischen dem H-Detailpegel –99 bis +99 (±0) und dem V-Detailpegel fest. Crispening Legt den Kantenkorrekturpegel fest.
  • Seite 80 Paint Menüpunkt Untergeordnete Einstellung Beschreibung Aperture Setting Aktiviert bzw. deaktiviert die Öffnungskorrektur (verbessert On/Off die Auflösung durch Hinzufügen von Hochfrequenz- Einstellungen für Öffnungssignalen zum Videosignal, um Verschlechterungen auszugleichen, die durch die Hochfrequenzeigenschaften Öffnungskorrektur entstehen). Level Legt den Blendenöffnungspegel fest. –99 bis +99 (±0) Matrix Setting Schaltet die Matrixkorrektur ein bzw.
  • Seite 81 Paint Menüpunkt Untergeordnete Einstellung Beschreibung Multi Matrix Setting Schaltet die Multimatrixkorrektur ein bzw. aus. On/Off Einstellungen für die Multimatrix- Area Indication Schaltet die Bereichsanzeige ein bzw. aus. Korrekturfunktion On/Off Color Detection Ermittelt die für die Multimatrixkorrektur verwendete Farbe. Execute/Cancel Axis Wählt die Achse.

  • Seite 82: Menü „Audio

    Menü „Audio“ Audio Menüpunkt Untergeordnete Einstellung Beschreibung Audio Input CH1 Input Select Setzt die Eingabequelle für die Aufzeichnung auf Kanal 1. INPUT1/Internal MIC/ Einstellungen für Shoe 1 die Einspeisung der Audiosignale CH2 Input Select Setzt die Eingabequelle für die Aufzeichnung auf Kanal 2. INPUT1/INPUT2/ Internal MIC/Shoe 2 CH3 Input Select...
  • Seite 83 Audio Menüpunkt Untergeordnete Einstellung Beschreibung CH4 Input Level Legt den Audio-Eingangspegel für Aufzeichnungskanal 4 fest. 0 bis 99 (49) Hinweis Wenn „CH3 Input Select“ oder „CH4 Input Select“ auf „Internal MIC“ gesetzt ist, wird der Eingangspegel für CH4 in Verbindung mit der Einstellung „CH3 Input Level“ umgeschaltet.
  • Seite 84 Audio Menüpunkt Untergeordnete Einstellung Beschreibung CH4 Level Legt die Kombination der für Aufzeichnungskanal 4 Eingabe ohne XLR-Adapter aktivierten Einstellungen für den Audioeingangspegel fest. Audio Input Level/CH4 Input Level/Level+CH4 Input Level Eingabe mit XLR-Adapter (Seite 55) Audio Input Level/Through Audio Output Monitor CH Wählt einen oder mehrere Audiokanäle aus, die in die CH1/CH2 / CH3/CH4 / MIX...

  • Seite 85: Menü „Video

    Menü „Video“ Video Menüpunkt Untergeordnete Einstellung Beschreibung Output On/Off Schaltet die SDI-Ausgabe ein bzw. aus. On/Off Einstellungen für die Videoausgabe HDMI Schaltet die HDMI-Ausgabe ein bzw. aus. On/Off Output Format Legt die Auflösung des SDI- und des HDMI-Ausgangssignals fest. Einstellungen für HDMI Nähere Informationen zu den Einstellungen erhalten Sie unter „Videoformate und Ausgabesignale“...
  • Seite 86 Wählen Sie F55/F5 als Ausgabeformat, wenn Sie eine LUT mithilfe des RAW Viewer erstellen. Erstellen Sie LUT-Dateien und legen Sie diese im folgenden Ordner auf einer SD-Speicherkarte ab. \PRIVATE\SONY\PRO\CAMERA\PMWF55_F5 Look Profile Select Wählt den Look Profile-Typ, wenn „Monitor LUT“ 1: LC-709 >„Category“...
  • Seite 87 Video Menüpunkt Untergeordnete Einstellung Beschreibung User 3D LUT Select Wählt die Art der benutzerdefinierten 3D LUT. User 3D-1 User 3D-2 User 3D-3 User 3D-4 SDI1 & Internal Rec Wählt aus, ob die Monitor-LUT auf das Bild angewendet wird, MLUT On/MLUT Off das über den SDI OUT1-Ausgang ausgegeben und auf einer XQD-Speicherkarte aufgezeichnet wird.

  • Seite 88: Menü „Vf

    Menü „VF“ Menüpunkt Untergeordnete Einstellung Beschreibung VF Setting Brightness Stellt die der Helligkeit des Sucherbilds ein. –99 bis +99 (±0) Einstellungen für den Sucher Color Mode Wählt den Anzeigemodus des Suchers bei der E-E-Anzeige/ Color/B&W Aufnahme aus. Peaking Setting Schaltet die Bildkonturierung ein bzw. aus. On/Off Einstellung der Hinweis...
  • Seite 89 Menüpunkt Untergeordnete Einstellung Beschreibung Marker Setting Schaltet sämtliche Markierungsanzeigen ein bzw. aus. On/Off Einstellung für die Markierungsanzeige Color Wählt die Farbe des Markierungssignals. White/Yellow/Cyan/Green/ Magenta/Red/Blue Center Marker Schaltet die Mittenmarkierung ein bzw. aus. 1 / 2 / 3 / 4 / Off Safety Zone Schaltet die Sicherheitszonenmarkierung ein bzw.
  • Seite 90 Menüpunkt Untergeordnete Einstellung Beschreibung Display On/Off Setting Wählt die Punkte, die im Sucher angezeigt werden. On/Off Einstellungen für die anzuzeigenden Shutter Setting Elemente On/Off ND Filter Position On/Off Gain Setting On/Off Rec/Play Status On/Off HXR-IFR5 Rec Control On/Off Color Temp. On/Off Frame Rate On/Off...
  • Seite 91 Menüpunkt Untergeordnete Einstellung Beschreibung Auto Exposure Level On/Off White Balance Mode On/Off SDI/HDMI Rec Control On/Off Rec Format On/Off Gamma On/Off Timecode Lock On/Off Wi-Fi Condition On/Off Video Signal Monitor Hinweis Off/Waveform/Vector/ Kann nicht festgelegt werden, wenn der SDI-Ausgang im Histogram Menü...

  • Seite 92: Menü „Tc/Ub

    Menü „TC/UB“ TC/UB Menüpunkt Untergeordnete Einstellung Beschreibung Timecode Mode Legt den Ausführungsmodus für den Zeitcode fest. Preset/Regen/Clock Preset: Einstellungen für Der Zeitcode beginnt ab einem vorgegebenen Wert. den Zeitcode Regen: Der Zeitcode startet mit dem Zeitcode am Ende des vorhergehenden Clips. Clock: Als Zeitcode wird die interne Uhr verwendet.

  • Seite 93: Menü „Recording

    Menü „Recording“ Recording Menüpunkt Untergeordnete Einstellung Beschreibung S&Q Motion Setting Schaltet den Zeitlupen- & Zeitraffermodus ein bzw. aus. On/Off Wenn die Option auf „On“ gesetzt ist, sind die folgenden Einstellungen für Funktionen deaktiviert. den Zeitlupen- & • Auto Iris Zeitraffermodus •...

  • Seite 94: Menü „Thumbnail

    Menü „Thumbnail“ Thumbnail Menüpunkt Untergeordnete Einstellung Beschreibung Display Clip Zeigt den Bildschirm „Display Clip Properties“ an. Properties Anzeigen des Bildschirms „Display Clip Properties“ Set Index Legt das Skizzenbild eines Clips fest. Picture Einstellungen für das Skizzenbild eines Clips Thumbnail Essence Mark Thumbnail Zeigt mit Inhaltsmarkierungen markierte Einzelbilder an.

  • Seite 95: Menü „Media

    Menü „Media“ Media Menüpunkt Untergeordnete Einstellung Beschreibung Update Media Media (A) Die Verwaltungsdatei auf der XQD-Speicherkarte in Einschub Execute/Cancel A wird aktualisiert. Aktualisieren von Execute: Karte aktualisieren Speicherkarten Media (B) Die Verwaltungsdatei auf der XQD-Speicherkarte in Einschub Execute/Cancel B wird aktualisiert. Execute: Karte aktualisieren Format Media Media (A)

  • Seite 96: Menü „File

    Menü „File“ File Menüpunkt Untergeordnete Einstellung Beschreibung All File Load SD Card Es wird eine ALL-Datei geladen. Execute/Cancel Execute: Datei laden Einstellungen, die sich auf ALL- Save SD Card Es wird eine ALL-Datei gespeichert. Dateien beziehen. Execute/Cancel Execute: Datei speichern File ID Versieht die Datei mit einem Namen.
  • Seite 97 File Menüpunkt Untergeordnete Einstellung Beschreibung Monitor 3D Current Settings Zeigt eine Liste mit den aktuellen Einstellungen für die Monitor 3D LUT-Datei (Dateinamen) an. Einstellungen für Load SD Card Die Monitor-3D-LUT-Einstellungen werden von einer SD- die Datei „Monitor Execute/Cancel Karte in den internen Speicher geladen. 3D LUT“...

  • Seite 98: Menü „System

    Menü „System“ System Menüpunkt Untergeordnete Einstellung Beschreibung Base Setting Shooting Mode Legt den Aufnahmemodus fest. Custom/Cine EI Grundeinstellungen Color Space Legt den Farbraum fest. S-Gamut/SLog2/ S-Gamut3.Cine/SLog3/ S-Gamut3/SLog3/Matrix Codec Select Wählt den Aufnahme- bzw. Wiedergabemodus. RAW/RAW & XAVC-I/RAW Codec- Hinweise & XAVC-L/RAW & MPEG Einstellungen HD 422/XAVC-I/XAVC-L/ •...
  • Seite 99 System Menüpunkt Untergeordnete Einstellung Beschreibung Rec Format Video Format Legt das Aufzeichnungsformat fest. Einstellungen für das • Für NTSC-Systeme: • Für PAL-Systeme: Aufzeichnungsformat Wenn „Codec“ >„Select“ auf Wenn „Codec“ >„Select“ auf „XAVC-I“ gesetzt ist. „XAVC-I“ gesetzt ist. 4096×2160 50P 4096×2160 59.94P 4096×2160 25P 3840×2160 50P 4096×2160 29.97P...
  • Seite 100 System Menüpunkt Untergeordnete Einstellung Beschreibung RAW Output Format Legt das Aufzeichnungsformat für einen externen RAW- Recorder fest. • Für NTSC-Systeme: Wenn „Codec“ >„Select“ auf ein Objekt gesetzt ist, das RAW-Daten enthält. 4096×2160 59.94P 4096×2160 29.97P 4096×2160 23.98P 2160×1080 59.94P 2160×1080 29.97P 2160×1080 23.98P •...
  • Seite 101 System Menüpunkt Untergeordnete Einstellung Beschreibung Push AGC: Aktiviert die AGC-Funktion bei gedrückter Taste. SHUTTER: Schaltet beim Verschluss zwischen automatisch (Auto) und manuell (Manual) um. Auto Exposure Level: Öffnet den Bildschirm „Auto Exposure Level“. Spotlight: Wechselt zwischen „Spotlight“ und „Standard“. Backlight: Wechselt zwischen „Backlight“...
  • Seite 102 System Menüpunkt Untergeordnete Einstellung Beschreibung Assignable Assignable Dial Weist dem belegbaren Regler an der Griff-Fernsteuerung Off/ISO/Gain/EI/IRIS/Focus/ Funktionen zu. Dial Audio Input Level ISO/Gain/EI: Passt die Verstärkung oder den EI-Wert an. Einstellungen für IRIS: Passt die Blende an. belegbare Regler Focus: Passt den Fokus an. Audio Input Level: Passt den Audiopegel an.
  • Seite 103 Authentication SET: Stellt den Wert ein. Grundlegende Ein- stellungen für die Password Legt ein Kennwort (1 bis 16 alphanumerische Zeichen) fest. Netzwerkauthenti- (pxw-fs7) SET: Stellt den Wert ein. fizierung Wi-Fi Wi-Fi Wahl, ob die Wi-Fi-Verbindung aktiviert oder deaktiviert Enable/Disable werden soll.
  • Seite 104 Zeigt den Akkutyp an, der an den XDCA-FS7 angeschlossen ist. Wenn an den XDCA-FS7 ein Akku angeschlossen ist, wird „Info Battery“, „Sony Battery“ oder „Other Battery“ angezeigt. Beim Anschluss an das Stromnetz wird „DC IN“ angezeigt. Wenn der Camcorder über einen angeschlossenen Akku bzw.
  • Seite 105 System Menüpunkt Untergeordnete Einstellung Beschreibung Ext. Unit DC IN DC Low Voltage1 Legt die Spannung fest, bei der eine Warnmeldung über eine 11,5 V bis 17,0 V geringe Eingangsspannung angezeigt wird. Alarm Einstellungen für DC Low Voltage2 Legt die Spannung fest, bei der eine Warnmeldung über eine Warnmeldungen 11,0 V bis 14,0 V unzureichende Eingangsspannung angezeigt wird.

  • Seite 106: Anschließen Externer Geräte

    Anschließen externer Geräte Anschließen externer Monitore und Aufnahmegeräte Zum Anzeigen von Aufzeichnungs-/ Anschluss HDMI OUT (Typ A) Wiedergabebildern auf einem externen Monitor wählen Sie das Ausgangssignal des Camcorders Stellen Sie die Ein/Aus-Einstellung des Ausgangs und schließen den Monitor mit einem geeigneten und das Ausgangsformat im Menü...

  • Seite 107: Synchronisation Mit Externen Geräten

    Hinweise Synchronisation mit • Wenn das Aufzeichnungsformat 1280×720 60P gewählt ist, muss sowohl ein Videosignal als auch ein externen Geräten Zeitsignal eingespeist werden. • Wenn das Referenzsignal nicht stabil ist, ist Genlock nicht anwendbar. • Der Subträger wird nicht synchronisiert. Wenn mehrere Camcorder eingesetzt werden, kann die Aufzeichnung anhand eines speziellen Anwenden des Zeitcodes auf andere...

  • Seite 108: Verwenden Und Bearbeiten Von Clips Auf Einem Computer

    • Wenn die Frequenz des Referenzvideosignals und die Bildfrequenz auf dem Camcorder nicht gleich sind, Verwenden und kann keine Verbindung erreicht werden, und es ist keine einwandfreie Funktion des Camcorders möglich. Bearbeiten von Clips auf In diesem Fall erfolgt keine korrekte Verbindung des Zeitcodes mit dem externen Zeitcode.
  • Seite 109 Auf einem Windows-Computer muss geprüft werden, ob die Speicherkarte unter „Arbeitsplatz“ als Wechseldatenträger angezeigt wird. Auf einem Macintosh-Computer ist zu prüfen, ob der Ordner „NO NAME“ oder „Untitled“ auf dem Desktop erstellt wurde. Hinweise • Die folgenden Vorgänge sollten nicht ausgeführt werden, wenn die ACCESS-Leuchte rot leuchtet.

  • Seite 110: Anhang

    Der Lüfter ist ein Verschleißteil und muss regelmäßig ersetzt werden. Wenden Sie sich für weitere Auskünfte über Wenn das Gerät bei Raumtemperatur betrieben Kontrollen am Gerät an Ihren Sony- wird, sollte das Teil ca. alle 5 Jahre ersetzt Kundendienst oder -Händler. werden.

  • Seite 111: Ausgabeformate Und Beschränkungen

    Ausgabeformate und Beschränkungen Videoformate und Ausgabesignale Standardeinstellungen sind fett gedruckt (z. B. 2048×1080P (Level A) Hinweis Wenn die Auflösung des Videoausgangssignal höher ist als die Auflösung des Bildes, wird kein Wiedergabebild ausgegeben. Ausgabeformate für den Anschluss SDI OUT Im Menü „System“ unter „Country“ >„NTSC/PAL Area“ ist die Option „NTSC Area“ gewählt Bei Verwendung der Basiskonfiguration (XAVC-I/XAVC-L/MPEG HD) Einstellungen für das Einstellungen für die SDI-/...
  • Seite 112 Einstellungen für das Einstellungen für die SDI-/ SDI-Ausgabesignal Aufzeichnungsformat HDMI-Ausgabe („Rec Format“ >„Video Format“ im („Output Format“ >„SDI“ Menü „System“) und „HDMI“ im Menü „Video“) HDMI 3840×2160 23.98P – 4096×2160P Keine Ausgabe – 3840×2160P Keine Ausgabe 1920×1080PsF – 1920×1080 23.98PsF –...
  • Seite 113 Bei Verwendung eines Erweiterungsgeräts (RAW) Einstellungen für das Einstellungen für die SDI-/ SDI-Ausgabesignal Aufzeichnungsformat HDMI-Ausgabe („Rec Format“ >„RAW Output („Output Format“ >„SDI“ Format“ und „Video Format“ im und „HDMI“ im Menü Menü „System“) „Video“) HDMI 2048×1080P RAW Output Format – 2048×1080 59.94P Level-A (Level A) 4096×2160 59.94P...
  • Seite 114 Einstellungen für das Einstellungen für die SDI-/ SDI-Ausgabesignal Aufzeichnungsformat HDMI-Ausgabe („Rec Format“ >„RAW Output („Output Format“ >„SDI“ Format“ und „Video Format“ im und „HDMI“ im Menü Menü „System“) „Video“) HDMI RAW Output Format 2048×1080PsF – 2048×1080 23.98PsF 4096×2160 23.98P 1920×1080PsF –...
  • Seite 115 Einstellungen für das Einstellungen für die SDI-/ SDI-Ausgabesignal Aufzeichnungsformat HDMI-Ausgabe („Rec Format“ >„Video Format“ im („Output Format“ >„SDI“ Menü „System“) und „HDMI“ im Menü „Video“) HDMI 3840×2160 50P – 4096×2160P Keine Ausgabe – 3840×2160P Keine Ausgabe 1920×1080P 1920×1080P 1920×1080 50P Level-A (Level A) 1920×1080P –...
  • Seite 116 Bei Verwendung eines Erweiterungsgeräts (RAW) Einstellungen für das Einstellungen für die SDI-/ SDI-Ausgabesignal Aufzeichnungsformat HDMI-Ausgabe („Rec Format“ >„RAW Output („Output Format“ >„SDI“ Format“ und „Video Format“ im und „HDMI“ im Menü Menü „System“) „Video“) HDMI 2048×1080P RAW Output Format – 2048×1080 50P Level-A (Level A) 4096×2160 50P...

  • Seite 117: Ausgabeformate Für Den Anschluss Hdmi Out

    Bei Verwendung eines Erweiterungsgeräts (ProRes 422) Einstellungen für das Einstellungen für die SDI-/ SDI-Ausgabesignal Aufzeichnungsformat HDMI-Ausgabe („Rec Format“ >„Video Format“ im („Output Format“ >„SDI“ Menü „System“) und „HDMI“ im Menü „Video“) HDMI 1920×1080i 1920×1080i 1920×1080 50i 1920×1080 50i 1920×1080 25P 1920×1080PsF 1920×1080PsF SDI OUT 1 1920×1080 25P SDI OUT 2...
  • Seite 118 Einstellungen für das Einstellungen für die SDI-/ HDMI-Ausgabesignal Aufzeichnungsformat HDMI-Ausgabe („Rec Format“ >„Video Format“ im („Output Format“ >„SDI“ Menü „System“) und „HDMI“ im Menü „Video“) HDMI 3840×2160 23.98P – 4096×2160P 4096×2160 23.98P – 3840×2160P 3840×2160 23.98P 1920×1080PsF – Keine Ausgabe –...
  • Seite 119 Bei Verwendung eines Erweiterungsgeräts (RAW) Einstellungen für das Einstellungen für die SDI-/ HDMI-Ausgabesignal Aufzeichnungsformat HDMI-Ausgabe („Rec Format“ >„RAW Output („Output Format“ >„SDI“ Format“ und „Video Format“ im und „HDMI“ im Menü Menü „System“) „Video“) HDMI 2048×1080P RAW Output Format – Keine Ausgabe (Level A) 4096×2160 59.94P...
  • Seite 120 Einstellungen für das Einstellungen für die SDI-/ HDMI-Ausgabesignal Aufzeichnungsformat HDMI-Ausgabe („Rec Format“ >„RAW Output („Output Format“ >„SDI“ Format“ und „Video Format“ im und „HDMI“ im Menü Menü „System“) „Video“) HDMI RAW Output Format 2048×1080PsF – Keine Ausgabe 4096×2160 23.98P 1920×1080PsF –...
  • Seite 121 Einstellungen für das Einstellungen für die SDI-/ HDMI-Ausgabesignal Aufzeichnungsformat HDMI-Ausgabe („Rec Format“ >„Video Format“ im („Output Format“ >„SDI“ Menü „System“) und „HDMI“ im Menü „Video“) HDMI 3840×2160 50P – 4096×2160P 4096×2160 50P – 3840×2160P 3840×2160 50P 1920×1080P 1920×1080P 1920×1080 50P (Level A) 1920×1080P –...
  • Seite 122 Bei Verwendung eines Erweiterungsgeräts (RAW) Einstellungen für das Einstellungen für die SDI-/ HDMI-Ausgabesignal Aufzeichnungsformat HDMI-Ausgabe („Rec Format“ >„RAW Output („Output Format“ >„SDI“ Format“ und „Video Format“ im und „HDMI“ im Menü Menü „System“) „Video“) HDMI RAW Output Format 2048×1080P – Keine Ausgabe (Level A) 4096×2160 50P...

  • Seite 123: Hdmi-Ausgabeeinstellungen Für Hdmi-Geräte

    Bei Verwendung eines Erweiterungsgeräts (ProRes 422) Einstellungen für das Einstellungen für die SDI-/ HDMI-Ausgabesignal Aufzeichnungsformat HDMI-Ausgabe („Rec Format“ >„Video Format“ im („Output Format“ >„SDI“ Menü „System“) und „HDMI“ im Menü „Video“) HDMI 1920×1080 50i 1920×1080i 1920×1080i 1920×1080 50i 1920×1080PsF 1920×1080i 1920×1080 25P 1920×1080 50i (PsF) HDMI-Ausgabeeinstellungen für HDMI-Geräte...

  • Seite 124: Betriebsmeldungen

    Schalten Sie den Camcorder aus, und prüfen Sie die angeschlossenen Geräte, Kabel und Datenträger. Falls der Fehler nach dem erneuten Einschalten weiterhin auftritt, wenden Sie sich an die zuständige Sony Kundendienstvertretung. (Wenn der Camcorder durch Betätigen des Netzschalters auf die Stellung OFF nicht ausgeschaltet werden kann, entfernen Sie den Akku, oder trennen Sie die an DC IN angeschlossene Spannungsquelle.)

  • Seite 125: Warn- Und Funktionsmeldungen

    Fan Stopped Der eingebaute Lüfter läuft nicht mehr. Vermeiden Sie den Einsatz bei hohen Temperaturen, trennen Sie die Netzverbindung, und wenden Sie sich an die zuständige Sony Kundendienstvertretung. Invalid setting value was reset: Die Einstellung für das Format des Clipnamens wurde zurückgesetzt, Media/Clip Naming/Camera Position weil eine ungültige ALL-Datei geladen wurde.

  • Seite 126: Lizenzen

    Der Quellcode ist im Internet verfügbar. VIDEOANBIETER ERHALTEN Verwenden Sie die folgende URL, und befolgen WURDEN. Sie die Anweisungen zum Herunterladen. http://www.sony.net/Products/Linux/common/ FÜR JEGLICHE ANDERE VERWENDUNG search.html WIRD KEINE LIZENZ ERTEILT, DIES WEDER AUSDRÜCKLICH NOCH IMPLIZIT. Bitte sehen Sie nach Möglichkeit davon ab, sich WEITERE INFORMATIONEN ERHALTEN bezüglich des Inhalts des Quellcodes mit uns in...

  • Seite 127: Endbenutzer-Lizenzvereinbarung

    (“Open Source and “applets” incorporated into the SOFTWARE) Components”), which means any software is owned by SONY or one or more of the THIRD- licenses approved as open source licenses by the PARTY SUPPLIERS. Open Source Initiative or any substantially...
  • Seite 128 SONY-designated web site for a list of SOFTWARE may be provided by third parties applicable OPEN SOURCE COMPONENTS over which SONY has no control. USE OF THE included in the SOFTWARE from time to time, CONTENT SERVICE REQUIRES AN and the applicable terms and conditions INTERNET CONNECTION.
  • Seite 129 INFORMATION, LOCATION DATA, DATA RESULTS OF THE USE OF THE SOFTWARE SECURITY IN TERMS OF ITS CORRECTNESS, You acknowledge and agree that SONY and its ACCURACY, RELIABILITY, OR affiliates, partners and agents may read, collect, OTHERWISE. transfer, process and store certain information...
  • Seite 130 SONY retains the right to use improvement of functions, at such time as you Information to protect itself and third parties from interact with SONY’ s or third parties’ servers, or illegal, criminal or harmful conduct. otherwise. Such updates or modifications may...
  • Seite 131 SOFTWARE, if SONY believes in its sole discretion that you are violating or intend to violate this EULA. These remedies are in addition to any other remedies SONY may have at law, in equity or under contract. TERMINATION Without prejudice to any of its other rights, SONY may terminate this EULA if you fail to comply with any of its terms.

  • Seite 132: Lizenzen Für Freie Software

    Sony und den Software- Rechteinhabern verwendet dieses Produkt freie Allgemeines Software. Um den Anforderungen der Software- Gewicht Rechteinhaber gerecht zu werden ist Sony ca. 2,0 kg (nur Gehäuse) verpflichtet, Sie über den Inhalt dieser Lizenzen Abmessungen informieren. (Einheit: mm, nur Gehäuse) Weitere Einzelheiten zum Inhalt dieser Lizenzen siehe „License1.pdf“...
  • Seite 133 XAVC Long Aufnahme-/Wiedergabezeit XAVC Intra 4096 × 2160/3840 × 2160 AVC/H.264 High Profile QFHD: VBR, max. 150 Mbit/s, 4:2:0, 59.94P Long ca. 22 Minuten: mit QD-G128A HD: VBR, max. 50 Mbit/s, 4:2:2, Long ca. 11 Minuten: mit QD-G64A MPEG HD422 MPEG-2 Long GOP ca.

  • Seite 134: Kamera

    35M-Modus 4: 1/64ND ca. 374 Minuten: mit QD-G128A Empfindlichkeit ca. 187 Minuten: mit QD-G64A Video Gamma: T14 @ 24p 25M-Modus (2000 lx, 89,9 % Reflexionsgrad, ca. 524 Minuten: mit QD-G128A 3200 K) ca. 262 Minuten: mit QD-G64A ISO-Empfindlichkeit S-Log3 Gamma ISO2000 (D55- MPEG HD 422 Lichtquelle) ca.

  • Seite 135: Ein-/Ausgänge

    Eingebauter Lautsprecher Im Lieferumfang enthaltenes Monaural Zubehör Internes Mikrofon Monaural Sucher (inkl. Okular, Augenlinse, Stange, Klemme) Ein-/Ausgänge Griff-Fernsteuerung USB-WLAN-Modul (IFU-WLM3) Eingänge Infrarot-Fernbedienung (RMT-845) INPUT 1/2: AC-Netzteil XLR-Typ, 3-polig, weiblich MPA-AC1 (Modell nur in den USA und LINE / MIC / MIC+48V schaltbar Kanada verfügbar) MIC: Referenz −40, −50, −60 dBu Nenneingangsspannung: 100 V bis...
  • Seite 136 • SONY KANN KEINE HAFTUNG FÜR VERLUST, RETTUNG ODER WIEDERHERSTELLUNG VON DATEN IM INTERNEN SPEICHERSYSTEM, AUF AUFZEICHNUNGSMEDIEN, EXTERNEN SPEICHERSYSTEMEN ODER ANDEREN MEDIEN BZW. SPEICHERSYSTEMEN ÜBERNEHMEN. • SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.

  • Seite 137: Software-Downloads

    Software-Downloads Marken Wenn das Gerät mit einer PC-Verbindung XDCAM ist eine Marke der Sony Corporation. verwendet wird, laden Sie benötigte Treiber, • XAVC und sind eingetragene Marken Plugins und Anwendungssoftware von der der Sony Corporation. folgenden Website herunter. • XQDC und sind Marken der Sony Corporation.

Inhaltsverzeichnis
