E
INBAU
Mittelkonsole
Befestigung des Source-Geräts in der Mittelkonsole bietet optimalen Zugriff. Ein solcher Einbau darf jedoch
nicht den Betrieb der Gangschaltung oder Handbremse beeinträchtigen.
Handschuhfach
Befestigung des Source-Geräts im Handschuhfach ist adäquat, erlaubt jedoch keinen einfachen Zugriff. Eine
Befestigung im Handschuhfach sollte nur erfolgen, falls die Befestigung im Armaturenbrett oder in der
Mittelkonsole nicht akzeptabel ist (z.B. wenn die Integrität von älteren Fahrzeugen mit einem Armaturenbrett
aus Metall gewahrt werden soll).
Unter dem Armaturenbrett
Befestigung des Source-Geräts unter dem Armaturenbrett ist adäquat, erlaubt jedoch keinen einfachen Zugriff.
Eine Befestigung unter dem Armaturenbrett sollte nur erfolgen, falls die Befestigung in Armaturenbrett,
Mittelkonsole oder Handschuhfach nicht akzeptabel ist. Das Source-Gerät in angemessener Entfernung vom
Aktionsbereich des Fahrers anbringen, so dass die Bedienung von Handbremse, Gangschaltung oder Pedalen
nicht beeinträchtigt wird.
HINWEIS:
Das Source-Gerät sollte einen Befestigungswinkel haben, der nicht mehr als ±20° von der
Horizontalen abweicht.

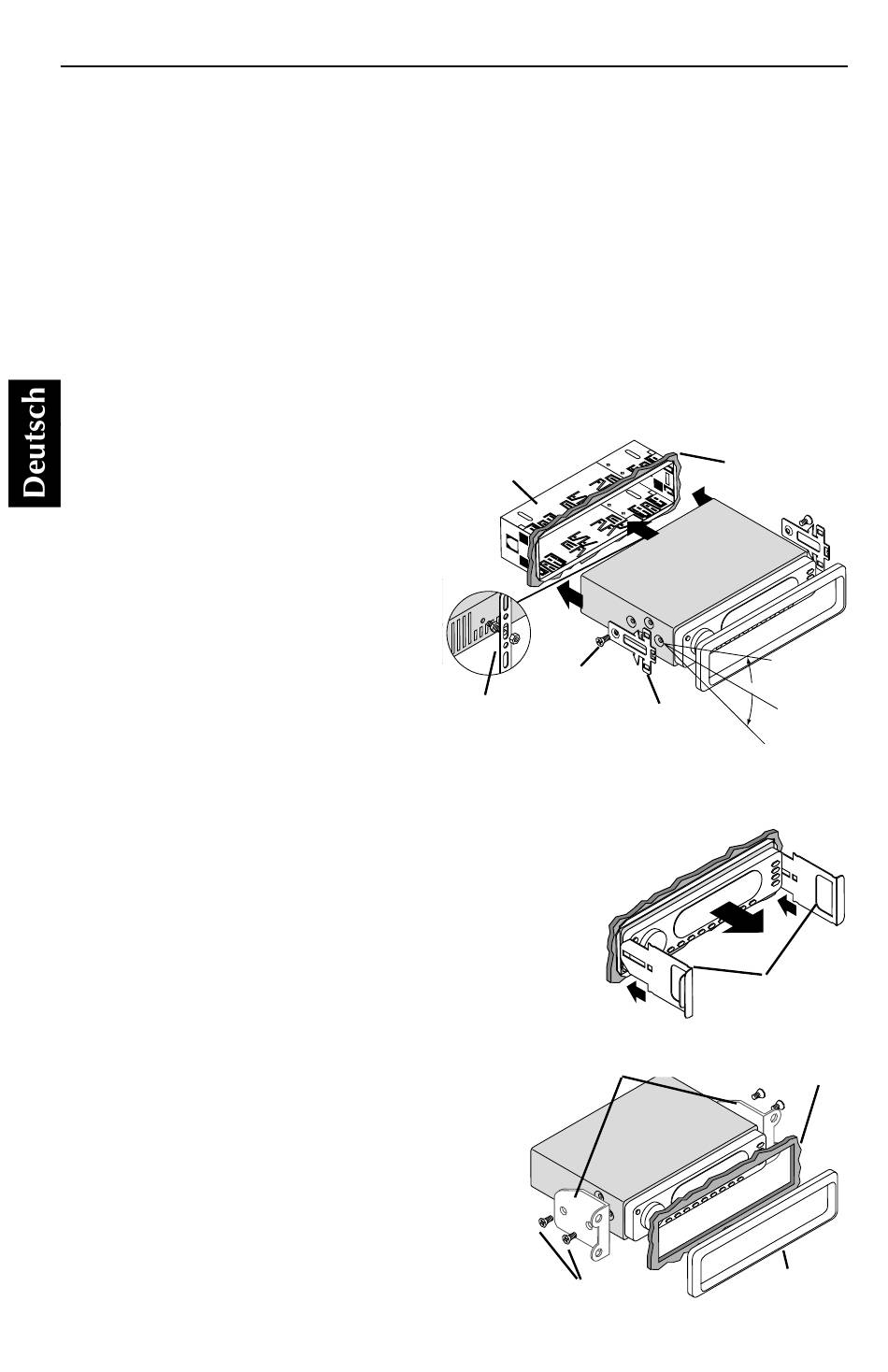

STANDARDBEFESTIGUNG
Einbau:
Die Verrastungen für die Einbaufassung (mit den
beiliegenden Schrauben) auf dem Source-Gerät
anbringen.
Die Einbaufassung in einem sicheren
Armaturenbrett befestigen.
HINWEIS:
Darauf achten, dass das Source-Gerät
möglichst horizontal angebracht wird,
damit der CD-Spieler optimal
funktioniert. Befestigungswinkel mit einer
Abweichung von bis zu ±20˚ von der
Horizontalen sind dabei möglich.
Die entsprechenden Riegel an allen Seiten der
Einbaufassung biegen. Siehe Einbaublatt.
Das Source-Gerät in die Einbaufassung einschieben,
bis es einrastet.
Den rückseitigen Bügel hinter dem Armaturenbrett befestigen, um Vibrationen des Source-Geräts zu vermeiden.
Die Schraube für den rückseitigen Bügel darf höchstens 6 mm lang sein (die beiliegende Schraube verwenden).
Die Antenne am Antennenanschluss auf der Rückseite des Source-Geräts
anschließen.
Entfernen:
Den rückwärtigen Bügel von der Rückseite des Radios (falls benutzt)
entfernen.
Die Ziereinfassung von der Vorderseite des Radios entfernen.
Die Freigabeschlüssel in die linke und rechte Seite des Source-Geräts
einführen, um die Verrastungen freizugeben.
Das Source-Gerät mit den Freigabeschlüsseln aus der Einbaufassung
entfernen.
ISO-DIN-BEFESTIGUNG
Einbau:
Die Ziereinfassung und Einbaufassung vom Source-Gerät
entfernen.
Die fabrikgefertigte Halterung sollte mit zwei
Befestigungslöchern auf jeder Seite des Sourcegeräts auf einer
Linie liegen.
ISO-Schrauben dürfen maximal 6 mm lang sein (die
beiliegenden Schrauben verwenden).
Die Antenne am Antennenanschluss auf der Rückseite des
Source-Geräts anschließen.
Das Source-Gerät im Armaturenbrett einbauen.
6
Fassung
Schraube
rückwärtiger
Verrastung
Bügel
fabrikgefertigte Halterung
Schraube
Armaturenbrett
Zierein-
+ 2
0 °
H o
fassung
r i z
o n
t a l
- 2 0
°
Freigabeschlüssel
Armaturenbrett
Zierein-
fassung
