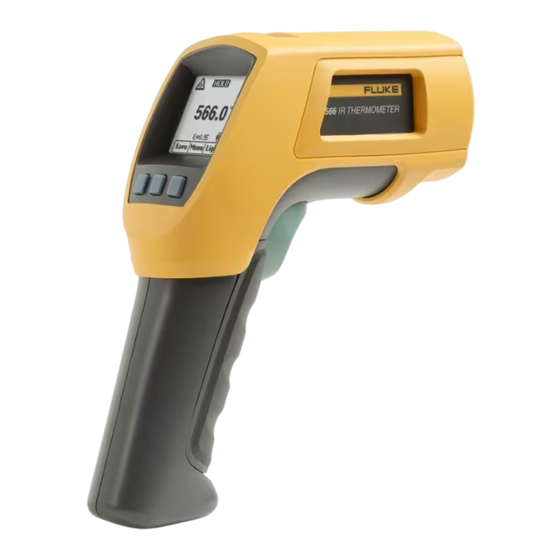

- Seite 1 ® 566/568 Infrared Thermometers Bedienungshandbuch August 2007 (German) © 2007 Fluke Corporation. All rights reserved. All product names are trademarks of their respective companies.
- Seite 2 Produkt innerhalb der Garantiefrist einem von Fluke autorisierten Servicezentrum zur Reparatur übergeben wird. Um die Garantieleistung in Anspruch zu nehmen, wenden Sie sich bitte an das nächstgelegene von Fluke autorisierte Servicezentrum, um Rücknahmeinformationen zu erhalten, und senden Sie dann das Produkt mit einer Beschreibung des Problems und unter Vorauszahlung von Fracht- und Versicherungskosten (FOB-Bestimmungsort) an das nächstgelegene von Fluke autorisierte Servicezentrum.
- Seite 3 Inhaltsverzeichnis Überschrift Seite Einführung ......................1 Kontaktaufnahme mit Fluke ................1 Sicherheitsinformationen ................... 2 Symbole und Markierungen................3 Merkmale ......................4 Anzeigesprache....................4 Menüübersicht ....................5 Speichern (Spch) ................... 5 Hintergrundbeleuchtung (Hint) ..............6 Speicher (Spch) ..................... 6 Emissionswertmenü..................6 °C und °F .......................
- Seite 4 566/568 Bedienungshandbuch Wartung ......................17 Batterieladung....................17 Batterien ersetzen ..................17 Linsen reinigen ....................18 Gehäuse reinigen ................... 18 Kundenseitig auswechselbare Teile und Zubehör ..........18 Kundenseitig auswechselbare Teile............... 18 Zubehör ......................18 Empfohlene Temperaturmessfühler .............. 19 Spezifikationen ....................20...
- Seite 5 Tabellen Tabelle Überschrift Seite Symbole........................3 Menübeschreibung - oberste Ebene ............... 5 Oberflächen-Emissionsvermögen (Nennwerte) ............. 7 Fehlerbehebung ...................... 16 Kundenseitig auswechselbare Teile ............... 18 Empfohlene Temperaturmessfühler ............... 19...
- Seite 6 566/568 Bedienungshandbuch...
- Seite 7 Abbildungsverzeichnis Abbildung Überschrift Seite Laser-Sicherheitsmarkierungen................3 Menü (Navigation) ....................5 Funktionsweise des Thermometers ................ 11 Orten von heißen oder kalten Punkten ..............12 Abstand und Punktgröße ..................13 Sichtfeld ......................... 14 Thermoelement- und USB-Anschlüsse ..............15 Batterie ersetzen ..................... 17...
- Seite 8 566/568 Bedienungshandbuch...
- Seite 9 Die 566 und 568 Infrarot-Thermometer (hiernach „Thermometer“) sind für berührungslose Temperaturmessung konzipiert. Diese Thermometer ermitteln die Oberflächentemperatur eines Objekts, indem sie die Menge der von der Oberfläche des Objekts emittierten Infrarotenergie messen. Die Thermometer unterstützen auch die Berührungstemperaturmessung über Thermoelement- Typ-K. Kontaktaufnahme mit Fluke...
- Seite 10 566/568 Bedienungshandbuch Sicherheitsinformationen WWarnung Ein Warnhinweis signalisiert Bedingungen und Aktivitäten, die den Bediener einer Gefahr aussetzen. Zur Vermeidung von Verletzungen folgende Richtlinien einhalten: • *Den Laser nicht direkt oder indirekt über reflektierende Oberflächen auf die Augen richten. • Die Batterie sofort ersetzen, wenn der Anzeiger für schwache Batterie angezeigt wird.
- Seite 11 Stimmt überein mit den Anforderungen der EU (European Union) und der EFTA (European Free Trade Association). °C Celsius °F Fahrenheit Batterie Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen. Für Informationen über Recycling die Website von Fluke besuchen. „ Chinesisches Metrologiezertifizierungszeichen für in der Volksrepublik China hergestellte Messgeräte. eyn08b.eps Abbildung 1. Laser-Sicherheitsmarkierungen...
- Seite 12 566/568 Bedienungshandbuch Merkmale Die Thermometer umfassen: • Einzelpunkt-Laser-Visierung • Anzeige Infrarot- und Thermoelementtemperatur • 12- oder 24-Stunden-Format • Temperaturanzeige Celsius oder Fahrenheit • Letzen Messwert halten (20 Sekunden) • Mehrsprachige Bedieneroberfläche • Anzeige mit einstellbarer Hintergrundbeleuchtung • Transportbehälter • Stativbefestigung •...
- Seite 13 Infrared Thermometers Menüübersicht Menüübersicht Es gibt zahlreiche Einstellungen, die einfach über das Menü verändert werden können. Abbildung 2 zeigt die LCD und die Menüschnittstelle. Auswählen des Softkeys Menü schaltet das Menü zur nächsten Ebene. Tabelle 2 enthält eine Beschreibung der obersten Ebene des Menüs.
- Seite 14 566/568 Bedienungshandbuch Die Messung umfasst: • IR-Temperatur • Thermoelementtemperatur (falls angeschlossen) • Emissionswert • Min/Max/Mit/Dif (falls Min/Max oder Mit/Dif aktiviert ist) • Datum/Zeit Drücken des Softkeys Abbr bricht den Speichervorgang für die Messung ab. Hintergrundbeleuchtung (Hint) Die Thermometer verfügen über eine Anzeige mit Hintergrundbeleuchtung und zwei Helligkeitsstufen.
- Seite 15 Infrared Thermometers Menüübersicht • Manuelle Eingabe eines Emissionswerts: 1. Den Softkey Nr. drücken. 2. Den Abwärtspfeil- oder Aufwärtspfeil-Softkey verwenden, um den Wert zu ändern. Den Abwärtspfeil- oder Aufwärtspfeil-Softkey gedrückt halten, um die Änderungsgeschwindigkeit zu verändern. 3. Zum Schluss den Softkey Frtg drücken, um zum Hauptmenü zurückzukehren. Tabelle 3.
- Seite 16 566/568 Bedienungshandbuch 2. Den Softkey Mit drücken. Die Anzeige zeigt den derzeitigen Messwert, den Mittelwert, den Differenzwert zwischen dem Maximalwert und dem Minimalwert (durch Δ gekennzeichnet) sowie die Emissionswerteinstellung an. Hinweis Minimalwert, Maximalwert, Mittelwert und Differenzwert werden als Teil der gespeicherten Daten gespeichert, wenn der Modus Min/Max oder Mit/Dif aktiviert ist.
- Seite 17 Infrared Thermometers Menüübersicht Setup Im Setup-Menü können die Hintergrundbeleuchtung, die Uhrzeit und das Datum sowie die Anzeigesprache verändert werden. Hintergrundbeleuchtung (Beleucht) Bei normaler Verwendung ist die Hintergrundbeleuchtung stets eingeschaltet. Dieses Menü verwenden, um die Hintergrundbeleuchtung von Ein auf Aus zu schalten. Ausschalten der Hintergrundbeleuchtung spart Batteriestrom.
- Seite 18 566/568 Bedienungshandbuch 6. Das Datumsformat auswählen. Tag/Monat/Jahr (TMJ) oder Monat/Tag/Jahr (MTJ). 7. Die Abwärtspfeil- und Aufwärtspfeil-Softkeys verwenden, um den ausgewählten Parameter zu verändern. 8. Den Softkey Nchst drücken und die Abwärtspfeil- und Aufwärtspfeil-Softkeys verwenden, um Monat, Tag oder Jahr als Parameter auszuwählen. 9.
- Seite 19 Infrared Thermometers Funktionsweise des Thermometers Funktionsweise des Thermometers Infrarotthermometer messen die Oberflächentemperatur eines Objekts. Die Optik des Thermometers stellt emittierte, reflektierte und übertragene Energie fest, die gesammelt und auf einen Detektor konzentriert wird. Die Elektronik des Geräts übersetzt das Signal in eine Temperaturmessung, die vom Gerät angezeigt wird (siehe Abbildung 3).
- Seite 20 566/568 Bedienungshandbuch Orten von heißen oder kalten Punkten Um einen heißen oder kalten Punkt zu finden, das Thermometer auf einen Punkt außerhalb des gewünschten Bereichs richten. Dann langsam in einer Auf- oder Ab- Bewegung über den Bereich fahren, bis der heiße oder kalte Punkt geortet ist (siehe Abbildung 4).
- Seite 21 Infrared Thermometers Bedienung des Thermometers Abstand und Punktgröße Mit zunehmendem Abstand (D) vom zu messenden Objekt wird die Punktgröße (S) des durch das Gerät gemessenen Bereichs größer. Das Verhältnis zwischen Abstand und Punktgröße (D:S) für jedes Gerät ist in Abbildung 5 dargestellt. Die Punktgrößen zeigen 90 % der Energie im Umkreis.
- Seite 22 566/568 Bedienungshandbuch Sichtfeld Für genaue Messungen sicherstellen, dass das Ziel größer ist als die Punktgröße des Geräts. Je kleiner das Ziel, desto näher am Ziel sollte das Thermometer gehalten werden (siehe Abbildung 6). eyn05.eps Abbildung 6. Sichtfeld Emissionswert Das Emissionsvermögen beschreibt energie-emittierende Eigenschaften von Materialien. Die meisten organischen Materialien und beschichteten oder oxidierten Oberflächen weisen ein Emissionsvermögen von ungefähr 0,95 (Standardeinstellung für das Thermometer) auf.
- Seite 23 Infrared Thermometers Bedienung des Thermometers Daten speichern Das 566 Thermometer kann bis zu 20 Datensätze speichern. Das 568 Thermometer kann bis zu 99 Datensätze speichern. In jedem Datensatz werden die folgenden Informationen gespeichert: • Datensatznummer • IR- und Messfühlertemperatur in °C oder °F •...
- Seite 24 566/568 Bedienungshandbuch Externer Kontaktmessfühler XWWarnung Zur Vermeidung von Stromschlag oder Verletzungen den externen Kontaktmessfühler nicht an stromführende Stromkreise anschließen. Zum Lieferumfang der Thermometer gehört ein Thermoelementmessfühler-Typ-K (Perle). Die Messfühler werden über den Messfühlereingang am Thermometer (siehe Abbildung 7) angeschlossen. Bei eingeführtem Messfühler erscheint das Messfühlersymbol (A) auf der Anzeige. Der Messfühler kann verwendet werden, während das Thermometer berührungslose Temperaturmessungen durchführt.
- Seite 25 Infrared Thermometers Wartung Wartung Batterieladung Die Batterieladungssymbole zeigen den ungefähren Zustand der Batterieladung an. Hinweise Wenn die Batterien schwach sind, speichert das Thermometer keine Messwerte. Bei versuchter Speicherung wird „Err“ auf der Anzeige angezeigt. B Vollständig aufgeladene Batterien. C 80 % aufgeladene Batterien. D 60 % aufgeladene Batterien.
- Seite 26 566/568 Bedienungshandbuch Linsen reinigen Lose Partikel mit sauberer Druckluft ausblasen. Die Oberfläche sorgfältig mit einem mit Wasser feuchten Baumwolltupfer abwischen. Gehäuse reinigen Seife und Wasser mit einem feuchten Schwamm oder weichem Lappen verwenden. WVorsicht Um Beschädigungen des Thermometers zu vermeiden, dieses NICHT in Wasser eintauchen.
- Seite 27 Infrared Thermometers Kundenseitig auswechselbare Teile und Zubehör Empfohlene Temperaturmessfühler Tabelle 6 enthält eine Liste empfohlener Temperaturmessfühler. Tabelle 6. Empfohlene Temperaturmessfühler Messfühler Verwendung Die Allzweckmessfühler (Perle) ist eine Alternative zum schnellen, 80PK-1 genauen Messen von Oberflächentemperaturen und Lufttemperaturen in Kanälen sowie Lüftungstemperaturen. Rohrschellenmessfühler (2) sind unentbehrlich zum Messen von laufend 80PK-8 schwankenden Temperaturdifferenzialen wärmeübertragender...
- Seite 28 566/568 Bedienungshandbuch Spezifikationen Funktion -40 °C bis 650 °C -40 °C bis 800 °C IR-Temperaturbereich (-40 °F bis 1200 °F) (-40 °F bis 1470 °F) < 0 °C: ± (1,0 °C + 0,1 °/1 °C) > 0 °C: ± 1 % oder ± 1,0 °C, es gilt der jeweils größere Wert Genauigkeit <...
- Seite 29 Infrared Thermometers Spezifikationen Funktion 12 Stunden mit Laser und Hintergrundbeleuchtung ein, Batterielebensdauer 100 Stunden mit Laser und Hintergrundbeleuchtung aus, bei 100 % Tastgrad (Thermometer kontinuierlich ein) EN61326-1 EMC, Kriterium B CE-Zertifizierung EN61010-1 EN60825-1 Sicherheit Funktion Thermoelement-Typ-K-Messfühler (Perle) Messbereich -40 °C bis 260 °C (-40 °F bis 500 °F) ±...
